Запуск приложения ABS-Diagnostics

После установки программы, на рабочем столе Вашего компьютера появится
ярлык "EcuTalk ABS-Diagnostics". Для запуска программы диагностики дважды
щелкните этот ярлык.

Вы можете также найти эту иконку по следующему пути: "Кнопка
Пуск/Программы/Knorr/".

Перед запуском программы ABS-Diagnostics убедитесь, что Вы имеете
доступ администратора на этом компьютере. В противном случае, запуск
программы будет невозможен. Проконсультируйтесь с Вашим системным
администратором.

Перед первым запуском проверьте весию программы UDIF с the enclosed
UDIF download software. Обновите, при необходимости, программное
обеспечение UDIF.

Если никакой UDIF не подключен, то программа автоматически запустится в
демонстрационном режиме. При этом программа будет моделировать ответы
блока ECU.

Демонстрационный режим

В демонстрационном режиме программа моделирует ответы на запросы блоку
ECU. Поэтому будьте осторожны, поскольку Вы можете получать во время
реального испытания ложные ответы. Не имеет смысла запускать
демонстрационный режим испытания EOL, поскольку при каждом шаге этого
испытания требуется связь с блоком ECU.

В демонстрационном режиме вы можете начать диагностику и выполнять все
действия, аналогичные реальным с той лишь разницей, что в этом случае
программа не сможет автоматически определить конфигурацию ABS и считать
коды неисправностей, поэтому конфигурацию потребуется задать вручную.

Реальный режим

Когда UDIF подключен к компьютеру, то программа запустится в рабочем режиме
и потребует подключения реального блока ECU к UDIF. После этого все данные
из блока ECU будут загружены и Вы сможете запустить EOL испытание или
сервисную диагностику.

Уровни доступа

Программное обеспечение защищено ключом-заглушкой, который должен быть
установлен в параллельный порт компьютера. Если этот ключ не распознан, то
сервисная диагностика и EOL испытание будут недоступны. Вы можете запустить
ABS-Diagnostics и использовать все функции, кроме двух, укзанных выше.

ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







7



Требования к электронному ключу

Чтобы иметь доступ ко всем функциональным возможностям программы ABS-
Diagnostics, Вы должны приобрести электронный ключ защиты программы (ключ-
заглушку) от Knorr-Bremse. Если у Вас его нет, обратитесь к продавцу программы.

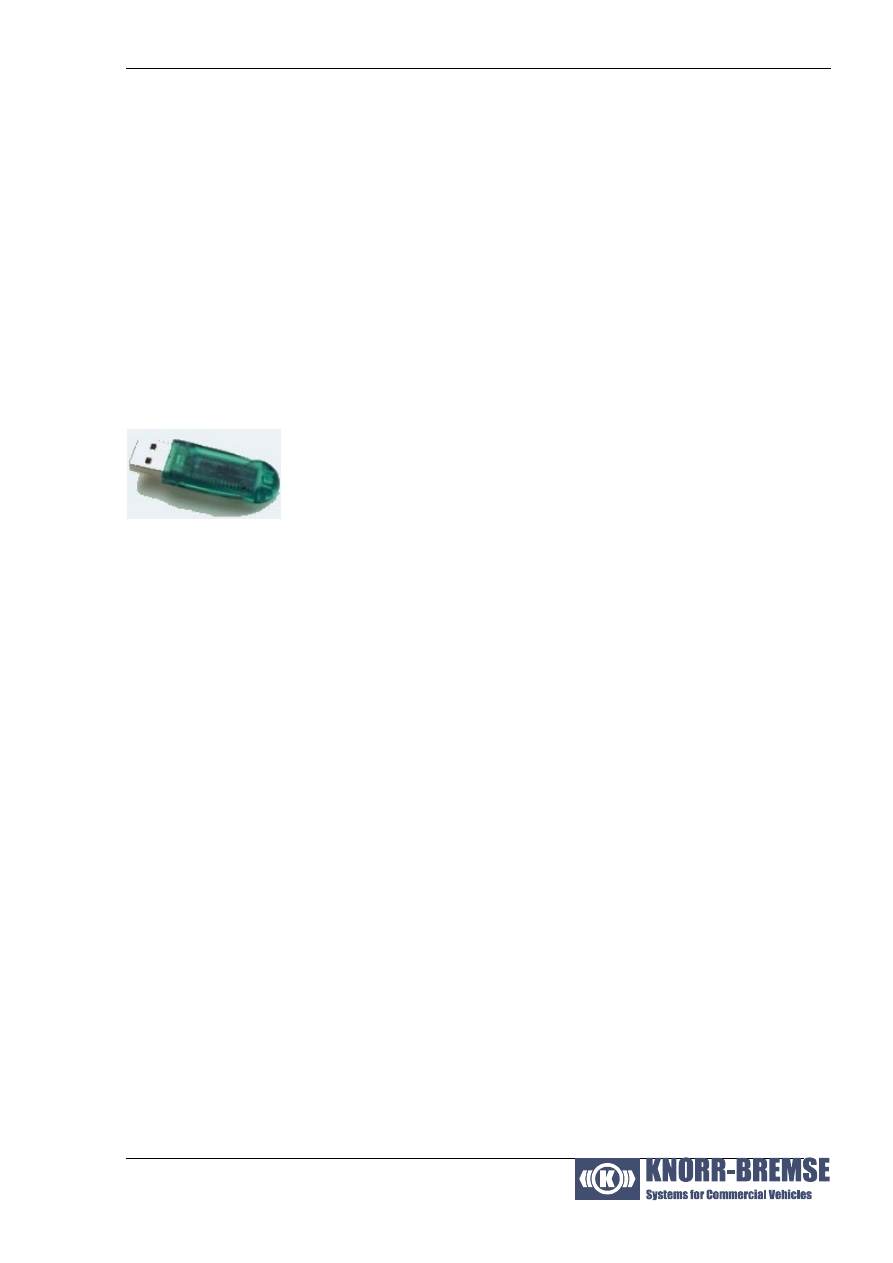

Примечание: USB ключ-заглушка - маленькое устройство, используемое для
защиты программы от незаконного использования. Ключ может использоваться с
операционными системами МS Windows 95 OSR2/98/ME/2000/XP.

Установка

Чтобы подключить USB защитный ключ-заглушку, компьютер должен иметь хотя
бы один свободный порт USB.



Информация о программном обеспечении

Настоятельно рекомендуется запустить программу АBS-Diagnostics перед
установкой в порт USB электронного ключа-заглушки. Драйвер для USB
ключа-заглушки устанавливается автоматически с программой ABS-Diagnostics и
запускается при запуске программы. Поэтому ключ может быть вставлен в порт в
любой момент во время работы программы.

Установка устройств

•



Вставьте USB ключ-заглушку в свободный порт USB.



Примечание: USB ключ-заглушка может быть вставлен и извлечен из порта как
при выключенном компьютере, так и при включенном

•

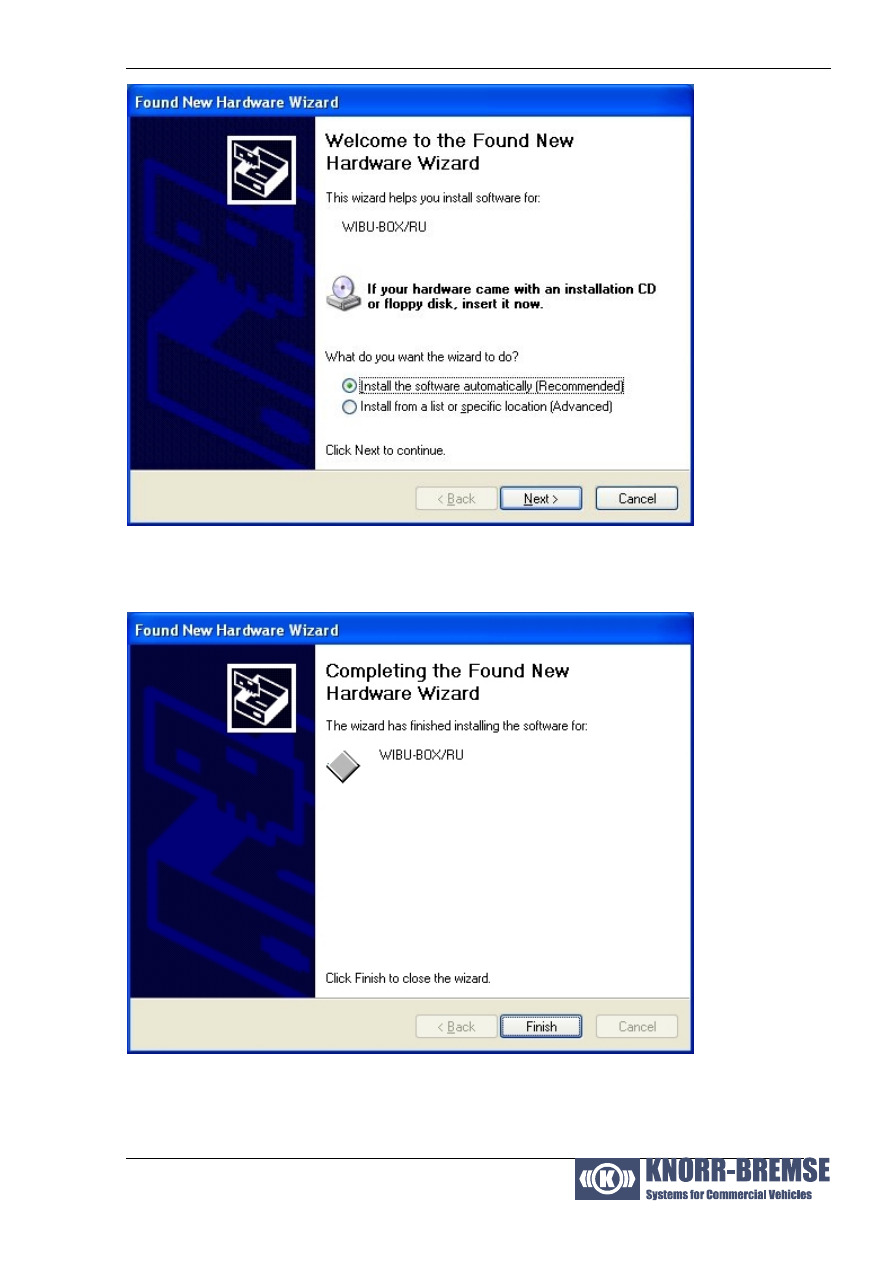

Найденное новое программное обеспечение Wizard запускается
автоматически:

ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







8



•



Выбор автоматической установки

•



Если ABS-Diagnostics была запущена прежде или установка закончена.



•

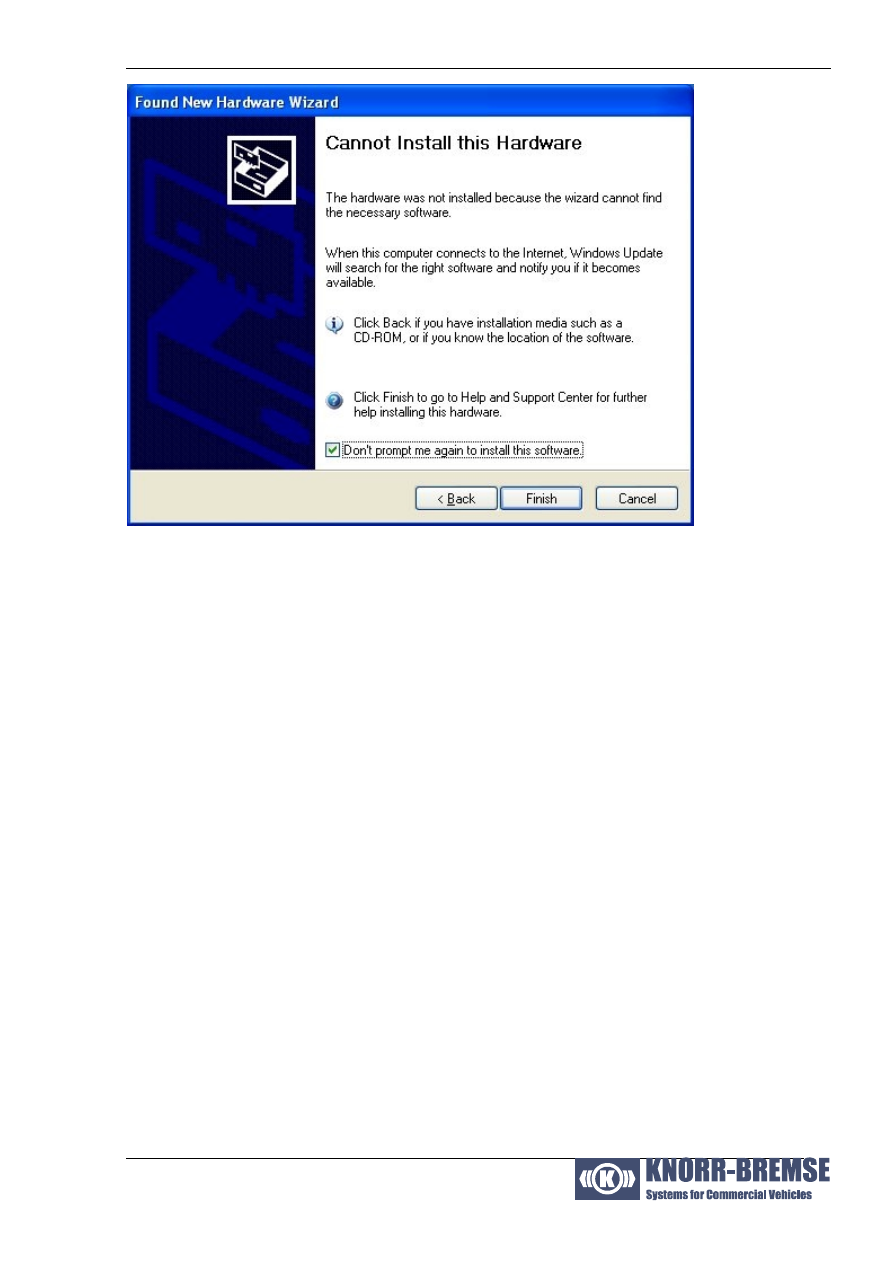

Если ABS-Diagnostics не была запущена, то появится следующее окно.

ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







9



•



Отмените проверку "Don't prompt me again..." и нажмите кнопку завершения.

•



Извлеките из USB-порт ключ-заглушку, запустите программу ABS-
Diagnostics, вставьте ключ-заглушку обратно и повторите операции
установки.

•



Если проблема все еще остается, обратитесь к системному
администратору.

Важно: Процедура установки, описанная выше, имеет силу в случае
операционной системы Windows XP. В случае, если у Вас другая операционная
система, процедура установки может быть иной. При возникновении любых
проблем с установкой программы, обратитесь к системному администратору.

Используется аппаратный ключ для LPT порта

Использовать LPT штепсель как аппаратный ключ Диагностики ABS не
рекомендуется. В противном случае возникнет проблема с WIBU драйвером, что
приведет к проблемам в работе системы и как следствие неаозможность проверки
аппаратов.

Проблемы возникают когда Диагностика ABS используется на ноутбуке имеющим
порты подключения и операционные системы допускающие процессы
отключения\подключения. Необходимо поддерживать следующие ограничения
для избежания проблем:

•



Не делайте ни каких подключений\отключений во время работы
Диагностики ABS.

•



Если вы уже использовали Диагностику ABS в течении работы
Windows и затем выполнили все операции по
