ABS для грузового транспорта



Стр.



28

Дата




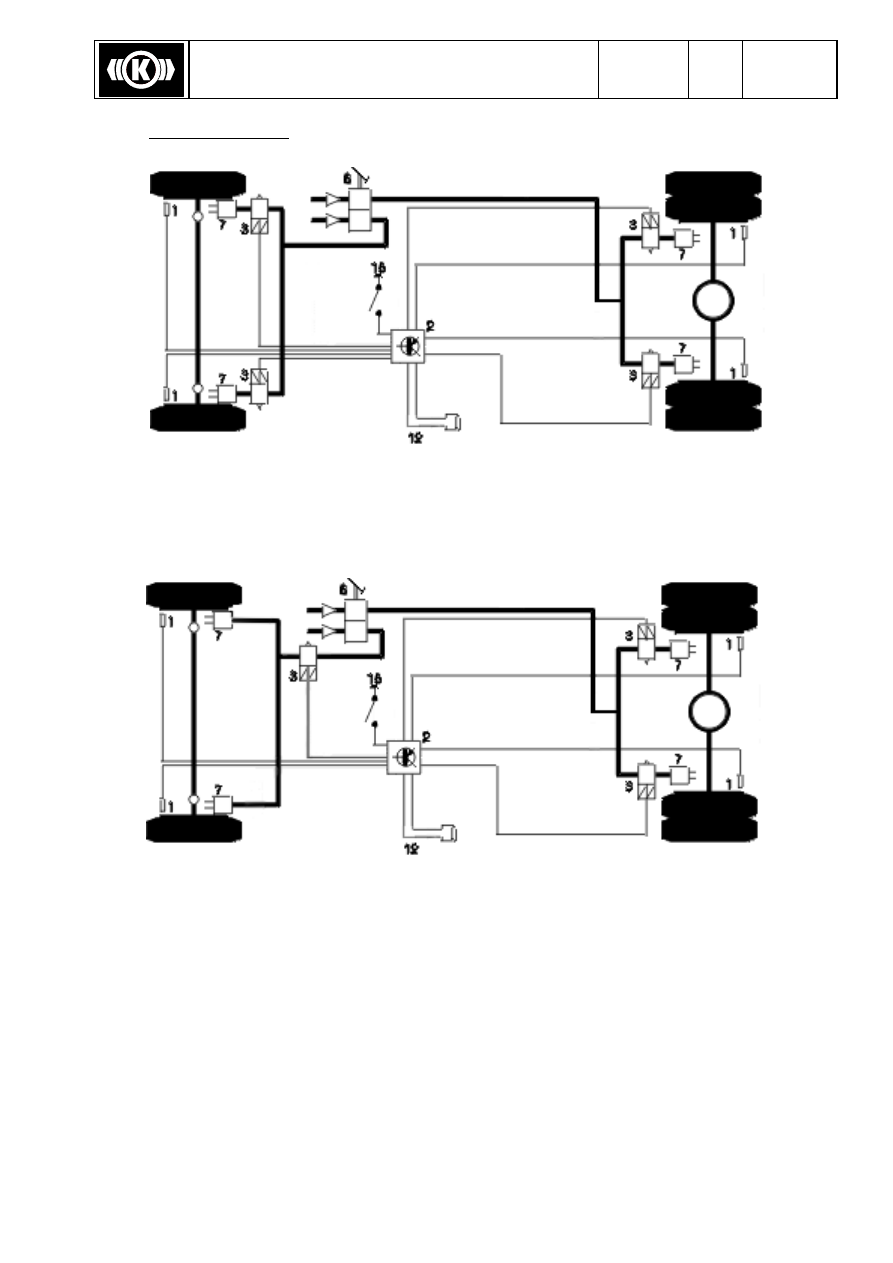

Приложение 2  Схемы установки ABS 4S/4K и 4S/3K






Рисунок 1: общая схема ABS 4S/4K .








Рисунок 2: общая схема ABS 4S/3K .




1

Датчик скорости колёса (WSS, DS)

2

Электронный блок управления (БУ) AБС/ПБС

3

Модулятор/клапан управления давлением (DSV)

6

Ножной тормозной кран

7

Тормозная камера

12

Шина контроллера бортовой сети с плавкими
предохранителями

15

Переключатель режимов ABS










ABS для грузового транспорта



Стр.



29

Дата




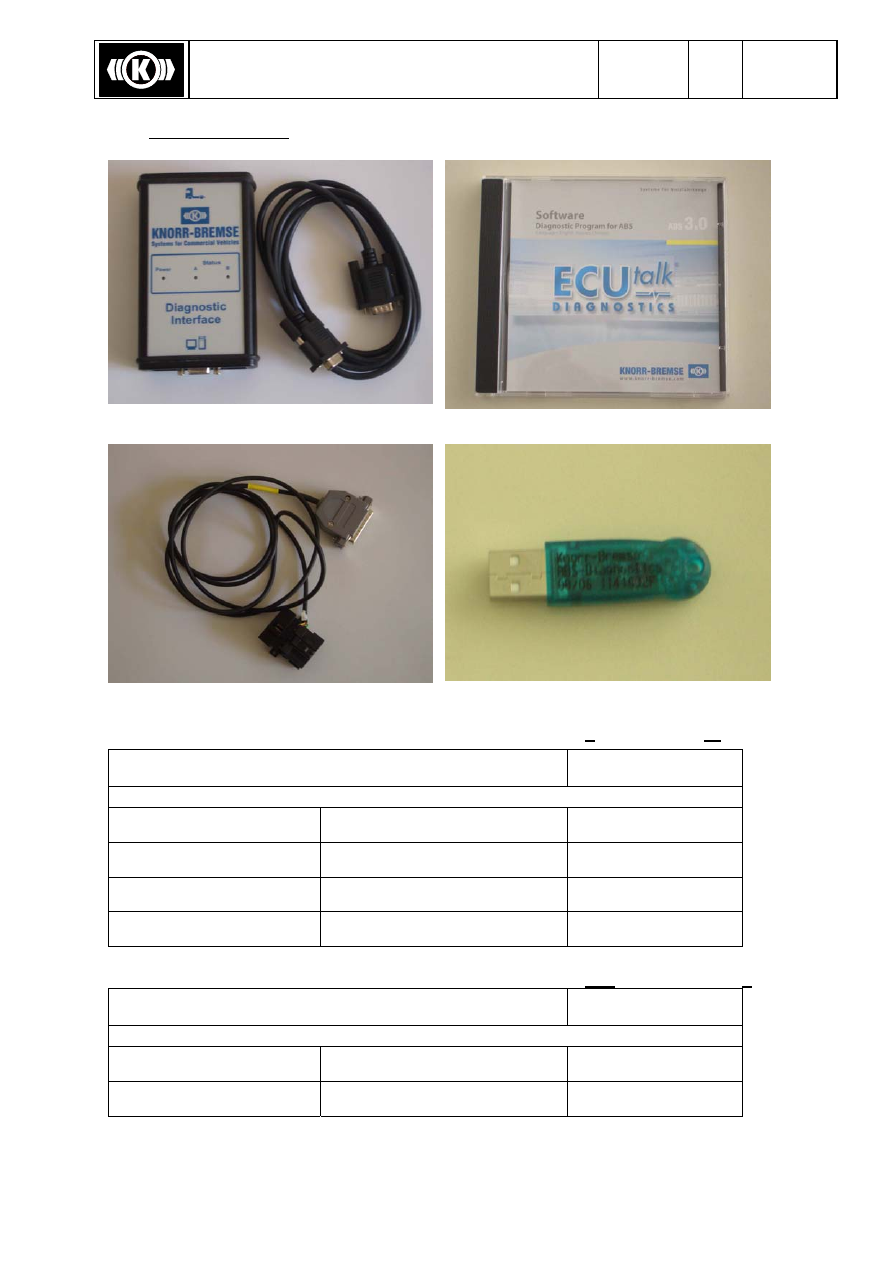

Приложение 3  Универсальный тестовый комплект ZB 9029













































Диагностический комплект для ABS 2x, EU12, ABS 6, с Адаптером и  Ключом!

Комплект диагностики

K010756

Состав комплекта

CD

Russia / English / Chinese

II40873F

ABS2x,



EU12



Адаптер

K001125

ABS 6 Адаптер

K010720

Ключ



II41032F


Диагностический комплект для ABS 2x, EU12, ABS 6, без Адаптера, но с Ключом!

Комплект диагностики

II41031F

Состав комплекта

CD

Russia / English / Chinese

II40873F

Ключ

II41032F


Отдельно идет заказ:
UDIF (EZ1031-II39809F);
USB - адаптер (Z007887).





ABS для грузового транспорта



Стр.



30

Дата








Приложение 4  Используемые сокращения



А1
А2
ABS
AV
BBA
BZ
DBR
DS
DS A1
DS A2L
DS A2R
DIA K
DIA L
DSV
DSV A1L
DSV A1R
DSV A2L
DSV A2R
ES
GND
HV
K1
K2
VSPG
WL

Ω
k

Ω

V
MV
∞
∼
>
<
≥

Передняя ось
Задняя ось
Система антиблокировки
Клапан сброса давления
Рабочая тормозная система
Тормозной цилиндр
Тормоз замедлитель
Датчик частоты вращения
Датчик частоты вращения оси 1
Датчик частоты вращения оси 2 слева
Датчик частоты вращения оси 2 справа
Шина диагностики K
Шина диагностики L
Клапан регулировки давления
Клапан регулировки давления оси 1 слева
Клапан регулировки давления оси 1 справа
Клапан регулировки давления оси 2 слева
Клапан регулировки давления оси 2 справа
Блок управления
Масса (Grund)
Клапан стабилизации давления
Штекер кабельного ствола ABS
Планка штекера кабельного ствола ABS
Напряжение на катушке
Аварийная лампа ABS

Ом
кило Ом
Вольт
милли Вольт
бесконечность
Переменное напряжение
Больше чем
Меньше чем
Больше, равно



ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







5

Представление

Общее описание

Программа ABS-Diagnostics способна тестировать тормозные системы ABS2x,
EU12 и ABS6 ECU. С одной стороны вы можете выполнять два вида испытания.
Программа поддерживает традиционную диагностику с тестером Knorr, тестером
Bosch и мультиметром. С другой стороны существует поддержка комплексного
испытания транспортных средств с ABS2x, EU12 и ABS6 ECUs.

Программа ABS-Diagnostics не только диагностирует, но и позволяет сохранять
результаты большого количества результатов и данных о клиентах и
транспортных средствах.

Программа ABS-Diagnostics обеспечивает высококачественную систему
отчетности результатов испытаний. Она также поддерживает функции сохранения
и загрузки результатов.

Программа не позволяет перепрограммировать ECU, поэтому Вы не должны
бояться повреждения ECU или тормозной системы транспортного средства.

Системные требования

Операционная система должна соответствовать следующим требованиям:

•



Процессор Pentium или выше,

•



Жесткий диск объемом 100 Мб

•



Windows 98 и/или NT4 с service pack 4 или выше

•



Разрешение экрана 800x600

Для оптимальной работы рекомендуется следующая спецификация системы:

•



Дисплей с разрешением не менее 1024х768

•



Процессор Pentium II

•



Лазерный принтер

•



Windows 2000 или XP

UDIF программа

•



Должна быть версия 1.12p или более поздняя.
