4.2.2. Проверка ABS автотранспортного средства.




4.2.2. 1. Подготовка к проверке


Для  правильной  проверки ABS с  помощью  универсального  тестового  комплекта,

необходимо выполнить следующую подготовку:



-  Автотранспортное средство проверено и готово к эксплуатации

-  Аккумулятор и его зарядка в норме



-  Тормозная система герметична и соответствует требованиям тех. Документации



-  БУ соответствует тех. Документации на него



-  Ключ зажигания должен находиться в положении Выкл.





- ABS

смонтирована в соответствии с конструкторско-технологической

документацией



-  ТЕСТЕР ABS должен быть подключен с помощью адаптера в цепь питания

электронного БУ





4.2.2. 2. Визуальная проверка ABS 6


Необходимо проверить следующие компоненты:


1.  Монтаж и подключение БУ согласно п. 3.2.


2. Монтаж аварийной лампы в порядке

3. Монтаж диагностической клавиши согласно п. 3.4.

(Опцион / вариант комплектации)


4. Реле тормоза-замедлителя (если установлено)

5.Прокладка кабеля датчиков вращения согласно п. 3.5.

6. Штекер датчика вращения в порядке (подсоединен и надежно закреплен)



7. Модуляторы: Монтаж и подключение в порядке согласно п. 3.3.
Электрика: штекер, прокладка кабеля (п. 3.5.)
Пневматика: шланги, фитинг, правильность подвода пневматики










ABS для грузового транспорта



Стр.



21

Дата




4.3. Диагностика ABS 6 “Standard” по световым кодам (блинк кодам)

4.3.1. Вызов и отображение кодов ошибок



Перед инициализацией диагностики по блинк-кодам необходимо включить

зажигание (подать напряжение на ABS).  В процессе диагностики ABS не
функционирует ! После включения зажигания и до нажатия диагностической
клавиши подождать не менее 1 с.

Вызов кодов ошибок производится одним нажатием на диагностическую клавишу

втечение 0.5 - 8 с., а отображение производится посредством мигания аварийной
лампы (выдача так называемых "блинк-кодов"), как это показано на рисунке 8.   Каждая
запомненная ошибка выдаётся блоком, состоящим из двух разрядов, первый из
которых обозначает номер компонента, а второй - номер ошибки. Коды ошибок
приведены в таблице 3.

Прервать выдачу кодов ошибок можно повторным нажатие диагностической

клавиши.



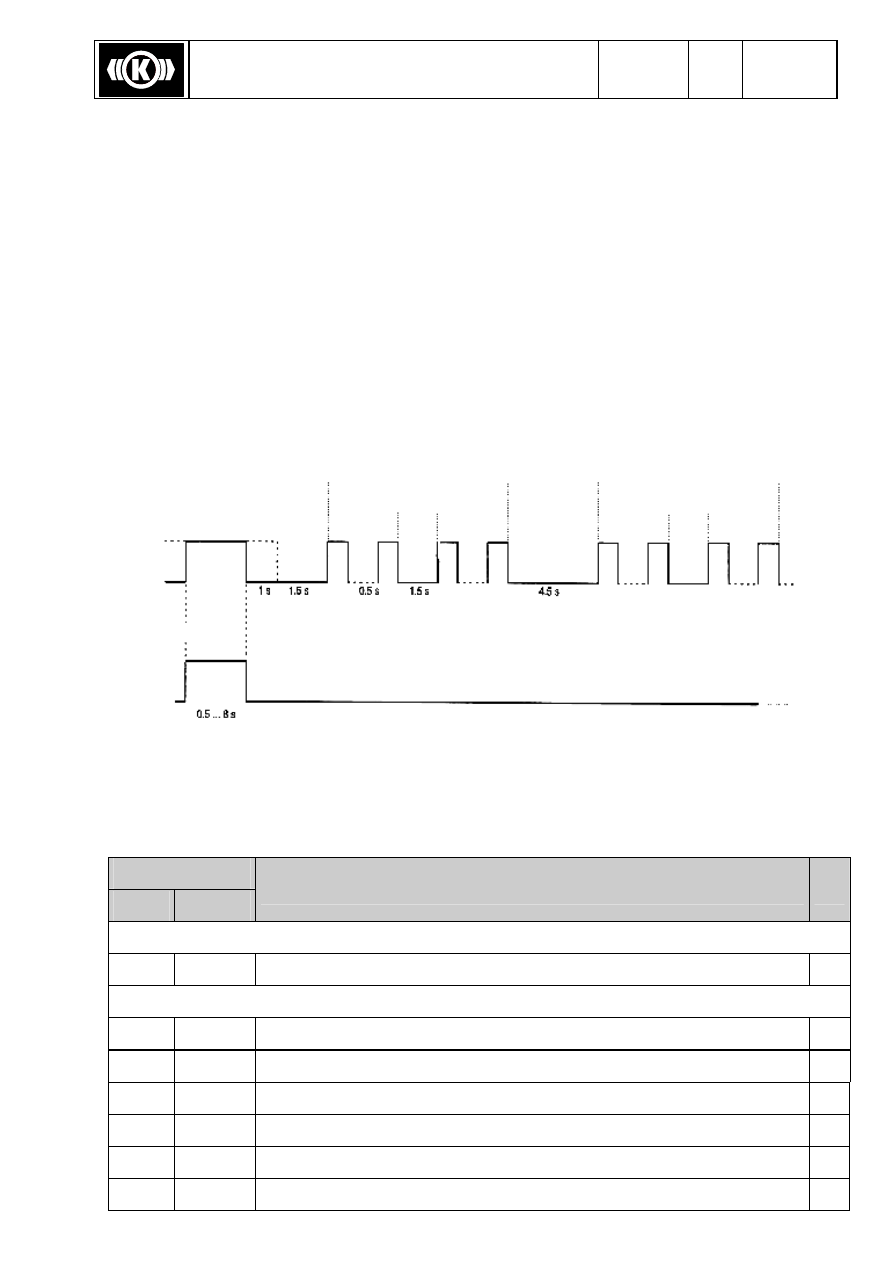

Рисунок 8: Вызов кодов ошибок (блинк кодов)





Ошибки, описываемые  блинк-кодами.

Таблица 3.

Блинк-коды

Комп.  Ошибка

Описание





1 1

неисправности нет



Левый датчик скорости управляемой оси

2 1

Воздушный зазор слишком большой



2 2

Отсутствие сигнала датчика при торможении



2 3

Плохое импульсное кольцо, срок обслуживания ABS



2 4

Нестабильность сигнала



2 5

Потеря сигнала датчика



2 6

Короткое замыкание на GND или батарею, или обрыв провода



Аварийная
лампа

Вкл.

Выкл.

Диагностическая лампа

Ошибка 1

№ компонента

№ ошибки

№ компонента

№ ошибки

Ошибка 2

Вкл.

Выкл.



ABS для грузового транспорта



Стр.



22

Дата




Блинк-коды

Описание



Комп.

Ошибка



Правый датчик скорости управляемой оси

3 1

Воздушный зазор слишком большой



3 2

Отсутствие сигнала датчика при торможении



3 3

Плохое импульсное кольцо, срок обслуживания ABS



3 4

Нестабильность сигнала



3 5

Потеря сигнала датчика



3 6

Короткое замыкание на GND или батарею, или обрыв
провода



Левый датчик скорости ведущей оси

4 1

Воздушный зазор слишком большой





4 2

Отсутствие сигнала датчика при торможении



4 3

Плохое импульсное кольцо, срок обслуживания ABS



4 4

Нестабильность сигнала



4 5

Потеря сигнала датчика



4 6

Короткое замыкание на GND или батарею, или обрыв

провода



Правый датчик скорости ведущей оси

5 1

Воздушный зазор слишком большой







5 2

Отсутствие сигнала датчика при торможении



5 3

Плохое импульсное кольцо, срок обслуживания ABS



5 4

Нестабильность сигнала



5 5

Потеря сигнала датчика



5 6

Короткое замыкание на GND или батарею, или обрыв

провода



Левый модулятор  управляемой оси

8 1

Короткое замыкание катушки сброса на батарею



8 2

Короткое замыкание катушки сброса на  GND



8 3

Обрыв провода катушки сброса



8 4

Обрыв провода на общем пине



8 5

Короткое замыкание катушки подъёма на батарею



8 6

Короткое замыкание катушки подъёма на  GND



8 7

Обрыв провода катушки подъёма



8 8

Ошибка конфигурации клапана








ABS для грузового транспорта



Стр.



23

Дата




Блинк-коды

Описание



Комп.

Ошибка



Правый модулятор  управляемой оси

9 1

Короткое замыкание катушки сброса на батарею



9 2

Короткое замыкание катушки сброса на  GND



9 3

Обрыв провода катушки сброса



9 4

Обрыв провода на общем пине



9 5

Короткое замыкание катушки подъёма на батарею



9 6

Короткое замыкание катушки подъёма на  GND



9 7

Обрыв провода катушки подъёма



9 8

Ошибка конфигурации клапана



Левый модулятор ведущей оси

10 1

Короткое замыкание катушки сброса на батарею



10 2

Короткое замыкание катушки сброса на  GND



10 3

Обрыв провода катушки сброса



10 4

Обрыв провода на общем пине



10 5

Короткое замыкание катушки подъёма на батарею



10 6

Короткое замыкание катушки подъёма на  GND



10 7

Обрыв провода катушки подъёма



10 8

Ошибка конфигурации клапана



Правый модулятор  ведущей оси

11 1

Короткое замыкание катушки сброса на батарею



11 2

Короткое замыкание катушки сброса на  GND



11 3

Обрыв провода катушки сброса



11 4

Обрыв провода на общем пине



11 5

Короткое замыкание катушки подъёма на батарею



11 6

Короткое замыкание катушки подъёма на  GND



11 7

Обрыв провода катушки подъёма



11 8

Ошибка конфигурации клапана



Пины подключения заземления диагоналей

10 10

Диагональ 1 короткозамкнута на батарею



10 11

Диагональ 1 короткозамкнута на GND



10 12

Все модуляторы короткозамкнуты на GND
