ABS-Diagnostics v3.0 User’s Manual
Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.
Reproduction, in full or in part, is not permitted.
10
подключению/отключению, перезапустите компьютер перед новым
запуском Диагностики ABS.
Диагностика ABS отключает проверку аппаратного ключа LPT по умолчанию. Для
включения/отключения ключа LPT вручную, предлагается запустить
DisableLPT.exe.
Данный объект может быть найден [Директория установки
ECUtalk]\ECUApp\ECUUserWin\Tools.

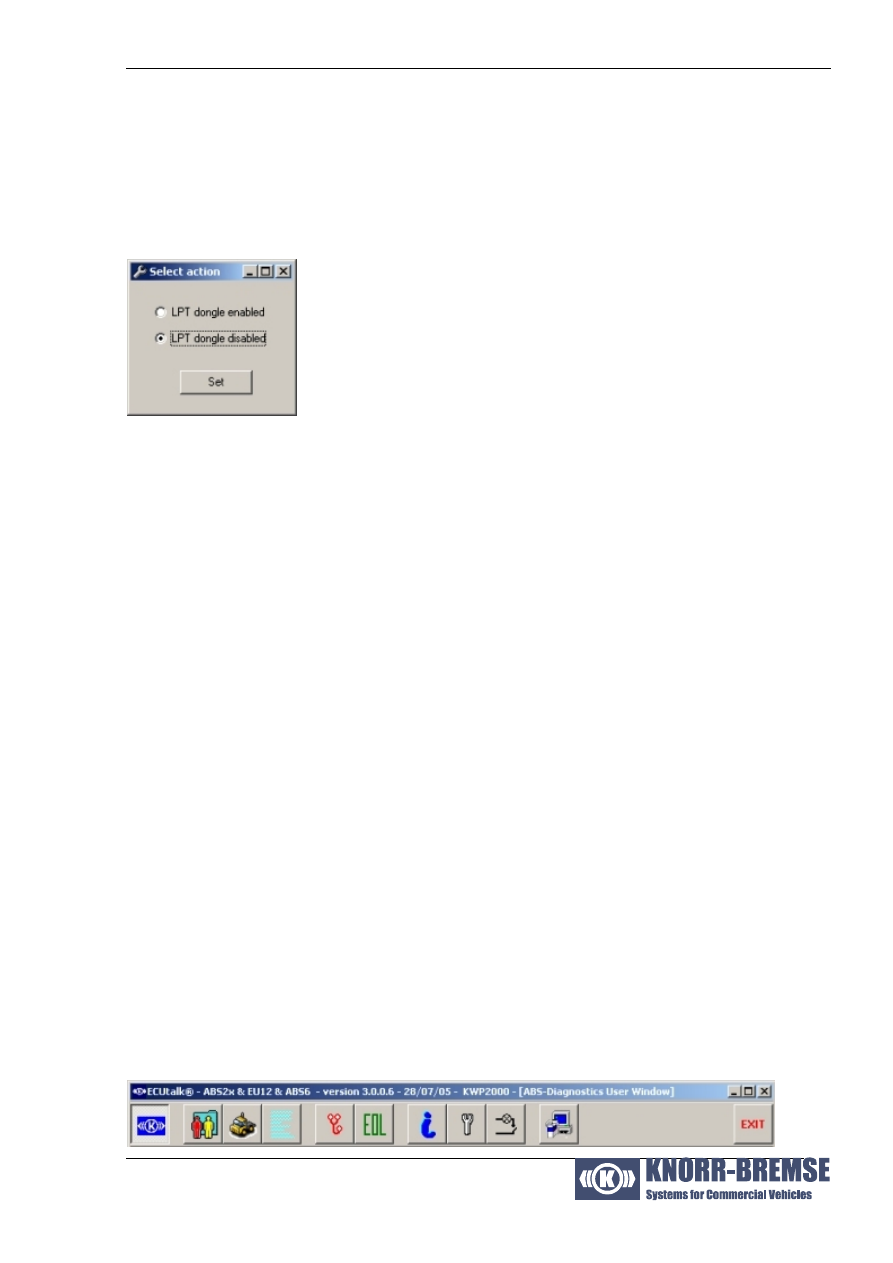

Выбирите нужное вам действие и нажмите кнопку Set (Установка). Перезапустите
компьютер после изменения установок.
Примечание: Изменение установок проверочного порта в Диагностика ABS.
Результат: без ключа USB WIBU не будет работать. Если вы используете другой
программный продукт не требующий аппаратный ключ USB WIBU, то изменений
установок не происходит, но сохраняются ограничения описанные в данном
разделе при использовании Диагностика ABS.
Подключение ECU, UDIF и PC
Вы должны подключить UDIF 9-ти контактный D разъем к свободному COM-порту
компьютера. программное обеспечение автоматически распознает, к какому порту
подключен UDIF.
На задней стороне блока UDIF расположен 25-контактный разъем. Вы должны
подключить в него прилагающийся кабель K001125. После этого Вы должны
разъединить разъем X1 блока ECU и подключить в него 18-ти контактный разъем
кабеля K001125, а к другой стороны разъема подключить кабель транспортного
средства. Таким образом блок UDIF окажется включенным между кабелем
транспортного средства и блоком ECU.
Описание системы
Кнопки меню

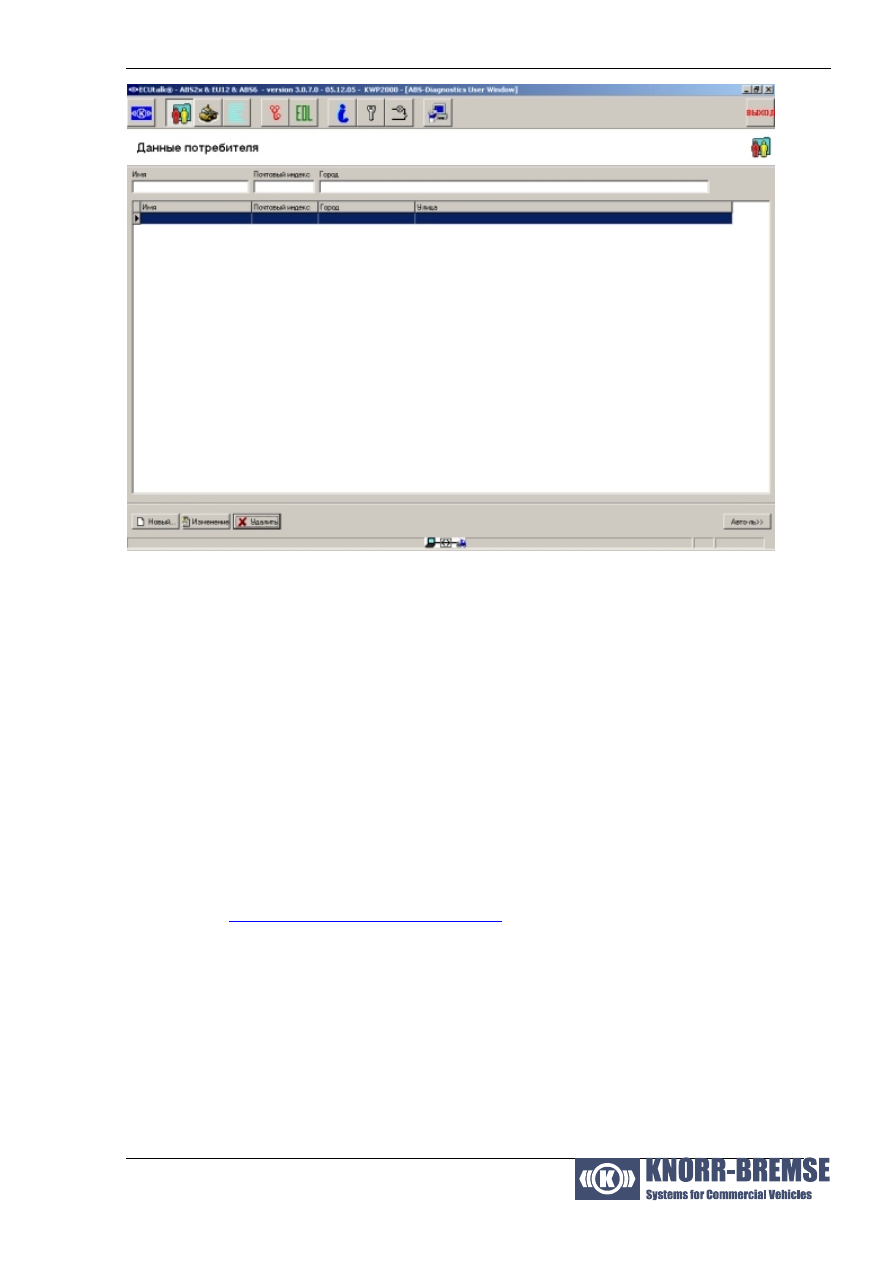

Программа ABS-Diagnostics имеет простой и удобный интерфейс пользователя.
Вы имеете доступ ко всем функциям через меню в верхней строке главного окна.
