ABS для грузового транспорта



Стр.



8

Дата

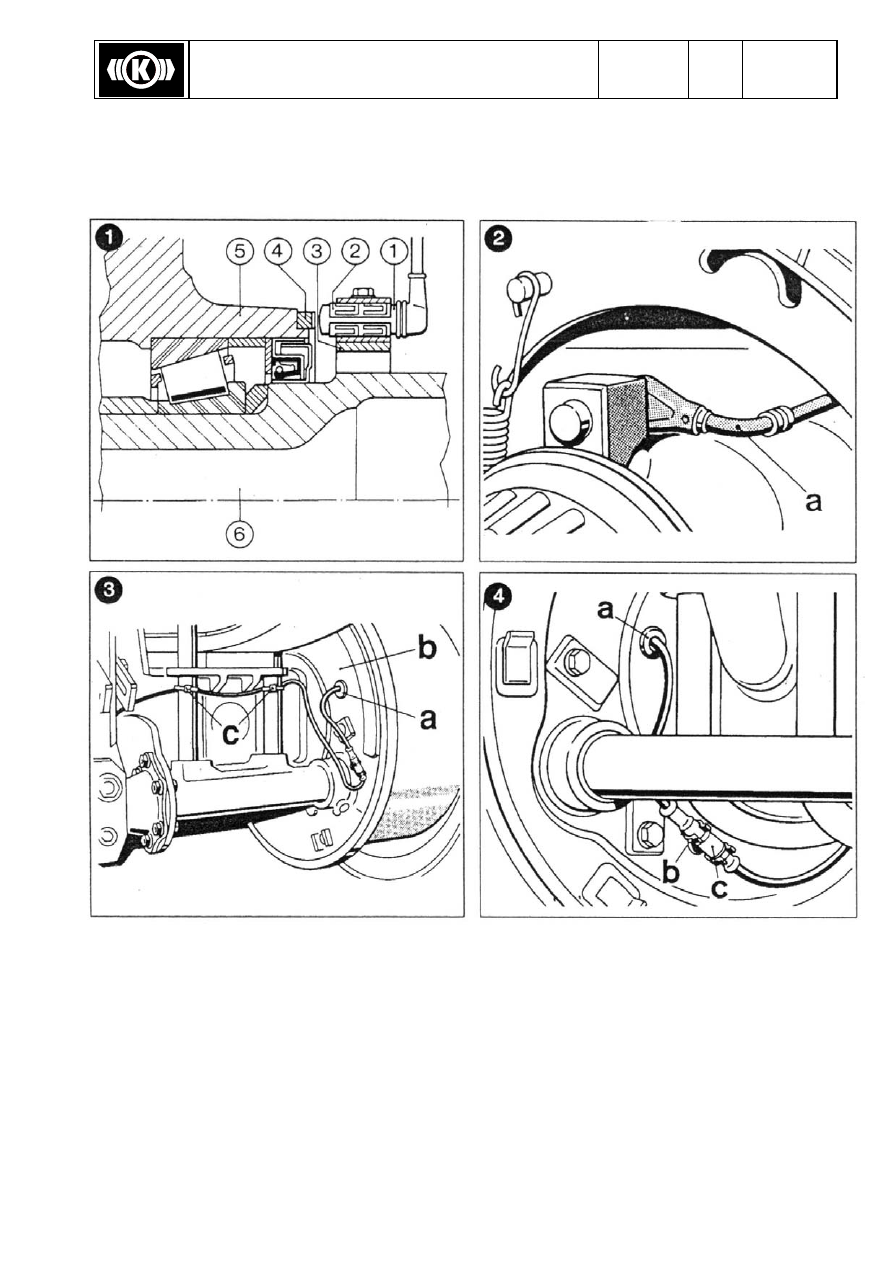

Рисунок 1: Схема монтажа датчика





ABS для грузового транспорта



Стр.



9

Дата




3.1.4. Монтаж импульсного кольца



3.1.4. 1. Общие данные



 Размеры и допуски импульсного колеса приведены в таблице 1.






Таблица 1.

Обозн.

Наименование

Номинальный

размер

Допустимые

отклонения

Z

Число зубьев                (*)

Обычно 100, 80 или
60

---

T

Шаг 4,5

≤ t < 16 mm

---

t

p

Погрешность шага 360º/z

±5´

T

p

Суммарная погрешность
шага

360º/z ±5´

c/t



Отношение воздушного
зазора к шагу c/t

0,5 … 0,6

---

d

o

Диаметр колеса

t

∗ z / π

---

H

Высота зуба

≥ 2 mm

± 0,2 mm

С

Воздушный зазор

рассчитывается из c/t

± 0,1 mm

B

Ширина импульсного колеса
(кольца)

≥ 7 mm

по
согласованию

Ά

Угол зацепления

0º … 20º

± 1º

R

A

Радиус вершины зуба

≤ 0,25 mm

---

R

C



Радиус основания зуба

≤ 0,75 mm

---



Форма зуба

трапециидальная и
прямоугольная

другие формы
по
согласованию

A

Торцевое биение при
аксиальном датчике

≤ 0,1 mm

---

Е

Радиальное биение при
аксиальном датчике

≤ 0,4 mm

---

A

Радиальное биение при
радиальном датчике

≤ 0,1 mm

---








ABS для грузового транспорта



Стр.



10

Дата

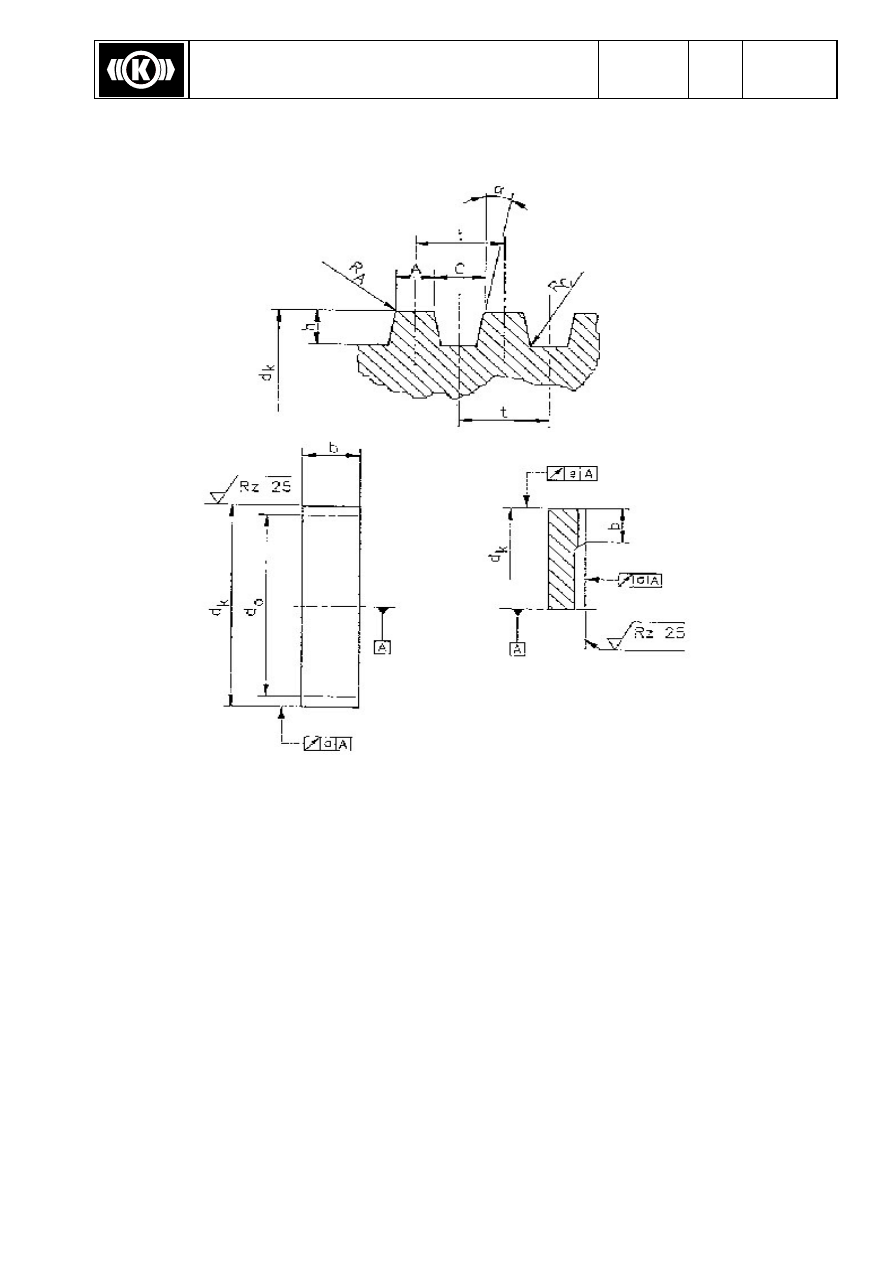

Формообразующие параметры импульсного кольца



ABS для грузового транспорта



Стр.



11

Дата

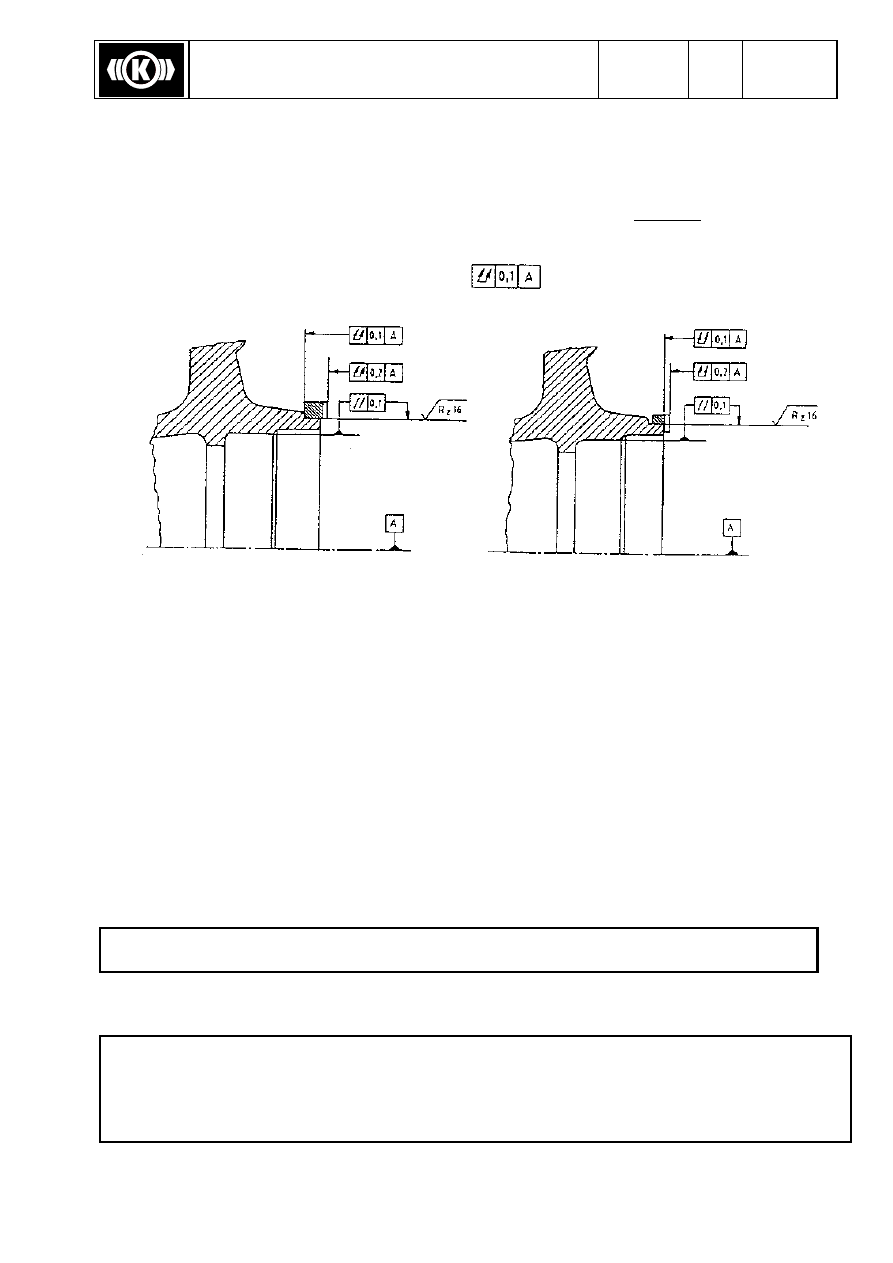

3.1.4. 2.  Монтаж импульсного кольца



Подготовка ступицы колеса




-  Обточить посадочное место импульсного кольца  √

Rz 16







-  Биение импульсного кольца





-  Для выбранной посадки: H7/s6



-  Глубина прессовой посадки минимум 5 mm.






Подготовка импульсного кольца

-  Изготавливать импульсное кольцо в соответствии с чертежом.
-  Зачищать и удалять заусенцы соразмерно с заданными допусками.



Установка (запрессовка) импульсного кольца на ступицу кольца
При серийном производстве импульсное кольцо устанавливается холодным

прессованием с использованием соответствующего оборудования. Если такого
оборудования в наличии нет, то запрессовывать импульсное кольцо горячим
способом.

-  При этом нагревать импульсное кольцо равномерно до температуры около 150º

С, например  с использованием электронагревательной пластины.

Нагретое импульсное кольцо прижать до упора к ступице колеса и охладить.





Максимальные допустимые биения импульсного кольца по отношению к средней
оси ступицы колеса: 0,2 mm.


Замечания к монтажу

Компоновку установки импульсного колеса нужно выполнять таким образом, что

бы аварийные ремонтные работы в районе колесного тормоза можно было проводить
без демонтажа импульсного кольца.

Установка, эксплуатация и сервисное обслуживание должны проводиться без

нанесения повреждений зубчатому венцу.
