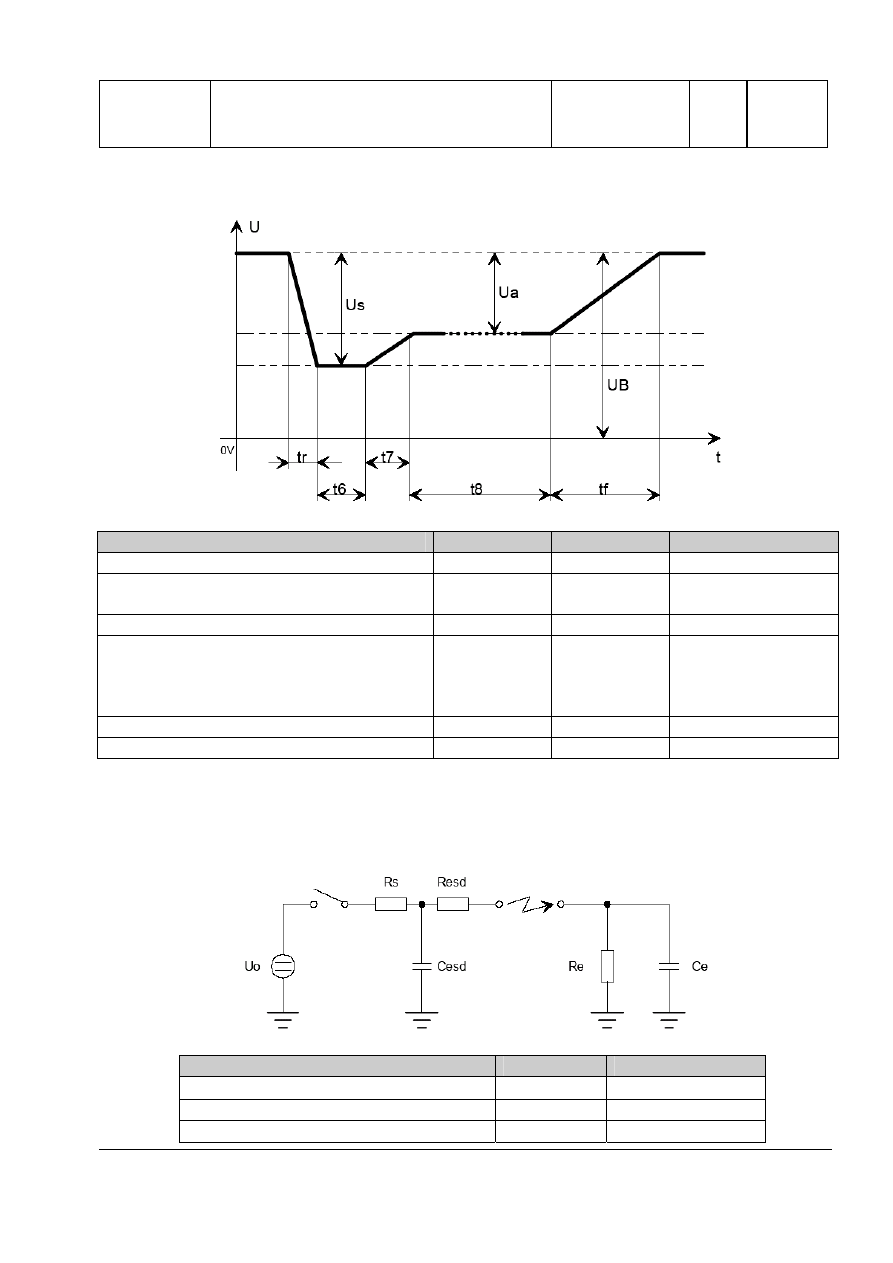

•  проворачивание коленчатого вала непрогретого двигателя (колебания)





•  ESD

Электростатическое разряжение может произойти по всем цепям и открытым

поверхностям, когда электростатический заряд, сохраненный телом человека или другой
поверхностью, разряжается в EBU.









Параметр

ECU на 12 В ECU на 24 В

Ед. измерения

Напряжение питания, U

В

12 24

В

Скачок напряжения, U

S



                                    U

A

-5
-4

-16
-12

В
В

Сопротивление источника, R

i

0,01 0,01

Ом

Продолжительность импульса, t

6

                                                      t

7



                                                      t

8



                                                      t

f



100

10
20

100

100

50
20

100

мс
мс
с
мс

Время нарастания, t

r

10 10

мс

Повтор 1

1

раз

Параметр

Значение

Ед. измерения

Скачок напряжения



±8

кВ

Сопротивление источника, R

esd

330

кОм

Заряд конденсатора, C

esd



150

пФ



Техническая информация для клиентов

ABS6

Y 486 R10 202

Редакция

КБ/Москва –
Перфильев В.С.

Стр.

57

Дата
03.11.2005






© Knorr-Bremse SfN GmbH reserves all rights even in the event of industrial property. We reserve all rights of disposal such as copying
and passing on to third parties.



4.1.12 Электромагнитная совместимость

•  Зажигание

Испытание согласно ISO 11452 часть 4 и SAE J1547







•  Излучаемое тепло

Антенное измерение согласно CISPR 25









4.2 Оценка сигналов датчика скорости

4.2.1 Диапазон скоростей



Примечания:

1)  Пороговые измерения могут увеличиться, если имеются чрезмерный воздушный

зазор между датчиком скорости и импульсным кольцом;

2)  Значения получены при стандартных размерах шин.


4.2.2 Допустимые размеры шин
Вычисление скорости для импульсного кольца со 100 зубьями основывается на
радиусе колеса r=0.5 м., что соответствует длине окружности 3,15 м.  Допустимое
отклонение  -10% и +20%. Это относится  к длине фактической вращающейся
окружности шины.  Под ней понимают фактическую длину окружности, являющуюся
функцией размера шины, давления в шине, загрузки автомобиля и т.п.


Параметр

Значение

Ед. измерения

Ток ВЧ

100

мА

Модуляция  АМ 1 кГц

80 %

Частотный диапазон

2..400

МГц

Частотный диапазон

Класс

0,15…30 МГц

5

30…1000 МГц

3

Параметр

min

max

Ед.
измерения

Примечание

Измеряемая скорость колеса 0,5

160

км/ч 1),

2)

Скорость при работе ABS

4,0

160

км/ч 1)

Скорость при работе ASR, управление
торможением

0,5 40

км/ч

1)

Скорость при работе ASR, управление
двигателем

0,5 160

км/ч

1)



Техническая информация для клиентов

ABS6

Y 486 R10 202

Редакция

КБ/Москва –
Перфильев В.С.

Стр.

58

Дата
03.11.2005






© Knorr-Bremse SfN GmbH reserves all rights even in the event of industrial property. We reserve all rights of disposal such as copying
and passing on to third parties.





Эффективность АБС ухудшается, если длина фактической вращающейся
окружности превышена на всех колесах. Если длина фактической
вращающейся окружности лежит за пределами вышеуказанных отклонений, то
необходимо произвести изменение числа зубьев на импульсном кольце. В
таких случаях импульсное кольцо с 80 или 120 зубьями обычно удовлетворяет
этому условию. Следующая таблица показывает требуемое число зубьев в
функции от динамического радиуса качения (указана длина окружности).









Кроме того, коэффициент между эффективной длиной вращающейся окружности

передних колес и задних колес должен быть внутри следующего диапазона:


Эффективная длина вращающейся окружности,
передняя ось



 =

0,8

...

1,2

Эффективная длина вращающейся окружности, задняя
ось





Предполагается, что каждая индивидуальная ось комплектуется шинами одинакового

размера. Даже если шины передней оси отличаются размерами от шин задней оси, то
длина вращающейся окружности каждого колеса должны лежать внутри указанного
диапазона.



4.2.3 Автоматическое выравнивание размеров шин


ECU для правильной работы ABS и ASR требуется точное соотношение длин

вращающихся окружностей шин передней и задней оси. Поэтому процесс вычисления
точного соотношения в указанном выше диапазоне идет постоянно. Это значение
сохраняется в EEPROM при обеспечении выполнения следующих условий:

−  Соотношение длин вращающихся окружностей в пределах допустимого

диапазона;

−  Управление происходит при скорости выше 20 км/ч

−  Не происходит ускорение или замедление

−  Не обнаружено ошибок в установленных датчиках скорости.

В ECU записано значение 1,00 для первоначального состояния. Если функция

автоматического выравнивания размеров шин вычисляет другое значение, то оно
используется для перезаписи первоначального значения в EEPROM. Процесс
выравнивания размеров шин адаптирует работу ABS и ASR автомобиля.



фактическая длина окружности [м]

Число зубьев

min

в идеале

max

60 1,70

1,89

2,27

80 2,27

2,52

3,02

100 2,84 3,15 3,78
120 3,40 3,78 4,54



Техническая информация для клиентов

ABS6

Y 486 R10 202

Редакция

КБ/Москва –
Перфильев В.С.

Стр.

59

Дата
03.11.2005






© Knorr-Bremse SfN GmbH reserves all rights even in the event of industrial property. We reserve all rights of disposal such as copying
and passing on to third parties.



4.3 Механические и климатические испытания (ECU для
кабины, 12 В)



Эта глава актуальна только для ECU устанавливаемого в кабине, с рабочим

питанием 12 В.

4.3.1 Механические колебания

ECU должно быть подвергнуто воздействию вибраций согласно SAE J1455,

глава 4.9.3, пока эксплуатируемый модуль функционирует без ошибок

.












4.3.2 Тест на падение

ECU должно быть подвергнуто механическому ударному воздействию,

эквивалентного падению с определённой высоты на бетонную поверхность, согласно
SAE J1455 глава 4.10.3.1.

Если нет видимых повреждений ECU, то оно должен работать и после испытания.
Если же имеется очевидное повреждение (треснувший корпус, повреждение

контактов или колодок), то данный модуль ECU не используется для работы.




















Параметр

Значение

Ед.
измерения

Тип вибраций

случайное



Уровень

1,47

Гц

⋅мс

Число осей

3



Продолжительность испытаний

30

час

Параметр

Значение

Ед.
измерения

Поверхность для испытаний

бетон



Число последовательных падений

3



Высота

1

м
