Автобусы БАЗ А-079. Руководство - часть 59



Техническая информация для клиентов

ABS6

Y 486 R10 202

Редакция

КБ/Москва –
Перфильев В.С.

Стр.

48

Дата
03.11.2005






© Knorr-Bremse SfN GmbH reserves all rights even in the event of industrial property. We reserve all rights of disposal such as copying
and passing on to third parties.

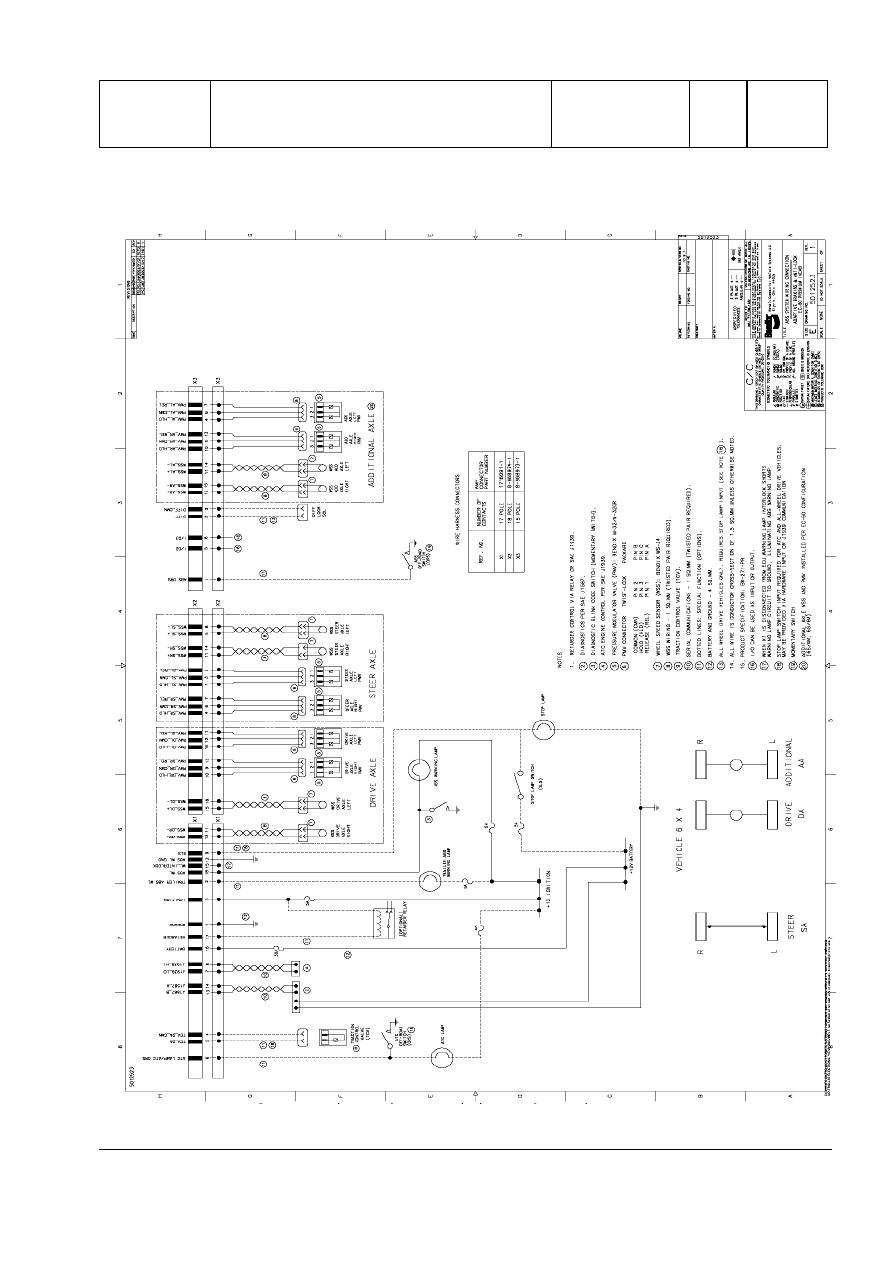

3.5 Электрическая схема



Пример: электрическая схема ECU «Premium»



Техническая информация для клиентов

ABS6

Y 486 R10 202

Редакция

КБ/Москва –
Перфильев В.С.

Стр.

49

Дата
03.11.2005






© Knorr-Bremse SfN GmbH reserves all rights even in the event of industrial property. We reserve all rights of disposal such as copying
and passing on to third parties.



4. Рабочие характеристики

4.1 Электрические

4.1.1 Электропитание


Тип ECU

12 В

24 В



min

обычно max

min

обычно max

Ед.

измерения

Примечание

нормальная
работа

9 13,5 17 20 27,5

33,5  В

1)

работа с ABS

8   17

17  33,5  В



работа без ABS

   24    36  В

2)

U_S,

U_B

начало работы

10,5    21,5

В



Обратное напряжение
источника питания

-24    -36

В



Питающее напряжение
запуска от внешнего
источника

   27    40  В

3)

работа без ABS

 3   6   Вт

4)

Потеря
мощности  работа с ABS

  6    12   Вт

4)

I_S

 0,3    0,2   мА



зажигание
выключено

   <1    <1  мА



I_B

работа

0,2  30

0,2  20  А



работа без ABS

 100    100

%

Рабочий
цикл

работа с ABS

   20    20  % 5)



Примечания:

1)  Максимальная температура окружающего воздуха 75

°C;

2) 1 час при комнатной температуре или 1 мин при температуре <60

°C;

3) 10 минут при комнатной температуре;
4)  Напряжение электропитания 13,5 В / 27,5 В;
5)  Время цикла: 5 минут.


4.1.2 Датчик скорости





min

обычно

max

Ед.

измерения

Примечания

Импульс за оборот 60

100

180





f=100 Гц 50

80

105

мВ



Порог
чувствительности

f=800 Гц 65



140

мВ



Входное напряжение



50

V

pp





Частота отключения 10



900

Гц 1)









Техническая информация для клиентов

ABS6

Y 486 R10 202

Редакция

КБ/Москва –
Перфильев В.С.

Стр.

50

Дата
03.11.2005






© Knorr-Bremse SfN GmbH reserves all rights even in the event of industrial property. We reserve all rights of disposal such as copying
and passing on to third parties.



Примечания:

1)  Номинальная характеристика полосно-пропускающего фильтра, допуск

±30%.








4.1.3 Соленоид ABS (PCV.., TCV..,DIFF, IO2/3)



4.1.4 Реле выключения замедлителя (RET)




Примечания:

1)  Нет нагрузочного резистора.

Тип ECU

12 В

24 В



min

обычно max

min

обычно max

Ед.

измерения

Примечание

Сопротивление нагрузки

3,8 5  30

11 16 60  Ом



Напряжение насыщения



1,5



1,0 В



Тип ECU

12 В

24 В



min

обычно max

min

обычно max

Ед.

измерения

Примечание

Сопротивление нагрузки

35  200

65  600 Ом

 к US

Выходной ток



500



500

мА



Ток нагрузки в выкл.
состоянии

  3,8 4,8    3,8 4,8  мА



Напряжение насыщения

  0,8 1,4    0,8 1,4

В



Напряжения закрытия



36





36



В



Нагрузочный резистор

 -   -    1)

Порог [дБ]

Частота [Гц]



Техническая информация для клиентов

ABS6

Y 486 R10 202

Редакция

КБ/Москва –
Перфильев В.С.

Стр.

51

Дата
03.11.2005






© Knorr-Bremse SfN GmbH reserves all rights even in the event of industrial property. We reserve all rights of disposal such as copying
and passing on to third parties.



4.1.5 Аварийная лампа ABS с диагностическим входом выключателя (WL)

Примечания:

1)  Светодиод с защитным последовательным резистором. Избежать мерцания

позволяет параллельный светодиоду дополнительный резистор на 1КОм.



4.1.6 Сигнальная лампа ASR с контрольным переключателем ASR (TCL/TCS) и
многофункциональный выход (IO4_L, только в версии блоков для установки на
раму)

Выключатели переключают на GND.

Примечания:

1)  Светодиод с защитным последовательным резистором. Избежать мерцания

позволяет параллельный светодиоду дополнительный резистор на 1КОм.



Тип ECU

12 В

24 В



min

обычно max

min

обычно max

Ед.

измерения

Примечание

Напряжение нагрузки (лампа
или светодиод)

  4

  4 Вт 1)

Выходной ток



500



500

мА



Ток нагрузки в выкл.
состоянии, лампа

  1400 1700    1400 1700

µА



Ток нагрузки в выкл.
состоянии, светодиод



<100



<100



Напряжение насыщения при
нормальной работе

  0,9 1,5    0,9 1,5

В



Напряжение насыщения при
самодиагностике

  3,0 4,0    3,0 4,0

В



Напряжение закрытия



36





36







Напряжение сопротивления

 6,81    12,1   КОм



Входное низкое напряжение

  2

  2  В



Входное высокое
напряжение

6    6     В



Тип ECU

12 В

24 В



min

обычно max

min

обычно max

Ед.

измерения

Примечание

Напряжение нагрузки (лампа
или светодиод)

  4

  4 Вт 1)

Сопротивление нагрузки

35  200

65  200 Ом

к US

Выходной ток



500



500

мА



Ток нагрузки в выкл.
состоянии

 100

300  190

350

µА



Напряжение насыщения

  0,9 1,5    0,9 1,5

В



Напряжение закрытия



36





36



В



Напряжение сопротивления

 6,81    12,1   КОм

к US

Входное низкое напряжение

  2

  2

Входное высокое
напряжение

6    6
