А079-000.00.00-10РК







148


















РИС. 302

РИС. 303





ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ ПОВОРОТА КОЛЕСА:

Углы поворота колеса должны устанавливаться с помощью упорных болтов, расположенных на поворотной

цапфе. Надлежащая регулировка углов поворота колеса обеспечивает окружность поворота, а также предохраня-
ет  рулевой  привод.  Снятие упорных  болтов  является  крайне  опасным.  Процедура  проверки  и  регулировки  сле-
дующая:

1)

Установите противооткатные башмаки спереди и сзади задних колёс.

2)

Поднимите домкратом передний мост.

3)

Установите страховочные опоры.

4)

Поверните рулевое колесо влево. Упорный болт дол-

жен упираться в балку передней оси, угол должен быть 42°±1°
(см. рис.304).

5)

Держите рулевое колесо в этом положении и измерь-

те  угол  поворота  левого  колеса  от  упора  до  прямолинейной
осевой линии колеса с помощью угломера.

6)

Если  необходимо,  отрегулируйте  упорным  болтом

требуемый угол.

7)

Зафиксируйте  упорный  болт  с  помощью  контргайки

после правильной регулировки.

8)

Следуйте такой же процедуре для проверки и регули-

ровки поворота правого колеса.

9)

Шины не должны касаться ни продольной рулевой

РИС. 304

тяги, ни передних рессор. Минимальное расстояние между продольной рулевой тягой или передними рессорами
и шинами должно составлять, не менее 20 мм.





032.10.11  РЕМОНТ ПЕРЕДНИХ РЕССОР



Перед снятием рессор сделайте предварительный осмотр листов рессор на целостность и осмотр крон-

штейнов крепления рессоры к раме и промежуточных кронштейнов на наличие люфтов, износ пальцев и втулок
рессор. Если осмотром установлено, что нужен ремонт, производите его в следующем порядке:







СНЯТИЕ:

1)

Перед снятием рессор установите противооткатные башмаки под задние колёса спереди и сзади.

2)

Ослабьте контргайки и гайки стремянок.

3)

Открутите нижнее крепление амортизатора.

4)

Установите домкрат под одну сторону, с которой требуется снять рессору, и поднимайте автобус до тех

пор, пока не разгрузится рессора.

5)

Установите страховочные технологические опоры под раму автобуса.

6)

Снимите амортизатор.

7)

Открутите стопорные пластины на кронштейнах рессор, выкрутите пресс-маслёнки и осторожно выбей-

те пальцы, чтобы не повредить резьбу для пресс-маслёнок.

8)

Открутите гайки стремянок и снимите стремянки.

9)

Снимите  рессору  с  рамы  и  положите  на  рабочий  стол.  Снимите  пластину  между  рессорой  и  передней

балкой. Очень важно установить её обратно, так как эта пластина обеспечивает продольный наклон шкворня.





А079-000.00.00-10РК





149





РАЗБОРКА И ОСМОТР РЕССОРЫ:



В таблице 74 приведены контрольные данные проверки рессорных пальцев и втулок



Таблица 74

Диаметр пальца передней рессоры мм. 20

-0,05



Наружный диаметр втулки передней рессоры

25

+0,042

      +0,028

Внутренний диаметр втулки переднего рессоры

20,2

-0,015

           -0,030



Если в результате предварительного осмотра обнаружены поломки, то рессору необходимо разобрать в сле-

дующей последовательности:

1)

Перед разборкой рессоры очистить от грязи и определить её техническое состояние.

2)

Снимите стопорную пластину с промежуточного кронштейна (серьги), выкрутите пресс-маслёнку и вы-

бейте палец.

3)

Осмотрите уплотняющие кольца и если они повреждены или изношены, замените их на новые.

4)

Зажмите рессору в оправках на гидропрессе в непосредственной близости от центрового болта.

5)

Открутите болты хомутов и вытяните их.

6)

Открутите гайку центрового болта и осторожно отпустите тиски, так как листы в стянутой рессоре на-

ходятся в напряжённом состоянии.

7)

Очистите все листы рессоры от ржавчины и грязи, и осмотрите, нет ли трещин. Заменить все сломанные

листы и листы с трещинами.

8)

Промеряйте все рессорные пальцы и втулки. Все изношенные и поврежденные пальцы замените на но-

вые.

9)

Ослабевшие заклёпки хомутов необходимо переклёпывать.





СБОРКА РЕССОРЫ:



Сборку необходимо производить в следующей последовательности:

1)

Смажьте листы графитной смазкой. При её отсутствии смажьте смесью 30% литола, 30% графита «П»

и 40% трансформаторного масла.

2)

Соберите листы в соответствующем порядке и вставьте центрирующий болт.

3)

Зажмите  рессору  в  оправках  на  гидропрессе  в  непосредственной  близости  от  центрового  болта.

Вставьте центральный болт и закрутите гайку.

4)

Вставьте болты в хомуты вместе с ограничителями и затяните их гайками.

5)

Освободите рессору с тисков и вытрите от лишней смазки.

6)

Подвесьте рессору вертикально и окрасьте в черный цвет.

7)

Установите уплотняющие кольца и серьгу на задний конец рессоры, вставьте палец и прикрутите сто-

порную пластину.





УСТАНОВКА РЕССОРЫ:

Установку производите в обратной последовательности снятию.







А079-000.00.00-10РК







150




РАЗДЕЛ  2

ЗАДНИЙ МОСТ

032.20.01  ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ



Таблица 75

№

ОПИСАНИЕ

№ детали

Проверочное приспособление предварительной нагрузки на подшипник шес-
терни-хвостовика (используется с №20)

2651 5890 3513

Ограничитель для универсального гаечного ключа с ограничением по крутя-
щему моменту (используется с №3)

000 589 3763

Усилитель крутящего момента (УМК), (отношение 1:4)

042 583 0067

Съёмник для снятия и установки шестерни хвостовика

2640 5890 3501

Держатель для фланца  хвостовика

321 589 0131

Съёмник для снятия:
-бокового подшипника дифференциала исп. с №1
-фланца карданного вала

2640 5890 3505

Упор для снятия бокового подшипника дифференциала (исп. с № 6, и № 21)

2651 5890 3507

Оправка для установки внутреннего кольца конических подшипников хво-
стовика

2640 5890 3512

Приспособление для снятия конических роликовых подшипников хвостовика

2640 5890 3507

10

Приспособление для измерения глубины установки хвостовика

2640 5890 3503

11

Оправка для установки:
-боковых подшипников хвостовика
-внутреннего кольца радиального роликового подшипника шестерни хвосто-
вика
-внешнего кольца внутреннего подшипника задней ступицы
-первого (внутреннего) сальника задней ступицы
-масляного уплотнения шестерни хвостовика (исп. с № 17)

2640 5890 3508

12

Ключ для гаек на боковых подшипниках дифференциала

312 5890 407

13

Оправка для установки и снятия внешнего кольца радиального роликового
подшипника шестерни хвостовика

2651 5890 3504

14

Съёмник для снятия внешнего кольца внутреннего подшипника с манжетой

2640 5890 3506

15

Специальные круглогубцы для снятия и установки внутреннего стопорного
кольца задней ступицы

312 589 0037

16

Оправка для установки:
-внешнего кольца внешнего подшипника
-внутреннего кольца внешнего подшипника задней ступицы
-снятия внешнего подшипника задней ступицы (исп. с № 17)

2640 5890 3509

17

Рукоятка для оправок № 11,16,19

2640 5890 3511

18

Ключ для гаек задней ступицы

2640 5890 3502

19

Оправка для установки 2

го

 внутреннего сальника задней ступицы

2640 5890 3510

20

Зажим для подшипников шестерни хвостовика

2640 5890 3504











А079-000.00.00-10РК





151

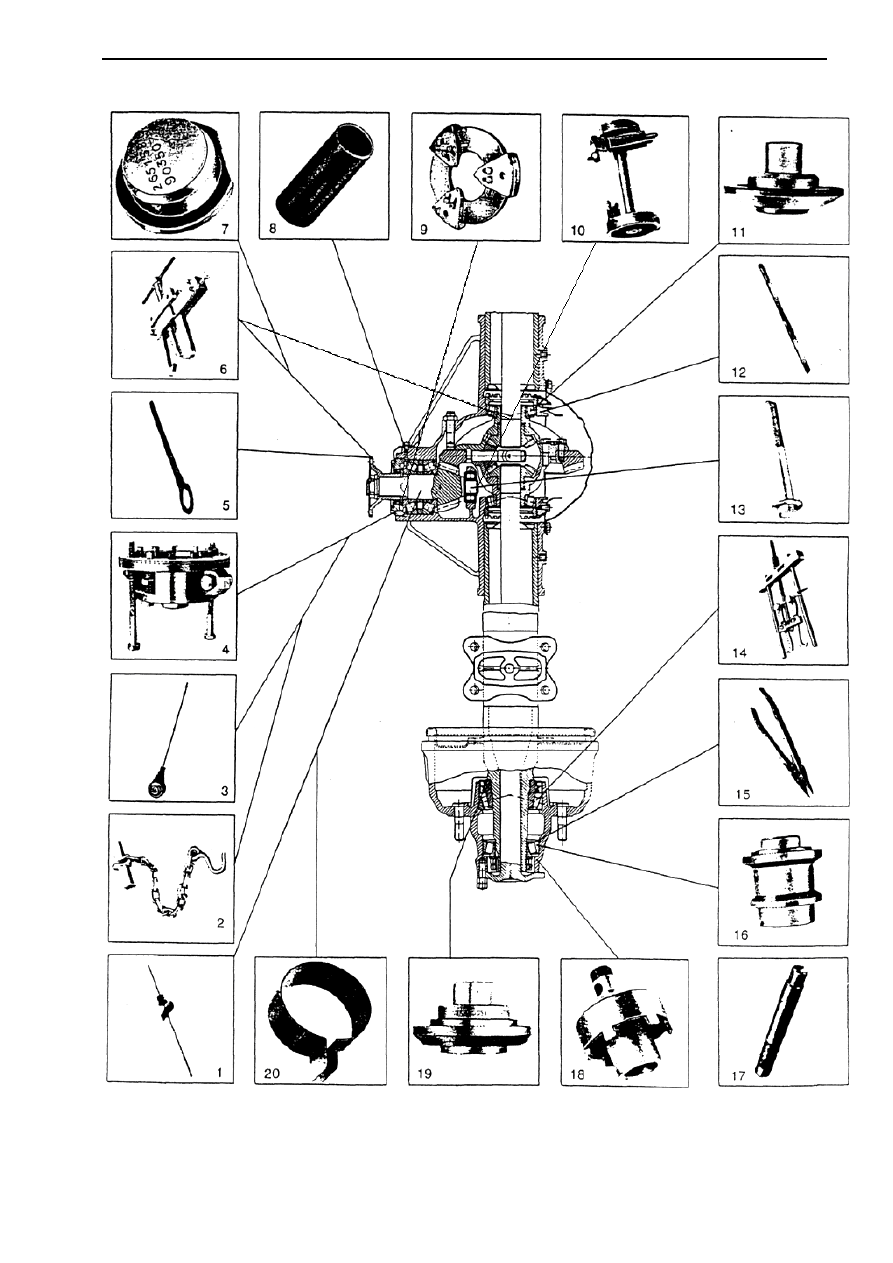

РИС. 305
