Автобусы БАЗ А-079. Руководство - часть 22





Motor Industries Co. ltd.



MICO

ТНВД - VE6/12F1200R925-2

РЕГУЛИРОВАНИЕ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ МЕХАНИЧЕСКОЙ

СИСТЕМЫ.

ТНВД ТАКОГО ТИПА ОТЛИЧАЮТСЯ ПРОСТОТОЙ ОБСЛУЖИВАНИЯ, МАЛЫМ

ВЕСОМ И РАЗМЕРАМИ.

ТНВД ТАКОЙ КОНСТРУКЦИИ ОБОЗНАЧАЕТСЯ КАК МОДЕЛЬ VE. ОНА СМЕНИЛА

В 1975 Г. МОДЕЛЬ EP/VA.

ТНВД СЕРИИ VE ИСПОЛЬЗУЮТСЯ ДЛЯ МАЛЫХ БЫСТРОХОДНЫХ ДИЗЕЛЕЙ

КАК С НЕПОСРЕДСТВЕННЫМ ВПРЫСКОМ ТОПЛИВА, ТАК И С РАЗДЕЛЕННЫМИ

КАМЕРАМИ СГОРАНИЯ.





Motor Industries Co. ltd.



MICO

ТНВД - VE6/12F1200R925-2

ТНВД РАССЧИТАНЫ НА ДВИГАТЕЛИ С ЧИСЛОМ ЦИЛИНДРОВ ОТ ТРЕХ ДО

ШЕСТИ.

МАКСИМАЛЬНАЯ ЦИКЛОВАЯ ПОДАЧА ДОХОДИТ ДО 125 ММ³. РЕАЛИЗУЕМОЕ

ДАВЛЕНИЕ ВПРЫСКИВАНИЯ ЗАВИСИТ ОТ КОНСТРУКЦИИ ДВИГАТЕЛЯ И

НАХОДИТСЯ В ПРЕДЕЛАХ 350 – 1250 БАР.

ТНВД ЭТОГО ТИПА СМАЗЫВАЮТСЯ ТОПЛИВОМ, ПОЭТОМУ СЧИТАЮТСЯ

НЕОБСЛУЖИВАЕМЫМИ.





Motor Industries Co. ltd.



MICO

ТНВД - VE6/12F1200R925-2

В КОНСТРУКЦИИ ИМЕЕТСЯ МНОГО ПРЕЦИЗИОННЫХ

ДЕТАЛЕЙ, ПОЭТОМУ ТРЕБУЕТСЯ ТОПЛИВО ХОРОШЕГО КАЧЕСТВА, А В

СИСТЕМЕ ПИТАНИЯ НЕОБХОДИМ СООТВЕТСТВУЮЩИЙ ФИЛЬТР.

ДЛЯ НАДЕЖНОЙ ЭКСПЛУАТАЦИИ ДИЗЕЛЯ И ЕГО СИСТЕМЫ ПИТАНИЯ ВАЖНО

ОПТИМИЗИРОВАТЬ СОВМЕСТНОЕ ВЛИЯНИЕ ВСЕХ ОПРЕДЕЛЯЮЩИХ

ПАРАМЕТРОВ.

В ЧАСТНОСТИ, ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ ТОПЛИВНЫЕ

МАГИСТРАЛИ И ФОРСУНКИ НЕ ДОЛЖНЫ МЕНЯТЬСЯ МЕСТАМИ.





Motor Industries Co. ltd.



MICO

ТНВД - VE6/12F1200R925-2

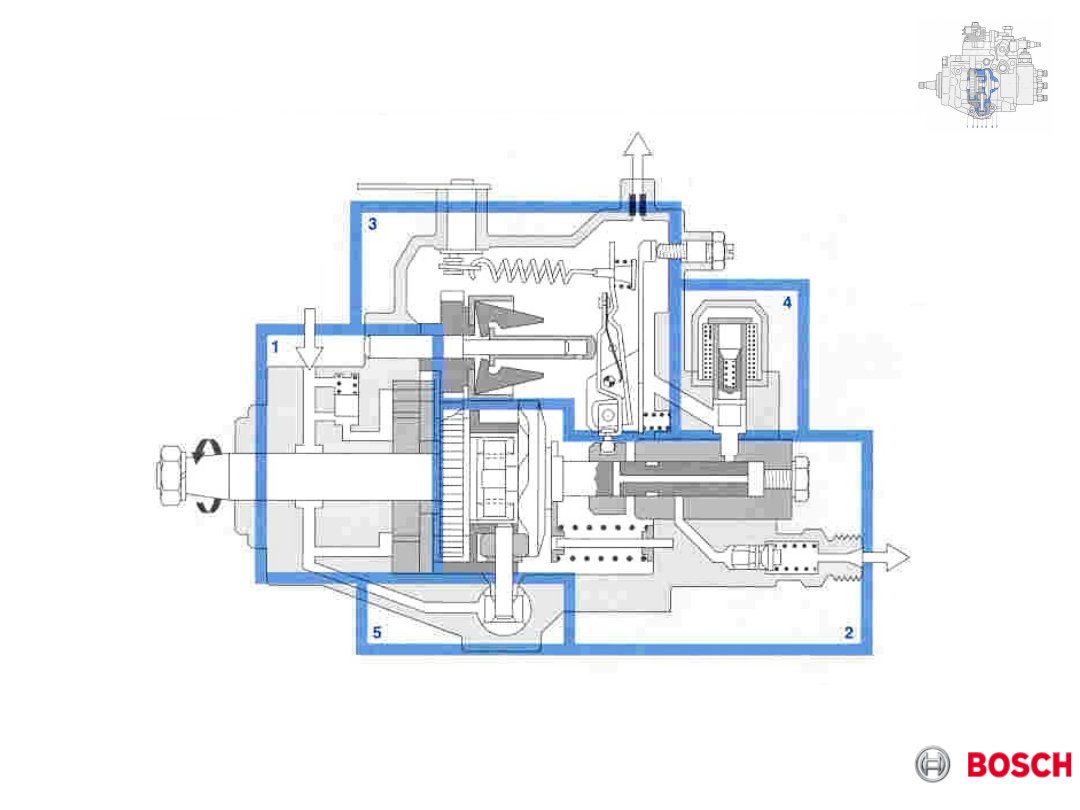

КОНСТРУКЦИЯ ТНВД - VE6/12F1200R925-2

1. ШИБЕРНЫЙ

ТОПЛИВОПОДКАЧИВАЮЩИЙ

НАСОС С КЛАПАНОМ

РЕГУЛИРОВАНИЯ

ДАВЛЕНИЯ

С ЕГО ПОМОЩЬЮ ТОПЛИВО ПОД ДАВЛЕНИЕМ ПОДАЕТСЯ К ТНВД
