Автобусы БАЗ А-079. Руководство - часть 23





Motor Industries Co. ltd.



MICO

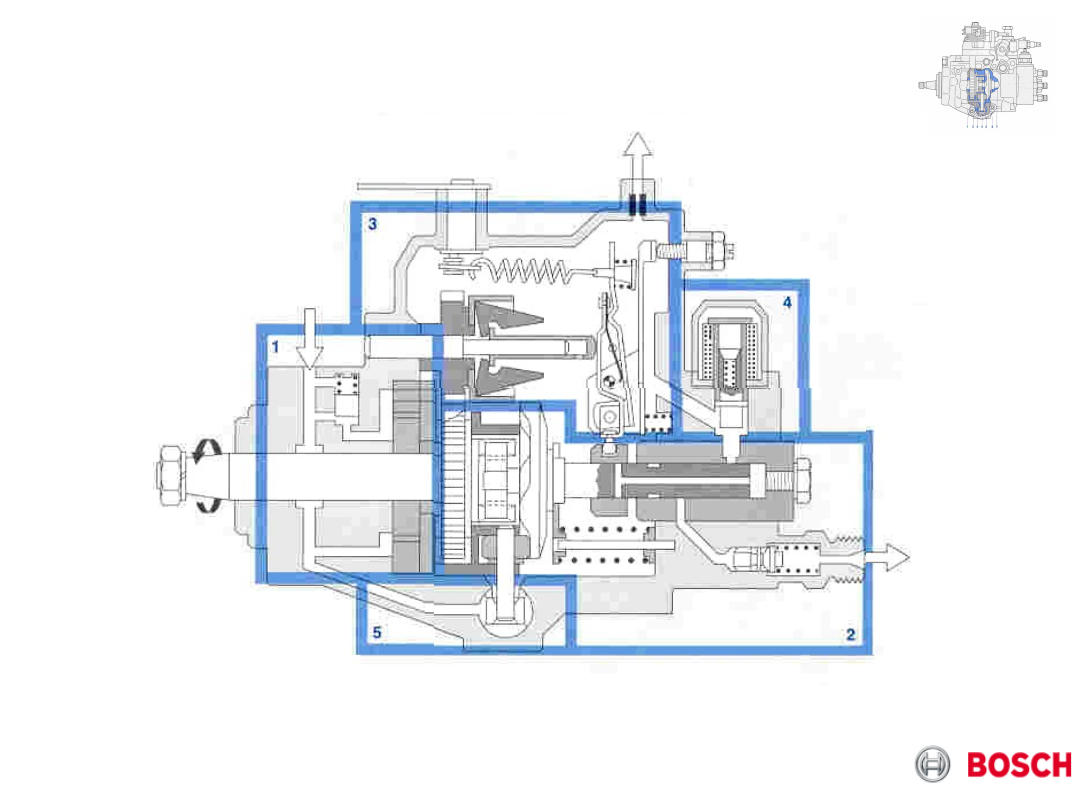

КОНСТРУКЦИЯ ТНВД - VE6/12F1200R925-2

2. ТНВД С РАСПРЕДЕЛИТЕЛЕМ:

СОЗДАЕТ ДАВЛЕНИЕ

ВПРЫСКИВАНИЯ,

НАГНЕТАЕТ ТОПЛИВО

И…

…РАСПРЕДЕЛЯЕТ ЕГО ПО ЦИЛИНДРАМ





Motor Industries Co. ltd.



MICO

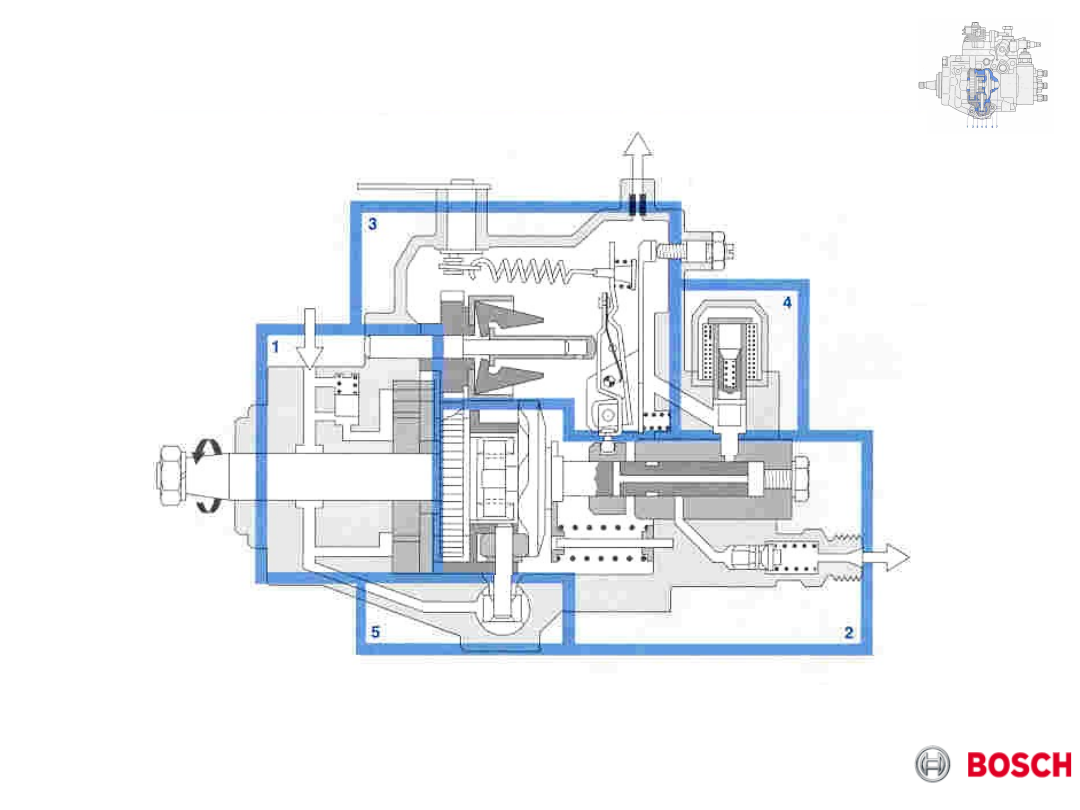

КОНСТРУКЦИЯ ТНВД - VE6/12F1200R925-2

3. МЕХАНИЧЕСКИЙ РЕГУЛЯТОР:

РЕГУЛИРУЕТ ЧАСТОТУ

ВРАЩЕНИЯ

КОЛЕНЧАТОГО ВАЛА…

... ИЗМЕНЯЕТ В ПРЕДЕЛАХ РЕГУЛИРОВАНИЯ ВЕЛИЧИНУ ЦИКЛОВОЙ ПОДАЧИ





Motor Industries Co. ltd.



MICO

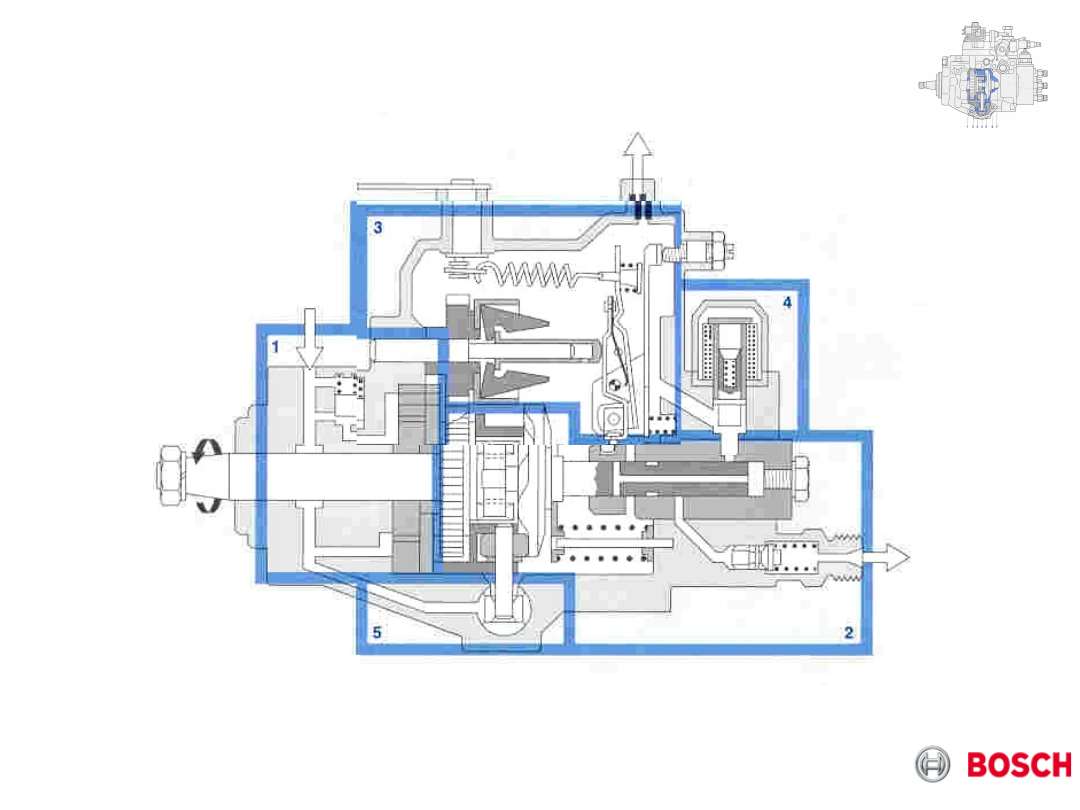

КОНСТРУКЦИЯ ТНВД - VE6/12F1200R925-2

4. ЭЛЕКТРОМАГНИТНЫЙ

ЗАПИРАЮЩИЙ

КЛАПАН:

ПРЕРЫВАЕТ ПОДАЧУ ТОПЛИВА





Motor Industries Co. ltd.



MICO

КОНСТРУКЦИЯ ТНВД - VE6/12F1200R925-2

5. ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО

ОПЕРЕЖЕНИЯ ВПРЫСКИВАНИЯ:

УСТАНАВЛИВАЕТ

МОМЕНТ

НАЧАЛА ПОДАЧИ

В ЗАВИСИМОСТИ

ОТ…

…ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА И (ИНОГДА) ОТ НАГРУЗКИ НА ДВС
