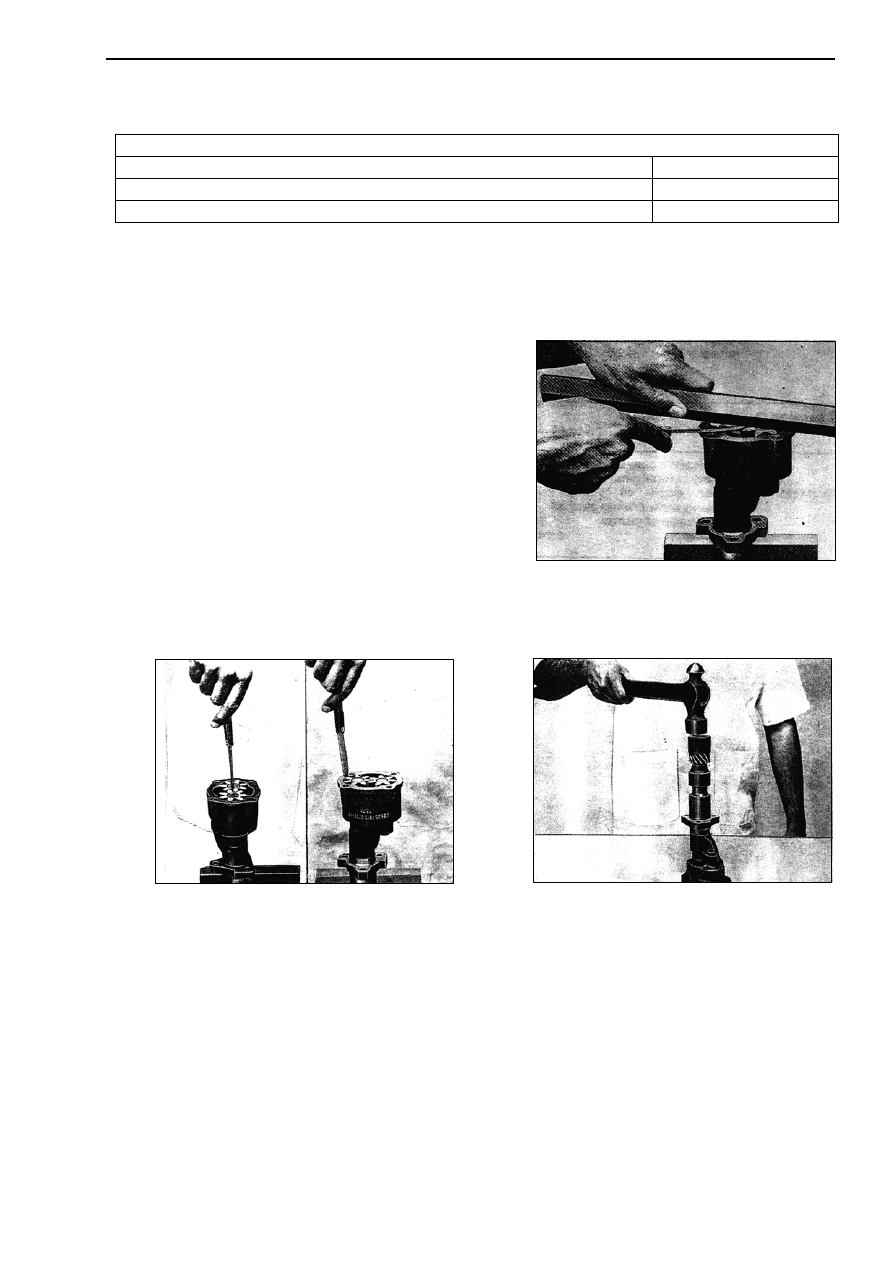

74

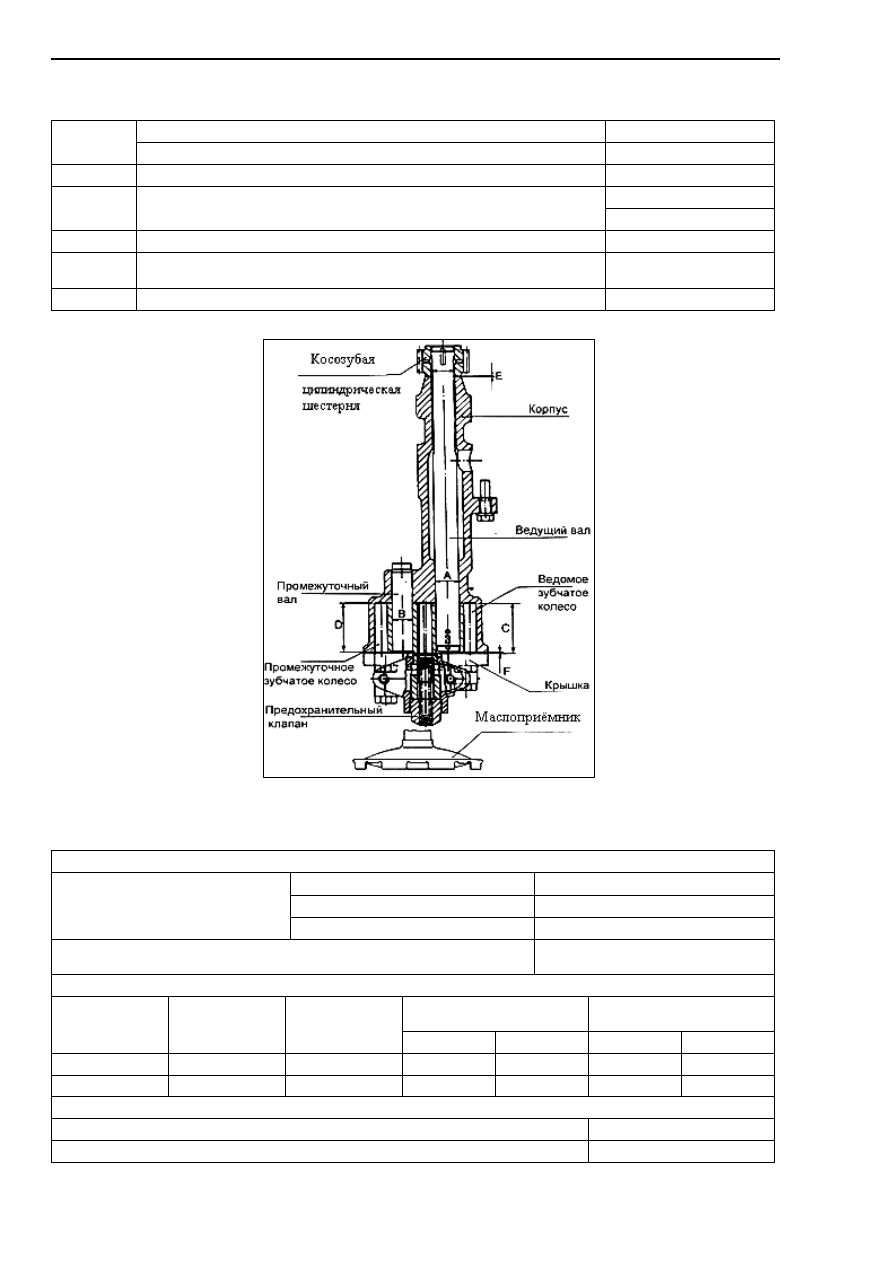

КОНТРОЛЬНЫЕ РАЗМЕРЫ МАСЛЯНОГО НАСОСА Продолжение табл. 48
Размер в корпусе 17,000-17,018 Размер А Диаметр ведущего вала 16,973-16,984 Размер B Диаметр промежуточного вала 15,034-15,025 47,025-47,000 Размер C Ширина зубчатого колеса масляного насоса 46,960-46,920 Размер D Высота установки промежуточного вала 46,2+0,3 Размер E Допустимый зазор между косозубой цилиндрической передачей и 0,04 Размер F Высота установки ведущего вала 0,5-0,8
РИС.140
Таблица 49 ТЕСТОВЫЕ ДАННЫЕ МАСЛЯНОГО НАСОСА насос об/мин Минимальный объём 300 10 л/мин Объём подачи, измеренный с 1400 50 л/мин Предохранительный клапан отрегулирован на срабатывании при 5,2±0,5 кг/см² ПРУЖИНА ДЛЯ ПРЕДОХРАНИТЕЛЬНОГО МАСЛЯНОГО КЛАПАНА Предварительная нагруз- Окончательная нагрузка Наружный диаметр Проволока диаметр Длина пружи- Длина Усилие Длина Усилие мм мм мм мм кг мм кг 9,3 1,7 49,4 45,4 4,39 36,2 14,5 Момент затяжки в кг·м
Болты крепления крышки к масляному насосу 3 Предохранительный масляный клапан к крышке 6
|
