66



072.60.02  ОСМОТР И РЕМОНТ ВОЗДУШНОГО КОМПРЕССОРА



ОСМОТР И РЕМОНТ ВОЗДУШНОГО КОМПРЕССОРА:



Все контрольные размеры и зазоры приведены в таблице 40 и рис. 125.

1)

Проверьте на наличие износа гильзы цилиндра воздушного компрессора.

2)

Если износ гильзы цилиндра незначительный, то старый поршень может быть использован повторно.

3)

Проверьте старый поршень на наличие трещин, царапин, повреждений и т.д.

4)

Проверьте  гнездо  установки  поршневого  кольца  и  состояние  поршневых  колец,  кольцевых  канавок  и

фасок.

5)

Проверьте зазоры стыка поршневых колец.

6)

Проверьте канавки поршневых колец, установку поршневых колец и боковые зазоры.

7)

В случае необходимости замените поршневые кольца.

8)

Если износ гильзы цилиндра значителен, обработайте ее до следующего ремонтного размера. Если нет

возможности обработать старую гильзу цилиндра, замените её новой.

9)

Выберите соответствующий по размеру поршень для обработанной гильзы цилиндра и установите но-

вые поршневые кольца.

10)  Проверьте размер эксцентрика распределительного вала и его износ. Если необходимо, перешлифуйте

его до следующего ремонтного размера.

11)  Выберите  подходящие  подшипники  скольжения  в  соответствии  с  размером  эксцентрика  распредели-

тельного вала и установите их в шатун и крышку шатуна.

12)  Прикрутите крышку шатуна к шатуну и затяните болты крепления до момента 1.5 кг·м.
13)  Измерьте размеры подшипника в трёх точках по вертикали и каждый раз примерно на 30° от разделяю-

щей поверхности с помощью нутромера. Приведенные в таблице выше значения должны  быть соблюдены.

14)  Измерьте внутренний диаметр втулки верхней головки шатуна, используя нутромер.
15)  В случае необходимости замените втулку новой и разверните её до нужного размера. Проверьте совпа-

дение масляного отверстия на втулке и шатуне.

16)  Проверьте состояние клапанов воздушного компрессора и замените изношенные части. В случае необ-

ходимости замените негодные элементы головки цилиндра компрессора.



Таблица 40



ШАТУН

(Размеры в мм)

Отверстие нижней головки 35,00-35,02
Отверстие верхней головки 19,00-19,02
Расстояние между центрами отверстий нижней



и верхней головки 97,95-98,00

Соосность отверстий шатуна

0,03

нижней



головке шатуна 21,88-21,94

Ширина шатуна на

верхней головке шатуна 22,2-22,3

Зазор между подшипником нижней



головки шатуна и эксцентриком 0,03-0,09

Осевой зазор нижней



головки шатуна и эксцентрика 0,07-0,32

ЭКСЦЕНТРИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ПОДШИПНИК
ШАТУНА

(Размеры в мм)



Эксцентрик распреде-
лительного вала,
(диаметр)

Отверстие подшипни-
ка в установленном
положении

Толщина стенки
подшипника
скольжения

Стандарт 31,98-32,00



32,03-32,07 1,48-1,49

Стандарт I

31,88-31,90



31,93-31,97 1,53-1,54

Ремонтный размер I

31,73-31,75



31,78-31,82 1,60-1,61

Ремонтный размер II

31,48-31,50



31,53-31,57 1,73-1.74

Ремонтный размер III

31,23-31,25

31,28-31,32

1,85-1,86

ВТУЛКА ВЕРХНЕЙ ГОЛОВКИ ШАТУНА

                                 (Расстояние в мм)

Наружный диаметр



19,04-19,1

Внутренний диаметр 16,025-16,035
Натяг верхней головки втулки в шатуне



0,02-0,1





67



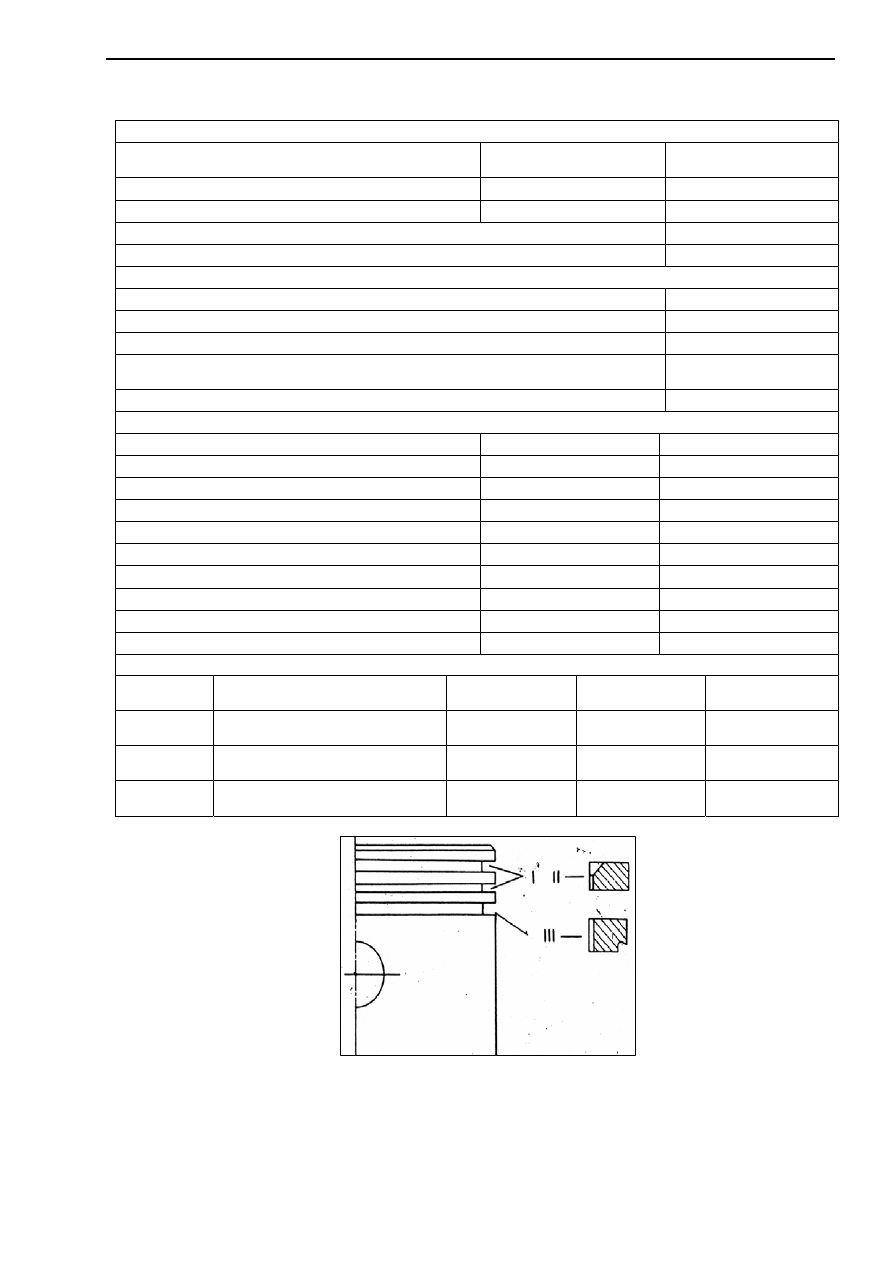

Продолжение табл. 40

ПОРШНЕВОЙ ПАЛЕЦ

(Размеры в мм)

Цветовая метка

Поршневой палец

(наружный диаметр)

Отверстие в поршне

Желтый 16,011-16,014

16,041-16,044

Зелёный 16,014-16,016

16,0435-16,0480

Зазор поршневого пальца во втулке шатуна 0,009-0,021
Зазор поршневого пальца в поршне 0,027-0,033

Специальные инструменты



Расширитель поршневого кольца диаметром 94

мм

Динамометрический ключ

0-6 кг·м

Микрометры c пределами измерений

0-25, 25-50, 75-100 мм

Нутромеры c пределами измерений

10-18, 18-35, 35-60 и

60-100 мм

Индикатор часового типа

ИЧ - 10

ГИЛЬЗА ЦИЛИНДРА И ПОРШЕНЬ                                                                             (Размеры в мм)
Гильза цилиндра

Отверстие (диаметр)

Поршень (диаметр)

Стандарт

93,985-93,995 93,915-93,925

Стандарт I

93.995-94.005 93,925-93,935

Стандарт II

94,005-94,015 93,935-93,945

Ремонтный размер I

94,060-94,070 93,990-94,000

Ремонтный размер II

94,070-94,080 94,000-94,010

Ремонтный размер III

94,080-94,090 94,010-94,020

Ремонтный размер IV

94,110-94,120 94,040-94,050

Ремонтный  размер V

94,120-94,130 94,050-94,060

Ремонтный размер VI

94,130-94,140 94,060-94,070

ПОРШНЕВЫЕ КОЛЬЦА

(Размеры в мм)

Канавка

Назначение поршневого кольца

Ширина коль-
цевой канавки

Боковой зазор

Стыковой зазор

I

Компрессионное кольцо с ко-
ническим торцом

2.5+0.02 0.010-0.044 0.30-0.45

II

Компрессионное кольцо с ко-
ническим торцом

2.5+0.02 0.010-0.044 0.30-0.45

III

Компрессионное кольцо скреб-
кового типа

2.5+0.02 0.010-0.044 0.25-0.40


















РИС. 125







68



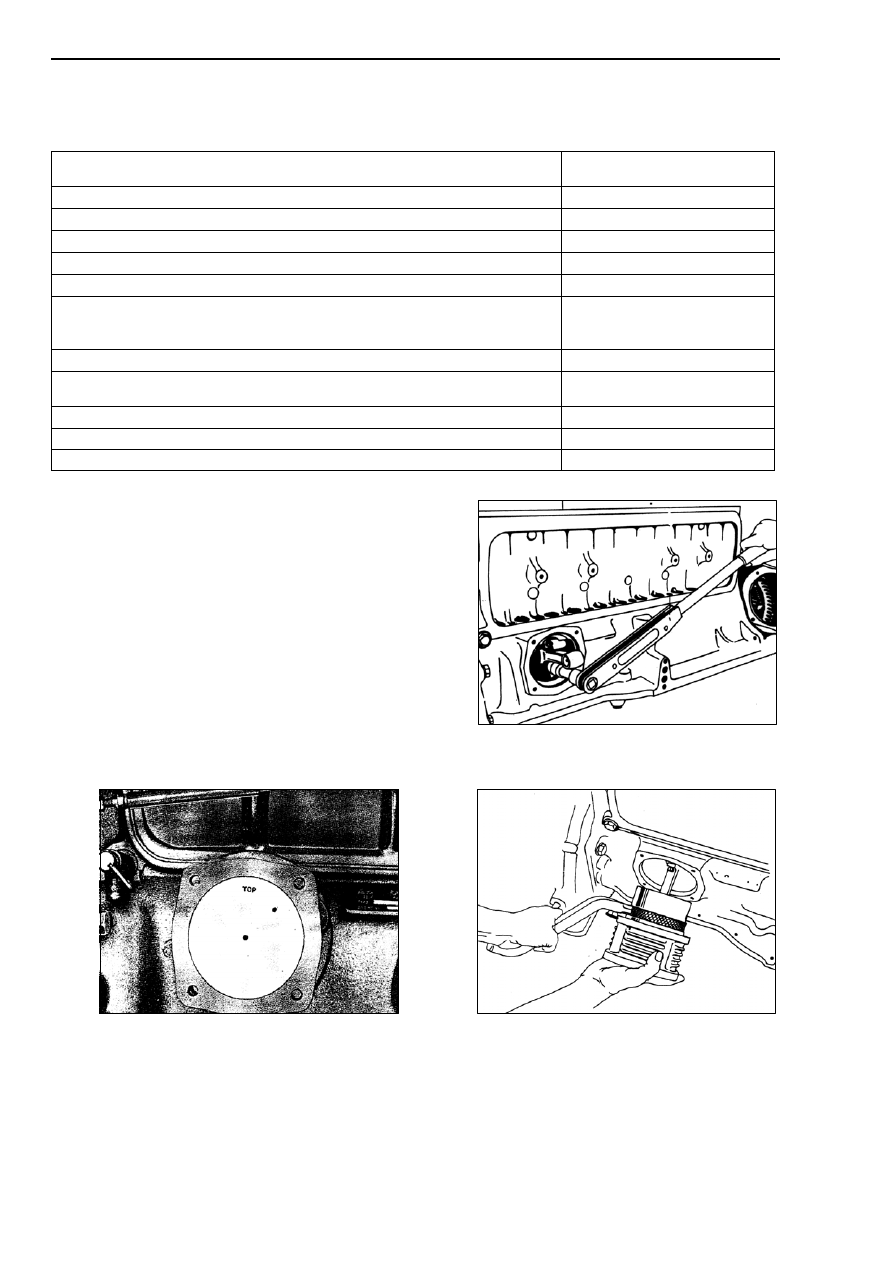

072.60.03  СБОРКА И УСТАНОВКА ВОЗДУШНОГО КОМПРЕССОРА



Таблица 41

Максимально допустимый выступ поршня за плоскость гильзы цилиндра

от 0.25 до 0.75 мм

Моменты затяжки в кг·м



Болты шатуна

1.5 + 0.2

Болты крепления гильзы цилиндра и головки цилиндра на блоке цилиндра

3.5 – 4.0

Специальные инструменты



Расширитель поршневого кольца диаметром

94мм

Приспособление для сжимания поршневых колец воздушного компрессора

321 589 0037
321 589 0137

2576 5890 0209

Круглогубцы



Гаечный ключ для нагнетательного и всасывающего клапана воздушного
компрессора с диаметром поршня 77мм.

312 589 0907
312 589 0207

Динамометрический ключ

1-10 кг·м

Нутромер c пределами измерений

10-18, 18-35, 35-60 и 60-100 мм

Микрометры c пределами измерений

0-25, 25-50, и 75-100 мм


1)

Вставьте подшипники скольжения в шатун и крышку

шатуна.  Используйте  чистое  масло  для  смазки  поверхности
подшипника.

2)

Установите шатун с подшипниками и крышкой на

эксцентрик распределительного вала. Убедитесь, что выступы
на наружных кольцах подшипника скольжения находятся на
верхней стороне. Затяните болты шатуна до момента 1,5 – 1,7
кг·м (рис. 126).

3)

Установите поршневые кольца на поршень, используя

расширитель поршневых колец.

4)

Установите поршень на шатун и установите поршне-

вой палец. Убедитесь, что отметка “TOP” (“Верх”) направлена
вверх (рис. 127).

5)

Установите пружинное стопорное кольцо. Используй-

те чистое масло для смазки поршня и поверхности гильзы цилиндра.

РИС. 126

6)

Прижмите поршневые кольца приспособлением для сжимания поршневых колец воздушного компрес-

сора. Установите прокладку на блок цилиндра. Вставьте гильзу цилиндра сверху поршня (рис. 128).


















РИС. 127

РИС. 128

7)

Прикрутите головку цилиндра к гильзе цилиндра и блоку, используя новую прокладку и затяните с уси-

лием 3,5-4,0 кг·м.

8)

Поверните коленчатый вал 2 – 3 раза и убедитесь , что поршень компрессора не касается головки ци-

линдра. Установите воздушные впускные и выпускные патрубки.





69



ПРИМЕЧАНИЕ:  Хотя  клапанные  диски  и  пружины  всасывающего  и  нагнетательного  клапана  компрессора  с  диаметром  поршня

77мм  идентичны,  эти  части  должны  быть  собраны  в  последовательности,  как  это  показано  на  рисунках.  Всасы-
вающее  отверстие  в  головке  помечено  буквой “S”. Установите  гнездо  впускного  клапана  нижней  поверхностью
сверху. Центрируйте клапанный диск в гнезде; поместите пружину на диск и осторожно вкрутите держатель впу-
скного клапана. Если в процессе вкручивания держателя клапана диск сместился, держатель не может быть вкру-
чен до упора. В таком случае разберите и внимательно соберите части снова. Нагнетательное отверстие на голов-
ке  помечено  буквой  “Д”.  Соберите  нагнетательный  клапан  в  нужной  последовательности,  т.е.  гнездо  пружины,
пружина,  диск  клапана  и  держатель  клапана.  Нижняя  поверхность  держателя  клапана  должна  быть  обращена  к
диску клапана.







072.70.00  РАЗДЕЛ  7



РЕМОНТ ЭЛЕМЕНТОВ СИСТЕМЫ СМАЗКИ ДВИГАТЕЛЯ


Система смазки двигателя состоит из масляного насоса, масляного фильтра и теплообменника.

РАДИАТОР ТЕПЛООБМЕННИКА:
Внутренняя  стенка  блока  радиатора  теплообменника  находится  в  контакте  с  охлаждающей  жидкостью.  Мо-

торное масло, циркулирующее по каналам радиатора теплообменника передает своё тепло охлаждающей жидко-
сти благодаря чему температура моторного масла поддерживается на уровне, близком рабочей температуре дви-
гателя.



072.70.01  ИЗВЛЕЧЕНИЕ РАДИАТОРА ТЕПЛООБМЕННИКА

1)

Слейте охлаждающую жидкость из радиатора и блока

цилиндров.

2)

Отсоедините трубопровод сжатого воздуха от цилинд-

ра для стояночного тормоза двигателя и тормозного механизма.

3)

Открутите болты крепления выхлопного трубопрово-

да.

4)

Снимите стартер и генератор переменного тока.

5)

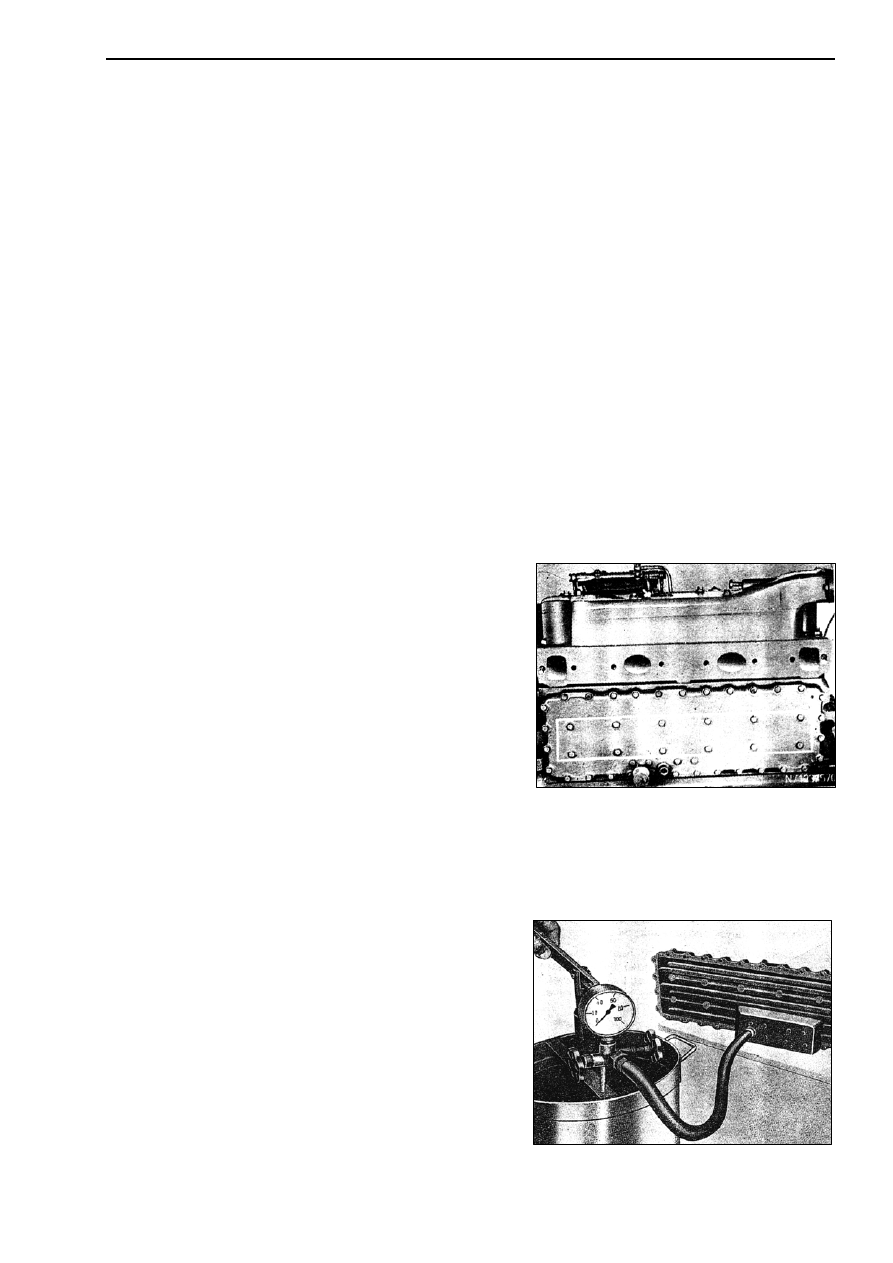

Открутите все болты, крепящие радиатор теплообмен-

ника к блоку цилиндров и снимите радиатор теплообменника.
Не откручивайте 12 болтов в центре радиатора теплообменника,
так как они просто удерживают вместе две половинки охлади-
теля (рис. 129).







РИС. 129




72.70.02  ПРОВЕРКА ГЕРМЕТИЧНОСТИ РАДИАТОРА ТЕПЛООБМЕННИКА



1)

Соберите две половинки радиатора теплообменника с

прокладкой между ними. Вкрутите и затяните все болты до мо-
мента 3,5 кг·м (внешние болты должны быть снабжены необхо-
димыми гайками и шайбами).

2)

Закрепите плоское уплотнение на отверстии радиатора

теплообменника.

3)

Соедините резиновый шланг с ручным насосом, опу-

щенным в контейнер с горячей водой см., рис. 130 (температура
воды 70° – 80° С).

4)

Проверьте радиатор теплообменника на герметич-

ность при давлении 5 кг/см

2

.

5)

Замените протекающие пластины.

6)

Разберите радиатор теплообменника. Промойте мас-

ляные каналы керосином и продуйте их сжатым воздухом.





РИС. 130
