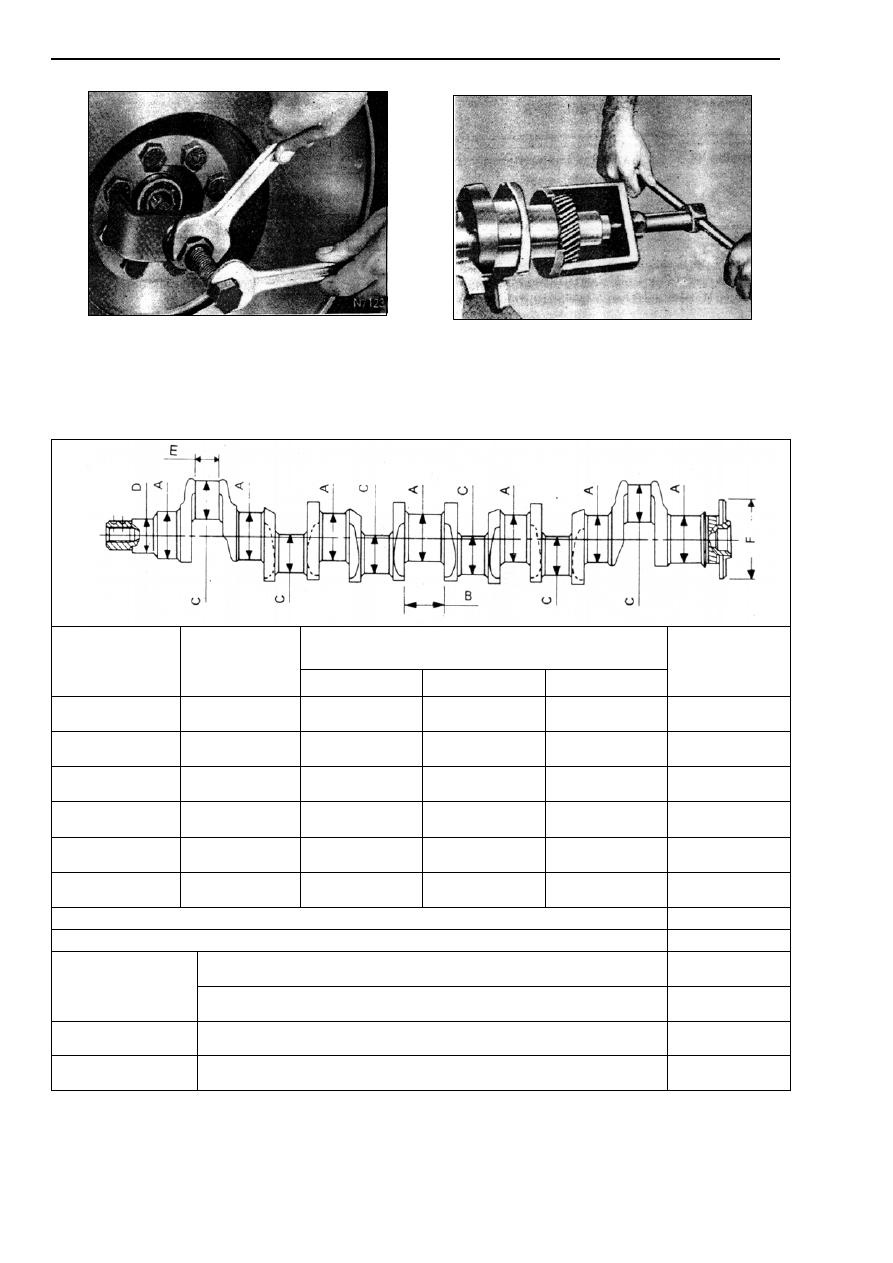

РИС. 43

РИС. 44


 072.30.06



ОСМОТР И РЕМОНТ КОЛЕНВАЛА






Таблица 18



СТАНДАРТНЫЕ И РЕМОНТНЫЕ РАЗМЕРЫ КОЛЕНВАЛА                ( Размеры в мм.)



Ширина 4й коренной шейки.  Размер “В”, мм



Диаметр шейки
коренного под-
шипника
Размер “А”, мм

стандартный

минимальный

максимальный

Диаметр ша-
тунной шейки.

Размер “C”, мм

Стандарт 88.00±0.01

32.00+0.06

      – 0

— —

60.00±0.01

Стандарт I

87.90±0.01

32.00+0.06

      – 0

—

—

59.90±0.01

Ремонтный
размер I

87.75±0.01

32.00+0.06

    – 0

32.30+0.06

     – 0

32.50+0.06

     – 0

59.75±0.01

Ремонтный
размер II

87.50±0.01

32.00+0.06

     – 0

32.30+0.06

   – 0

32.50+0.06

     – 0

59.50±0.01

Ремонтный
размер III

87.25±0.01

32.00+0.06

     – 0

32.30+0.06

     – 0

32.50+0.06

     – 0

69.25±0.01

Ремонтный
размер IV

87.00±0.01

32.00+0.06

    – 0

32.30+0.06

     – 0

32.50+0.06

     – 0

59.00±0.01

Радиусы галтелей на шатунной шейке

4 – 4.5

Радиусы галтелей на коренной шейке

3.5 – 4

Диаметр на коленчатом вале для крепления шестерни

50.00 - 0.02

Размер “D”

Отверстие в шестерни для установки на коленчатый вал 50.00+0.03

Размер “Е”

Ширина шатунных шеек

37.93 + 0.2

Размер “F”

Диаметр фланца коленчатого вала для установки маховика

130 – 0.03





35

ВНИМАНИЕ: Необходимо соблюдать ремонтные размеры, указанные в таблице. Все коренные и ша-

тунные шейки должны шлифоваться одного ремонтного размера. Радиус галтелей на
коренных и шатунных шейках должны соблюдаться во время шлифования.





Продолжение табл. 18

Основные наружные кольца подшипника скольжения

(Размеры в мм)



Внутренний диаметр коренного
подшипника в установленном
положении

Толщина стенки обработанных
подшипников

Стандарт 88.07±0.01

2.465/2.477

Стандарт I

87.97±0.01

2.515/2.527

Ремонтный размер I

87.82±0.01

2.590/2.602

Ремонтный размер II

87.57±0.01

2.715/2.729

Ремонтный размер III

87.32±0.01

2.840/2.852

Ремонтный размер IV

87.07±0.01

2.968/2.977

Предварительный натяг подшипника скольжения в исходном положе-
нии

0.025/0.078

Радиальный зазор между шейками коленчатого вала и коренными под-
шипниками

0.090
0.050

Фланцевый подшипник 0.29/0.19

Осевой зазор коленчатого вала

Упорные шайбы

0.144 – 0.336

Выбор упорных шайб

(Размеры в мм)

Ширина 4

ой

 шейки коренного подшипника в ко-

ленчатом вале

Толщина упорной шайбы

32.00+0.06 1.85+0.05
32.30+0.06 2.03

+0.05

32.50+0.06 2.13+0.05

Ремонтные данные для коренных подшипников коленчатого вала

(Размеры в мм)

Количество коренных шеек коленчатого вала, шт. 7
Твёрдость коренных шеек и шатунных шеек коленчатого вала.

53 – 59 HRCэ

Максимально допустимые конусность и эллипсность на коренных и
шатунных шейках коленчатого вала



0.01

Максимально допустимый прогиб коленчатого вала, если он поддержи-
вается 1

ой

 и 7

ой

 цапфами коленчатого вала

0.05

Допустимое радиальное биение фланца для маховика относительно 7

ой



шейки подшипника

0.02

Допустимое торцевое биение фланца маховика (измеренный на диамет-
ре 115 мм)

0.02

Допустимое радиальное биение посадочной поверхности шестерни ко-
ленчатого вала



0.075

Максимально допустимый дисбаланс коленчатого вала с противовесом
без маховика, удерживаемого на 2

й

 и 6

й

  коренных шейках при

450 об/мин.

30 г·см.·

Отклонение от параллельности между осями шатунной шейки и
коренной шейки

0.01

Длина болтов крышки коренной шейки 123
Момент затяжки в кг·м.



Крепежные болты балансиров

Начальный 3+1 дальнейшая

затяжка на 90

0

-110

0



Специальные  инструменты



Бородок для установки центрирующего подшипника

2506 5890 99 02

Приспособление для угловой индексации момента затяжки

2576 5890 02 04

Индикатор часового типа

ИЧ-10

Держатель для измерительного прибора с циферблатом



Динамометрический ключ 2-20

кг·м

36





ОСМОТР И РЕМОНТ КОЛЕНЧАТОГО ВАЛА :

1)

Очистите коленчатый вал и проведите визуальный осмотр на выявление дефектов:

а)  перегрев шеек – об этом свидетельствует голубовато- коричневый цвет на них;
б)  царапины на шейках;
в)  трещины, предпочтительно осуществлять проверку, используя магнитный дефектоскоп. Если обнаруже-

ны любые из перечисленных выше дефектов - коленчатый вал подлежит шлифовке.

2)

Проверьте твёрдость шеек.

3)

Поддерживая коленчатый вал на блоках V-образной формы на коренных шейках номер 1 и 7, проверьте

биение коренных шеек (рис. 45).

4)

Если биение превышает допустимые пределы, прошлифуйте коленчатый вал до следующего ремонтного

размера.

5)

Таким  же  образом  проверьте  боковое  и  радиальное  биение  фланца  маховика  и  опорной  поверхности

шестерни коленвала (рис. 45).

6)

Измерьте диаметры коренной и шатунной шейки. Запишите показания в контрольном листе – 4.

7)

Если необходимо, перешлифуйте шейки до следующего ремонтного размера после удаления противове-

сов. Сохраняйте радиусы галтелей для коренных и шатунных шеек.


ПРИМЕЧАНИЕ:
а)

Пометьте противовесы во время их извлечения, чтобы облегчить

их  установку  в  первоначальное  положение.  Это  очень  важно,  так
как иначе это приведёт к нарушению баланса коленчатого вала.

б)

Не  увеличивайте  ширину  шеек  при  шлифовке  без  необходимости.
Если необходимо отшлифовать боковины 4

ой

 шейки коренного под-

шипника, отшлифуйте её до следующего ремонтного размера.



8)

Выберите упорные шайбы соответствующего размера,

чтобы сохранить допустимый осевой зазор коленчатого вала.

9)

Зачистите острые кромки масляных отверстий на цап-

фах,  чтобы  избежать  царапин  на  новых  кольцах  подшипника
скольжения.

10)  Установите противовесы и затяните крепёжные болты

до крутящего момента 14 кг·м. Убедитесь, что противовесы со-
браны в их изначальном соответствующем положении.

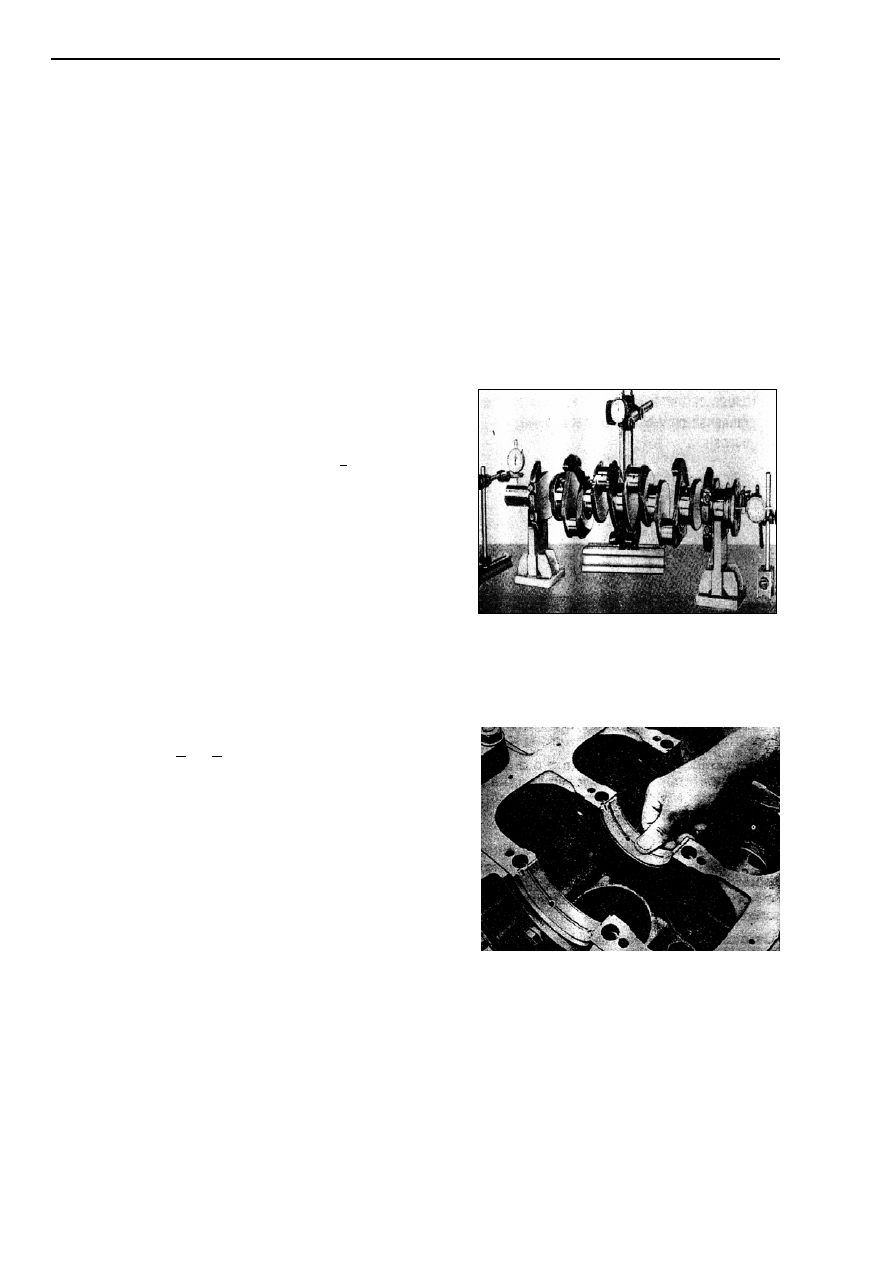

РИС. 45

11)  Проверьте размеры шеек, также биение коленчатого вала. Тщательно промойте коленчатый вал кероси-

новой струей и прочистите проволокой  масляные отверстия.


ПРИМЕЧАНИЕ:



Рекомендуется проводить проверку на наличие трещин и балансировать коленчатый вал после каждой шлифовки.



12)  Установите  маховик  на  коленчатый  вал  и  проверьте

биение маховика путём установки коленвала на блоках V – об-
разной формы на 1

ой

 и 7

ой

 шейках (см. рис. 21). Снимите махо-

вик.

13)  Установите    подшипники  скольжения,  убедившись,

что  выступы  наружных  колец  подшипника  скольжения  уста-
новлены в соответствующие впадины коленчатого вала и крыш-
ки (рис.46).

14)  Установите  крышки  коренных  подшипников  с  под-

шипниками скольжения в нужное положение и затяните болты
крепления до исходного крутящего момента от 5 + 1 кг·м. и за-
тягивайте  крепёжные  болты  на 90

0

 – 110

0

 , используя  приспо-

собление для угловой индексации 2576 5890 0204. (рис.47).

15)  Измерьте отверстие коренного подшипника, используя

нутромер, запишите показания на контрольном листе -4 (рис. 48).

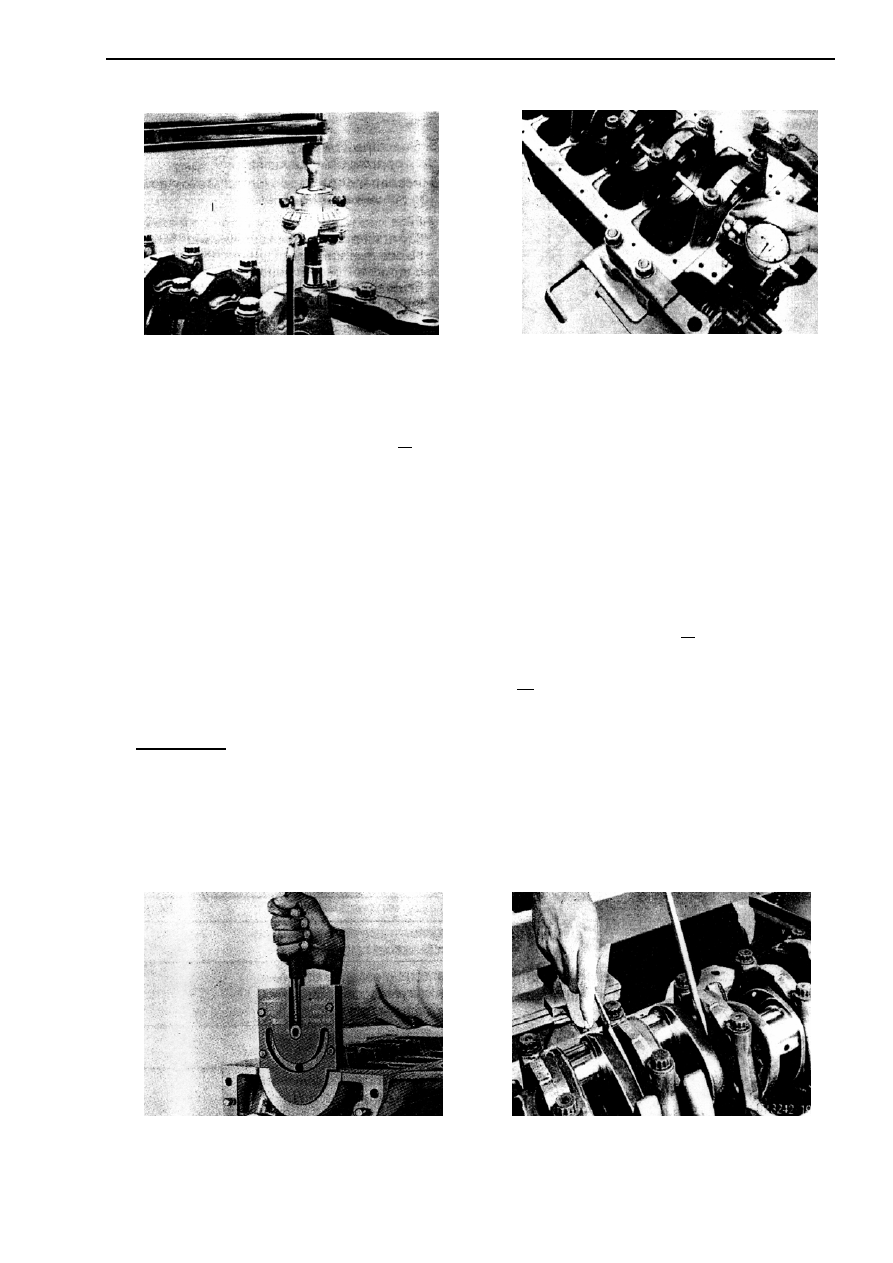

РИС.46

16)  Ослабьте болт крышки коренного подшипника на стороне толкателя и проверьте предварительное на-

тяжение подшипника с помощью щупа.

17)  Снимите крышки коренных подшипников.
18)  Используйте смазку для всех обработанных механическим способом поверхностей, если коленчатый вал

должен храниться. Коленчатый вал всегда должен храниться в вертикальном положении.



37



















РИС. 47

РИС. 48

 072.30.07



УСТАНОВКА  КОЛЕНВАЛА


1)

Тщательно очистите блок цилиндров и коленчатый вал, используя керосин. Пользуйтесь подходящими

щетками для прочистки масляных каналов в блоке и коленчатом вале. Просушите их сжатым воздухом от влаги.

2)

Установите сальниковую набивку 7

ого

 коренного подшипника в блок цилиндров и крышку при помощи

приспособления 2576 5890 0220 (рис. 49).

3)

Установите вкладыши в блок цилиндров и крышки, удостоверясь, в том что выступы наружного кольца

подшипника скольжения плотно сидят во впадинах блока цилиндров и крышки. В случае использования старых
вкладышей, установите вкладыши согласно меток. Перед установкой удалите метки, сделанные краской на зад-
ней поверхности вкладышей.

4)

Наружные кольца подшипника скольжения с масляными отверстиями должны быть установлены в блок,

а те, на которых нет отверстий, уставляются в крышки. Убедитесь, что отверстия вкладышей совпадают с про-
сверленными отверстиями в блоке цилиндров.

5)

Нанесите чистое масло для двигателя на поверхности вкладышей и шейки коленчатого вала.

6)

Осторожно поместите коленчатый вал в блок.

7)

Вставьте одну из упорных шайб в канавку блока, на посадочной поверхности 4

ого

 коренного подшипни-

ка и вращая вокруг оси коренной шейки установите её на место. Прижмите коленчатый вал к этой упорной шай-
бе, чтобы не было зазора. Вставьте аналогичным способом вторую упорную шайбу.

8)

Установите упорные шайбы с выступами на крышку 4

-ого

 коренного подшипника и установите её в блок,

чтобы выступы для вкладыша находились на одной и той же стороне. Закрутите крепёжные болты крышки. На-
несите масло на торцы.

ВНИМАНИЕ: Пазы на упорных поверхностях этих шайб должны быть обращены друг к другу . Пло-

ская сторона этих шайб должна быть обращена к блоку цилиндров.

9)

Установите  другую  крышку  коренного  подшипника  с  наружными  кольцами,  так,  чтобы  выступы  на-

ружных колец подшипника скольжения находились на одной и той же стороне, а крышки устанавливались в со-
ответствующие им положения, т.е. крышка №1 устанавливалась в выступ коренного подшипника №1. Ввинтите
крепежные болты крышки после смазки их резьбы.

10)  Вручную затяните болты крышки, начиная от центра и постепенно продвигаясь к любой из сторон, по-

очередно затягивая болты; одновременно проверяя коленчатый вал на свободное вращение.




















РИС. 49
