Автобусы БАЗ А-079. Руководство - часть 8

30

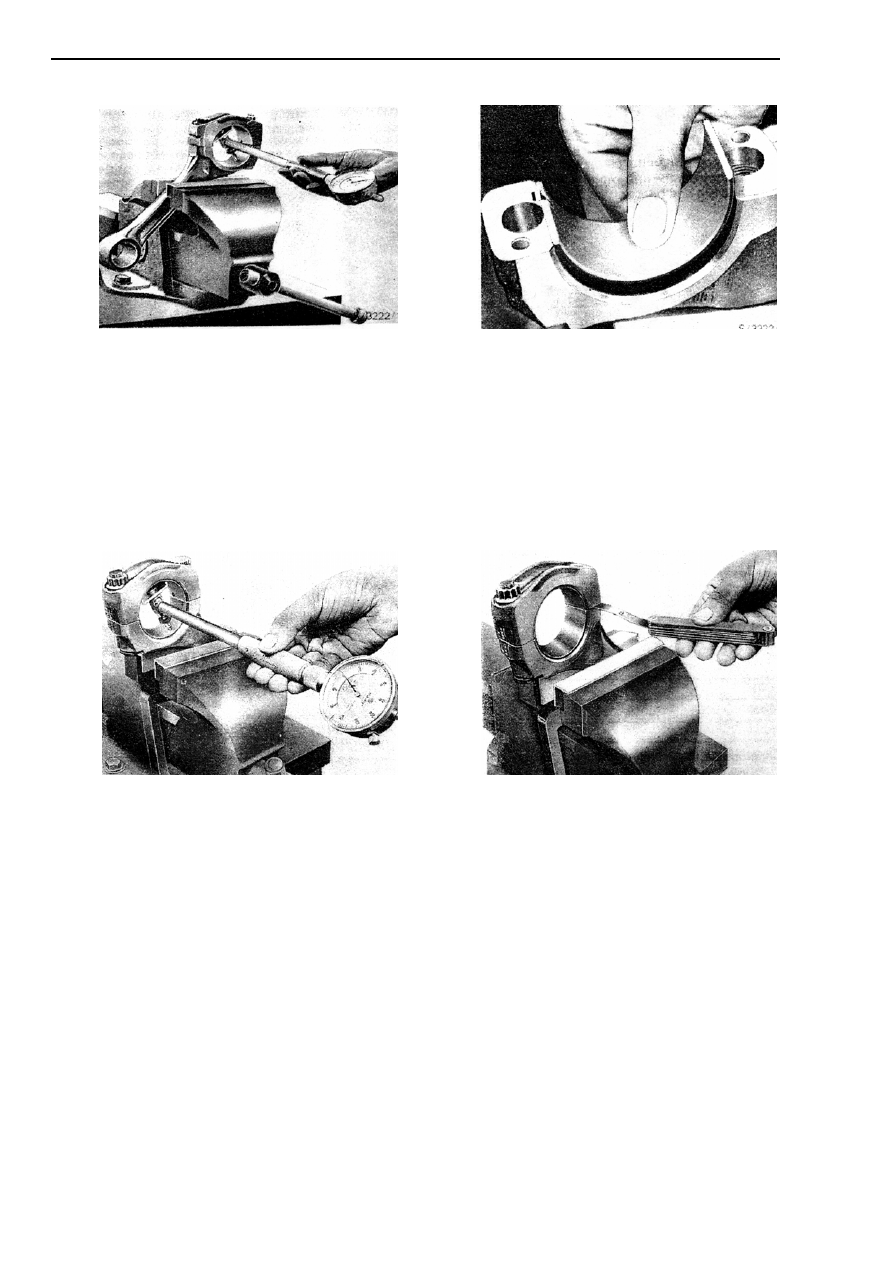

РИС. 35

РИС. 36

12)  Измерьте диаметр отверстия подшипника шатуна с помощью нутромера для измерения отверстий в трех

точках, как показано и запишите эти показания на контрольном листе двигателя -3 (см. рис. 37).



ПРИМЕЧАНИЕ: Если диаметр посадочного отверстия нижней головки шатуна находится в пределах технических характеристик,

необходимый размер подшипника соблюдается автоматически. Однако, это должно быть подтверждено факти-
ческой проверкой размера подшипника.



13)  Измерьте  предварительную  затяжку  подшипника  при  помощи  щупа  после  ослабления  болта  крышки

напротив выступа подшипника скольжения (рис. 38). Удалите крышки подшипника.



ПРИМЕЧАНИЕ: Подшипники скольжения, на какой бы ремонтной стадии они не находились, полностью готовы к эксплуатации и их

нельзя сверлить и зачищать.


















РИС. 37

РИС. 38













31







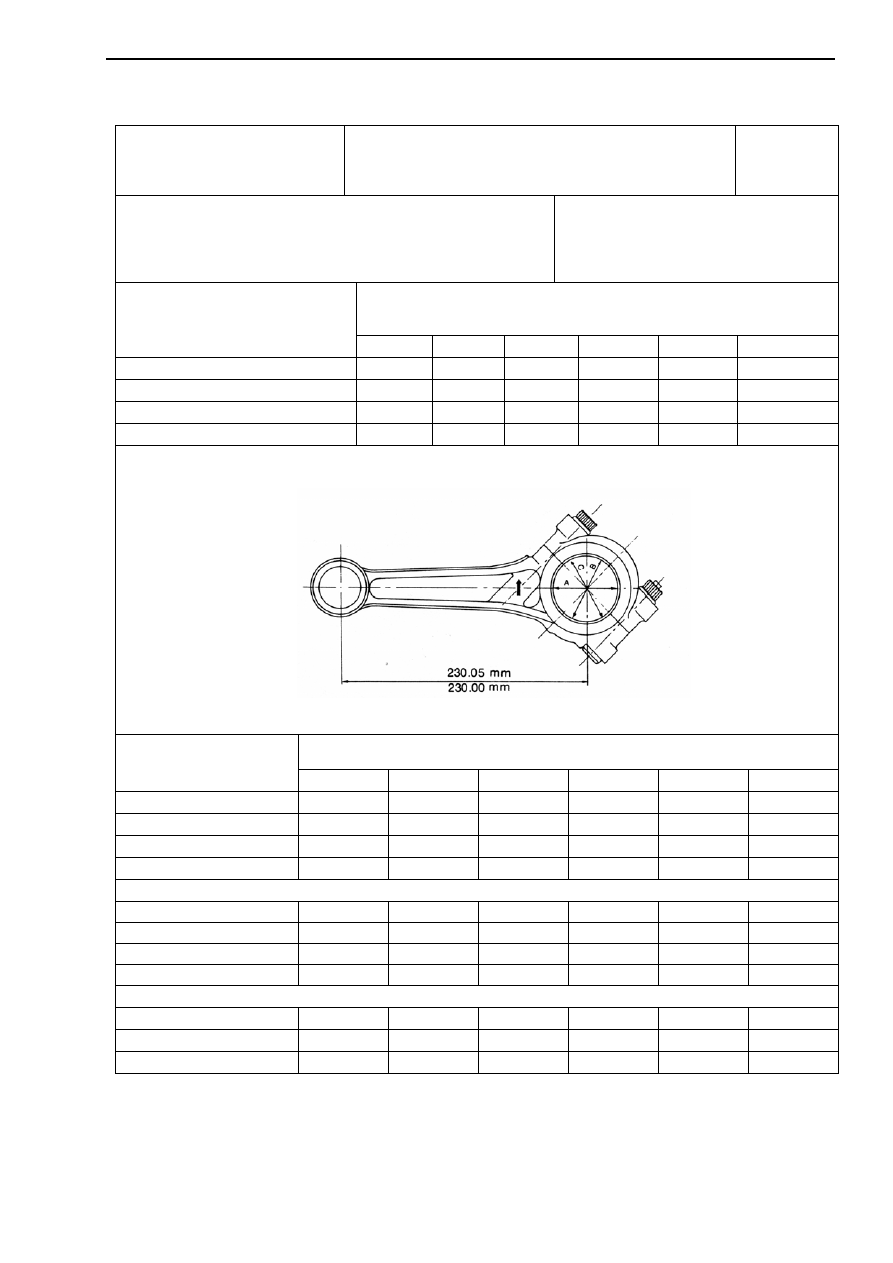

Таблица 15

ТАТА

ДИЗЕЛЬНЫЕ

ТРАНСПОРТНЫЕ

СРЕДСТВА

КОНТРОЛЬНЫЙ ЛИСТ ДВИГАТЕЛЯ
ПОДШИПНИК ШАТУНА И ПОСАДОЧНЫЕ
ОТВЕРСТИЯ

Лист-3

Двигатель №…………………………………..
Шасси №………………………………………
Пробег......…………………………………….
Пробег после последнего капитального ремонта…..……….
Перечень

Причины для  демонтажа ...………
……………………………………...
……………………………………...
……………………………………...…

Диаметр отверстия подшипника большой головки (с установленными
вкладышами)
Прибор установлен на … мм

УКАЗАНИЯ
ПО ИЗМЕРЕНИЮ

1 2 3  4  5  6

А                           мм













В                           мм













С                           мм













ОВАЛЬНОСТЬ   мм













            Весовая группа            малая головка
            Цветные отметки         большая  головка


Без наружного кольца подшипника скольжения

Посадочное отверстие большой          Прибор установлен на …  мм
 головки шатуна

Указания по измерению

1 2 3 4 5 6

А            мм













В            мм













С           мм













Овальность   мм













Посадочное отверстие малой головки шатуна  прибор установлен на  … мм

  А              мм













  В              мм













  С              мм













Овальность   мм













Центрирование



1 2 3 4 5 6

Отклонение от соосности











Изгиб













Заключения/ Рекомендации :                                         Проверено…………
                                                                                           Дата………………..

32



 072.30.04



УСТАНОВКА ПОШНЕЙ И ШАТУНОВ


(Коленчатый вал установлен)

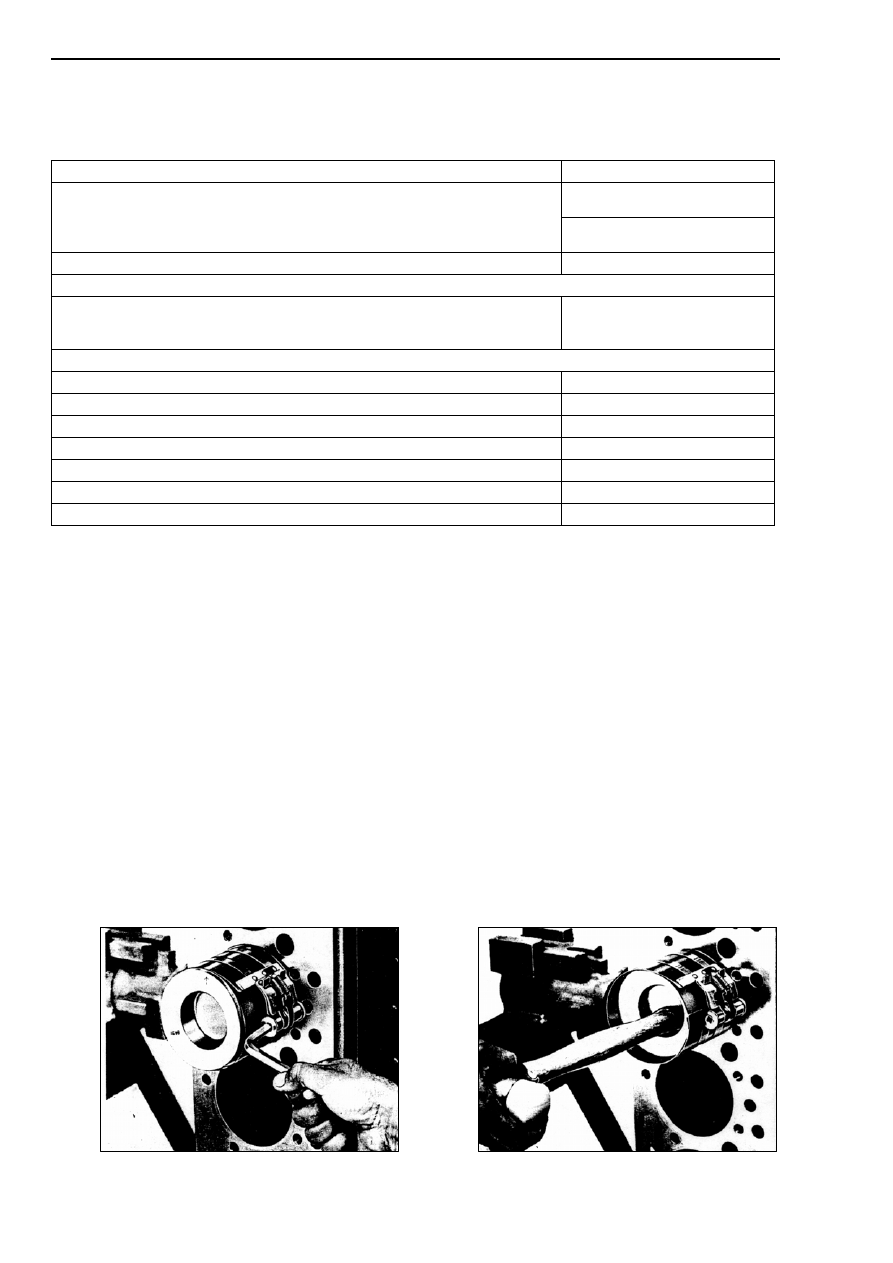

Таблица 16

Рекомендуемый осевой зазор шатуна (боковой зазор) 0.100-0.400

мм.

0.30 мм. над поверхностью

блока

Допустимое расстояние от днища поршня в ВМТ до верхней поверхности
блока цилиндра

0.105 мм. ниже поверхности

блока

Радиальный зазор между шатунными шейками и подшипниками шатуна 0.05-0.095

мм.

Момент затяжки  в кг·м.

Болты шатуна

Начальный крутящий мо-

мент10+1 кг·м дальнейшая

затяжка 90º-110º

Специальные инструменты
Нутромер индикаторный 50-75

мм

Микрометр

50-75 мм

Индикатор часового типа

ИЧ-10

Динамометрический ключ 2-20

кг·м

Расширитель поршневого кольца диаметр поршня 97

мм

Приспособление для обжимки поршневых колец 257658900206
Приспособление для угловой индексации момента затяжки

2576 5890 0204



1)

Очистите  поршень,  шатун,  поршневые  кольца  и  наружные  кольца  подшипника  скольжения,  нагрейте

поршень в горячем масле (температурой 70º – 80º С).

2)

Вставьте шатун в поршень таким образом, чтобы сторона шатуна, на которой проштампована отметка в

виде стрелки, совпадала со стороной, где расположена стрелка на поршне.

3)

Вставьте  поршневой  палец.  Установите  пружинные  стопорные  кольца  в  канавки,  используя

круглогубцы.

4)

Установите поршневые кольца при помощи расширителя поршневых колец, начиная с нижней канавки

поршня. Убедитесь, что отметка “Верх” (“Top”) на втором кольце обращена к днищу поршня.

5)

Установите вкладыши подшипника скольжения в шатуны. Убедитесь, что выступы на наружных коль-

цах установлены надлежащим образом. В случае, если старые подшипники используются заново, установите по-
меченные вкладыши в соответствующие им шатунные крышки.

6)

Смажьте моторным маслом поршень, поршневые кольца, отверстия гильзы цилиндра и подшипники.

7)

Поверните коленчатый вал и приведите шатунную шейку в верхнее положение, в котором должен быть

собран шатун.

8)

Вставьте шатун с поршнем в отверстие цилиндра таким образом, чтобы стрелка на днище поршня ука-

зывала вперед (в направлении корпуса распределительных шестерён).

9)

Расположите  в  шахматном  порядке  промежутки  между  поршневыми  кольцами  таким  образом,  чтобы

они были развернуты на 180º. Зажмите поршневые кольца при помощи приспособления 2576 5890 0206 таким об-
разом, чтобы поршень мог скользить без больших усилий. Проталкивайте поршень в гильзу цилиндра постепен-
но,  используя  рукоятку  киянки  до  того момента,  пока шатун  совместится  с шатунной  шейкой.  Затем  медленно
вращайте коленчатый вал и одновременно проталкивайте поршень с пальцами до тех пор, пока шатунная шейка
не достигнет НМТ (рис.39 а, б).


















а )

б )

РИС. 39



33

10)  Установите крышку нижней головки шатуна с подшипником на шатун. Убедитесь, что номера шатуна и

крышки соответствуют друг другу, а выступы наружного кольца подшипника скольжения были на одной и той
же стороне. Вручную затяните болты крышки шатуна.

11)  Соберите другую группу поршень-шатун таким же образом.
12)  Поверните коленчатый вал и приведите любую пару поршней в НМТ. Закрутите болты крепления этой

пары при помощи динамометрического ключа до начального крутящего момента 10+1 кг·м и далее затягивайте
их на 90

0

– 110

0

, используя прибор показателя угла 2576 5890 0204. Таким же образом закрепите оставшиеся бол-

ты (рис.40).


















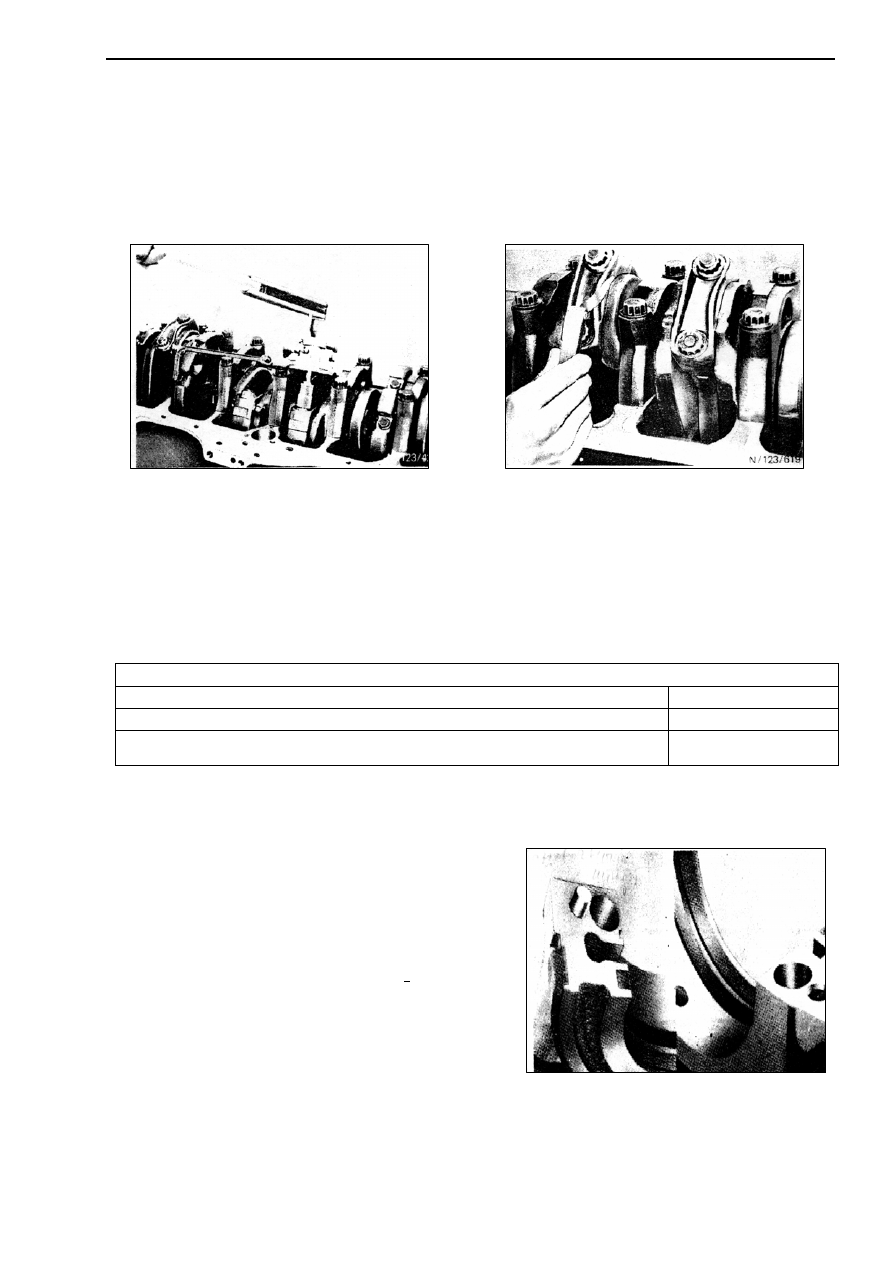

РИС. 40

РИС. 41

13)  Проверьте осевой зазор шатуна (боковой зазор) и расстояние между днищем поршня (в ВМТ) и верхней

поверхностью блока цилиндров. Они должны находиться в установленных пределах (рис. 41).

14)  Проверьте свободный ход подшипников шатуна.


 072.30.05



СНЯТИЕ КОЛЕНЧАТОГО ВАЛА


(Головка цилиндра, поршни с шатунами, масляный поддон, масляный насос, демпфер колебаний и маховик

сняты)





Таблица 17

Специальные инструменты
Съёмник для шестерни коленчатого вала

312 589 0733

Съёмник для подшипника первичного вала КПП

2576 5890 0208

Оправка для установки манжеты коленвала в крышку корпуса распределитель-
ных шестерен

312 589 1239


1)

Открутите болты крышки корпуса распределительных шестерен и равномерно, подталкивая её, снимите

с направляющих штифтов.

2)

Открутите и снимите нижнюю половину корпуса распределительных шестерен.

3)

Открутите болты крышки подшипников. Постукивая

по  крышкам  подшипников  пластмассовой  киянкой,  выньте
крышки  с  подшипниками  скольжения.  Снимите  коленчатый
вал из блока цилиндров.

4)

Удалите  вкладыши  подшипника  скольжения  из  кар-

тера двигателя и крышек. Пометьте их краской на задней сто-
роне на тот случай, если их понадобится использовать повтор-
но.

5)

Удалите  сальниковую  набивку  на  7

м

  коренном  под-

шипнике из блока и крышки (рис. 42).

6)

Удалите  центрирующий  подшипник  шейки  коленча-

того вала, используя съёмник 2576 5890 0208  (рис. 43).

7)

Проверьте  шестерню  коленчатого  вала  на  наличие

износа,  царапин,  сколов  и  снимите  её,  при  помощи  съёмника
312 589 0733  (рис. 44).





РИС. 42
