Renault 19. Manual - parte 198

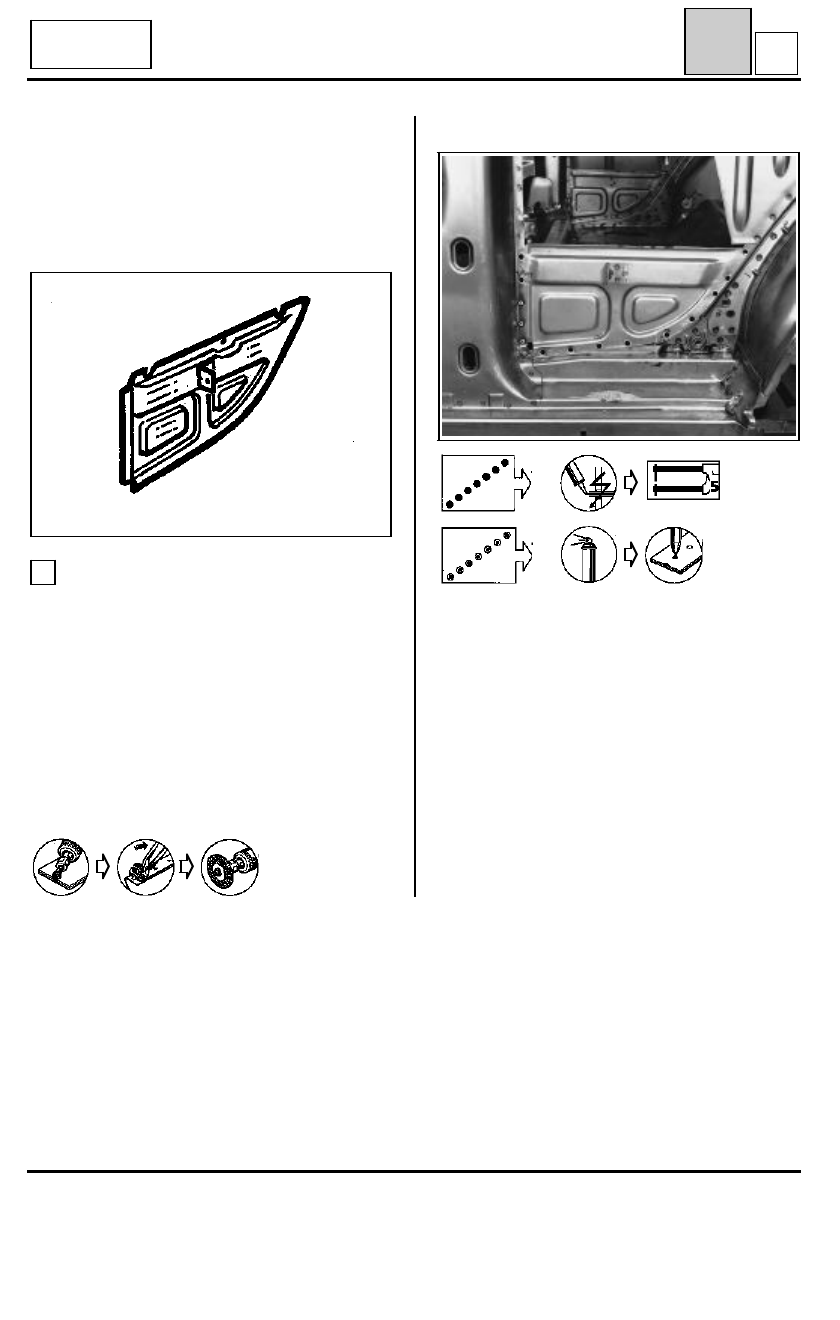

ESTRUCTURA SUPERIOR TRASERA

Forro de panel de aleta ensamblado

44

D

D53

Cabriolet

Soldadura (continuación)

UNION CON TRAVESAÑO SUPERIOR DEL PASO
DE RUEDA

5

Recuerde : ver

44

-

N

Photo page 44-10

Photo page 44-10

Nota :

Para la soldadura con el panel de aleta

trasera, consultar el párrafo : 44.

Después de pintar y antes de guarnecer, efectuar
el tratamiento de protección de los cuerpos
huecos.

44-35

UNION CON  PIE MEDIO, BAJO DE CAJA Y
PASO DE RUEDA

Espesor de las chapas en (mm)

Bajo de caja

1,5

Cierre del bajo de caja

1,5

Forro del panel

0,88

Pie medio

1,25

Refuerzo del pie medio

1,5

Desgrapado

15 puntos de soldadura eléctrica.

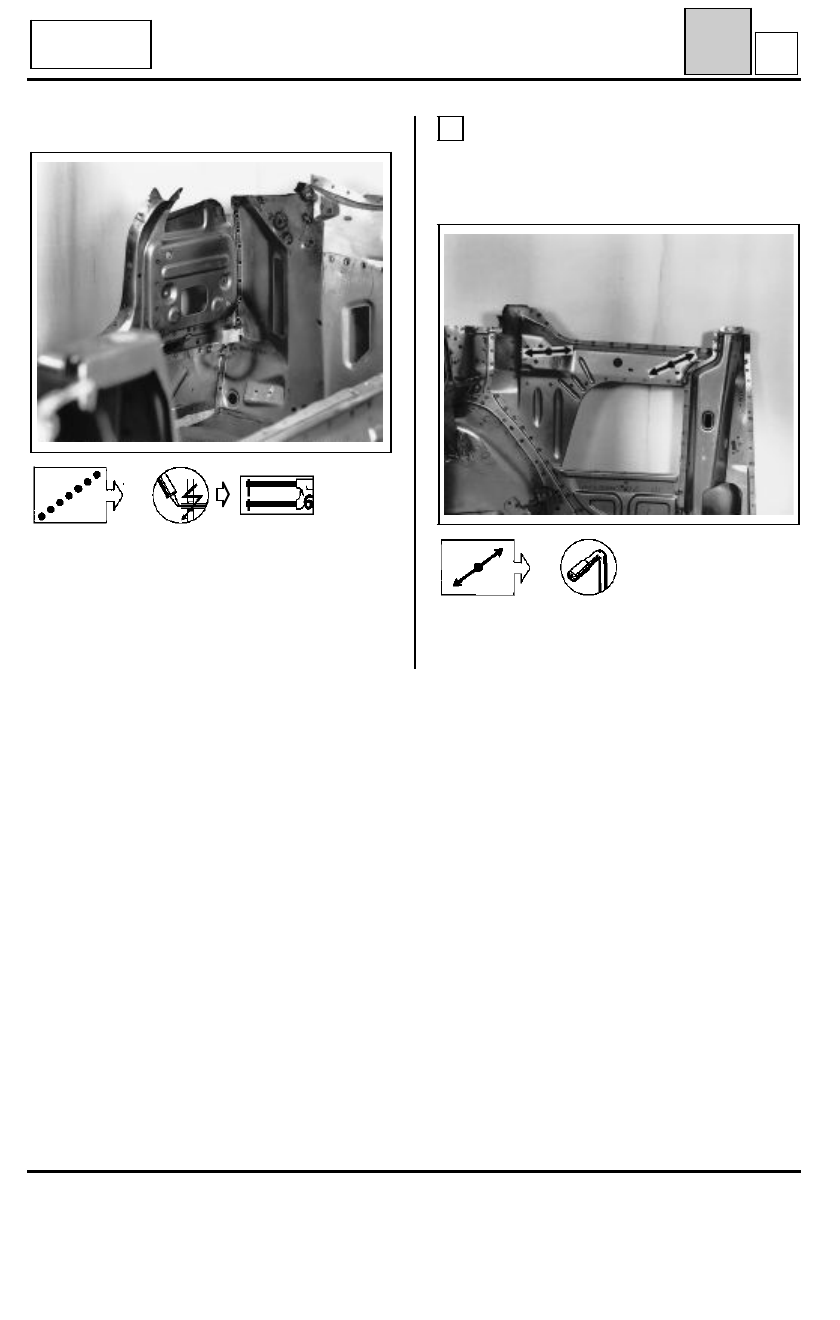

ESTRUCTURA SUPERIOR TRASERA

Forro inferior delantero de panel de aleta

44

E

PRS4419

D53

Cabriolet

1

Soldadura

Ø D = 8 mm

Photo page 44-11

Esta operación no se puede efectuar más que tras
la extracción del panel de aleta.

COMPOSICION DE LA PIEZA A.P.R.

- Forro desnudo.
- Soporte del elevalunas.

44-36

UNION CON PIE MEDIO

Consultar la operación "Forro del panel de aleta
ensamblado" :

44

-D

.

UNION CON PASO DE RUEDA Y FORRO
TRASERO

Espesor de las chapas en (mm)

Forro del panel

0,88

Paso de rueda interior

1,2

Paso de rueda exterior

0,88

Desgrapado

15 puntos de soldadura eléctrica.

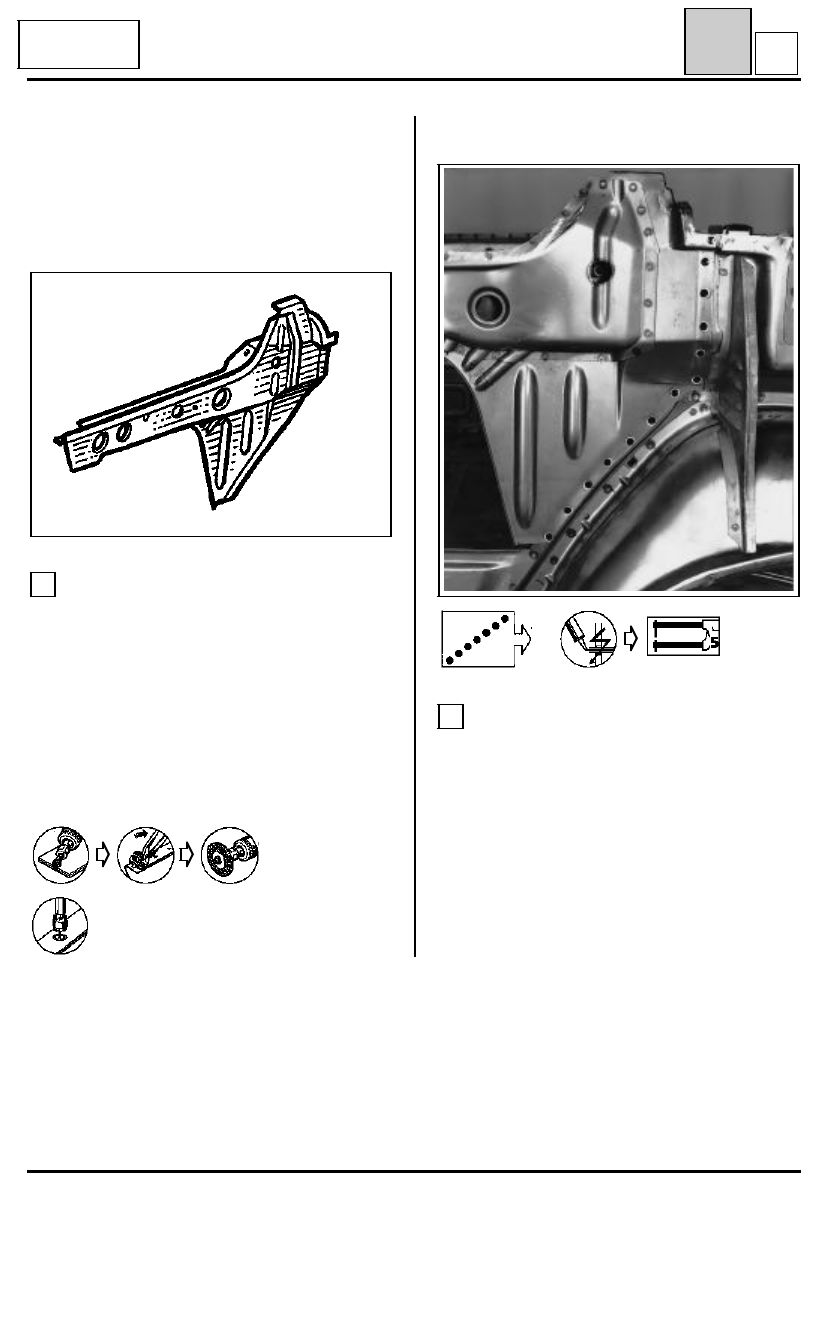

ESTRUCTURA SUPERIOR TRASERA

Forro superior delantero de panel de aleta

44

F

D53

Cabriolet

PRS4420

1

Soldadura

2

Photo page 44-12

Esta operación no se puede efectuar más que tras
desmontar el panel de aleta.

COMPOSICION DE LA PIEZA APR

- Riostra de fijación de la capota.
- Tensor.

44-37

UNION CON PISO TRASERO Y SOPORTE DE
LUCES

UNION CON PASO DE RUEDA, VIERTEAGUAS
DE CAPOT Y FORRO DELANTERO

Espesor de las chapas en (mm)

Forro trasero

0,88

Forro delantero

0,88

Vierteaguas

0,88

Paso de rueda exterior

0,88

Paso de rueda interior

1,2

Desgrapado

A -

En el paso de rueda :
10 puntos de soldadura eléctrica.

B -

En el vierteaguas del capot :
5 puntos de soldadura eléctrica.

C -

En la parte delantera :
5 puntos de soldadura eléctrica.

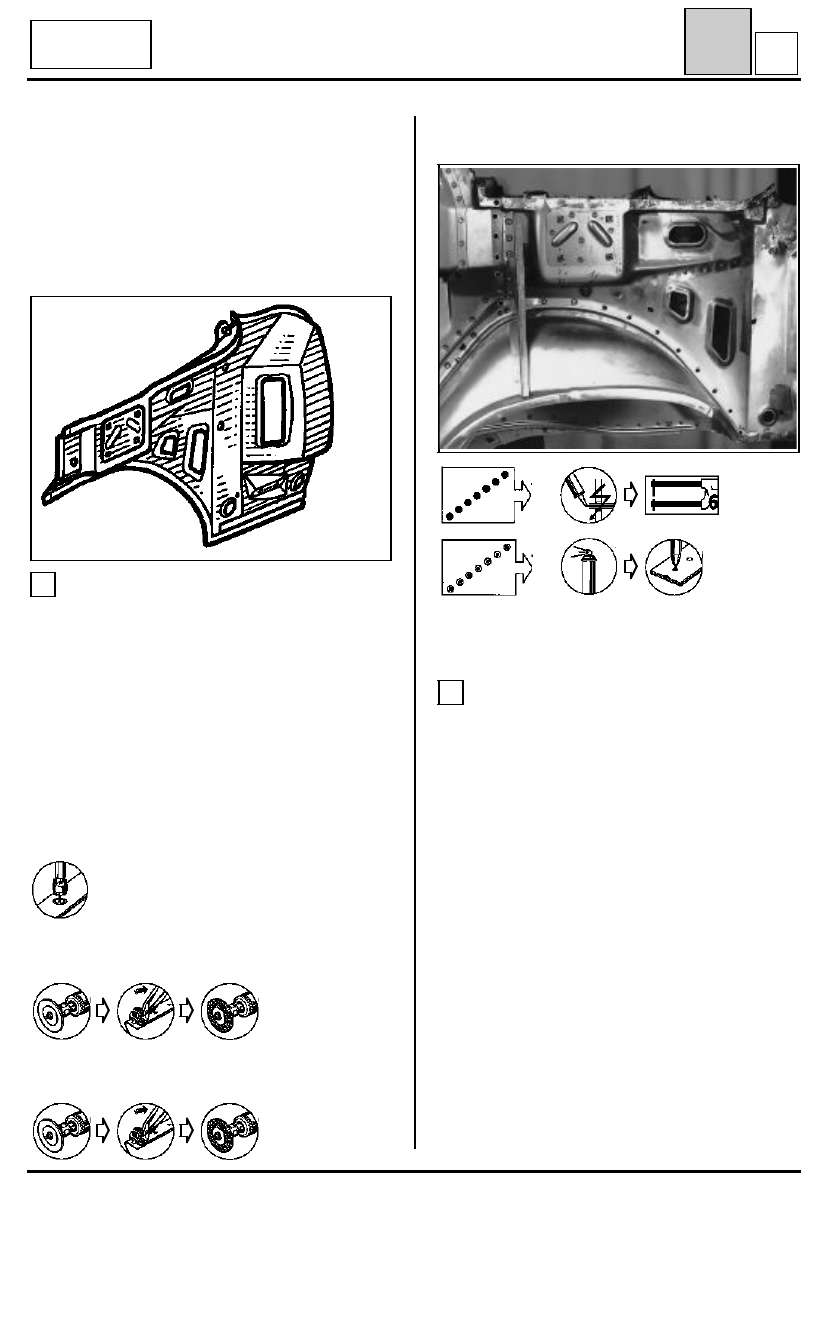

ESTRUCTURA SUPERIOR TRASERA

Forro trasero de panel de aleta

44

G

D53

Cabriolet

PRS4421

Soldadura

Photo page 44-13

1

Ø D = 6 mm

2

Consultar el capítulo :

44

-

2A

Esta operación no se puede efectuar más que tras
la extracción del panel de aleta.

COMPOSICION DE LA PIEZA A.P.R.

- Refuerzo del equilibrador.
- Pletina del equilibrador.
- Refuerzo de cerradura.

44-38
