Renault 19. Manual - parte 196

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

C

PRS4418

L53

Chamade

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :
-  forro de custodia,
-  añadido superior de costado de caja.

Espesor de las chapas (mm)

Añadido superior de costado de caja

0,67

Costado de caja

1,1

Forro de viga

0,67

Forro de custodia

0,67

Desgrapado

8 puntos de soldadura eléctrica

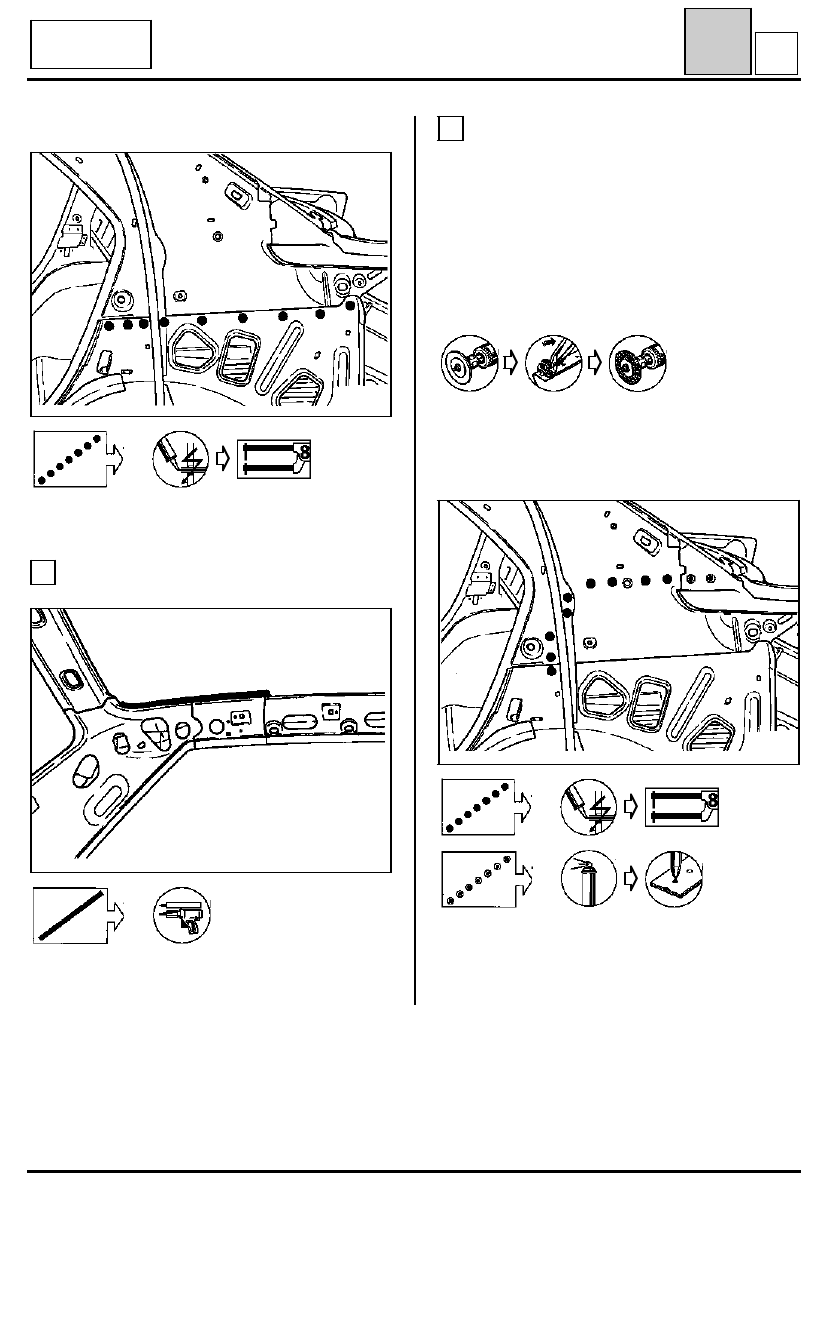

UNION CON ALTO DE CAJA

1

5 puntos de soldadura eléctrica

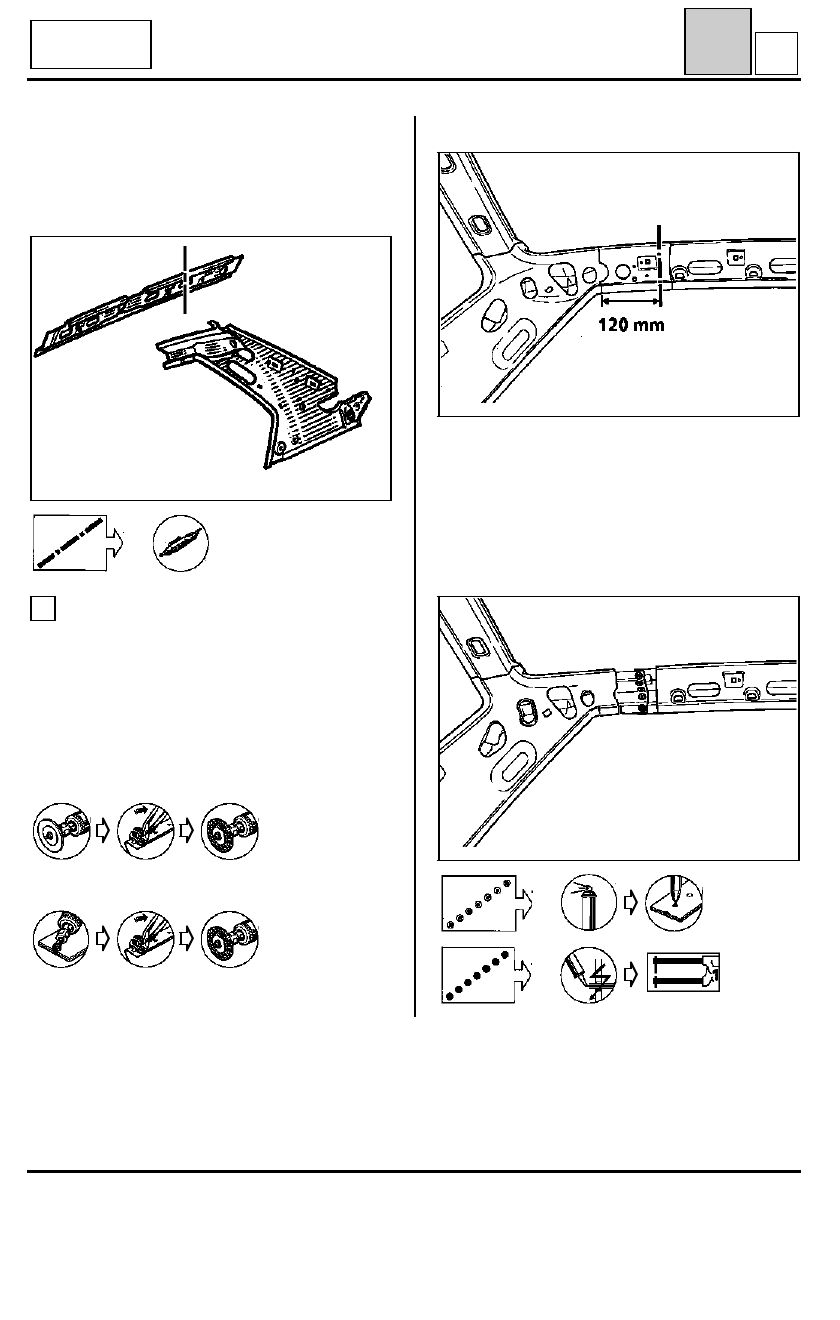

Particularidad de la extracción

El acceso a los puntos de soldadura del añadido
del costado de caja requiere una extracción par-
cial del forro de viga. Cortar éste a la cota
X = 125 mm

Soldadura

93099S

93098S

44-27

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

C

93097S

L53

Chamade

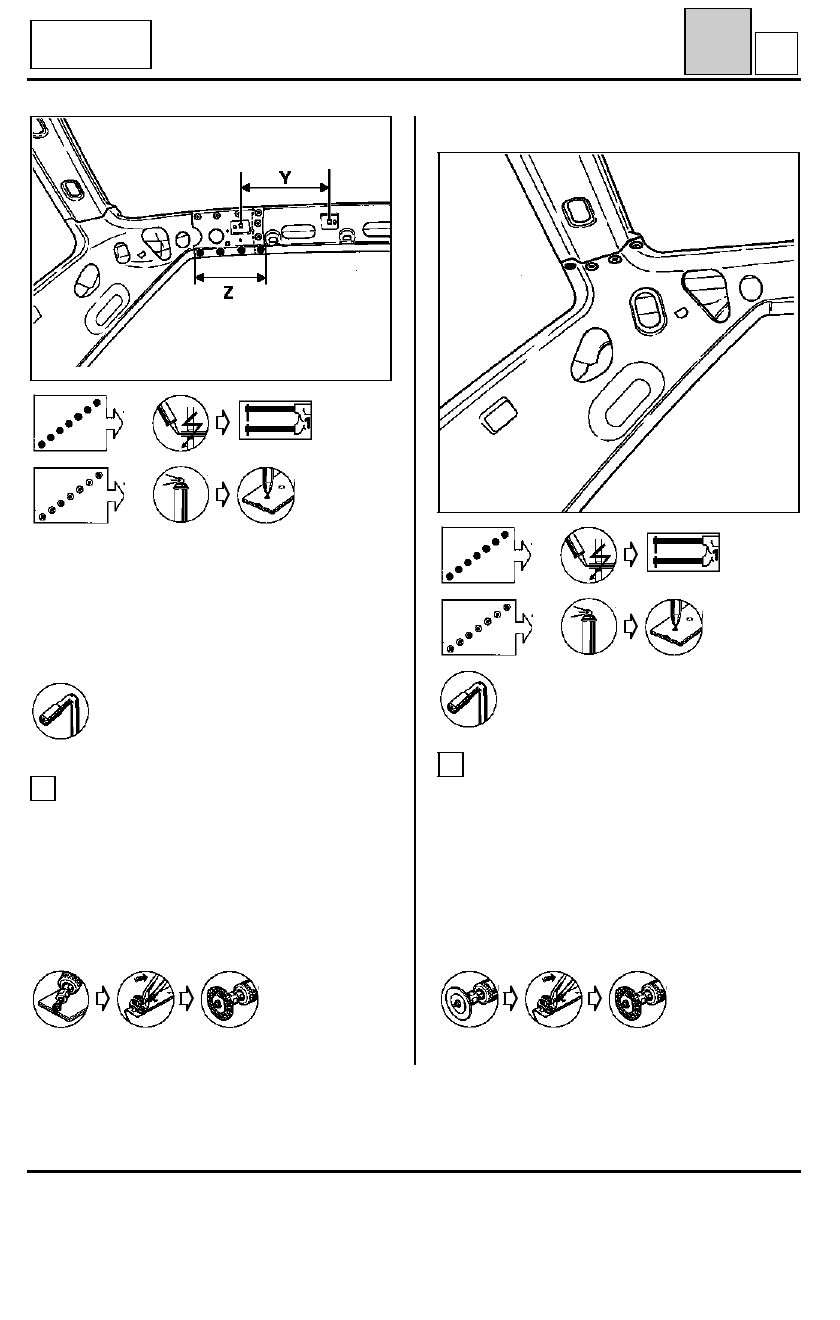

Cortar un trozo del forro de viga nuevo a la cota Z
= 145 mm

.

En el esquema anterior, la línea discontinua
representa el corte efectuado en el vehículo
durante la operación de desgrapado. La cota Y =
180 mm

 sirve para posicionar la parte nueva.

UNION CON TRAVESAÑO TRASERO DE
 TECHO

2

Espesor de las chapas (mm)

Forro de custodia

0,67

Techo

0,67

Travesaño trasero de techo

0,67

Desgrapado

4 puntos de soldadura eléctrica

Soldadura

UNION CON PASO DE RUEDA EXTERIOR

3

Espesor de las chapas (mm)

Forro de custodia

0,67

Paso de rueda exterior

0,67

Arco de custodia

0,97

Tableta lateral

0,97

Refuerzo fijación respaldo

1,25

Desgrapado

9 puntos de soldadura eléctrica

93099-1R

44-28

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

C

93096S

L53

Chamade

- 3 puntos de soldadura en 3 espesores

- 2 puntos de taponado a efectuar desde el

interior del vehículo.

UNION CON TABLETA LATERAL

5

Soldadura

- 4  puntos en tres espesores

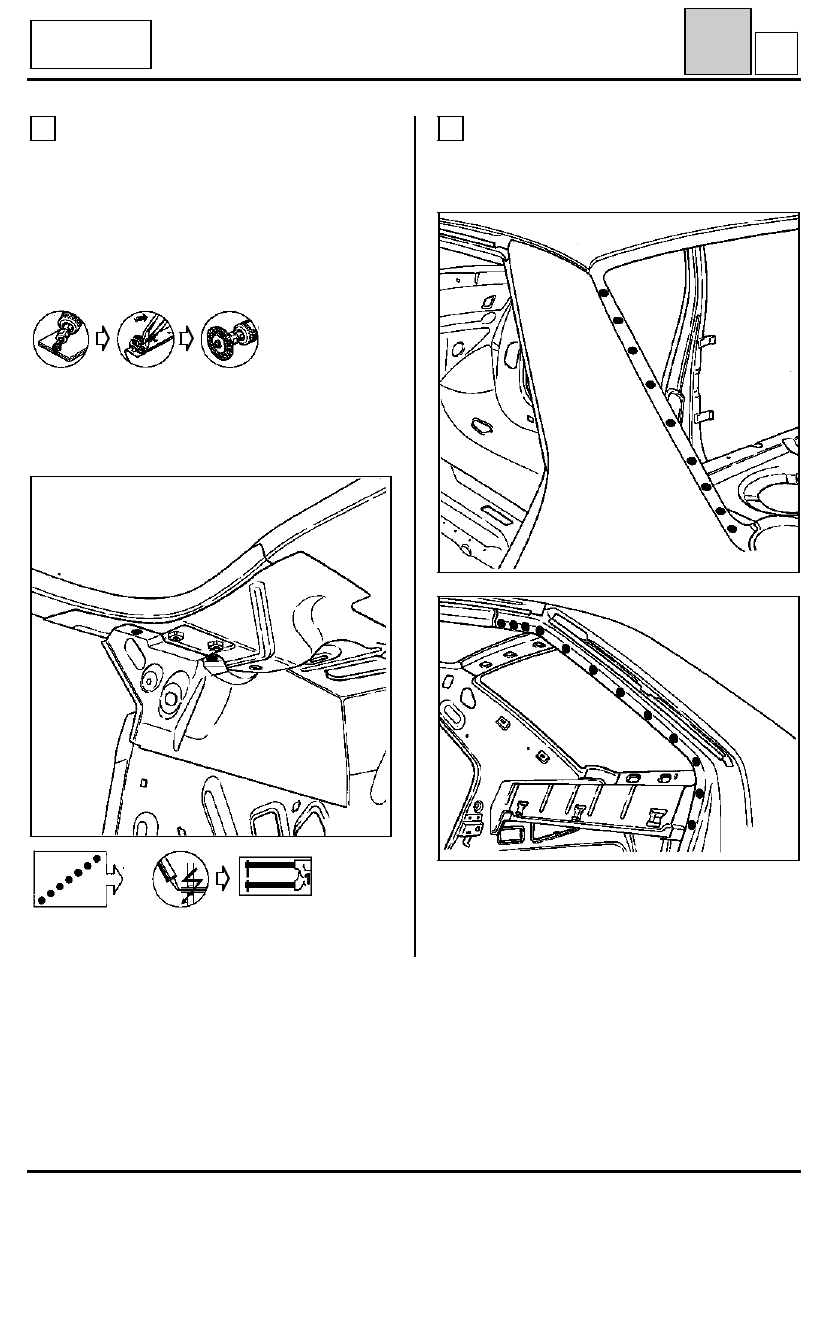

UNION CON CHAPA DE TECHO

4

Aplicar un cordón de masilla de pegado para
chapa.

Espesor de las chapas (mm)

Forro de custodia

0,67

Tableta lateral

0,97

Arco de custodia

0,97

Paso de rueda exterior

0,67

Desgrapado

11 puntos de soldadura eléctrica

Soldadura

93099-4S

93095S

44-29

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

C

93094S

L53

Chamade

UNION CON VIERTEAGUAS LATERAL

6

Espesor de las chapas (mm)

Forro de custodia

0,67

Vierteaguas lateral

0,97

Riostra soporte enrollador

1,20

Desgrapado

2 puntos de soldadura eléctrica

Soldadura

- 2 puntos en 3 espesores

UNION CON PANEL DE ALETA

7

Recuerde : ver

44

-

A

-3

93116S

93115S

44-30
