Renault 19. Manual - parte 195

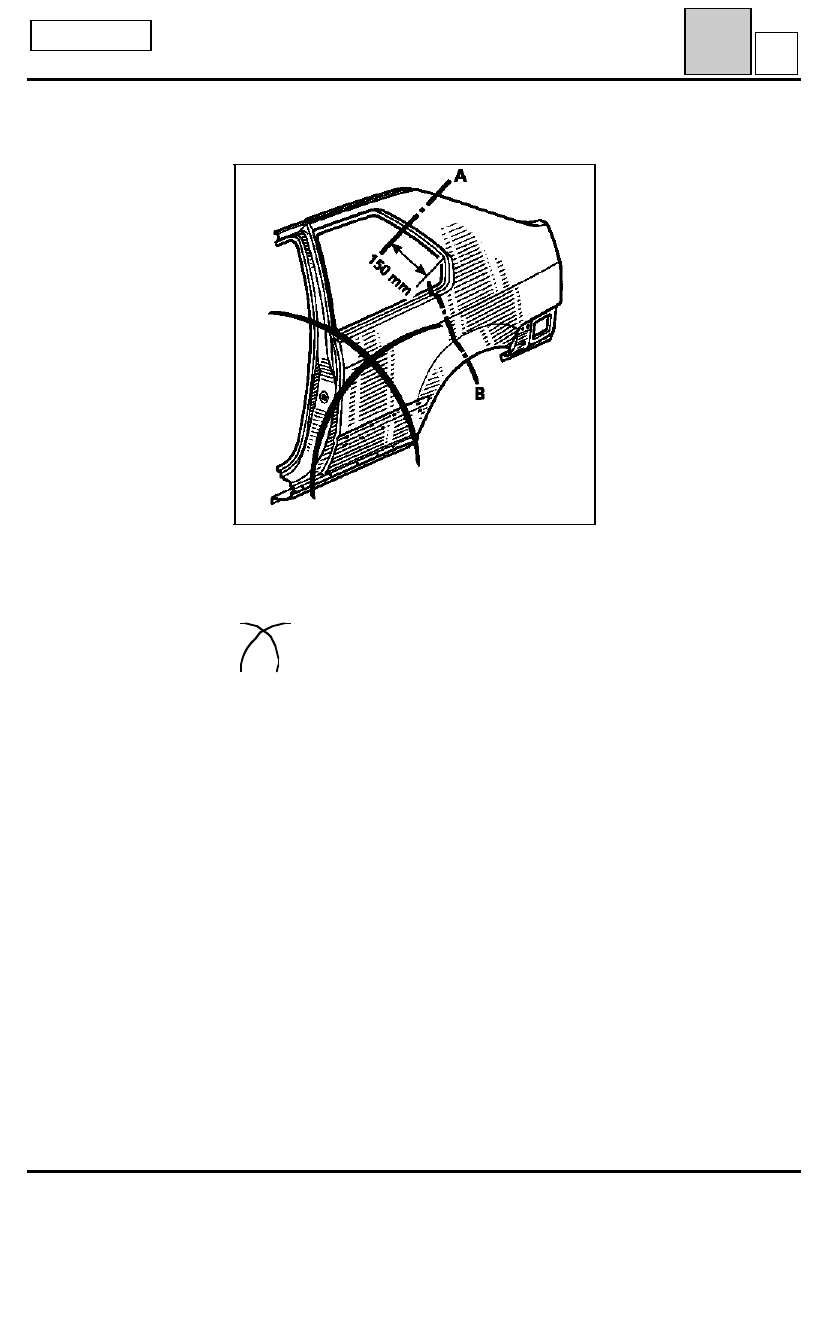

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte AB)

44

B

PRS4414

El método general de sustitución del panel es
idéntico al B53, tan sólo los lugares de cortes en
superposición son diferentes.

PARTICULARIDADES

C53

Zona no utilizada

44-23

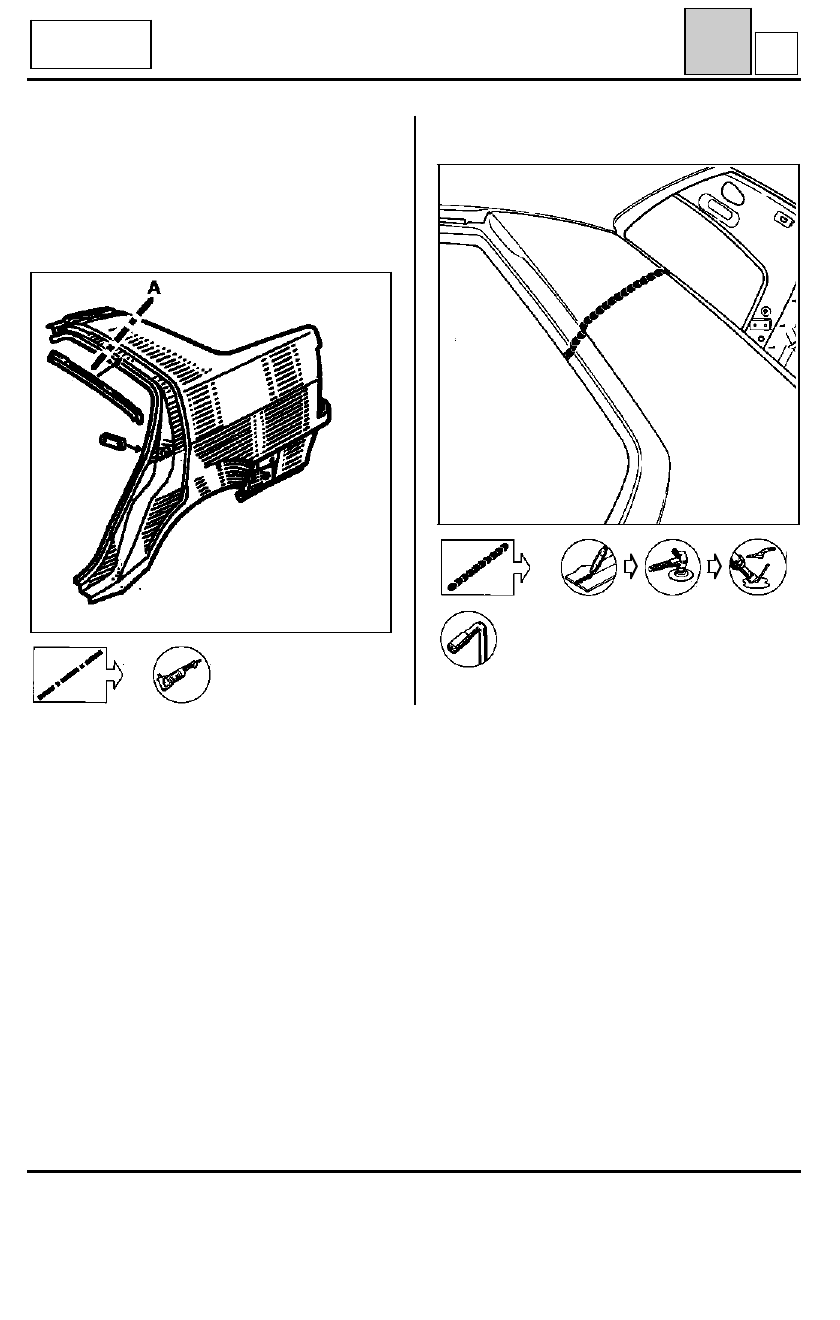

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte A)

44

B

93104S

Esta operación es una variante de la anterior. A
continuación, sólo se tratan sus particularidades.

COMPOSICION DE LA PIEZA A.P.R.

Idéntica a la anterior.

L53

Chamade

PRS4416

Soldadura

44-24

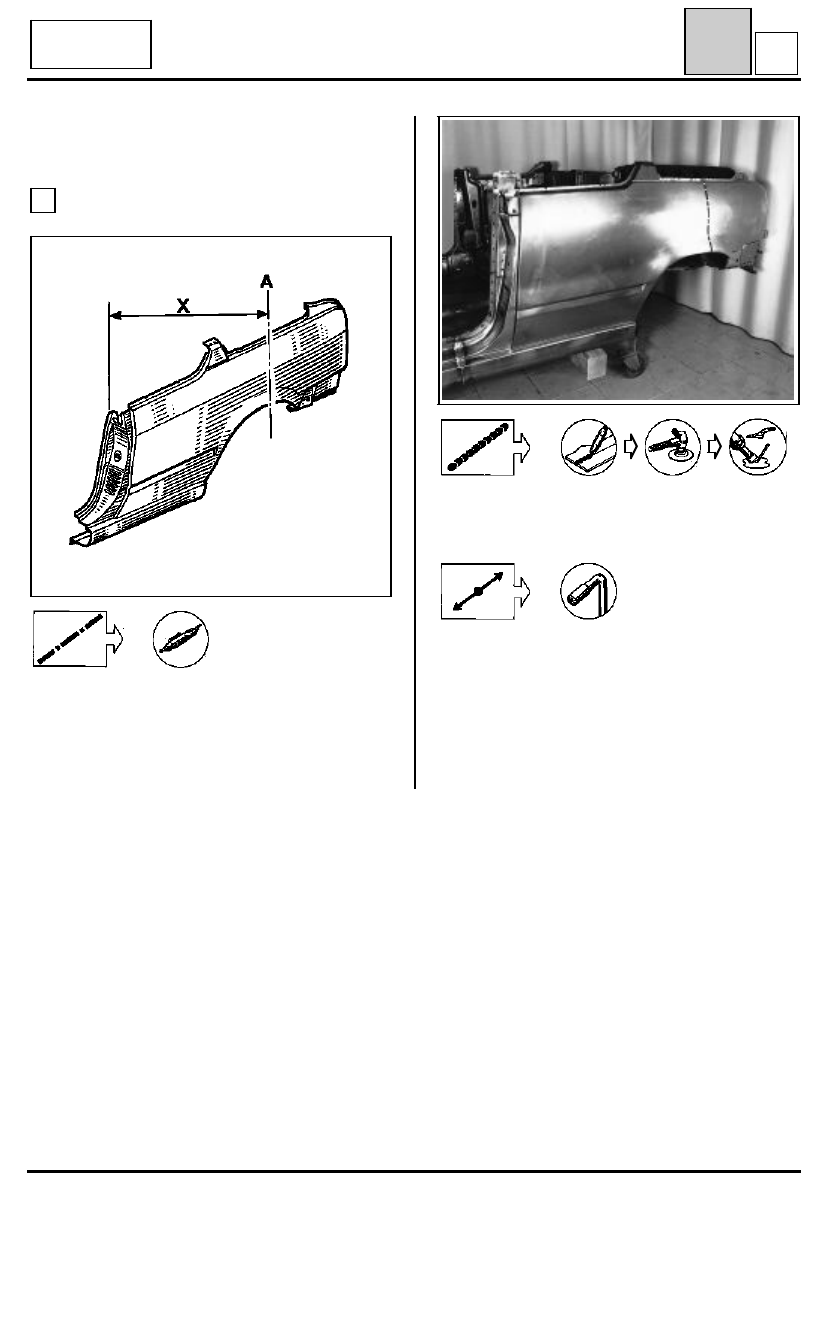

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasero parcial (corte A)

44

B

Extraer la pieza dañada parcialmente según las
consignas de la operación anterior.

D53

Cabriolet

CORTE PARCIAL

1

PRS4415

X = 920 mm.

Desgrapado

Longitud de corte 400 mm.

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos (parte
interna del panel de aleta).

Photo page 44-6

44-25

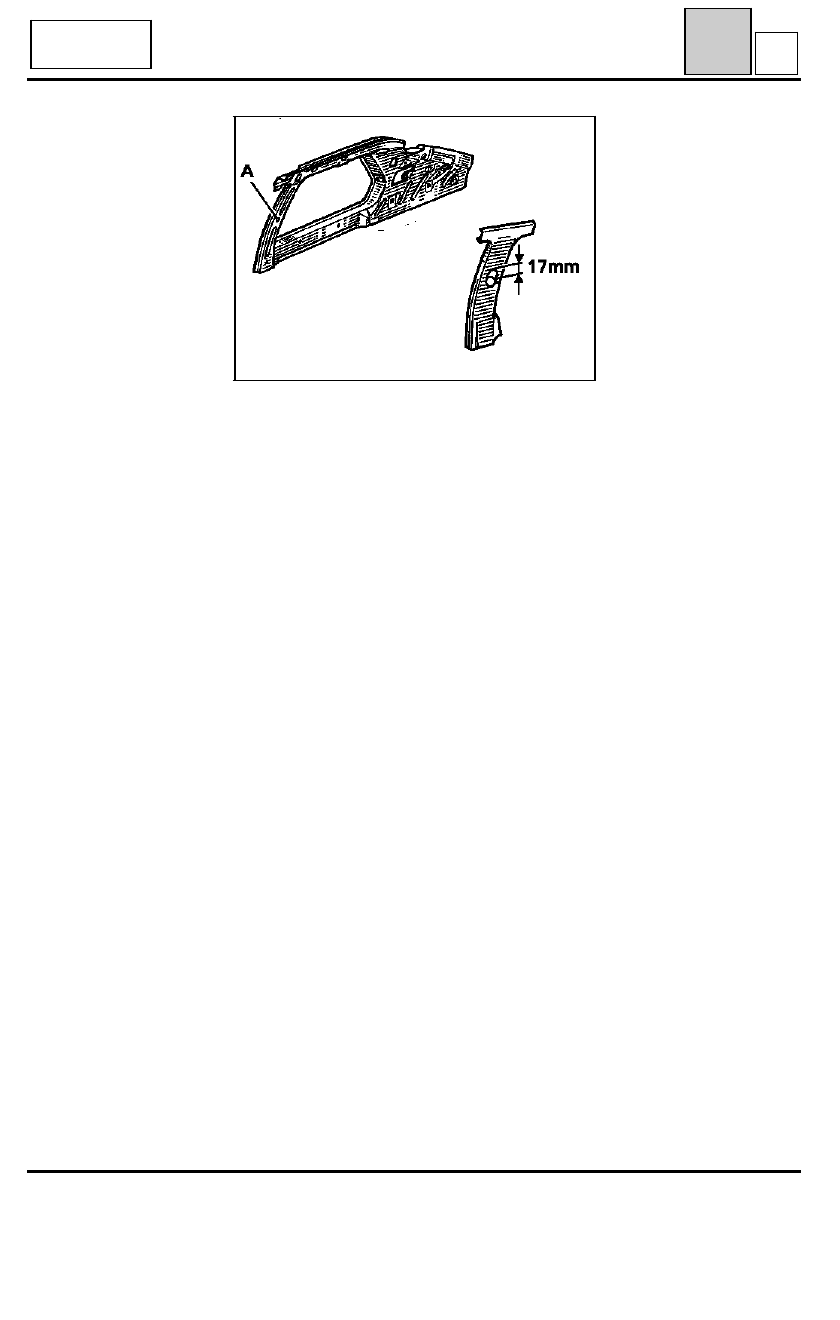

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

C

PRS4445

Estos vehículos están equipados con una fijación
de cinturón regulable, el APR sólo suministra pie-
zas del tipo fase II, que pueden recibir todos los ti-
pos de cinturones. El orificio (A) de fijación ha sido
decalado 17 mm hacia arriba. Por consiguiente, al
sustituir ya sea un forro de custodia, ya sea una
carrocería completa en un vehículo fase I, será ne-
cesario agrandar 17 mm hacia arriba el orificio de
origen del guarnecido del pie (ver párrafo guarne-
cido del pie).

Todos tipos

Fase I

44-26
