ESTRUCTURA SUPERIOR TRASERA

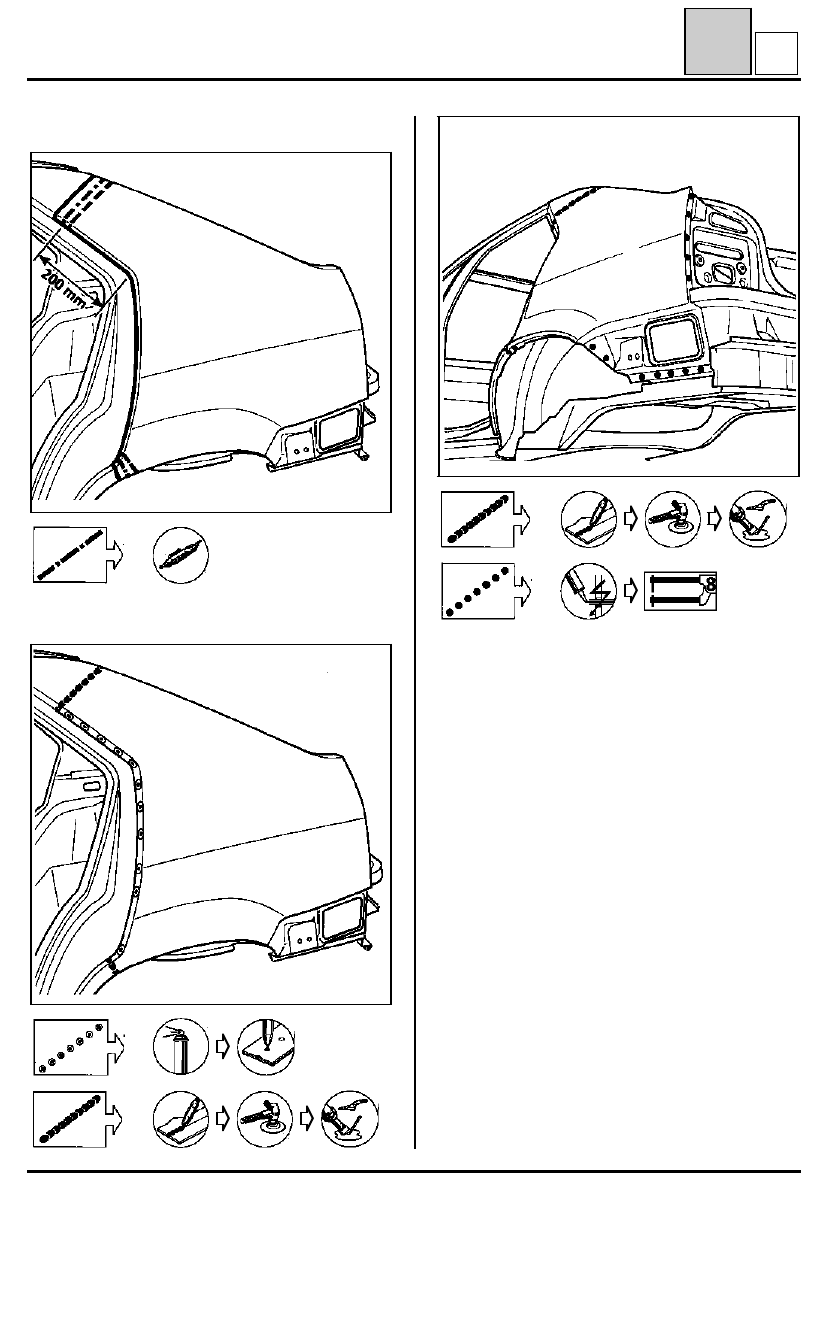

Panel de aleta parcial (corte B)

CORTE EN SUPERPOSICION

44

B

92406S

92405S

Soldadura

92405-2S

D = 5 mm

e = 1,4 mm
H = 60 mm

44-19

ESTRUCTURA SUPERIOR TRASERA

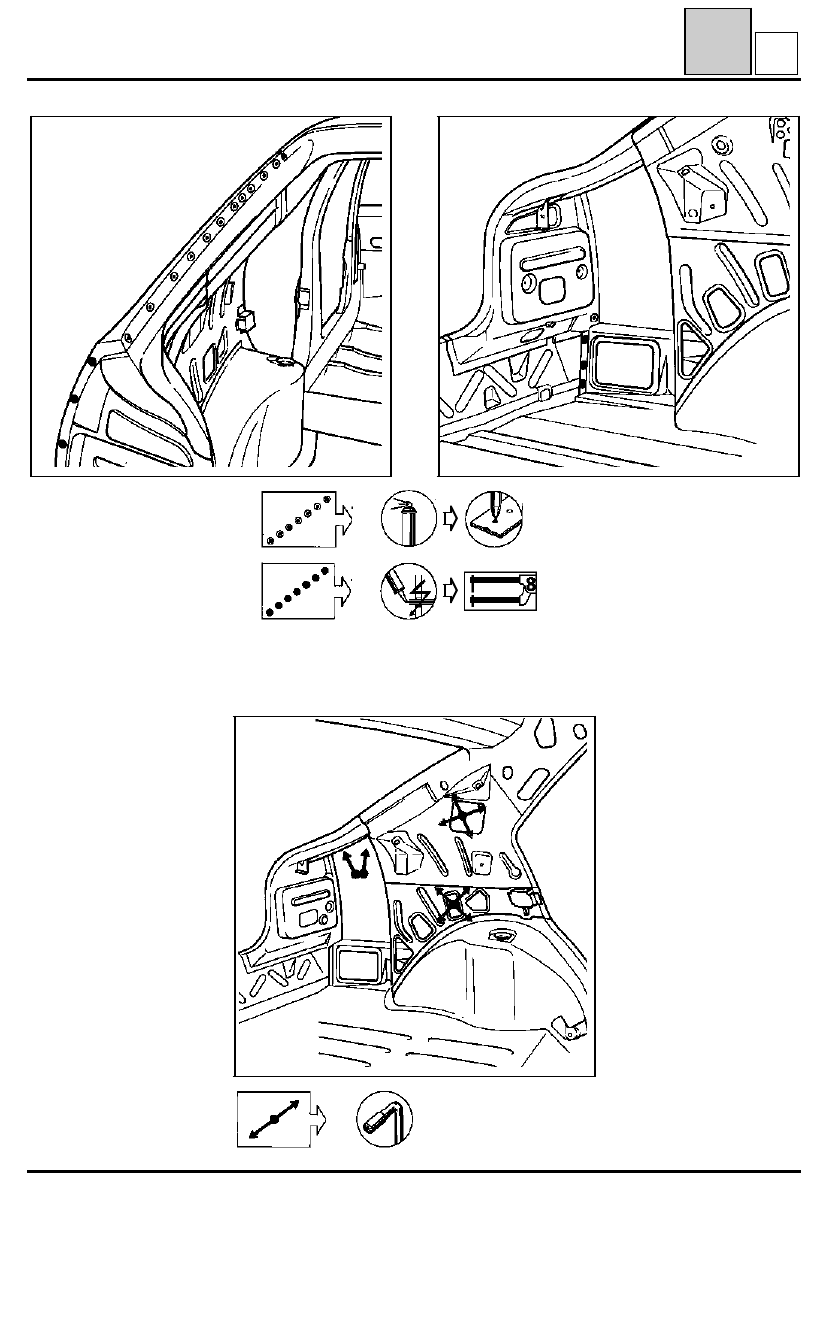

Panel de aleta parcial (corte B)

44

B

92408S

D = 5 mm

92407S

e = 1,4 mm
H = 60 mm

PROTECCION ANTI-CORROSION

92409S

44-20

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte A)

44

B

92363R9

C53

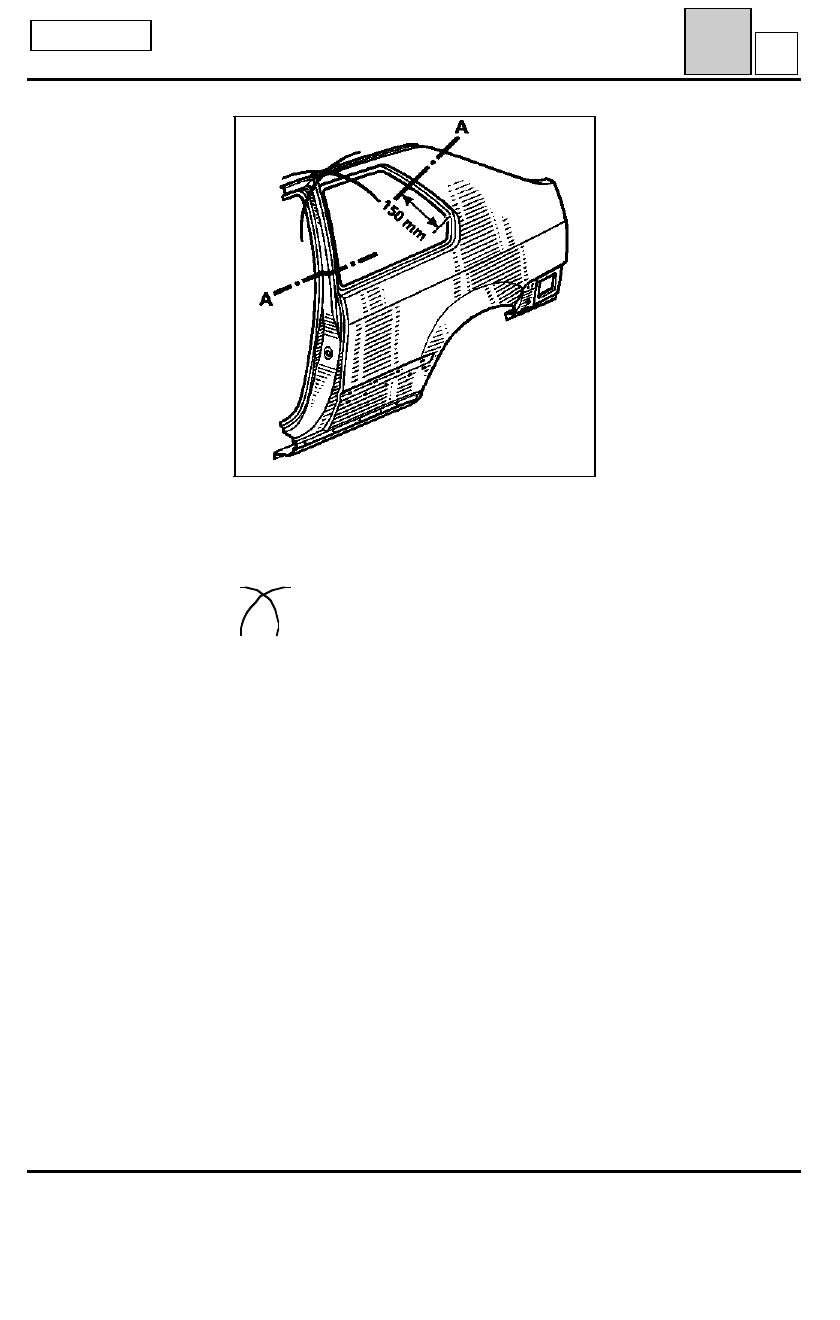

El método general de sustitución del panel es
idéntico al B53, tan sólo los lugares de cortes en
superposición son diferentes.

Zona no utilizada

44-21

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte A)

44

B

PRS4436

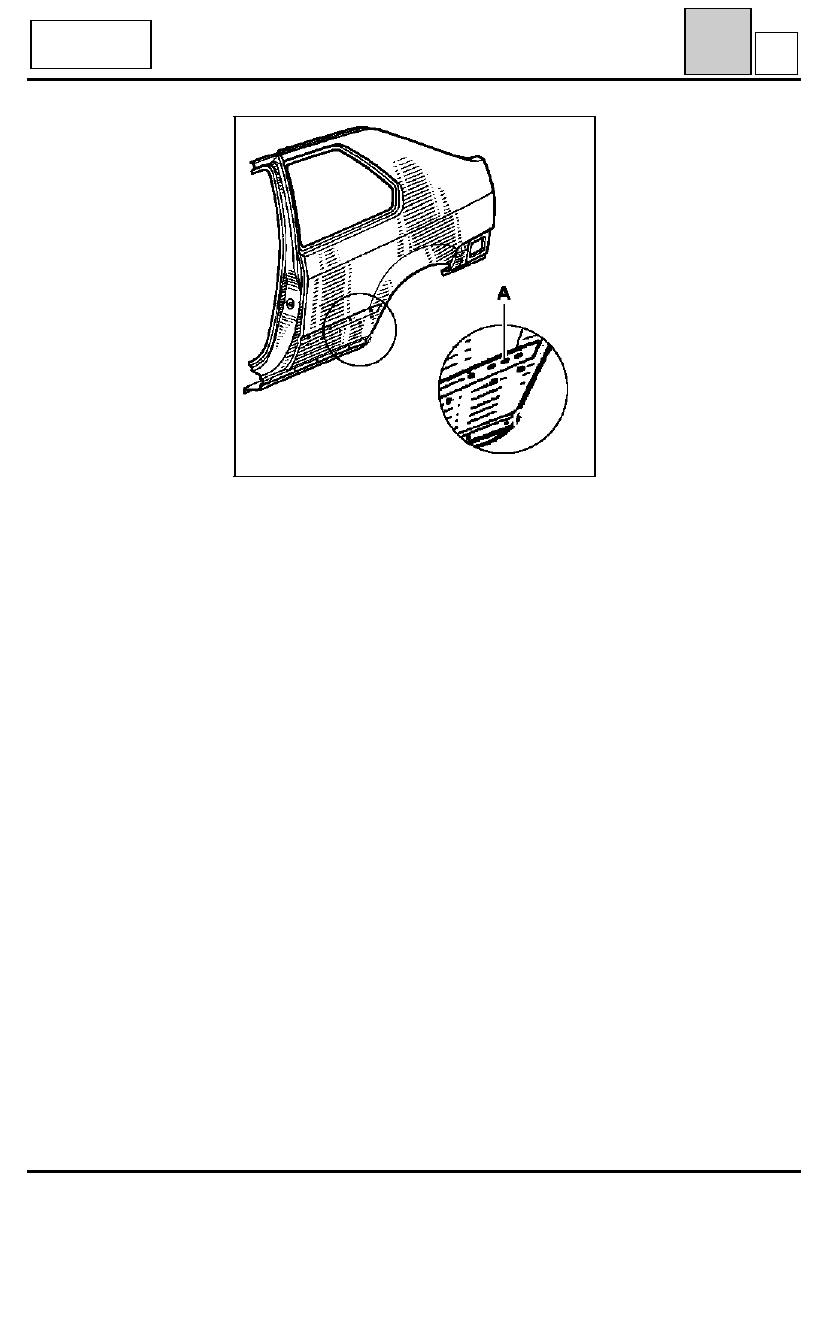

El A.P.R. sólo suministra piezas de tipo fase II, con
una sola fila de orificios de fijación de la moldura
de cintura de caja. Para los vehículos fase I, prever
también el pedido de las grapas adhesivas para la
fijación de la moldura fase I.

NOTA

: el penúltimo orificio (a) no es utilizado pa-

ra la fijación de la moldura fase I y será necesario
por razones de estanquidad, obstruirlo mediante
una pastilla adhesiva o con una bola de masilla
(ver PR).

C53 / S53

Fase I

44-22
