Renault 19. Manual - parte 192

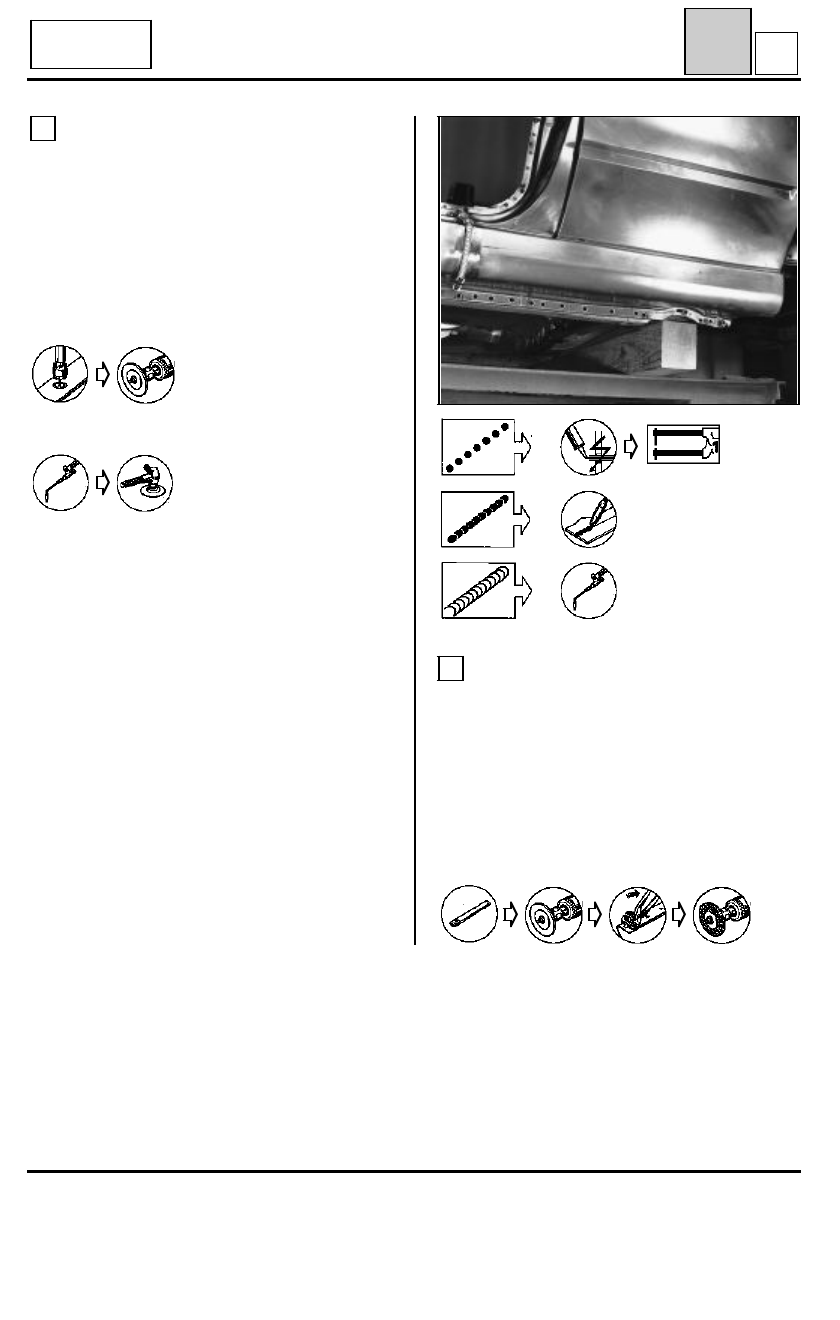

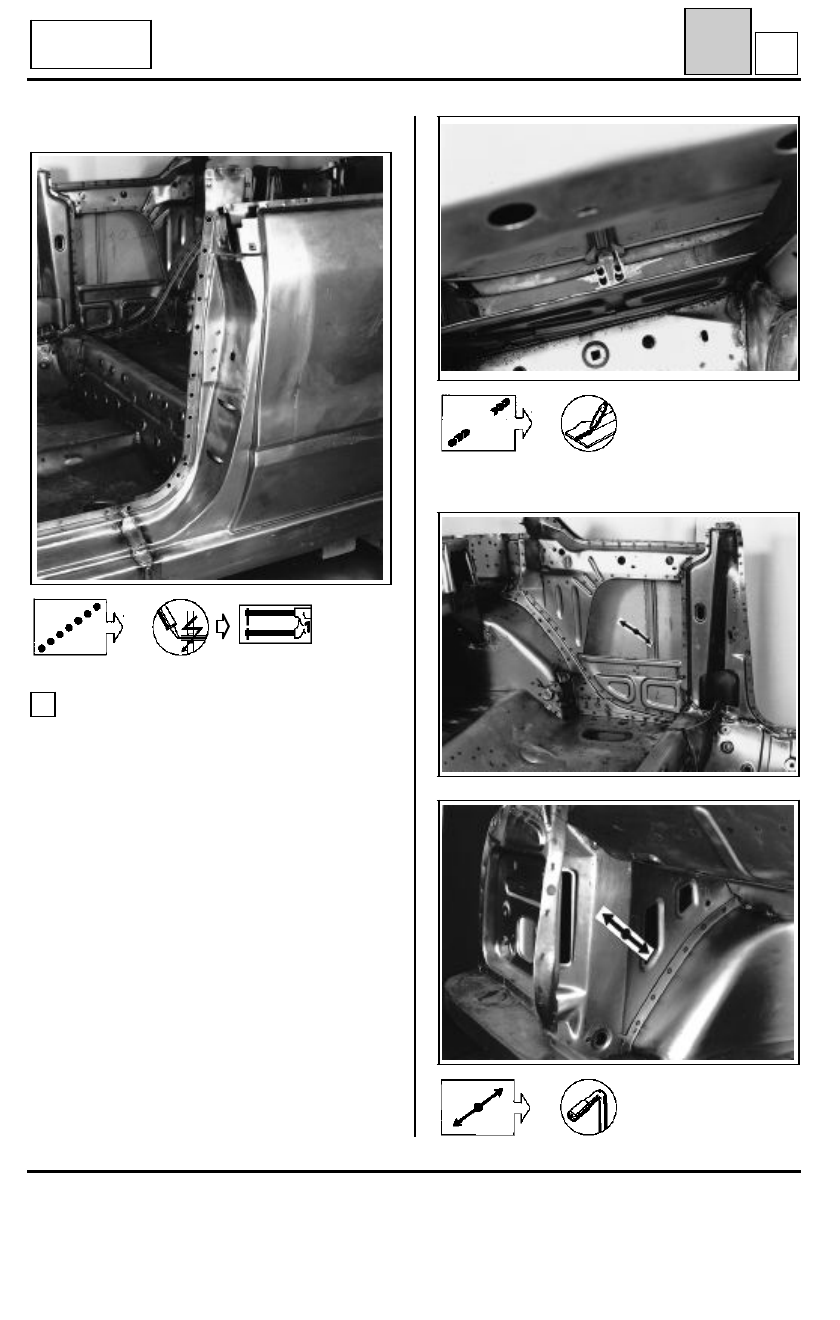

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasero completo

44

A

D53

Cabriolet

UNION CON BAJO DE CAJA Y PIE MEDIO

4

Espesor de las chapas (mm)

Panel de aleta

0,88

Bajo de caja

1,5

Desgrapado

15 puntos de soldadura eléctrica.
2 cordones MAG 30 mm.

1 cordón de soldadura.

Soldaduras

Nota :

En la parte inferior del bajo de caja, los

puntos de soldadura deberán ser efectuados en
los huecos, para evitar la soldadura de 4 chapas en
superposición.

Photo page 44-4

UNION CON PIE MEDIO

5

Espesor de las chapas (mm)

Panel de aleta

0,88

Pie medio

1,25

Forro del pie

1,5

Desgrapado

14 puntos de soldadura eléctrica.

44-11

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasero completo

44

A

D53

Cabriolet

Soldadura

UNION CON BAJO DE CAJA Y TENSOR DE
PANEL

6

Espesor de las chapas (mm)

Tensor

0,6

Bajo de caja

1,5

Desgrapado

2 cordones MAG de 10 mm

Protección de los cuerpos huecos :

Photo page 44-5

Photo page 44-5

Photo page 44-5

Photo page 44-5

44-12

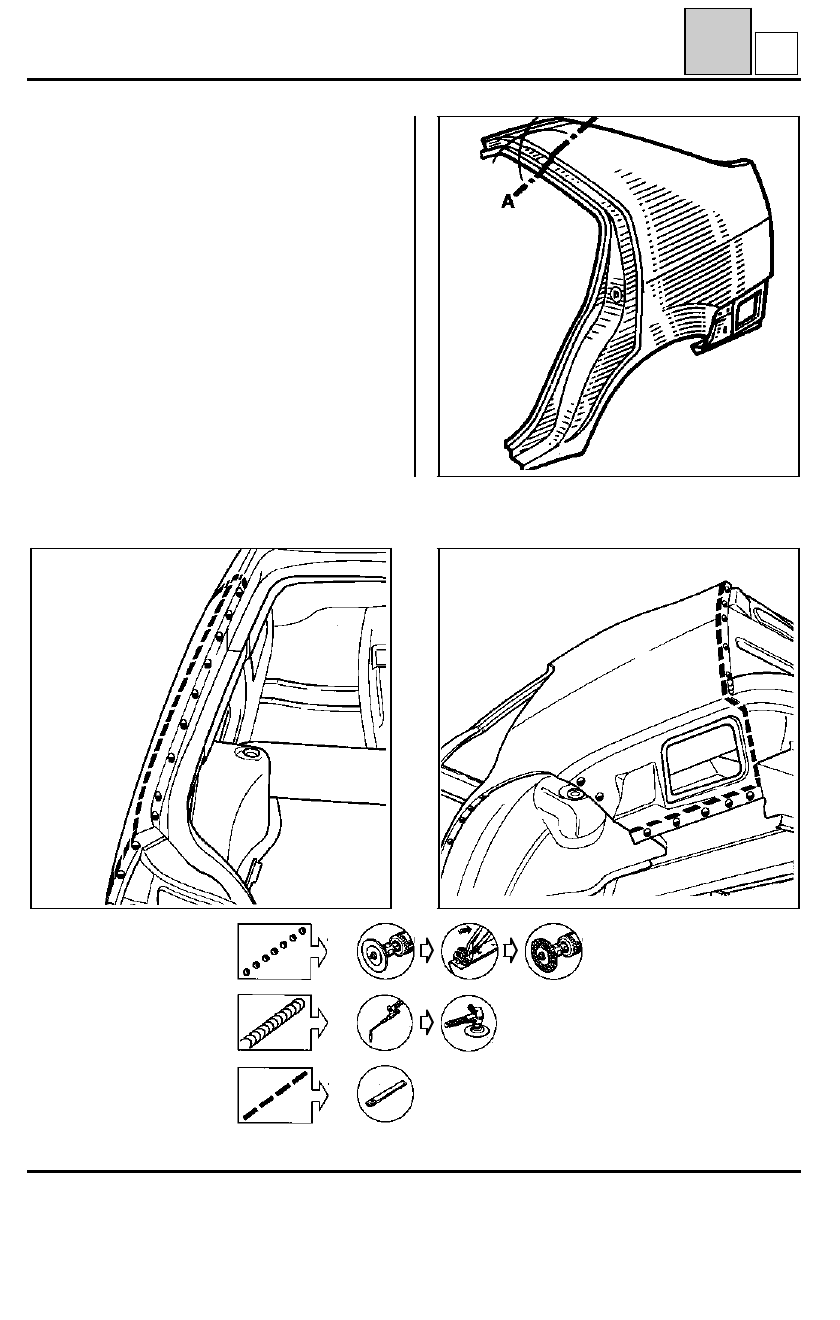

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte A)

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :

-  refuerzo de fijación del paragolpes
-  refuerzo del resbalón

44

B

92363R7

NOTA :

la gama general de sustitución de un elemento soldado se describe en el M.R. 502 capítulo 4.

92399S

RECORTE - DESGRAPADO

92400-1S

(Unión faldón - panel de aleta)

44-13

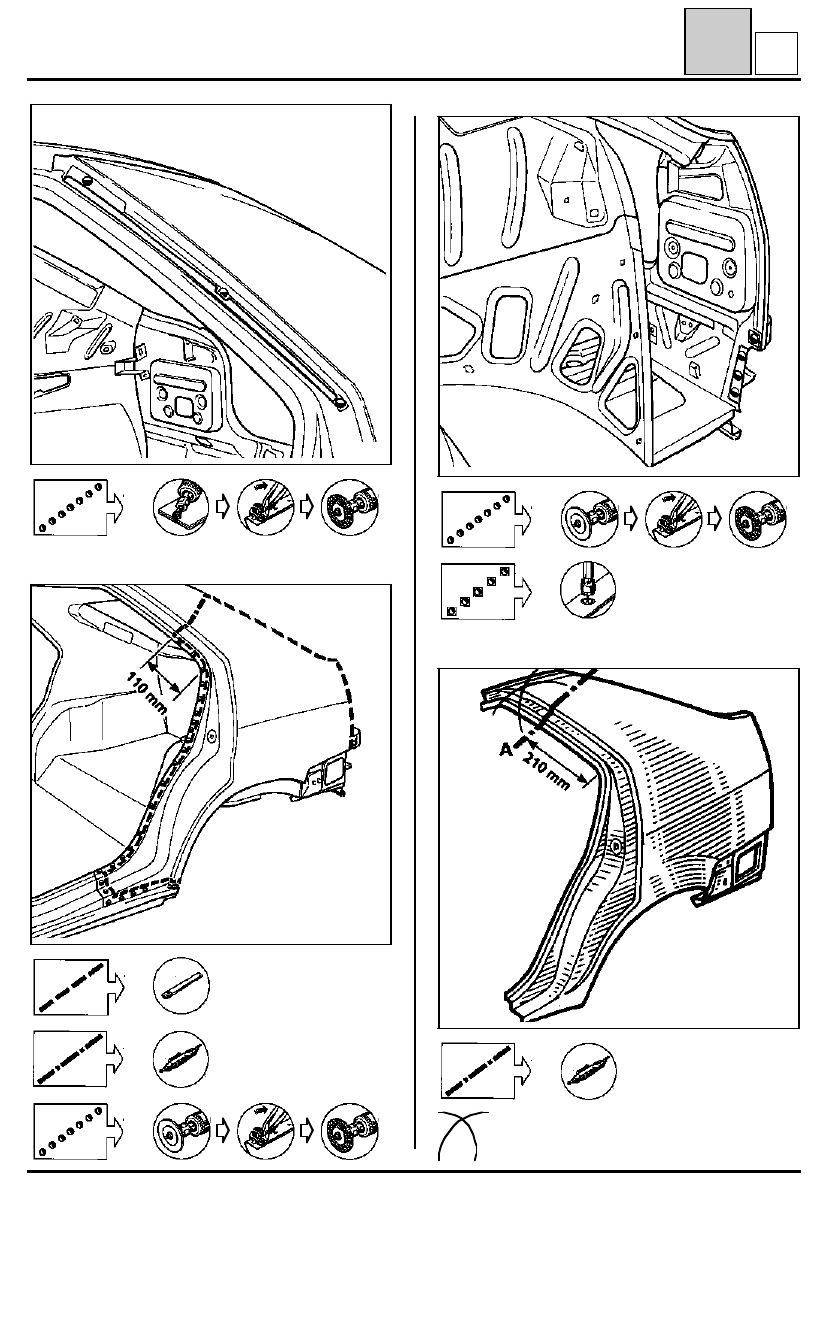

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte A)

44

B

92404S

92402S

Extraer el soporte de doble estanquidad.

92403S

PREPARACION DE LA PIEZA NUEVA

92363R3

Zona no utilizada

44-14
