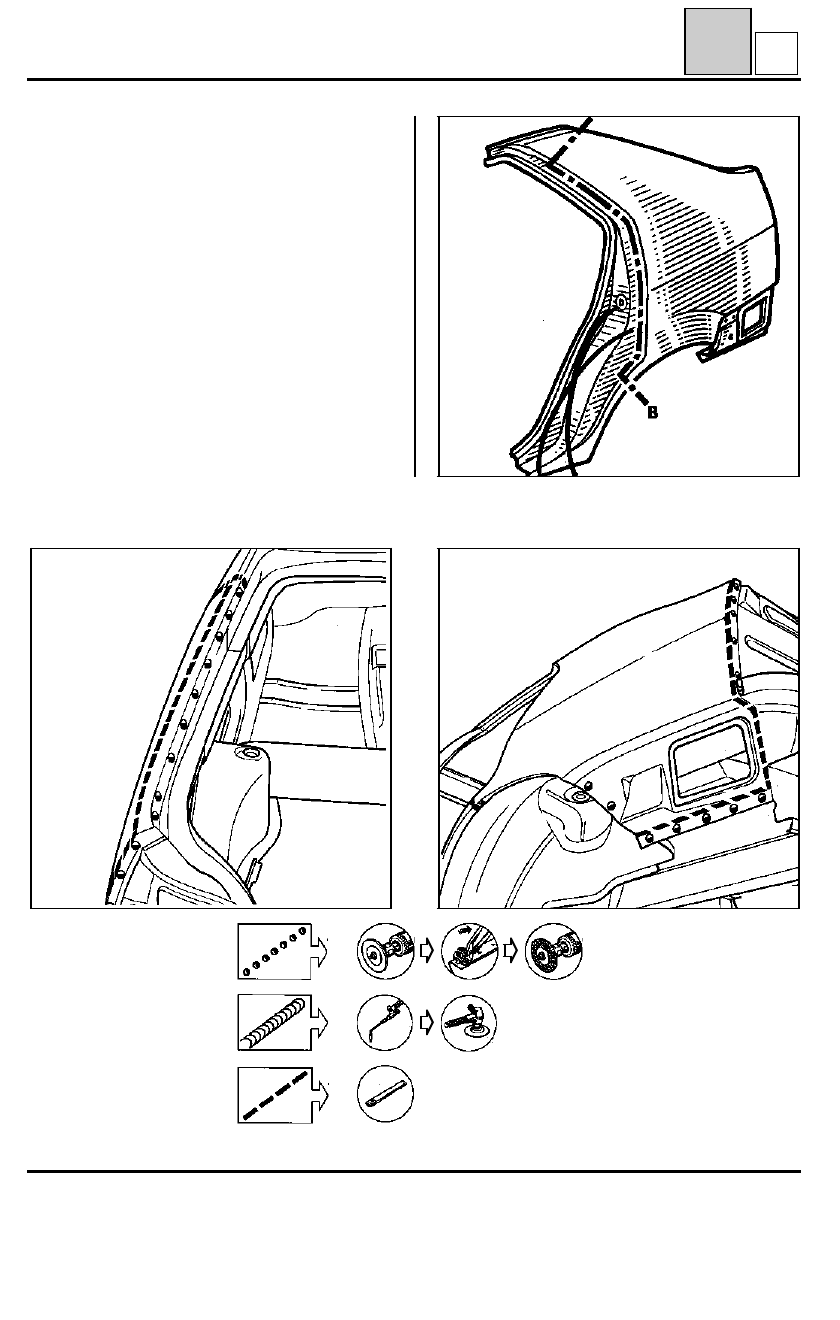

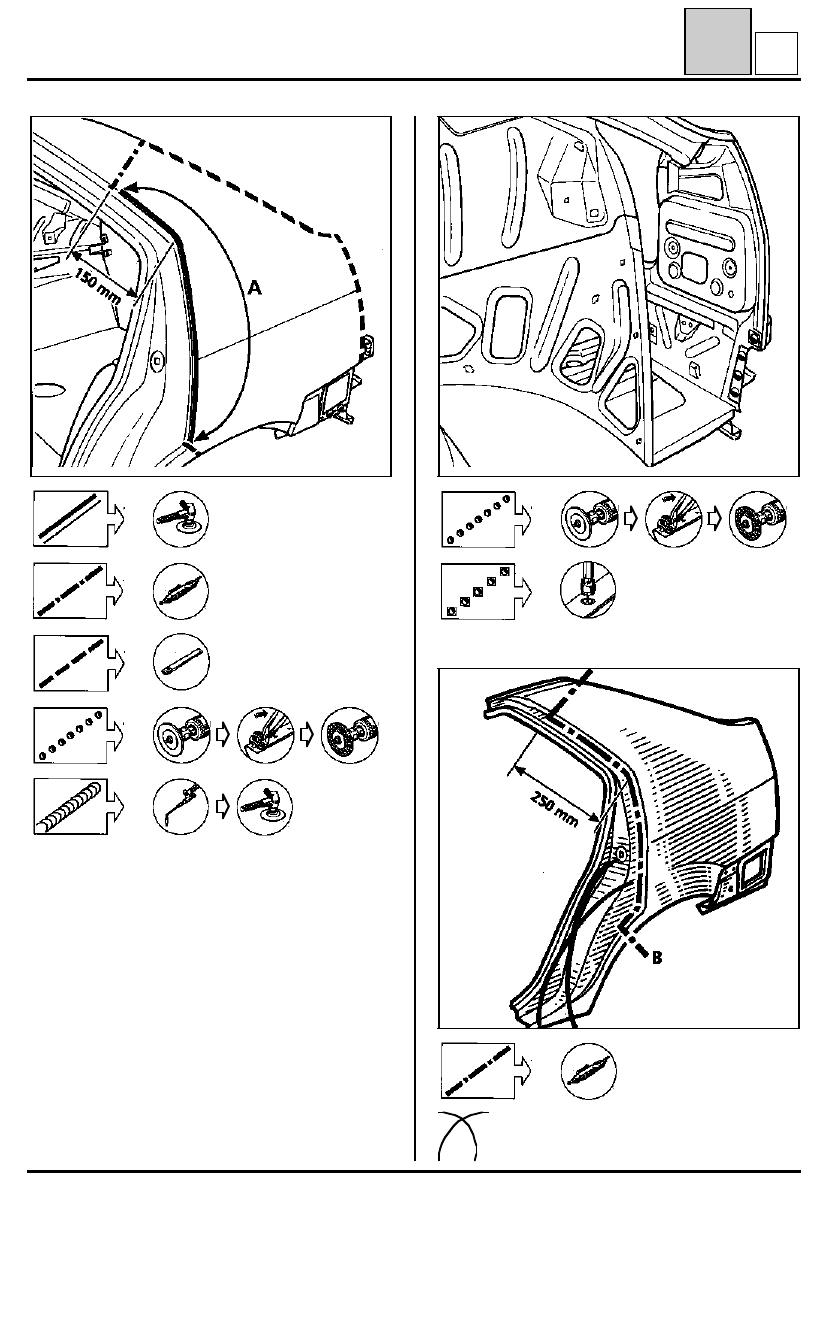

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte A)

44

B

PRS4410

CORTE EN SUPERPOSICION

92405-1S

Soldadura

PRS4411

e = 1,4 mm
H = 30 mm

D = 5 mm

e = 1,4 mm
H = 30 mm

D = 5 mm

A :

e = 1,4 mm
H = 60 mm

44-15

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte A)

44

B

92402-1S

PROTECCION ANTI-CORROSION

92407S

e = 1,4 mm
H = 60 mm

D = 5 mm

92408S

e = 1,4 mm
H = 60 mm

D = 5 mm

D = 5 mm

92410S

44-16

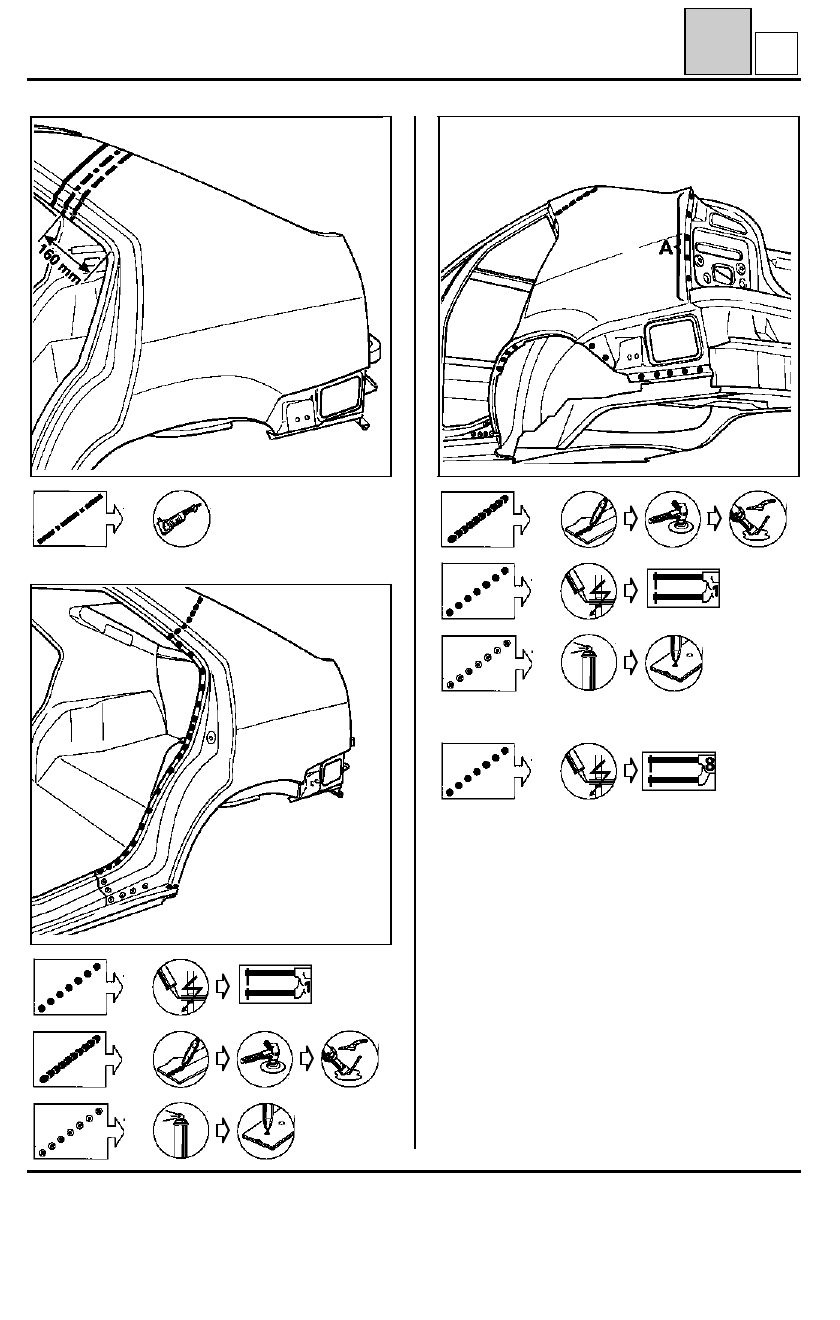

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte B)

44

B

92363R8

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :

-  refuerzo de fijación del paragolpes
-  refuerzo del resbalón

NOTA :

la gama general de sustitución de un elemento soldado se describe en el M.R. 502 capítulo 4

RECORTE - DESGRAPADO

92399S

92400S

(unión faldón - panel de aleta)

44-17

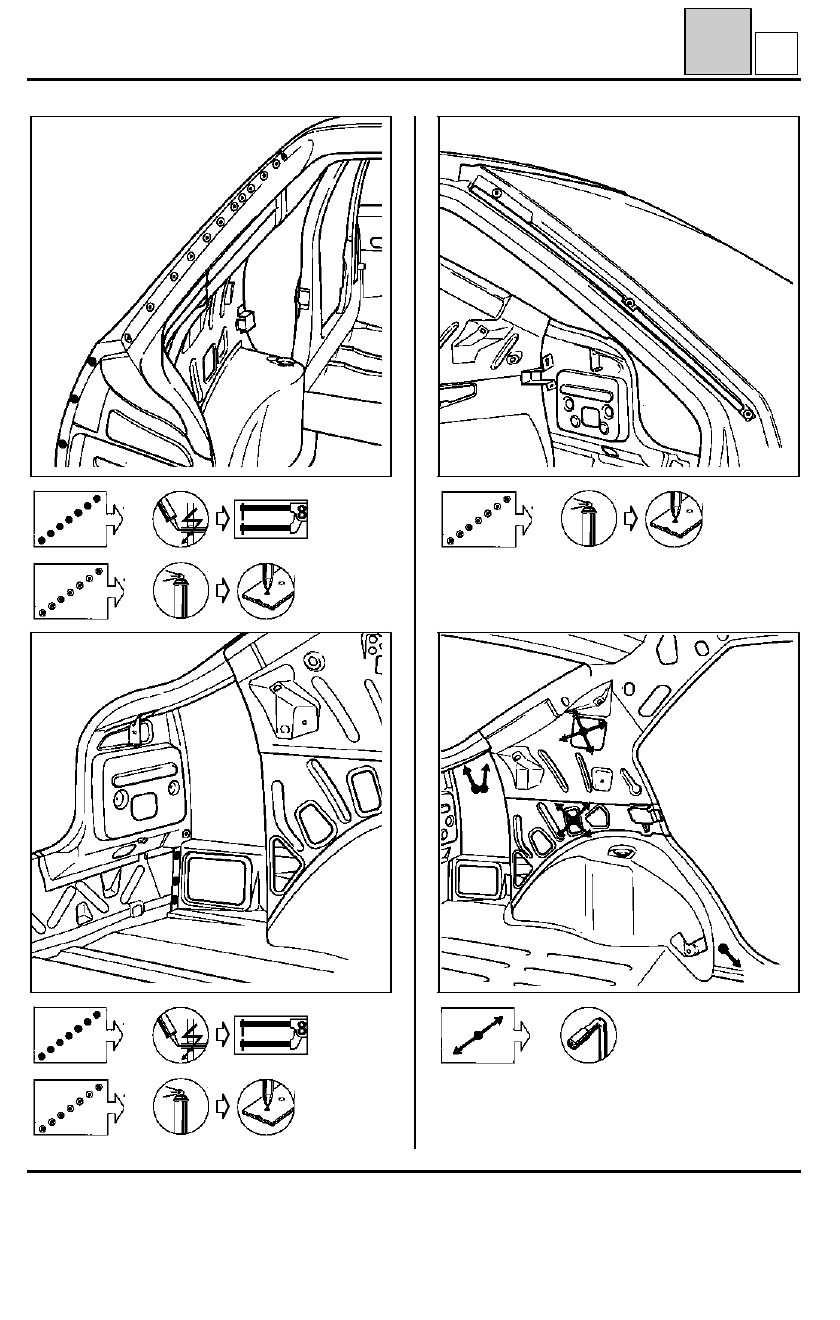

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta parcial (corte B)

44

92404S

92401S

B

(unión faldón - panel de aleta)

Conservar el borde de la chapa (A) y abrirlo ligera-
mente para superponer la pieza nueva y soldarla
por taponado. Ver § SOLDADURA.

PREPARACION DE LA PIEZA NUEVA

92363R6

Zona no utilizada
