Renault 19. Manual - parte 197

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

C

93126R1

L53

Chamade

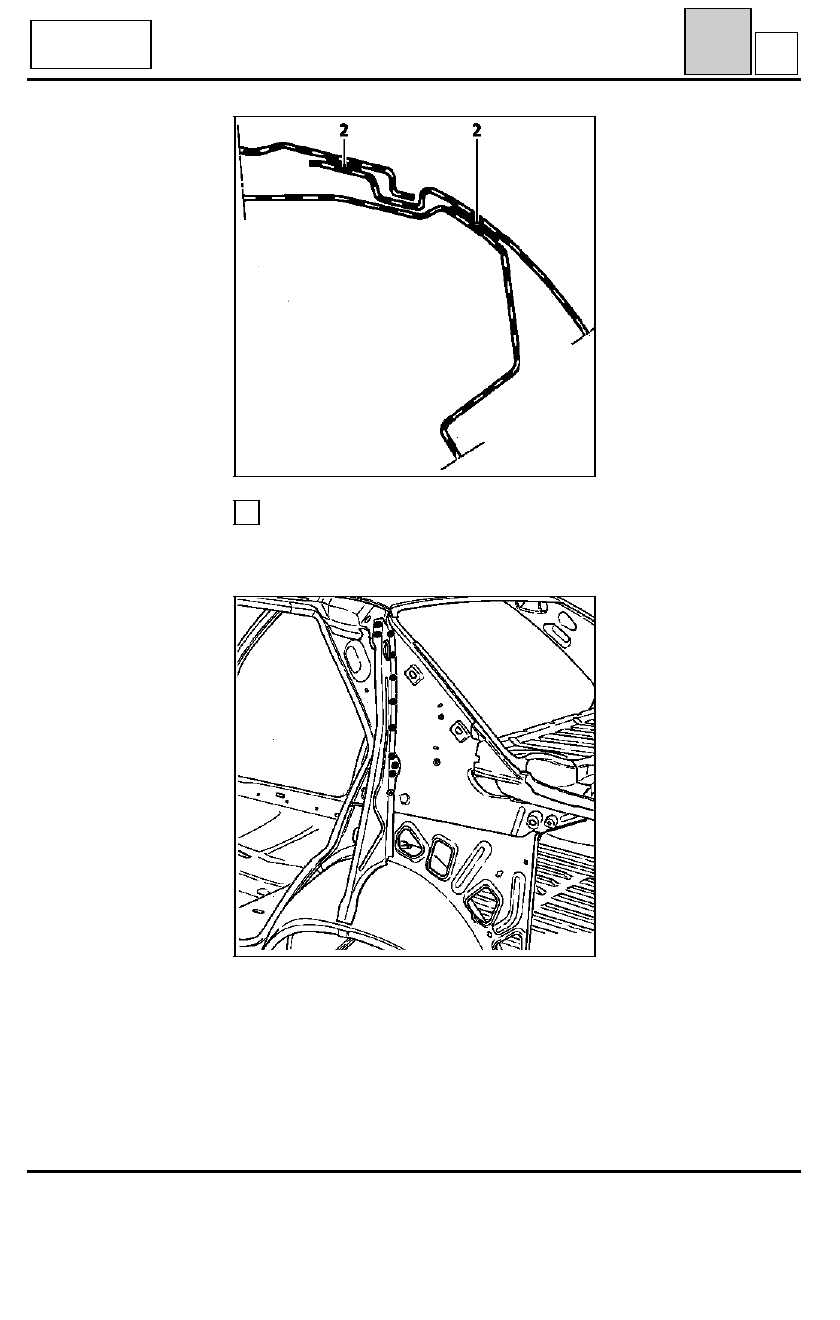

UNION CON ARCO DE CUSTODIA

8

Recuerde : ver

44

-

J

-1

93093S

44-31

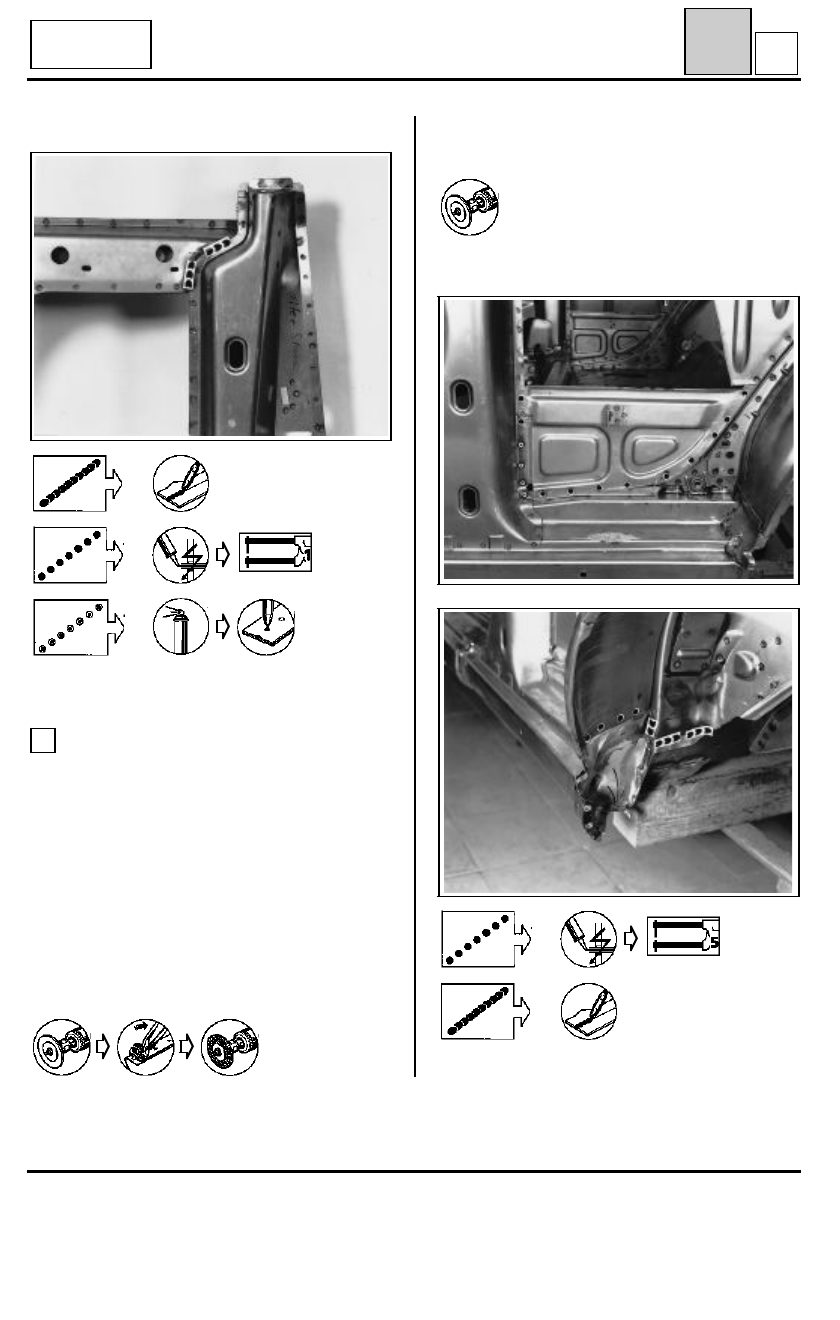

UNION CON PIE MEDIO

Espesor de las chapas en (mm)

Forro del panel

0,88

Pie medio

1,25

Forro del pie medio

1,5

Desgrapado

8 puntos de soldadura eléctrica.
2  cordones MAG de 20 mm.
2 cordones MAG de 30 mm.

ESTRUCTURA SUPERIOR TRASERA

Forro de panel de aleta ensamblado

44

C

D53

Cabriolet

PRS4417

Soldadura

1

Photo page 44-7

Photo page 44-7

Esta operación no se puede efectuar más que tras
la extracción del panel de aleta completo.

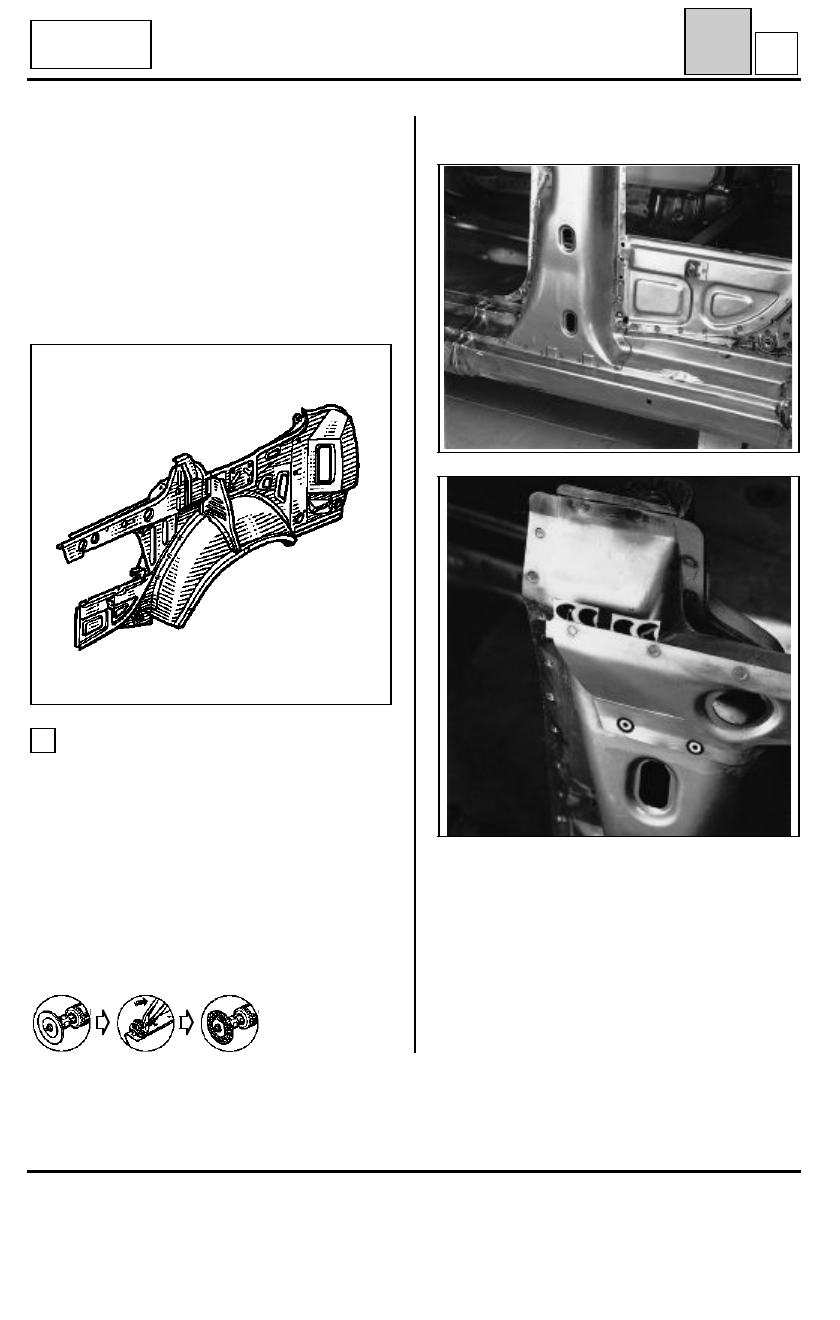

COMPOSICION DE LA PIEZA A.P.R.

- Forro superior delantero.
- Forro inferior delantero.
- Forro trasero.
- Paso de rueda exterior.
- Refuerzo del paso de rueda.
- Paso de rueda interior.

44-32

UNION CON EL BAJO DE CAJA Y PASO DE
RUEDA

Espesor de las chapas en (mm)

Forro del panel

0,88

Bajo de caja

1,5

Paso de rueda

0,88

Refuerzo del bajo de caja

1,5

Forro del bajo de caja

1,5

Desgrapado

11 puntos de soldadura eléctrica.

ESTRUCTURA SUPERIOR TRASERA

Forro de panel de aleta ensamblado

44

D

D53

Cabriolet

Ø D = 6 mm

2

2 cordones MAG de 30 mm.
1 cordón MAG de 20 mm.

Soldadura

Photo page 44-8

Photo page 44-8

Photo page 44-8

Soldadura (continuación)

44-33

ESTRUCTURA SUPERIOR TRASERA

Forro de panel de aleta ensamblado

44

D

D53

Cabriolet

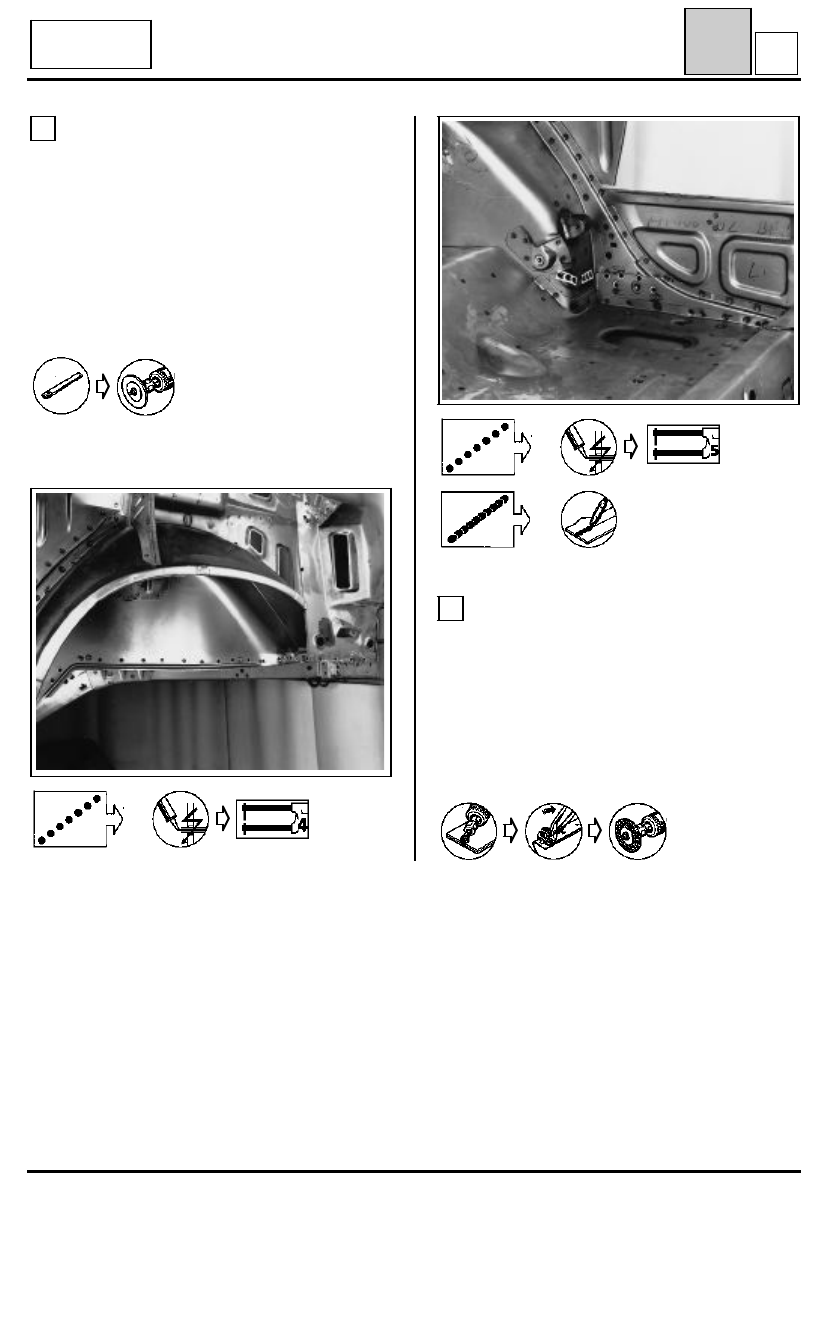

UNION CON PISO TRASERO

3

Espesor de las chapas (mm)

Forro de panel

0,88

Piso trasero

0,88

Paso de rueda

1,2

Desgrapado

25 puntos de soldadura eléctrica.
2 cordones MAG 30 mm.

Soldadura

UNION CON CHAPA SOPORTE DE LUCES

1

Espesor de las chapas (mm)

Forro de panel

0,88

Soporte de luces

0,67

Desgrapado

12 puntos de soldadura eléctrica.

Photo page 44-9

Photo page 44-9

44-34
