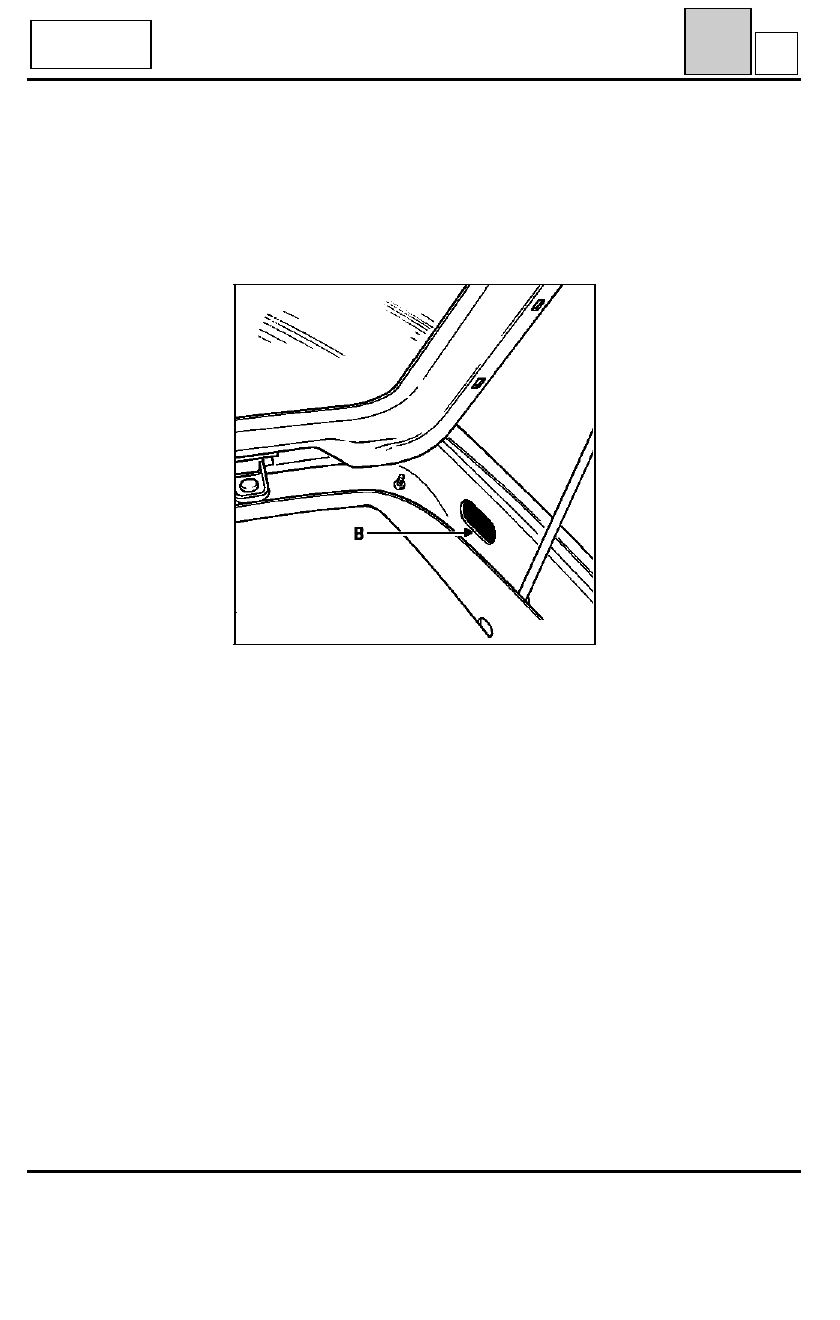

ESTRUCTURA SUPERIOR TRASERA

Vierteaguas superior del portón

44

H

95785R

Todos tipos

Fase I

Las piezas suministradas por el APR son del tipo fase
II, por lo que es necesario obstruir el orificio de paso
del cableado en el vierteaguas superior. (orificio (B)
del dibujo).

NOTA

: Para el tipo de obturador, consultar el PR

del vehículo.

44-39

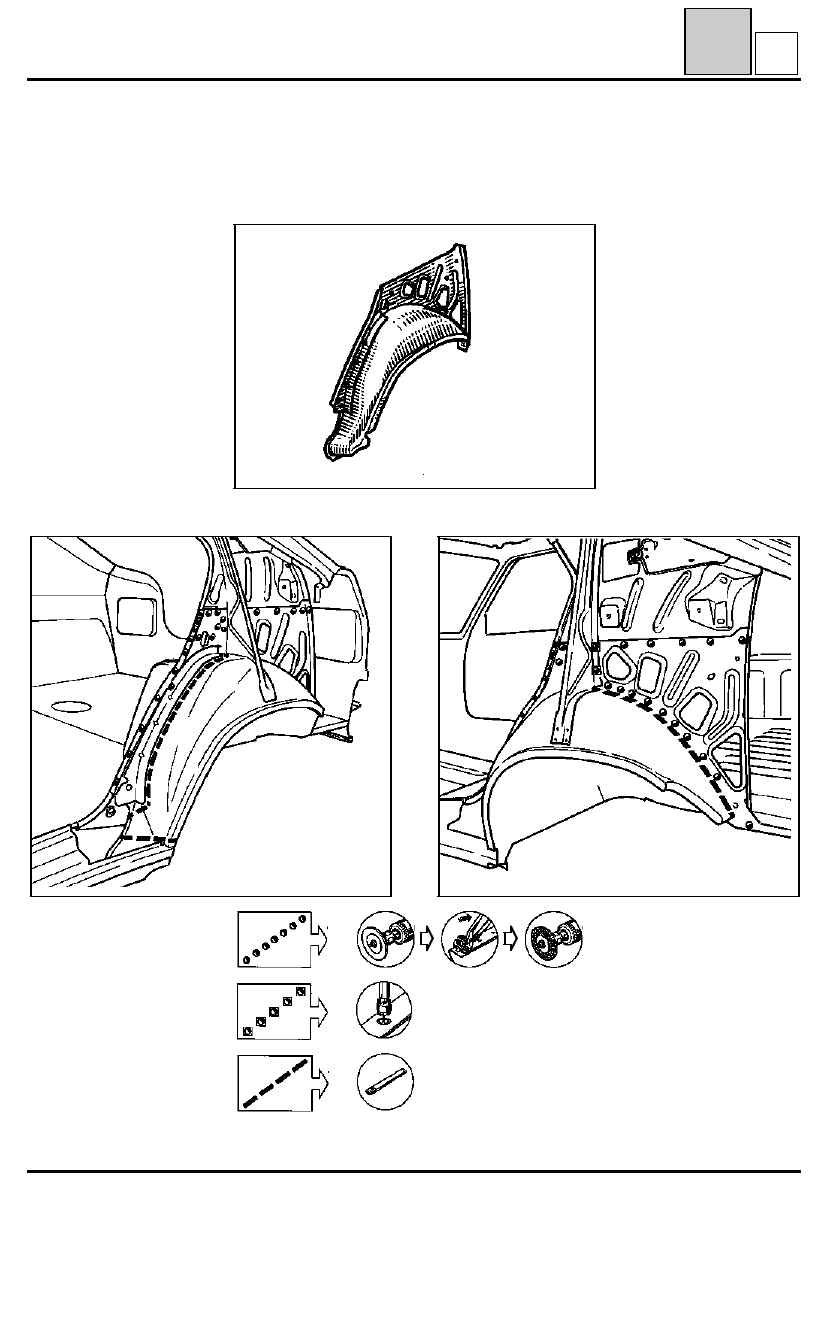

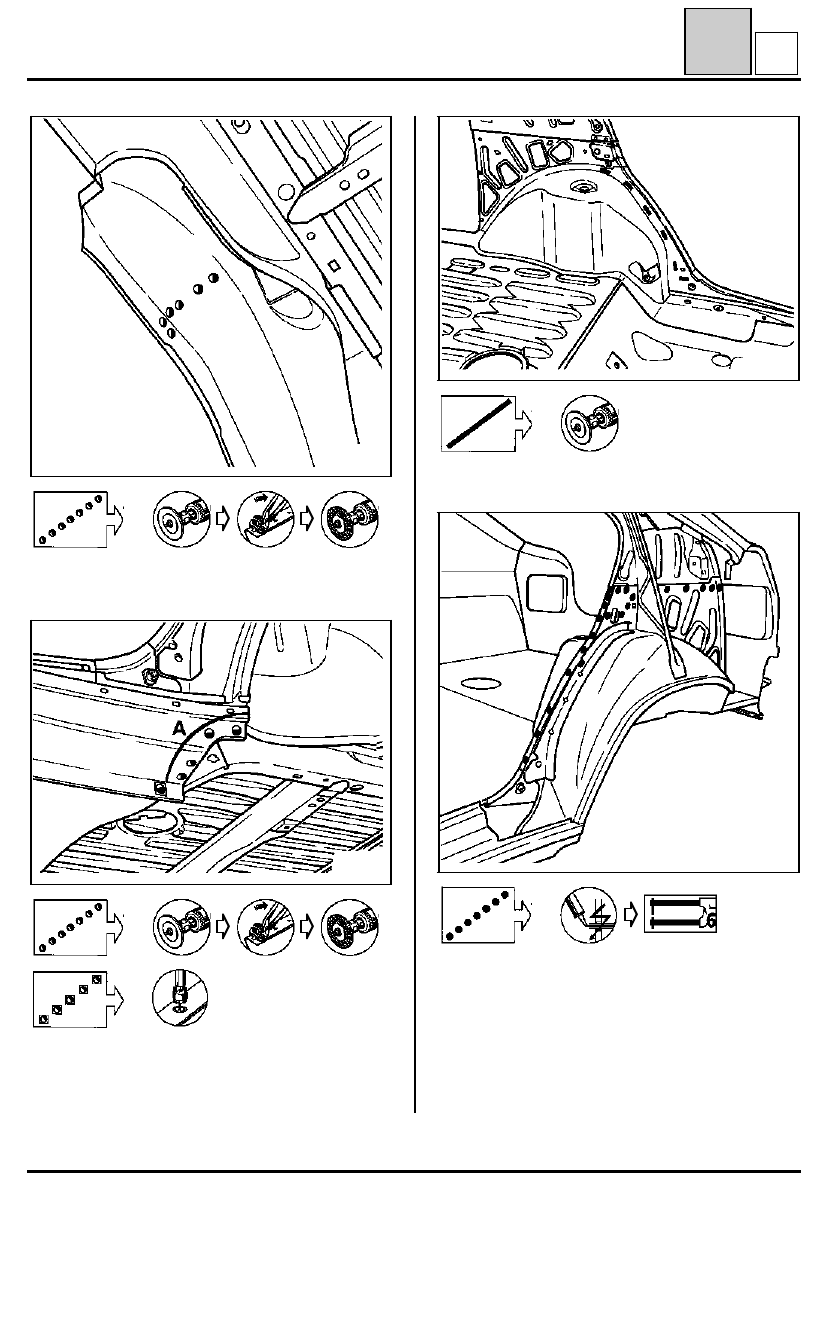

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda exterior

44

I

92411S

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :

-  paso de rueda exterior desnudo
-  refuerzo de paso de rueda

PRS4422

RECORTE - DESGRAPADO

92412S

NOTA :

la gama general de sustitución de un elemento soldado se describe en el M.R. 502 capítulo 4.

44-40

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda exterior

44

I

92414S

92413S

Si no hay que sustituir el arco de custodia,
desgraparlo por el interior del paso de rueda.

92415S

Soldadura

92411-1S

Desgrapar los puntos (A) por el interior del bajo
de caja.

Uniones con :
Paso de rueda interior

e = 2 mm

H = 60 mm

Refuerzo de fijación de respaldo

e = 2,2 mm

H = 60 mm

Forro de custodia

e = 1,4

H = 60 mm

44-41

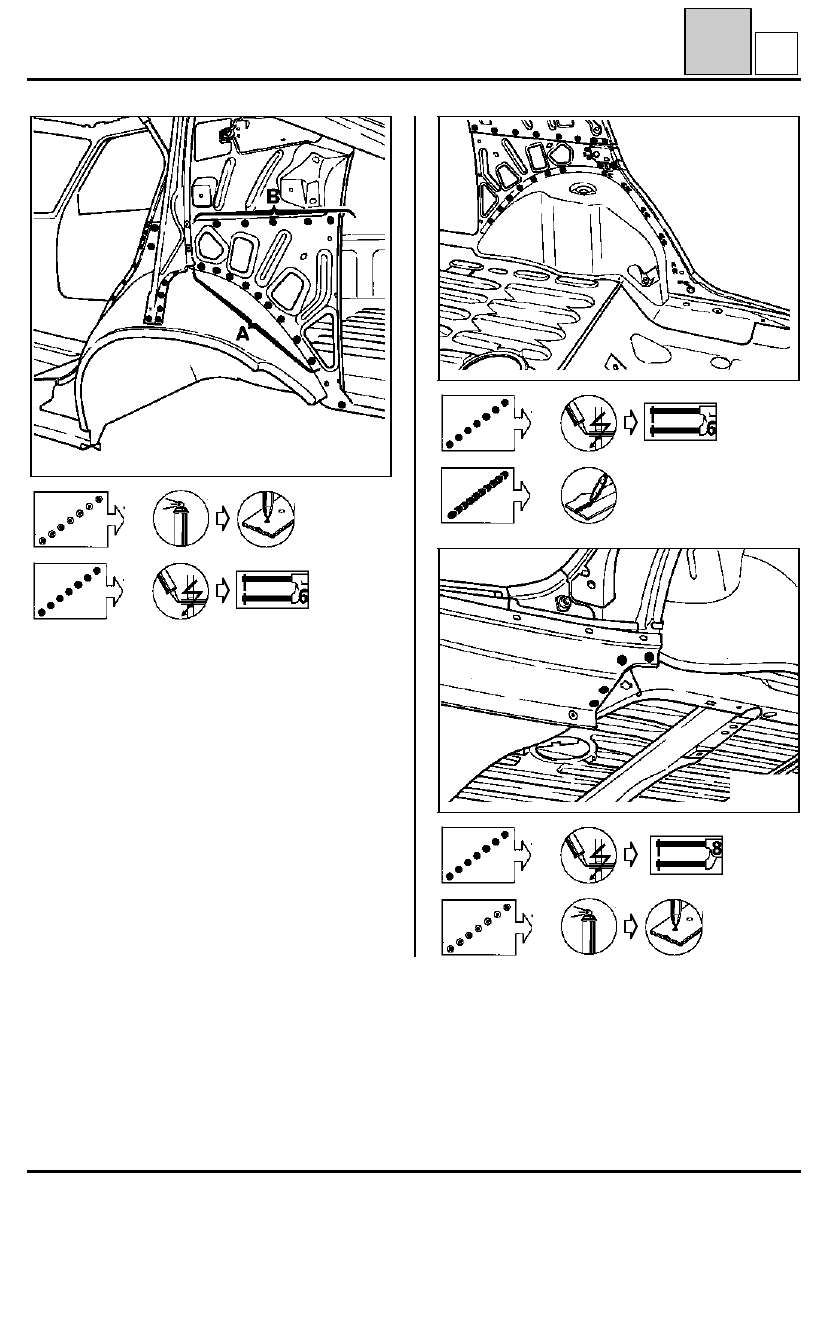

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda exterior

44

I

92414-1S

92412-1S

D = 5,5 mm

Uniones con :
Paso de rueda interior

e = 2 mm

H = 60 mm

Forro de custodia

e = 1,4 mm

H = 60 mm

Arco de custodia

e = 1,7 mm

H = 60 mm

Piso

e =1,4 mm

H = 60 mm

Si los puntos (A) y (B) no son accesibles con la
punteadora, efectuar puntos de taponado según
D = 5 mm

92415-1S

D = 5,5 mm

e = 1,8 mm
H = 60 mm

44-42
