ESTRUCTURA SUPERIOR LATERAL

Pie medio

43

G

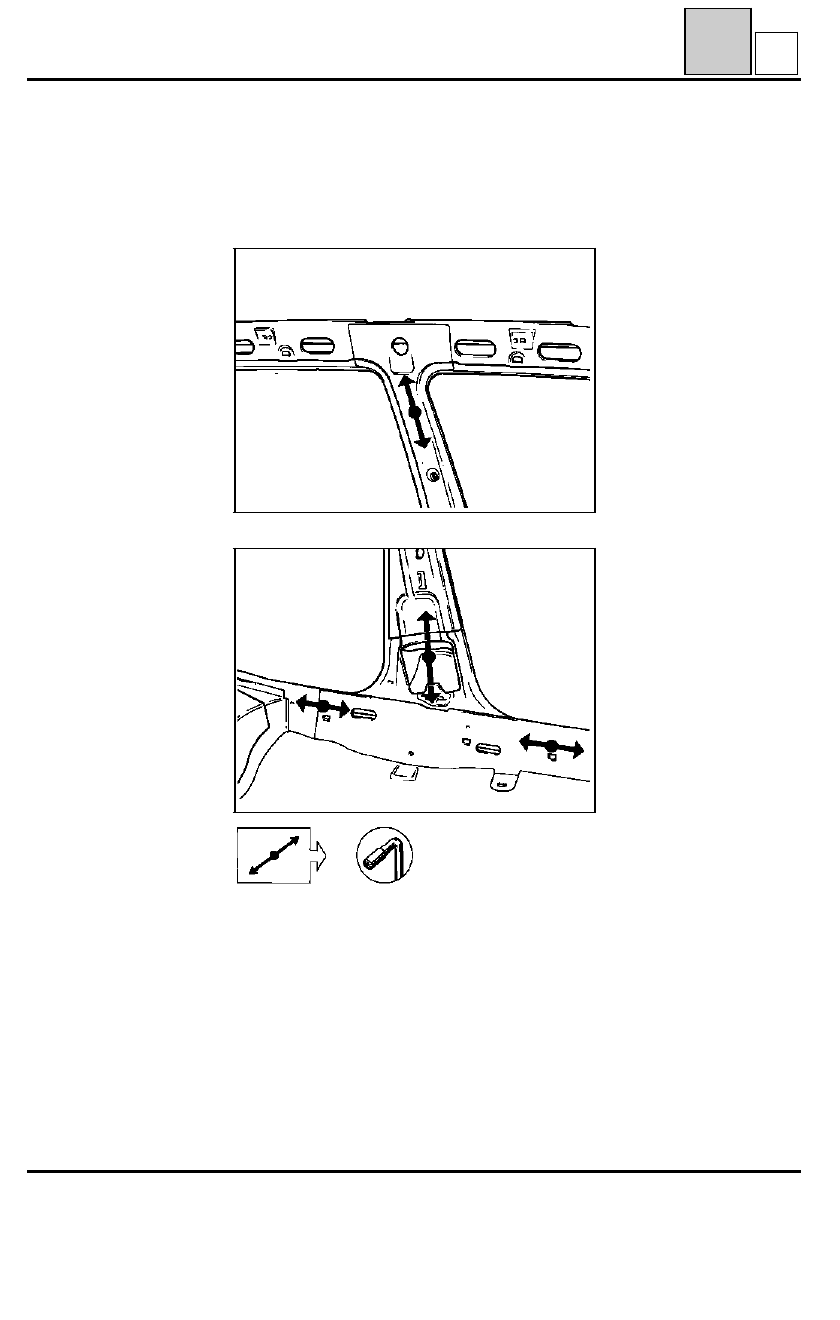

PROTECCION ANTI-CORROSION

Tras la pintura, efectuar una inyección de produc-
to para cuerpos huecos en el interior de la pieza
nueva.

92619S

92620S

Protección anti-corrosión en reparación.

43-13

ESTRUCTURA SUPERIOR LATERAL

Pie medio

43

G

PRS4304

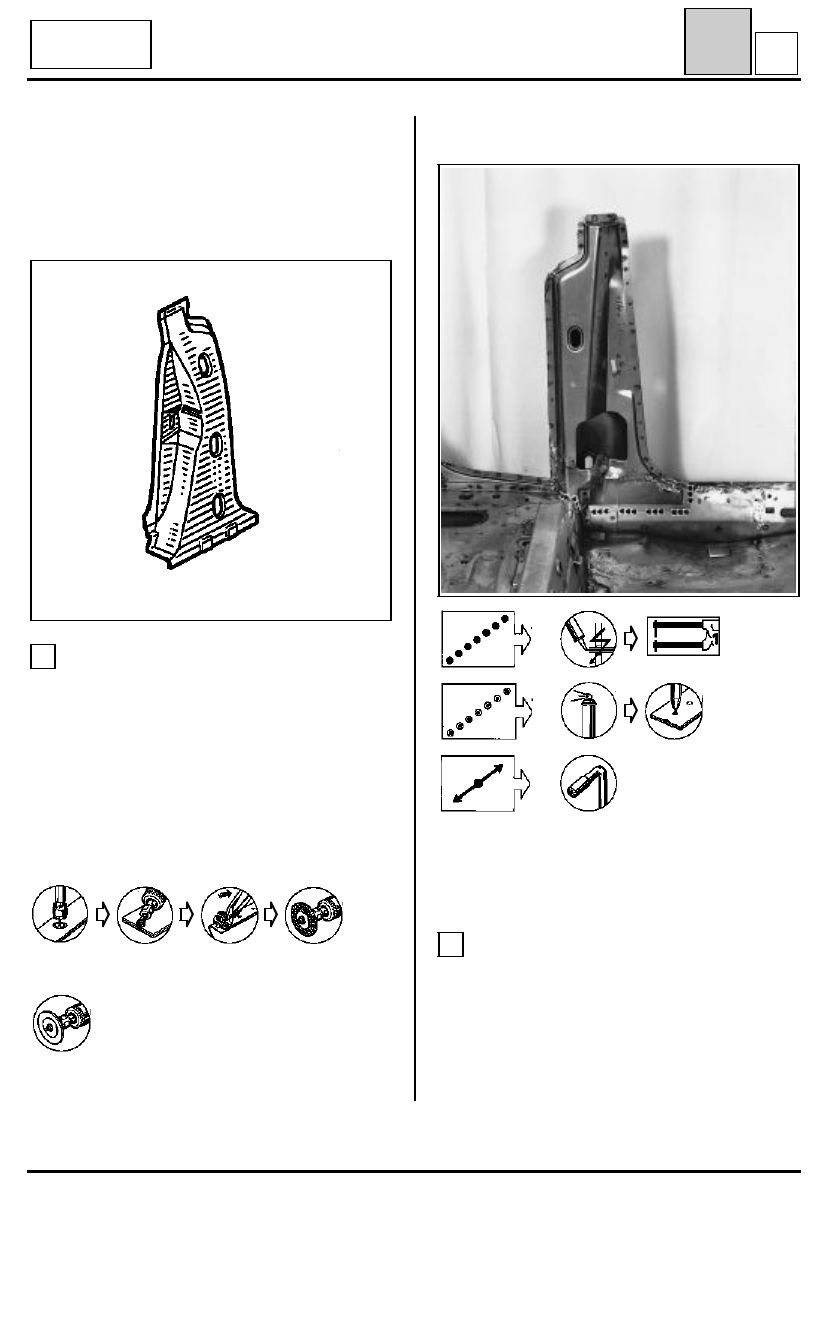

Esta operación sólo puede ser efectuada tras la ex-
tracción del panel de aleta trasera.

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola.

D53

Cabrio

UNION CON FORRO DE PIE MEDIO Y BAJO DE
CAJA

1

Espesor de las chapas en (mm)

Pie medio

1,25

Forro

1,5

Bajo de caja

1,5

Desgrapado

30 puntos de soldadura eléctrica

4 cordones MAG de 25 mm

15 puntos de taponado MAG

Soldadura

Photo page 43-10

Ø D = 6 mm

En la parte delantera derecha, algunos puntos de
soldadura se harán únicamente tras la reposición
del panel de aleta.

UNION CON FORRO DE



PANEL DE ALETA

2

Ver

44

-

D

43-14

ESTRUCTURA SUPERIOR LATERAL

Forro del pie medio

43

H

PRS4306

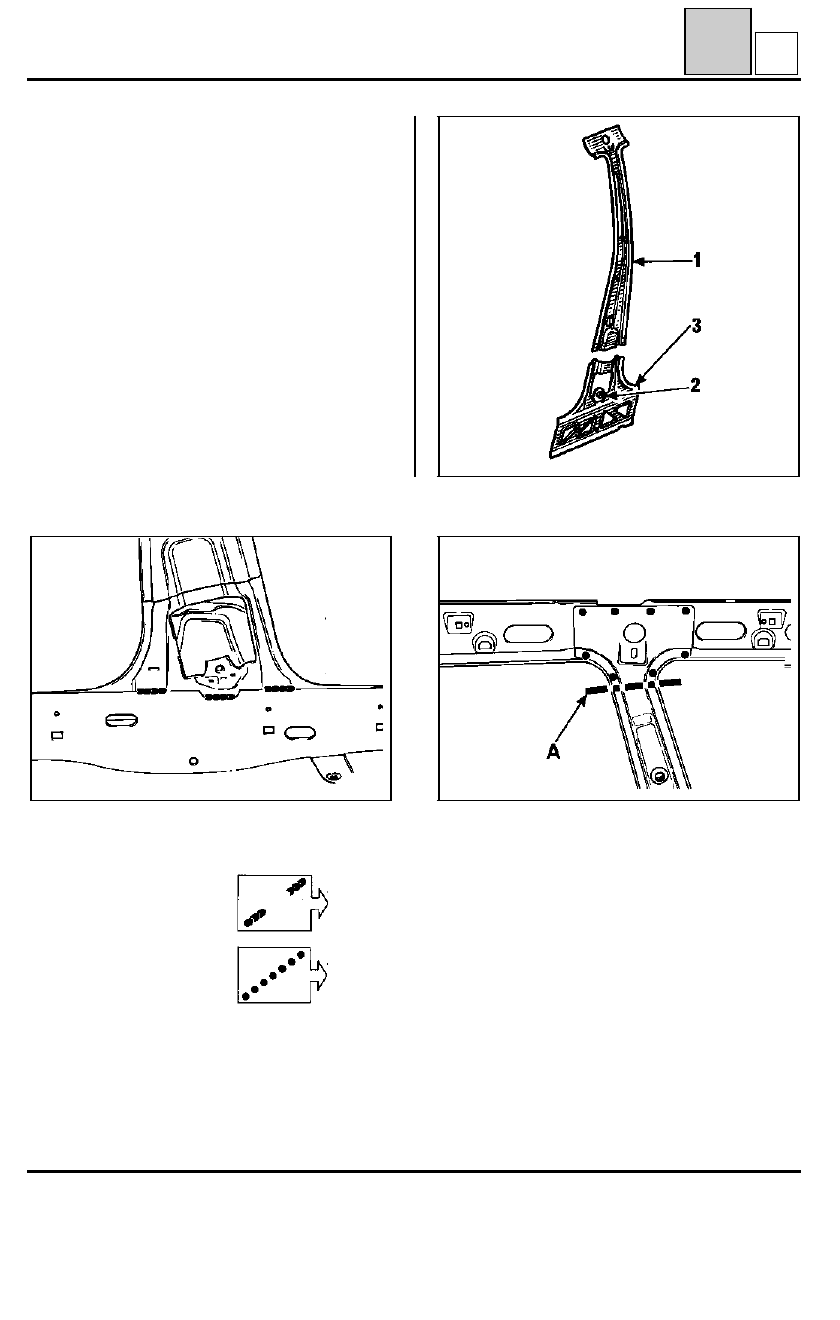

COMPOSICION DEL FORRO DEL PIE MEDIO

(1) Forro de pie medio, parte superior
(2) Tuerca de fijación del cinturón
(3) Forro de pie medio, parte inferior

RECORTE - DESGRAPADO

92618S

92617S

Soldadura de origen

Soldadura por cordón de anclaje

Soldadura por puntos

NOTA :

es posible sustituir el pie medio completo o efectuar un corte en (A) para realizar una soldadura

borde contra borde (este método evita el desguarnecido del techo).

43-15

ESTRUCTURA SUPERIOR LATERAL

Forro del pie medio

43

H

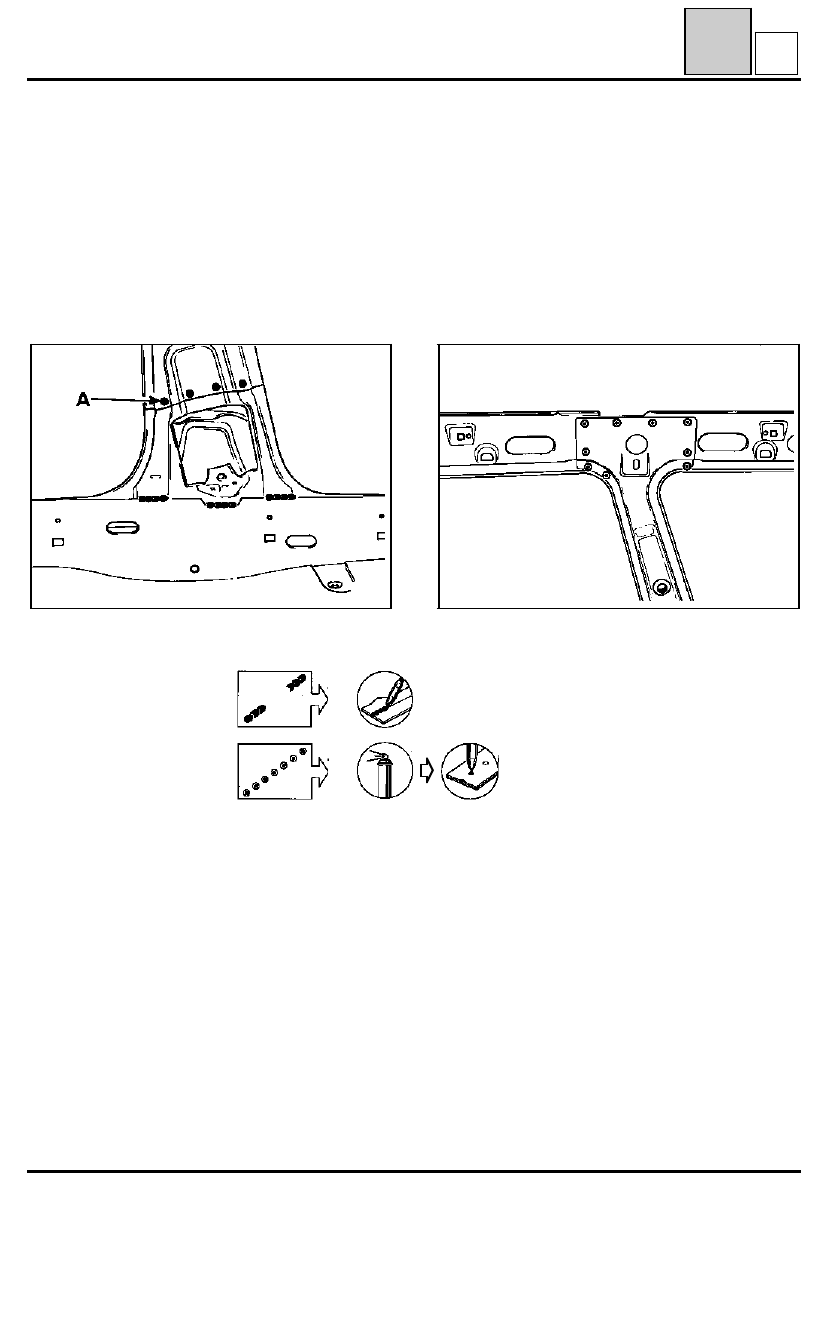

92618-1R

D = 5 mm

Soldadura en reparación

En (A) soldar por puntos.

92617-1S

PREPARACION ANTES DE LA SOLDADURA

Poner al desnudo las caras interiores y exteriores de todas las zonas que haya que soldar. (En el vehículo y en
las piezas nuevas).

Pulverizar pintura de zinc en las partes que haya que soldar por puntos.

Preparar las partes que haya que soldar por taponado. Para ello : taladrar la primera chapa al diámetro D
indicado debajo de cada dibujo de soldadura y untar estas partes con pintura de aluminio.

Ajustar la pieza nueva y después fijarla con unas pinzas mordaza.

43-16
