Renault 19. Manual - parte 186

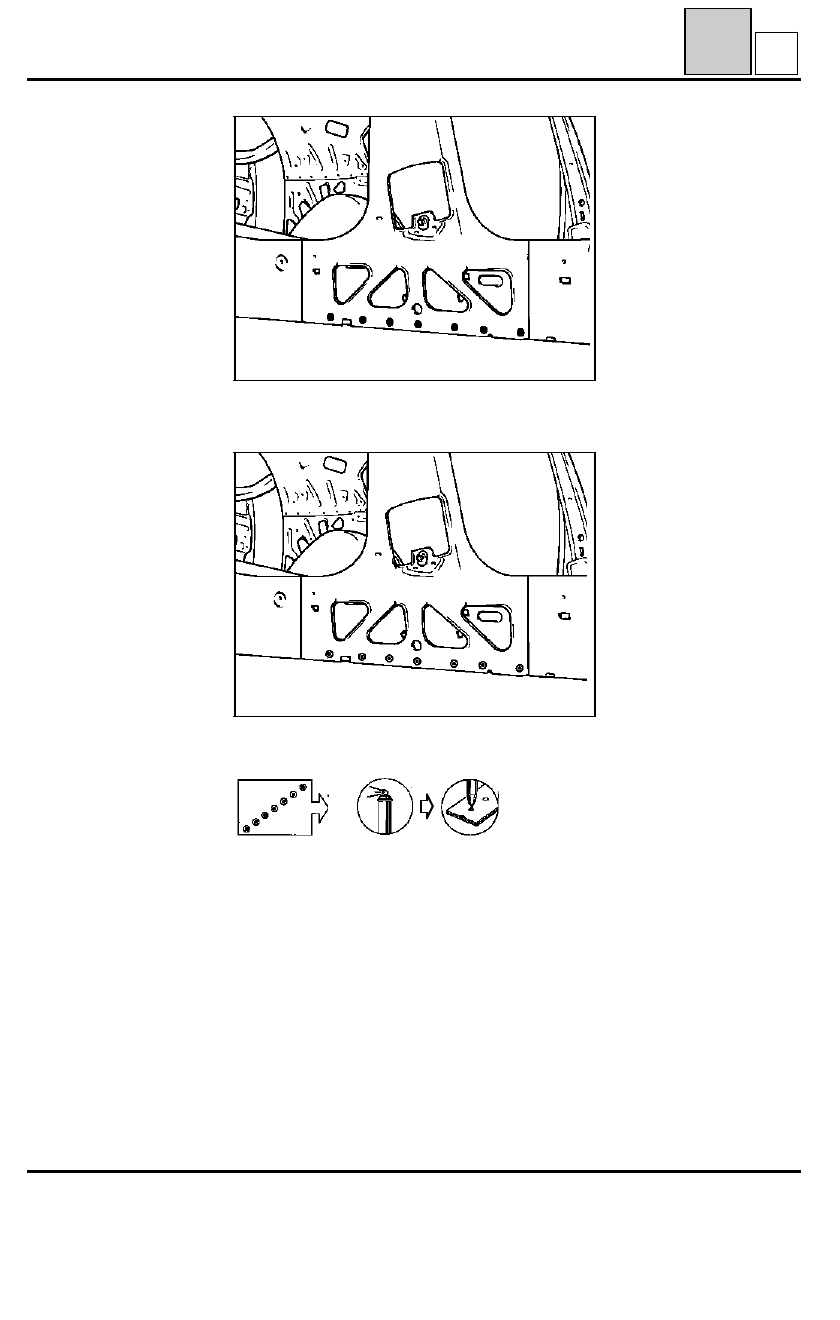

ESTRUCTURA SUPERIOR LATERAL

Forro del pie medio

43

H

92616S

Soldadura en reparación

92616-1S

Soldadura de origen

D = 6 mm

43-17

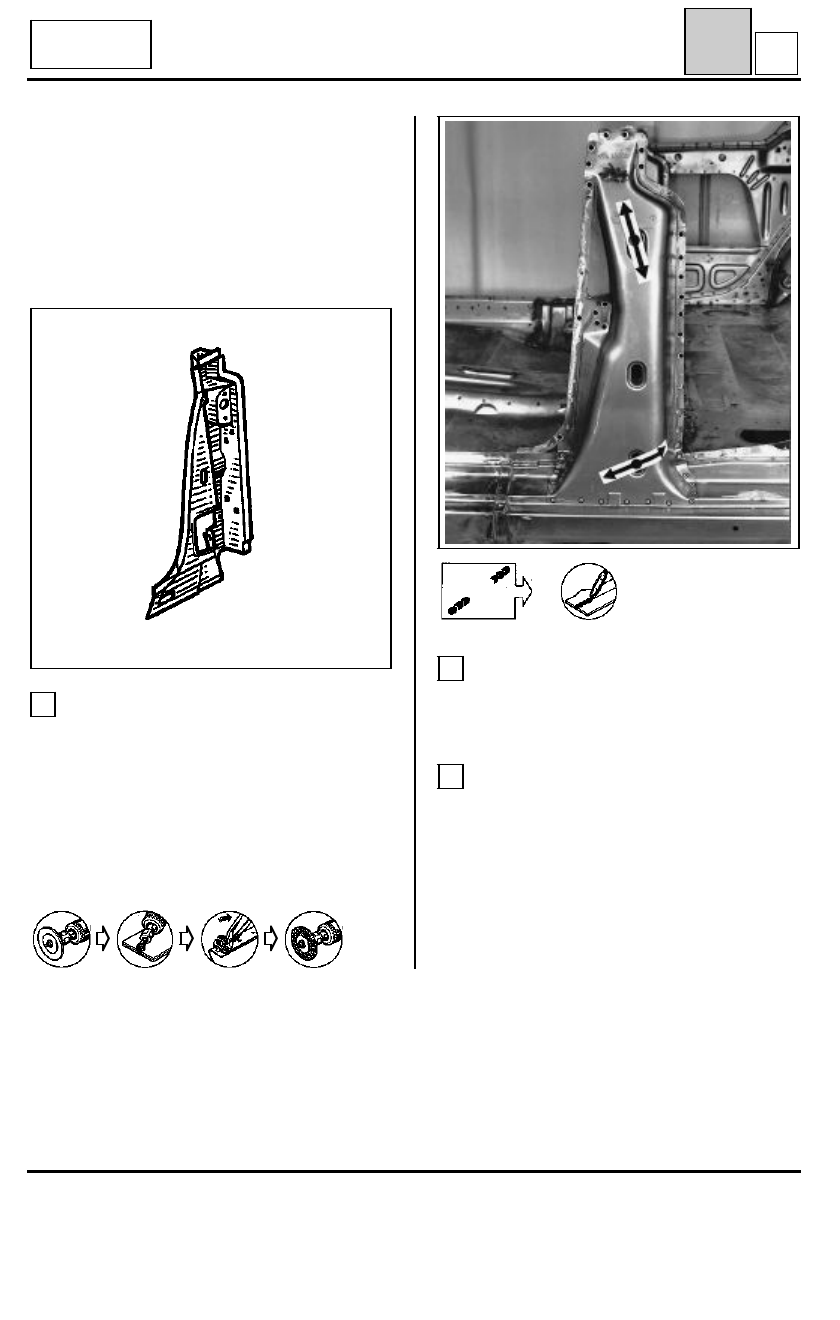

ESTRUCTURA SUPERIOR LATERAL

Forro de pie medio

43

H

Esta operación sólo puede ser efectuada tras ha-
ber extraído el forro inferior delantero del panel
de aleta y el refuerzo lateral del piso y del travesa-
ño.

COMPOSICION DE LA PIEZA A.P.R.

- Forro de pie medio.
- Refuerzo fijación del cinturón.

D53

Cabrio

PRS4305

UNION CON EL PISO

1

Espesor de las chapas en (mm)

Forro de pie

1,5

Piso

0,88

Desgrapado

7 cordones MAG de 40 mm.

Photo page 43-11

UNION CON PIE MEDIO

2

Ver operación anterior.

UNION CON FORRO DE PANEL DE ALETA

3

Recuerden: ver

44

-

D

43-18

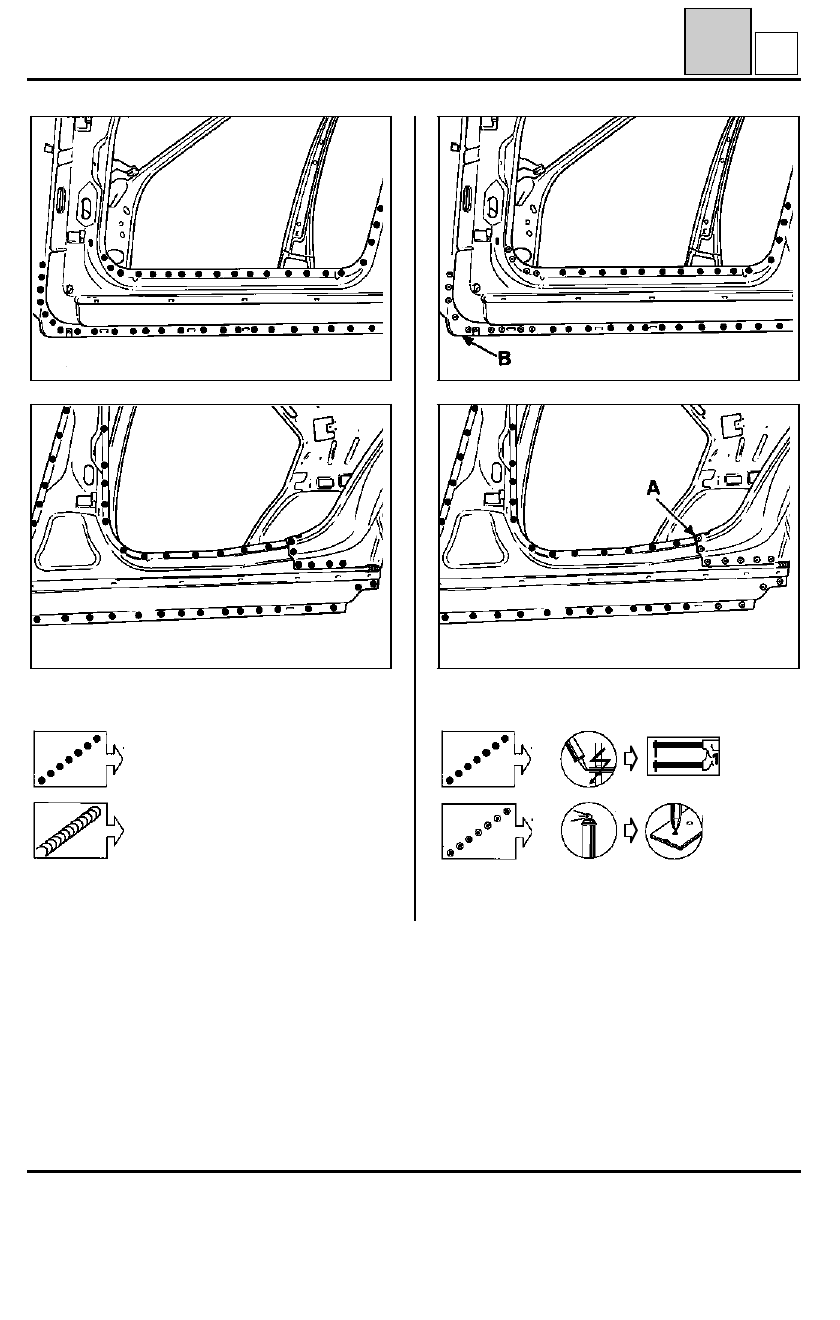

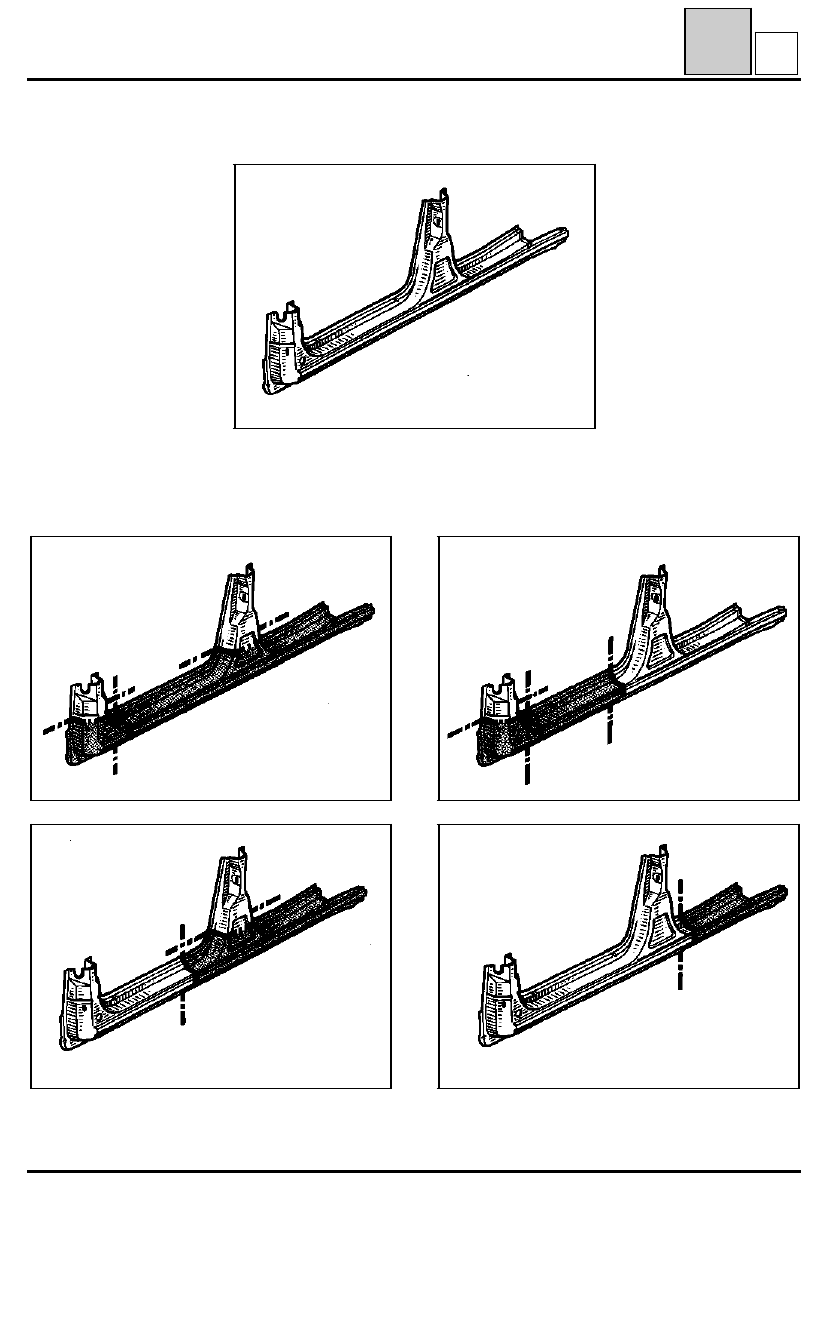

ESTRUCTURA SUPERIOR LATERAL

Bajo de caja

43

I

92363S

El bajo de caja es suministrado desnudo.

92363S1

CONSEJOS DE SUSTITUCION

Según la zona de deformación, es posible sustituir el bajo de caja en varios sitios (ver dibujos).

92363S3

92363S2

92363S4

Todos estos cortes deben ir soldados borde contra borde, por puntos de cadeneta bajo gas de protección y
después recibir un baño de estaño.

43-19

ESTRUCTURA SUPERIOR LATERAL

Bajo de caja

43

I

92615S

92622S

92615-1R

92622-1R

Soldadura de origen

Soldadura por puntos

Soldadura en reparación

H = 35 mm

(A)

D = 4,5 mm

(B)

D = 5 mm

PROTECCION ANTI-CORROSION

Tras la pintura y antes del guarnecido, efectuar una inyección de productos para cuerpos huecos.

Soldadura

43-20
