Renault 19. Manual - parte 130

92224R

92288R

92289R1

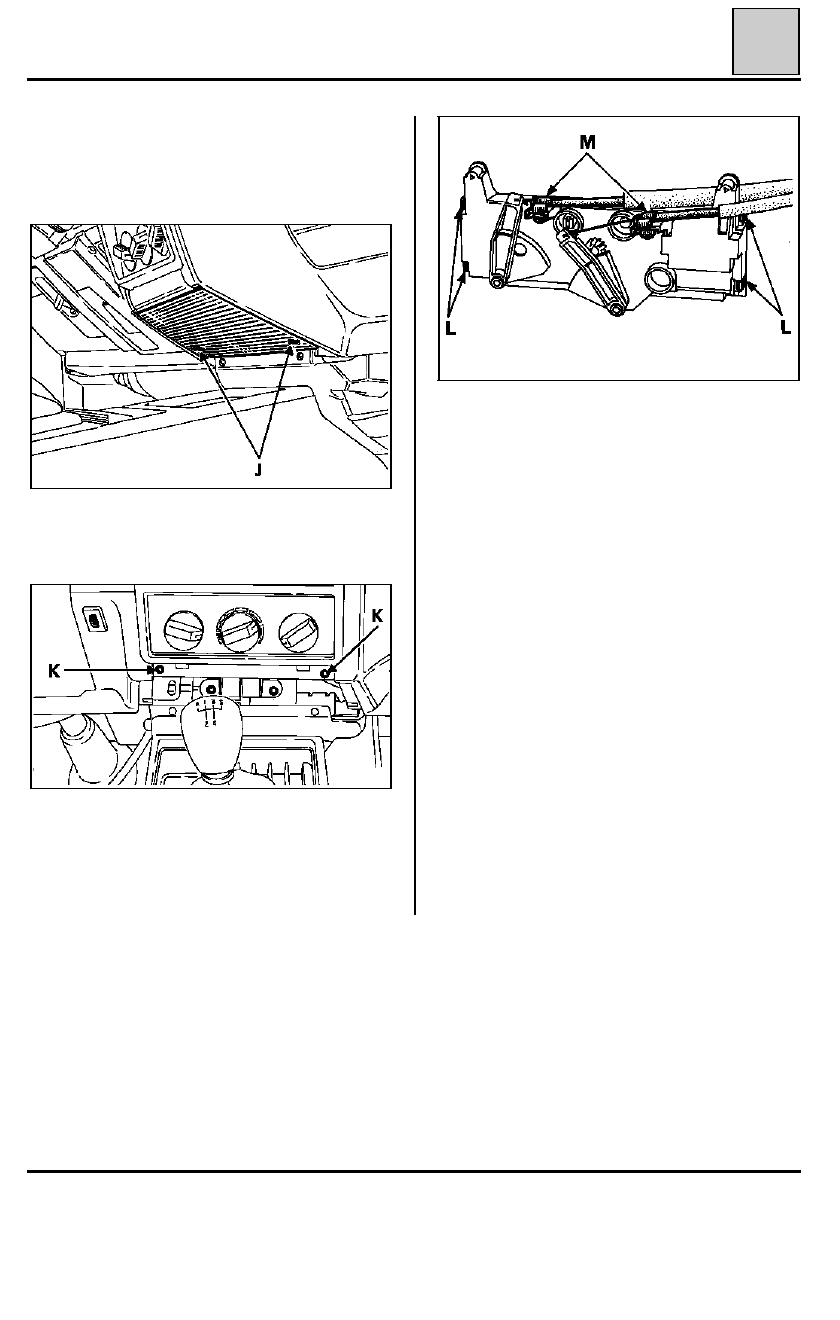

CALEFACCION

Cuadro de mando

61

SUSTITUCION

Quitar los 2 tornillos de fijación de la tapa inferior
del tablero de bordo (J).

Quitar los 2 tornillos que fijan el cajetín de mando
al tablero de bordo (K).

En el montaje, llevar las fundas a tope, al igual
que los clips (M).

Empujar el tablero hacia el interior y sacarlo por
abajo.

La sustitución del frontal del cuadro de mando se
efectúa liberando los 4 clips de sujeción (L).

61-12

92289R1

92207R

92224R1

92203R

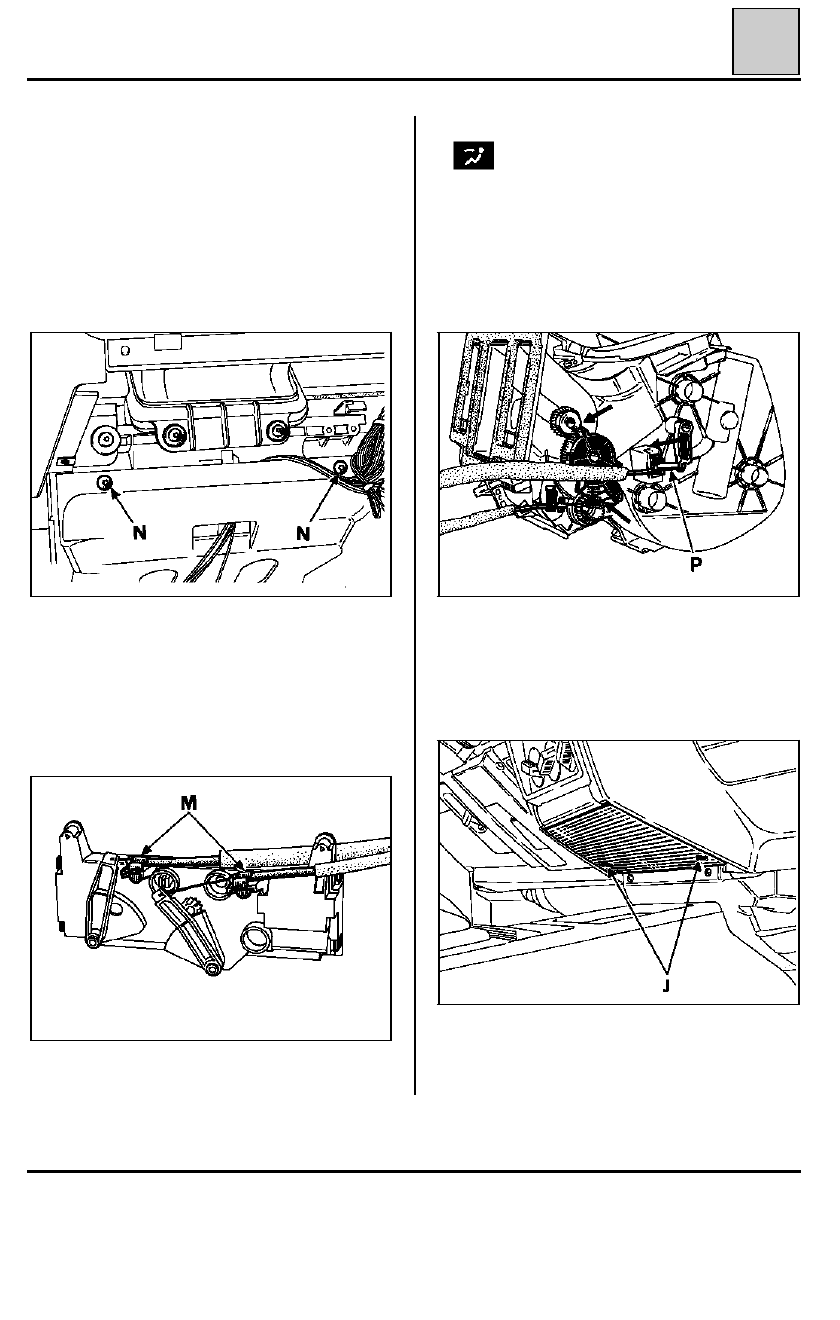

CALEFACCION

Cables de mando

61

SUSTITUCION

La extracción de los cables de mando se puede
efectuar sin tener que retirar el dispositivo de re-
parto del aire.

Extraer :
- el cuadro de mando como se describe en la pá-

gina precedente,

- los 2 tornillos que fijan el deflector de aire (N).

Poner el mando de reparto del aire en la posición

          y el mando de calefacción en la posición

frío máximo (punto azul).

Colocar el cuadro de mando sobre el dispositivo
de reparto de aire.

Alinear las marcas de los sectores de mando de las
trampillas.

Desenganchar el cable a sustituir y dar una rota-
ción de 1/4 de vuelta con el fin de liberarlo de la
palanca de mando de las trampillas.

En el montaje,



enganchar el cable sobre el cuadro

de mando haciendo tope contra los frenos de
funda (clips M).

Montar :
- el muelle de recuperación de la trampilla de

mezcla (P) (sólo en el mando de mezcla de aire),

- el deflector de aire y la tapa inferior del tablero

de bordo, tornillos (N) y (J).

NOTA :

los cables de mando de las trampillas son

de diferente longitud, el más largo acciona a la
trampilla de mezcla.

61-13

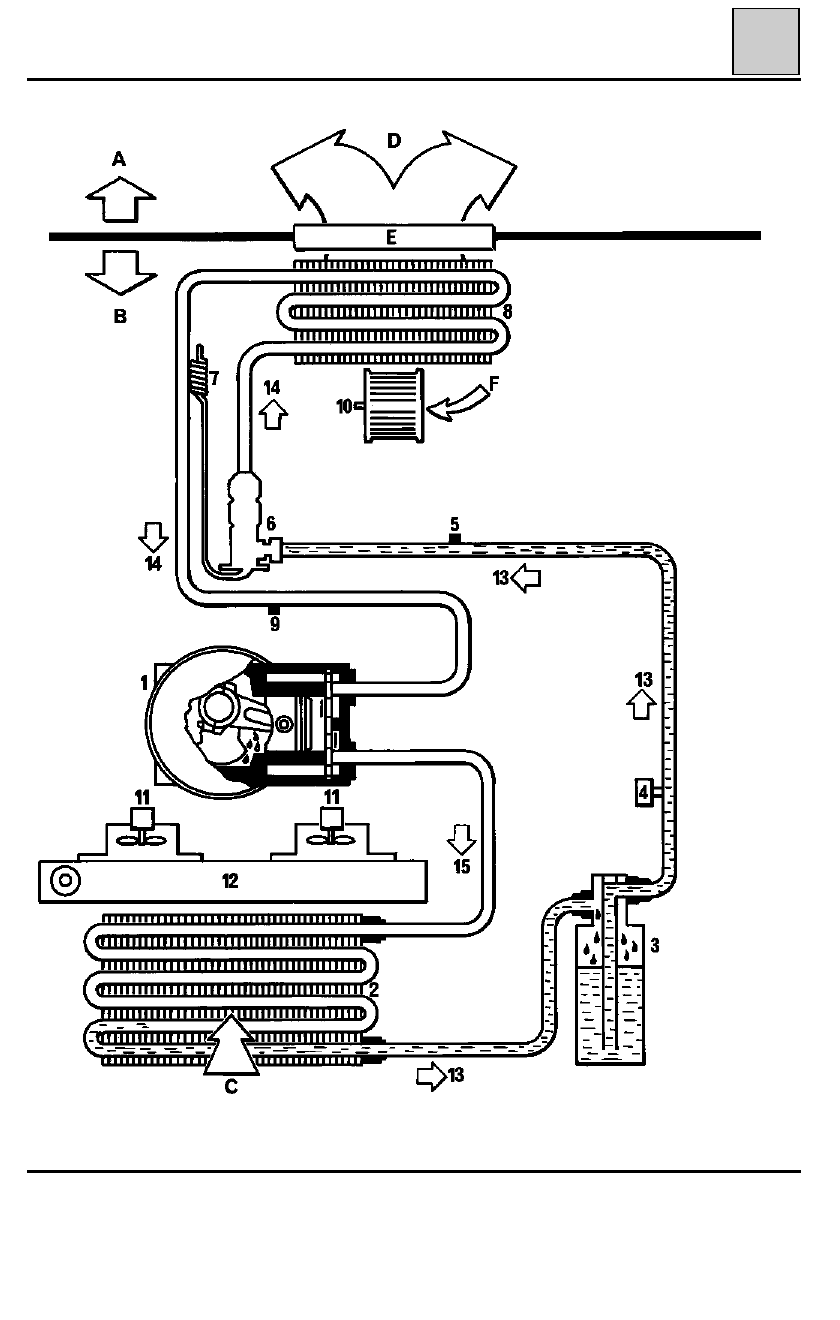

AIRE ACONDICIONADO

Generalidades

62

91096-1R

62-1

AIRE ACONDICIONADO

Generalidades

62

A

Habitáculo.

B

Compartimiento motor.

C

Aire exterior.

D

Hacia cajetín de mezcla de aire.

E

Salpicadero de alero.

F

Aire exterior o reciclado.

1

Compresor.

2

Condensador.

3

Depósito de fluido refrigerante.

4

Presostato trifunción.

5

Purga alta presión.

6

Expansor.

7

Regulación termostática del expansor.

8

Evaporador.

9

Purga baja presión.

10

Motoventilador de aire acondicinado..

11

Motoventilador de refrigeración.

12

Radiador motor.

13

Líquido alta presión.

14

Vapor baja presión.

15

Vapor alta presión.

62-2
