Renault 19. Manual - parte 128

92196R

95717R2

92033-5R

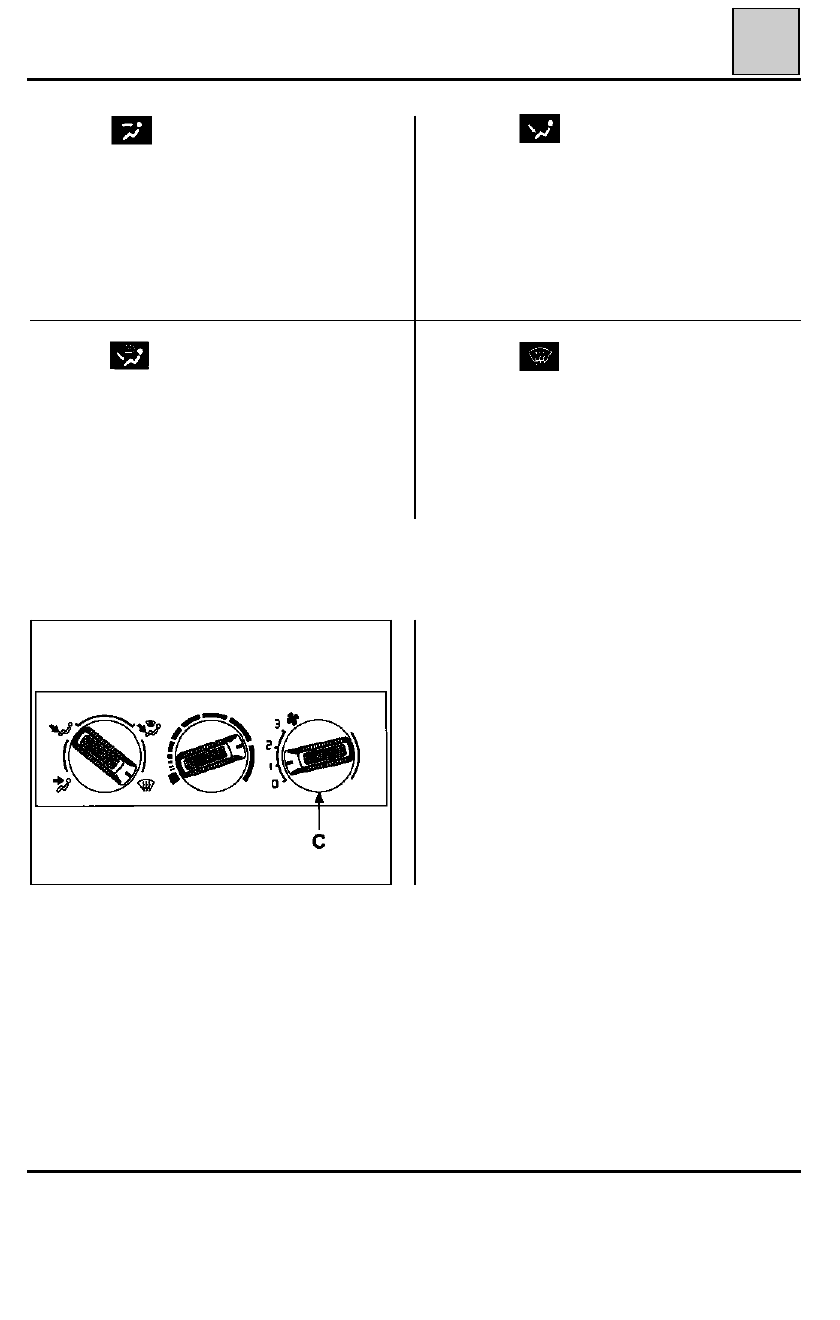

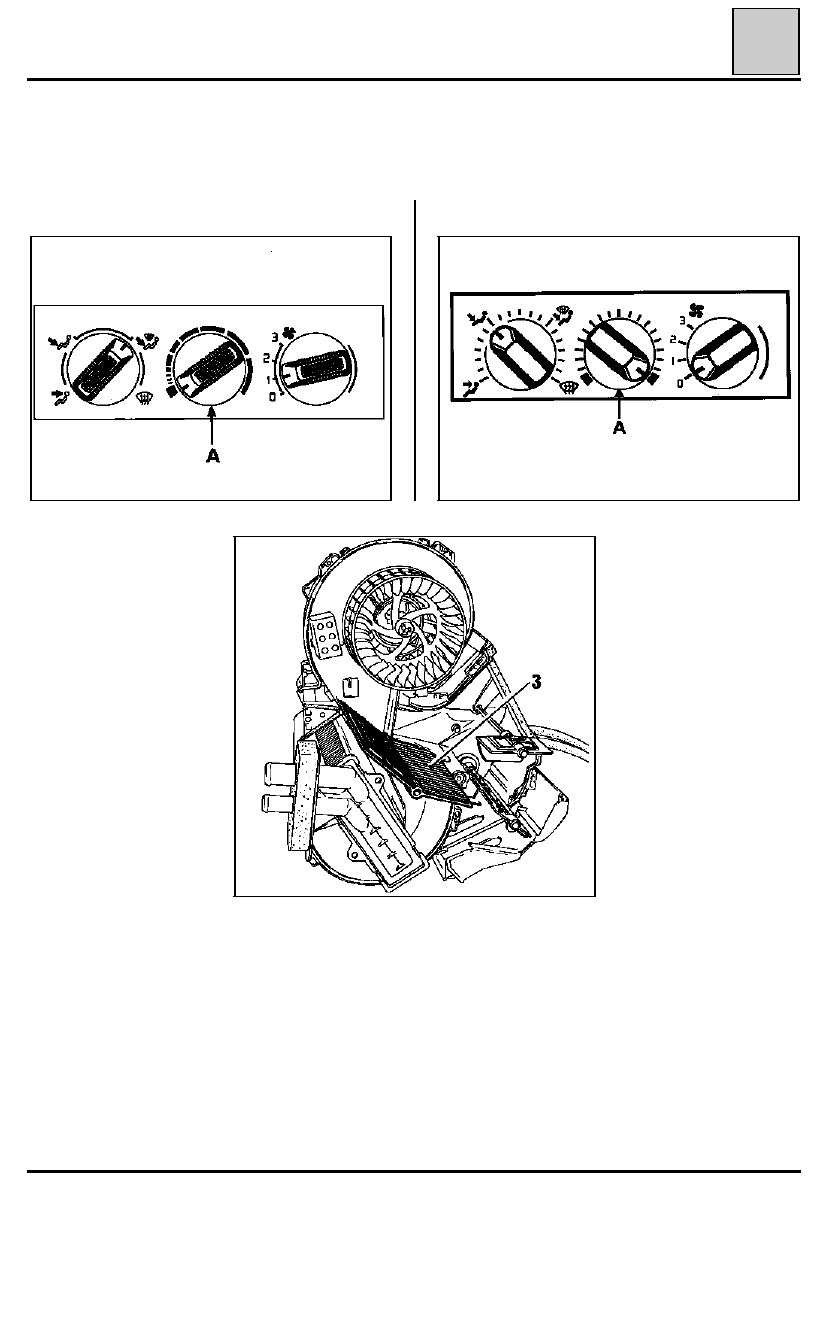

CALEFACCION

Principio de funcionamiento

61

GIRADOR DE MANDO DE TEMPERATURA (A)

Acciona la trampilla (3) de aire caliente/frío.

El dispositivo de soplado no posee grifo de calefacción y está alimentado permanentemente. La trampilla (3)
asegura el funcionamiento del sistema de calentamiento del aire fresco.

R19 Fase I

R19 Fase II

61-4

92033-3R1

92196-1R

95717R3

CALEFACCION

Principio de funcionamiento

61

GIRADOR DE REPARTO DEL AIRE (B)

Acciona las trampillas (4) de reparto del aire.

R19 Fase I

R19 Fase II

61-5

92033-1R1

CALEFACCION

Principio de funcionamiento

61

POSICION

El flujo de aire está dirigido únicamente hacia los
aireadores del tablero de bordo (a) y (c).

Cada aireador tiene 3 reglajes :
- abierto o cerrado,
- orientación arriba o abajo,
- orientación izquierda o derecha.

La ventilación es llamada de aire soplado. El cau-
dal de aire que circula en el habitáculo es deter-
minado por las posiciones del girador (C).

NOTA :

Para una mejor eficacia del desempañado

y deshielo del parabrisas, el girador de mando del
motoventilador (C) deberá estar colocado sobre la
penúltima posición.

POSICION

El flujo de aire está dirigido hacia los aireadores
inferiores (d), (e) y del tablero de bordo (a) y (c).

POSICION

El flujo de aire está dirigido hacia los aireadores
del parabrisas (b), de cristales laterales (f) y del
tablero de bordo (a) y (c).

Para una mejor eficacia del desempañado - des-
hielo del parabrisas, los aireadores (a) y (c) podrán
estar cerrados.

POSICION

El flujo de aire está repartido entre todos los ai-
readores (a), (b), (c), (d), (e), (f).

Los aireadores del tablero de bordo (a) y (c) pue-
den estar cerrados.

GIRADOR DE MANDO DEL MOTOVENTILADOR (C)

61-6

92202R

92200R

92283R

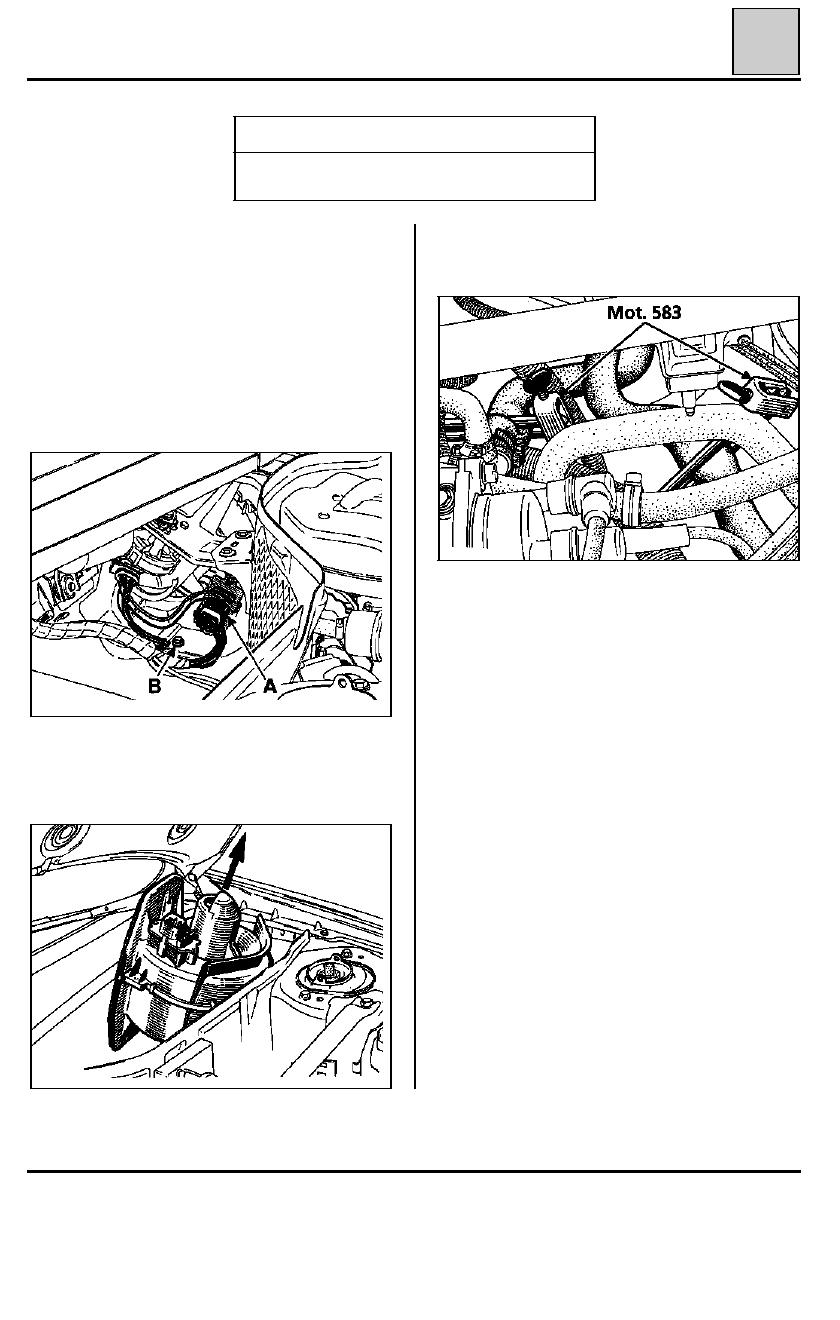

CALEFACCION

Cajetín repartidor

61

Poner las pinzas para tubos flexibles Mot. 453-01
ó Mot. 583.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 453 -01

Pinza para tubos flexibles

M.S.

583

Pinza para tubos flexibles

EXTRACCION

Desconectar la batería.

Extraer .
- el tablero de bordo (ver capítulo concernido),
- la junta superior de la caja de agua, así como las

rejillas de entrada de aire exterior.

Desconectar el conector de alimentación del mo-
toventilador (A).

Quitar los 2 tornillos de fijación (B) del moto-
ventilador y sacarlo por el lado conductor (una so-
la posición autoriza la salida de la caja de agua).

Extraer :
- las 2 abrazaderas de los tubos de alimentación

del radiador,

- El dispositivo de soplado de aire, por el interior

del vehículo, equipado de su mando.

61-7
