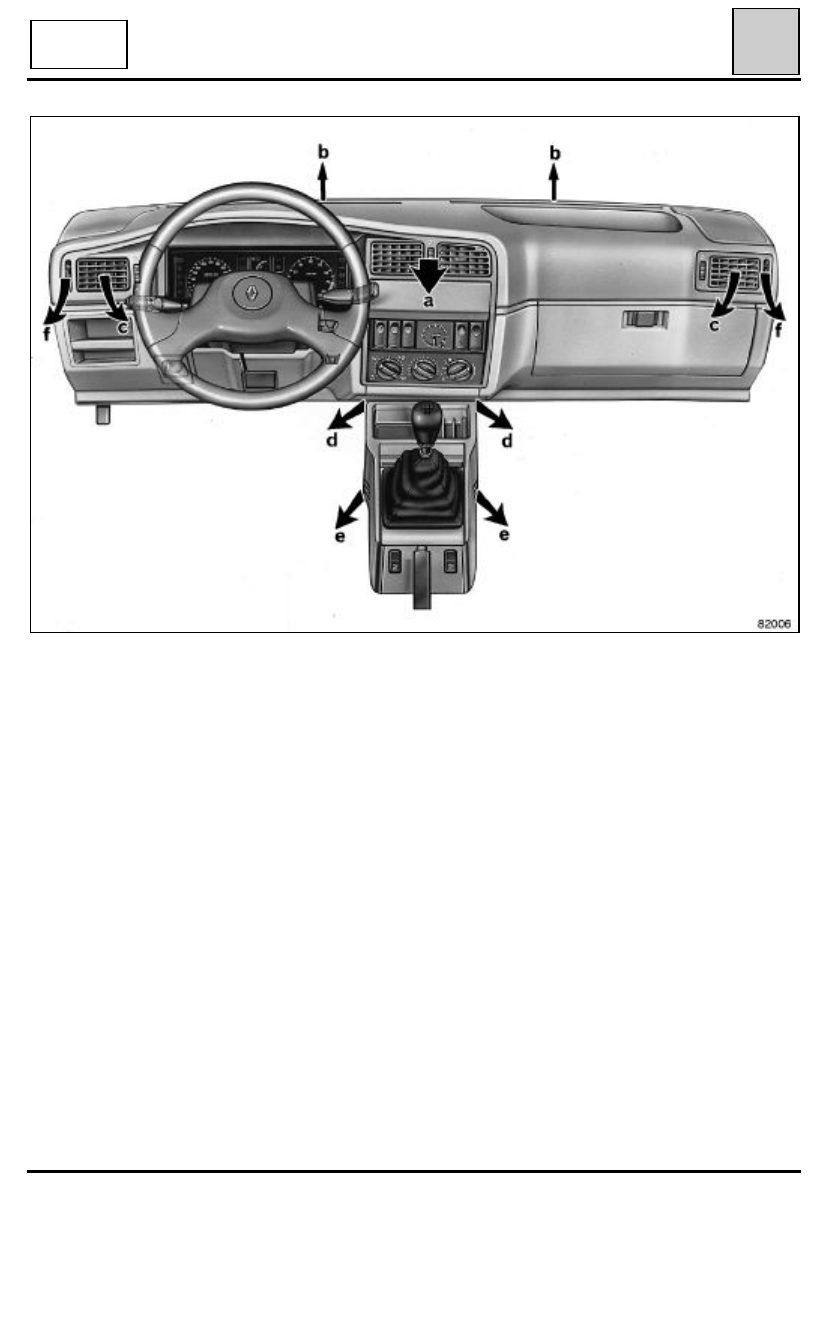

CALEFACCION

Generalidades

61

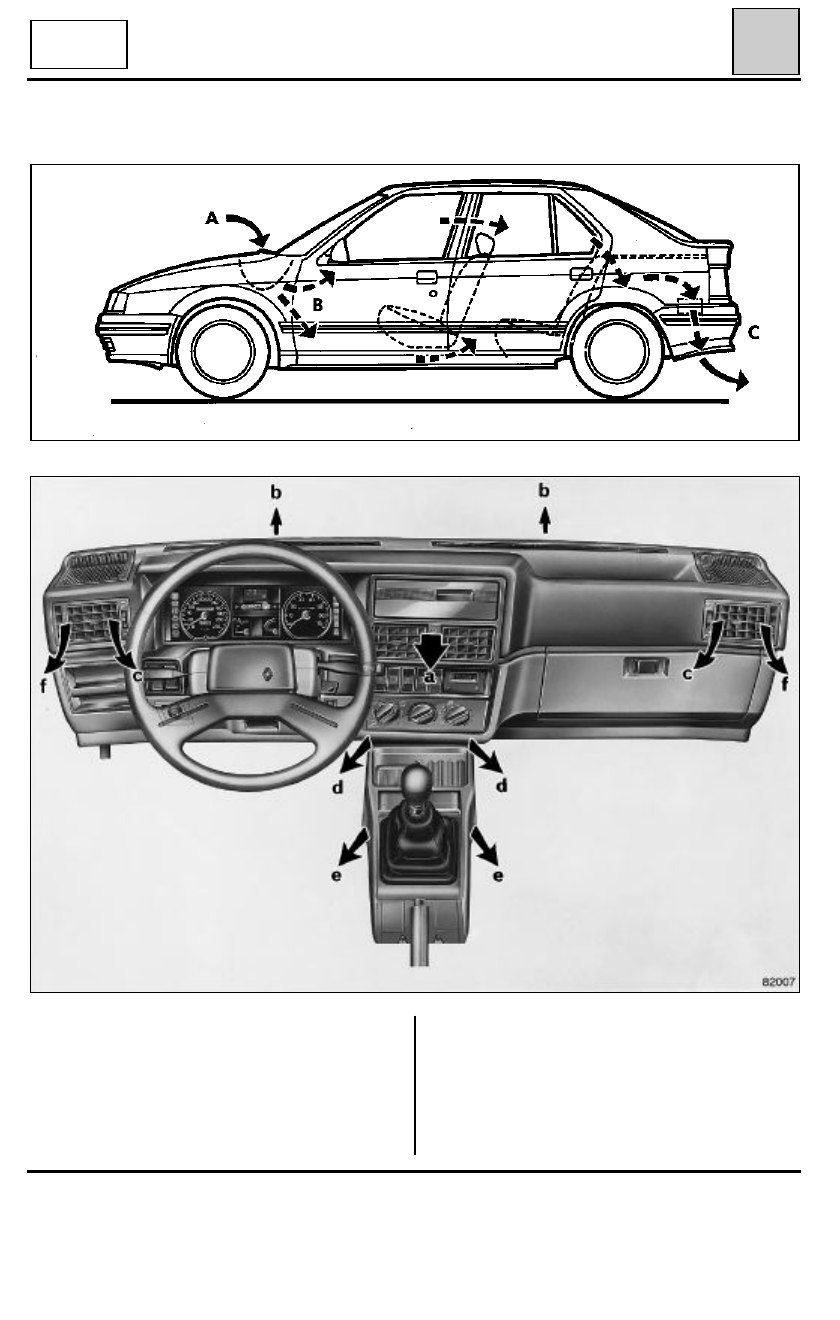

DISTRIBUCION  Y CIRCULACION DEL AIRE

R19

Fase I

A

Entrada de aire exterior

B

Distribución del aire

C

Extracción del aire en la aleta trasera izquierda

a

Salidas aireadores centrales

b

Salida desempañado parabrisas

c

Salida aireador tablero de bordo

d

Salidas aireadores inferiores

e

Salidas aireadores plazas traseras (según equi-
pamientos)

f

Salida desempañado cristales laterales delanteros

61-1

CALEFACCION

Generalidades

61

a

Salidas aireadores centrales

b

Salidas deshielo/desempañado parabrisas

c

Salidas aireadores tablero de bordo

d

Salidas inferiores

e

Salidas aireadores a las plazas traseras (según equipamientos)

f

Salidas desempañado cristales laterales delanteros

R19

Fase II

61-2

92194R2

CALEFACCION

Generalidades

61

1

Radiador de calefacción

2

Ventilador de calefacción

3

Trampilla de aire caliente / aire frío

4

Trampillas de repartición de aire

5

Cable de reparto de aire

6

Cable de mezcla de aire

a

Entrada de aire

b

Salida desempañado parabrisas

c

Salida aireador tablero de bordo

d

Salida aireadores inferiores

e

Salidas aireadores a las plazas traseras (según
equipamiento)

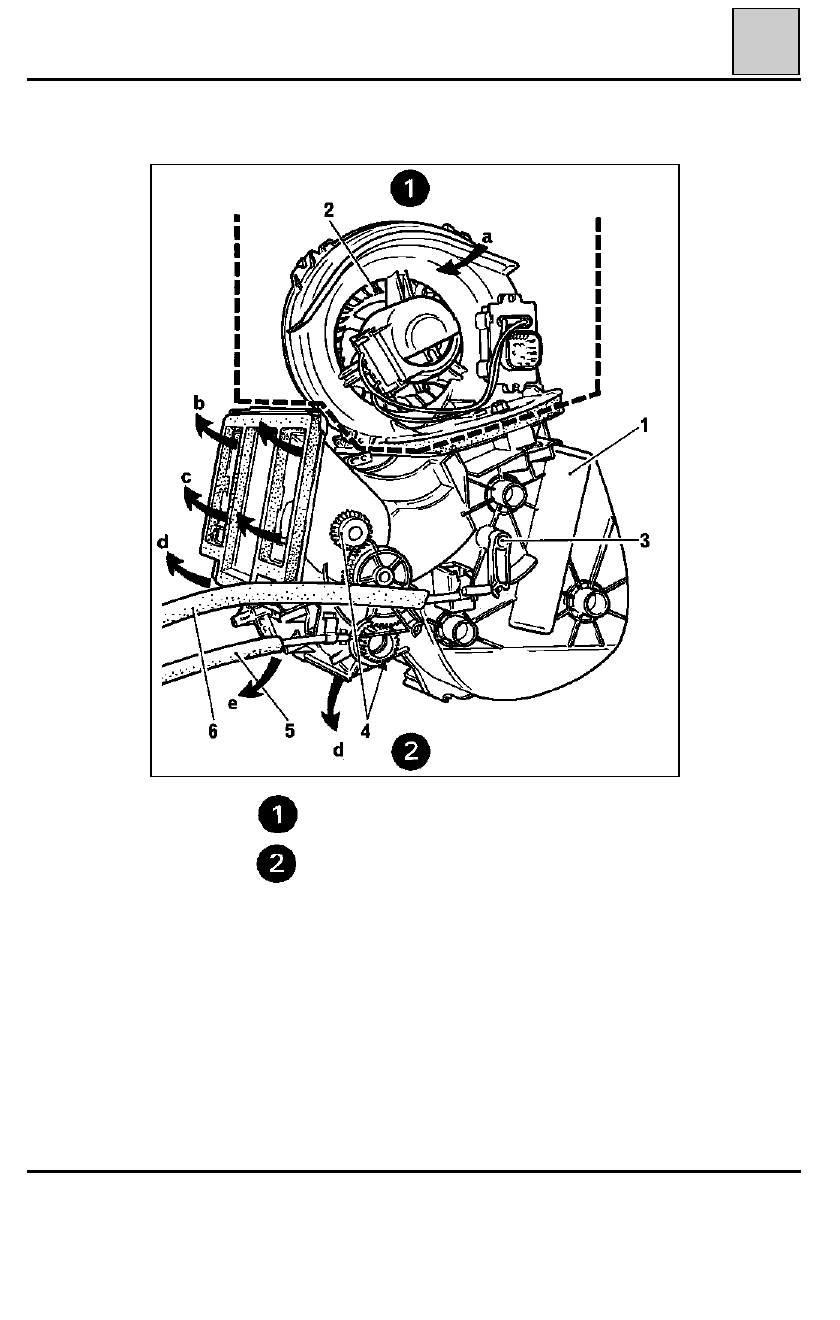

DESPIECE DEL DISPOSITIVO DE SOPLADO Y DE REPARTO DE AIRE

CAJA DE AGUA

HABITACULO

61-3
