CALEFACCION

Cajetín repartidor

61

REPOSICION

Presentar el dispositivo de soplado de aire sobre el
salpicadero (atención al correcto estado de las
juntas de estanquidad).

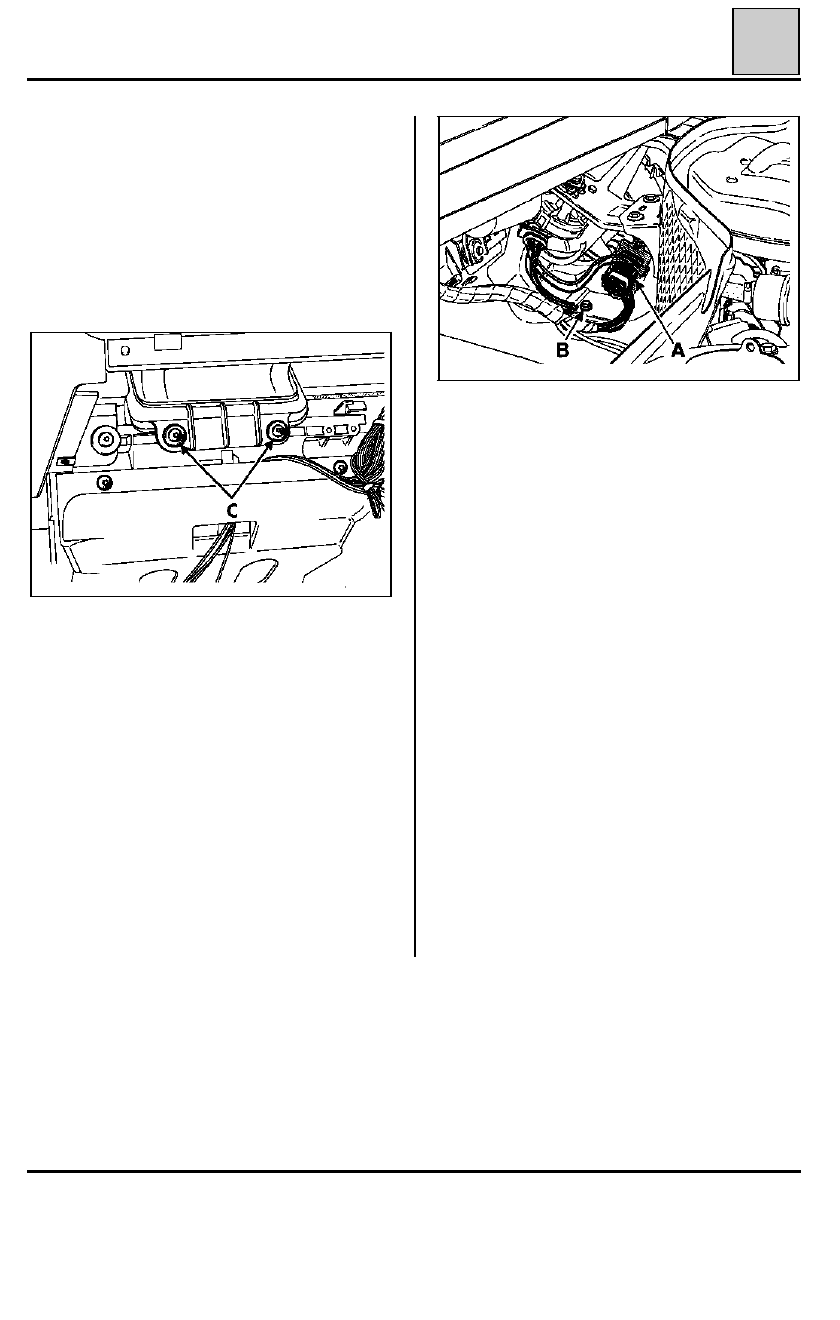

Colocar el motoventilador con sus 2 tornillos de fi-
jación (B). No bloquear sus 2 tornillos. El dispositi-
vo de soplado es también posicionado sobre el ta-
blero de bordo por los 2 tornillos (C)

.

Colocar el tablero de bordo.

Verificar el reglaje de los cables de mando y re-
glarlos si es necesario (ver capítulo correspon-
diente).

Conectar las tuberías de agua del radiador.

Apretar los 2 tornillos de fijación (B) del moto-
ventilador y volver a conectar el conector de ali-
mentación (A).

Montar las rejillas de entrada de aire y volver a po-
sicionar la junta de la caja de agua.

Completar y purgar el circuito de refrigeración del
motor (ver capítulo correspondiente) si es nece-
sario.

61-8

92223R1

92223R

92200R

92283R

CALEFACCION

Dispositivo de soplado de aire

61

SUSTITUCION

La extracción del motoventilador se efectúa tras
haber retirado la junta superior de la caja de agua
y la rejilla de entrada del aire exterior.

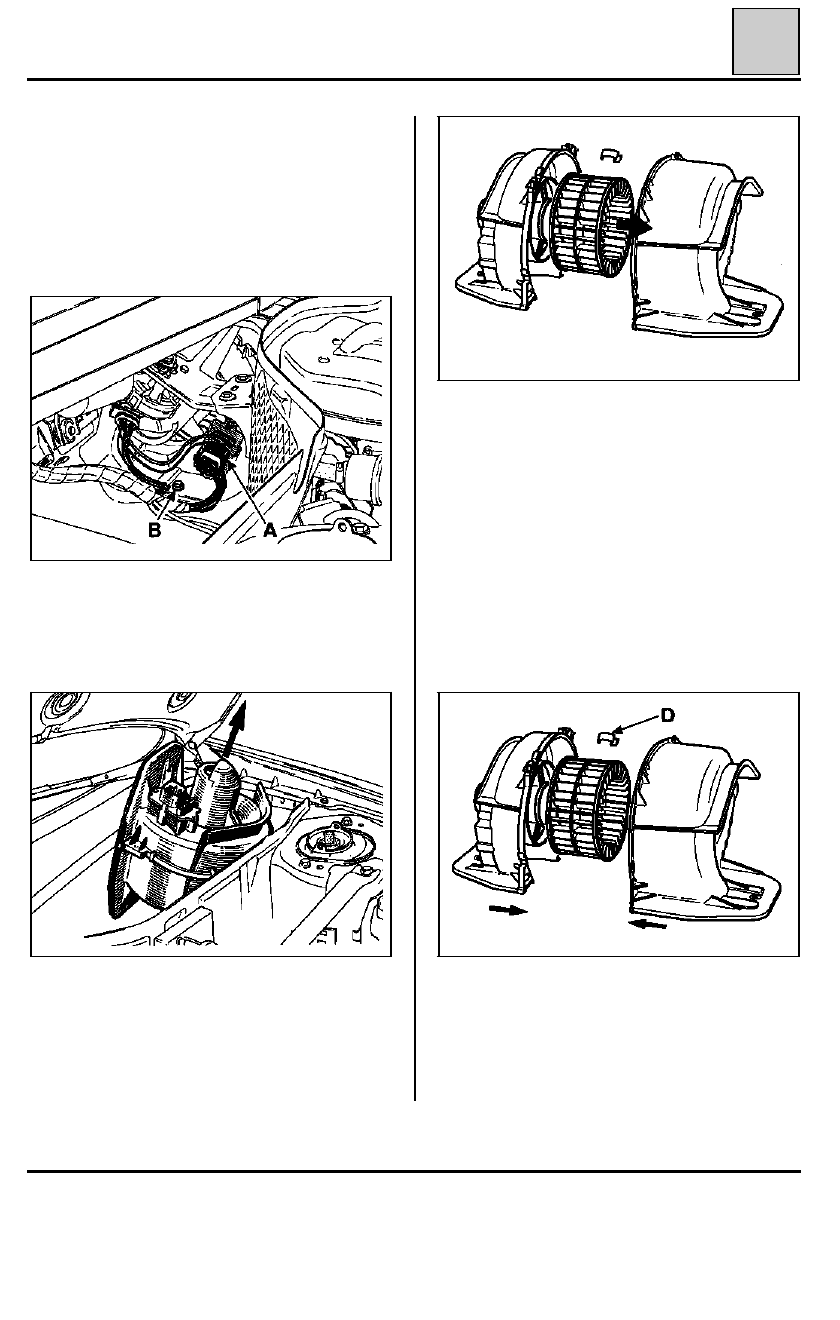

Extraer el conector de alimentación (A) y los 2
tornillos de fijación (B).

Sacar el motoventilador por el lado izquierdo del
vehículo (atención, una sola posición autoriza la
salida de la caja de agua).

Desconectar el conector del motor.

Abrir las 2 semi-coquillas.

Extraer el motor, tirando como se indica a conti-
nuación.

En el montaje, posicionar correctamente el motor
en su alojamiento para que el conector se fije sin
tensiones.

Volver a cerrar las 2 semi-coquillas utilizando los
clips (D) suministrados en la colección, en sustitu-
ción de los engastes en caliente.

Colocar la junta de estanquidad nueva, suminis-
trada en la colección, sobre el conjunto.

IMPORTANTE :

la junta de estanquidad deberá es-

tar en perfecto estado. Un fallo de la misma pue-
de ocasionar importantes entradas de agua en el
habitáculo.

61-9

92201R

90292R

CALEFACCION

Radiador

61

SUSTITUCION

La extracción del radiador de calefacción se efec-
túa después de haber extraído el dispositivo de re-
parto del aire.

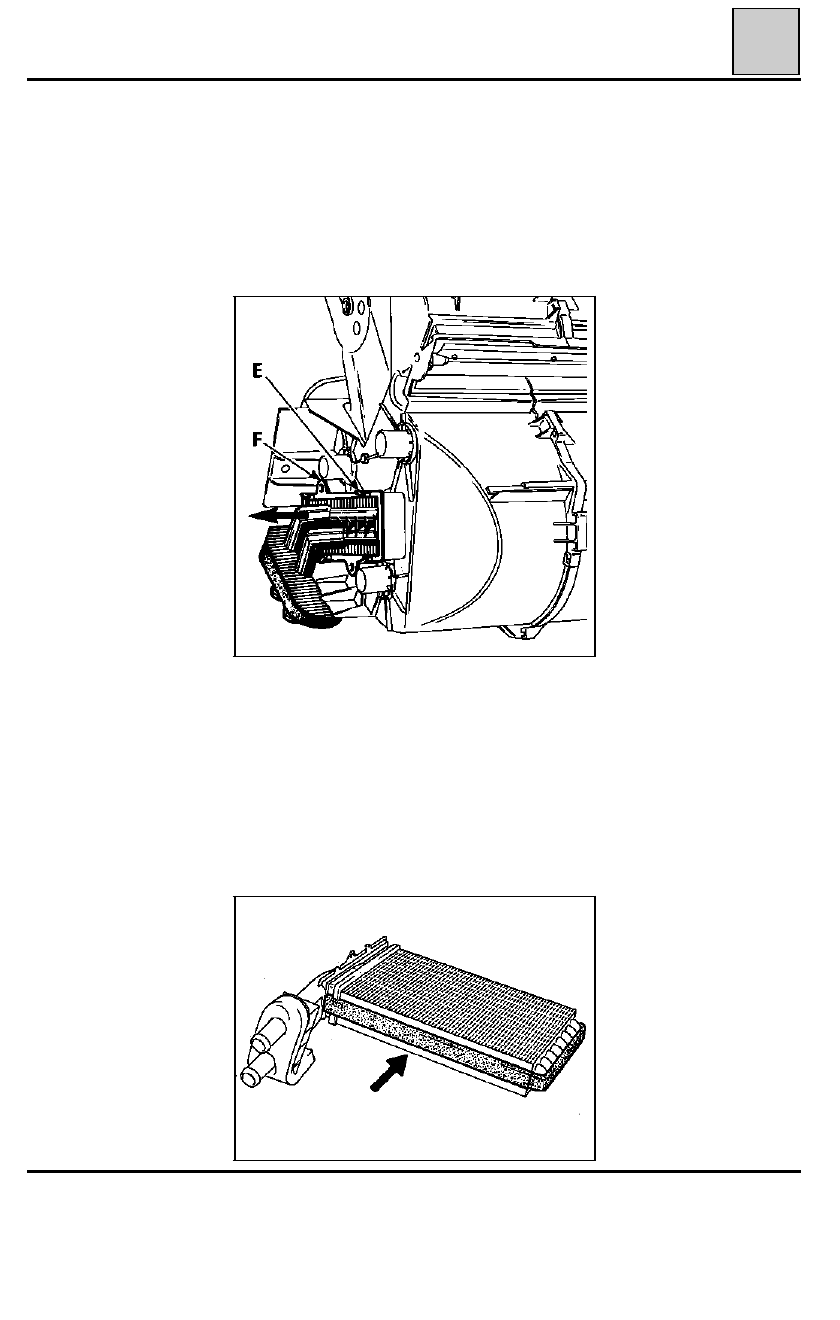

Separar los 4 clips de fijación (E)  y extraer el radia-
dor, tirando de él según el sentido indicado.

NOTA :

poner atención para no deteriorar las

aletas del radiador.

En la reposición, encajar el radiador en el cuerpo
provisto de sus tiras de espuma de relleno.

Asegurarse del engachado de las 4 lengüetas.

Poner los 2 tornillos de fijación (F) en el cuerpo del
sistema de soplado si ha habido rotura de los clips.

61-10

92204S

92283R1

CALEFACCION

Cajetín de resistencias

61

SUSTITUCION

El acceso al cajetín de resistencias se hace después
de haber extraído la junta superior de la caja de
agua y la rejilla de entrada del aire exterior.

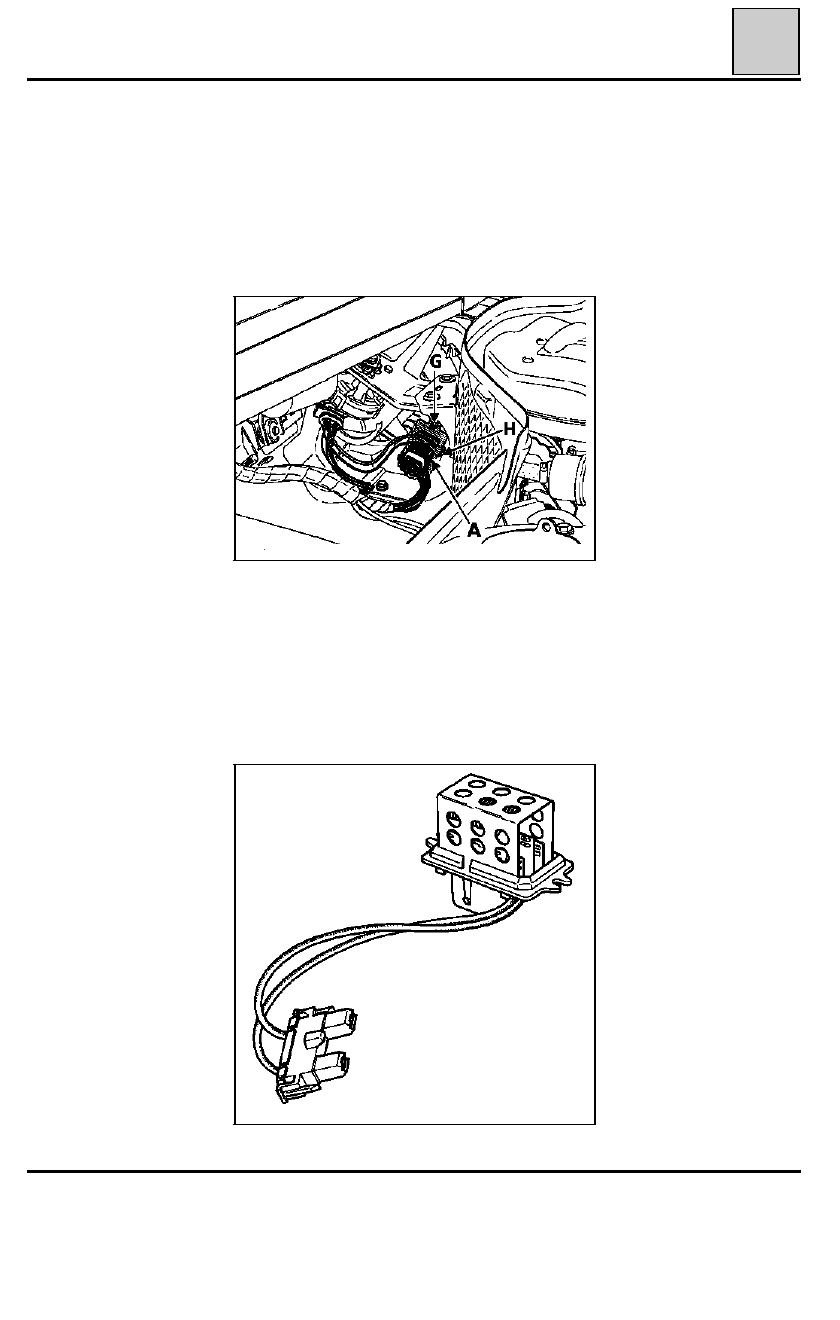

Desconectar el conector (A) y retirar los dos tor-
nillos de fijación (G).

Separar los clips (H) y extraer el cajetín de resisten-
cias.

NOTA :

si la extracción de las resistencias ha sido

hecha como consecuencia de su destrucción, hay
que verificar imperativamente la libre rotación del
motoventilador,  en caso contrario sustituirlo.

En la reposición,



no hay precauciones particulares.
