MANDOS DE ELEMENTOS MECANICOS

Mando de selección

37

MONTAJE

Montar el cable :
-

en la transmisión automática (siempre en la
posición "D"),

-

en la caja de mando (5) (siempre en la posición
"D"), y bloquear un cuarto de vuelta el freno
de funda (8).

Sustituir la caja de mando (5) en el vehículo.

Poner el pomo (2).

Controlar que entran las velocidades con la
palanca, el engranado del motor de arranque en
posición "P" y "N" y la función "Parking".

Si el reglaje está mal, desbloquear, girando un
cuarto de vuelta, el freno de funda (8) y tirar o
empujar del cable según el reglaje a efectuar.

No olvidarse de bloquear el freno de funda (8) al
terminar la operación.

Lado cajetín de mando

Poner el selector en la posición "D" (Drive).

Alinear las dos marcas cortinilla-repetidor antes
de apretar los cuatro tornillos (11).

93611R

93612R

CONTROL DEL CABLE

Desbloquear, girando un cuarto de vuelta, el
freno de funda (8) y asegurarse de que el cable
desliza sin tensiones.

M B

37-26

MANDOS DE ELEMENTOS MECANICOS

Mando de selección

37

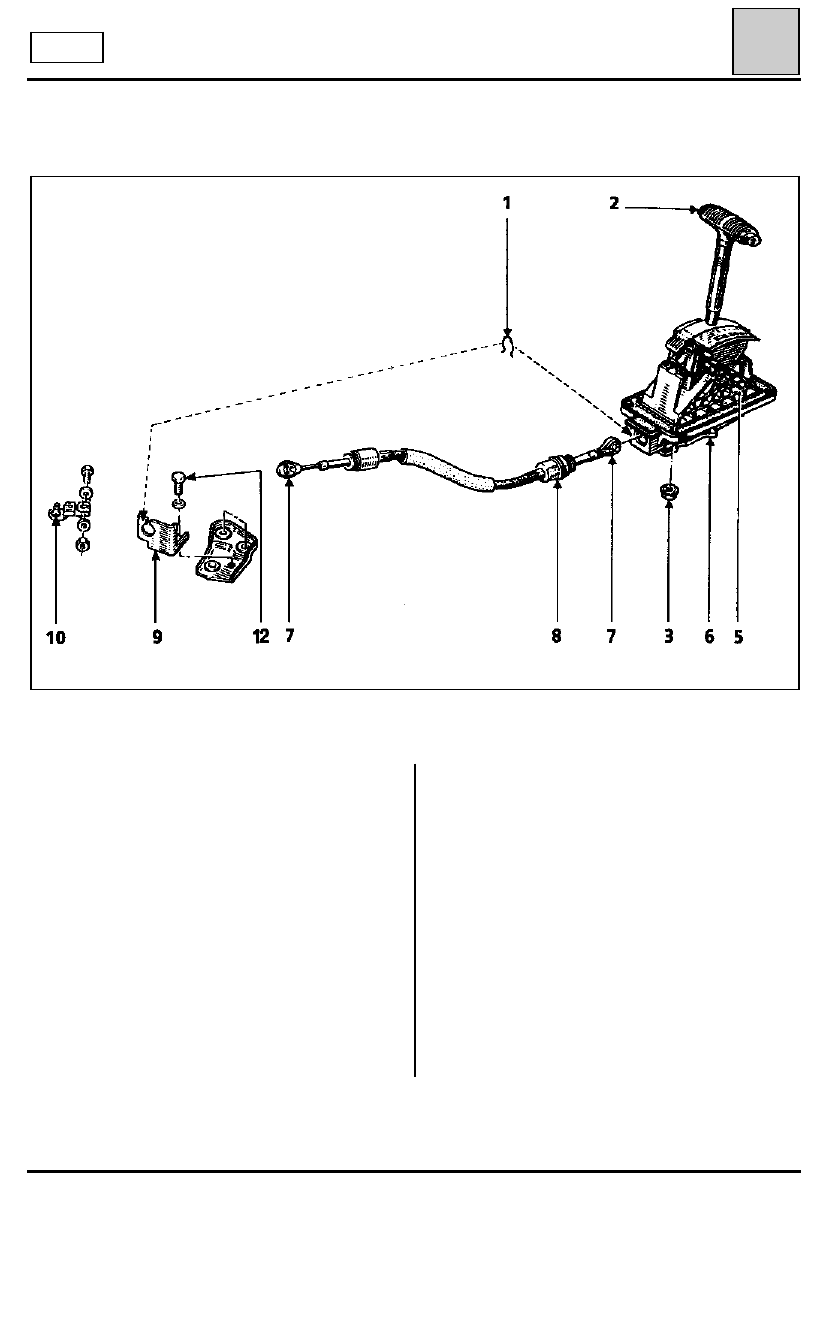

DESPIECE

EXTRACCION

Extraer :

Lado habitáculo
-

el pomo (2) tirando con fuerza hacia arriba.

Por debajo del vehículo
-

la tapa de protección (6).

Desencajar los extremos del cable (7).

Extraer :
-

las cuatro tuercas (3) de fijación de la caja de
mando (5) y sacar ésta por debajo,

-

los clips (1) de sujeción del cable.

DI3732

REPOSICION

Es imperativo poner la transmisión automática en
la posición "D"

Lado transmisión automática

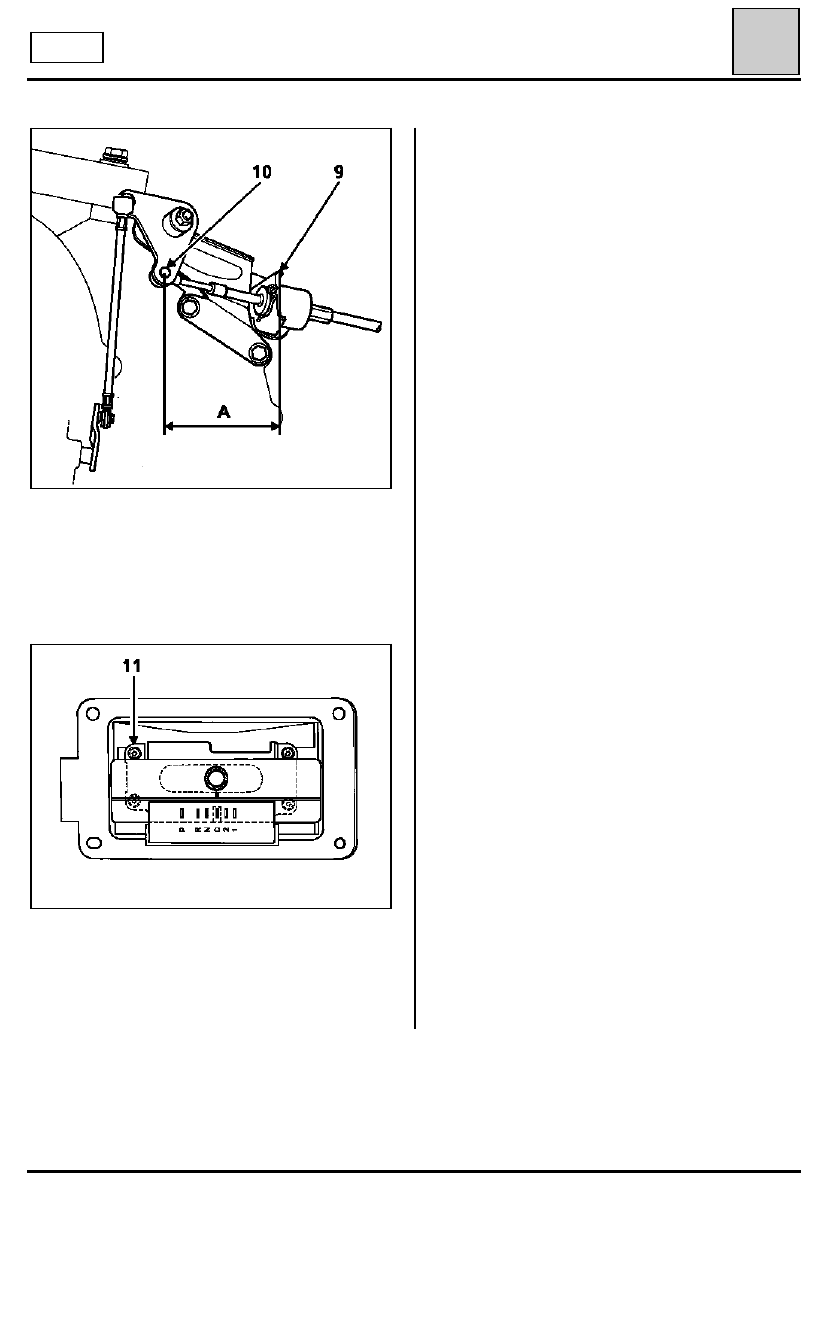

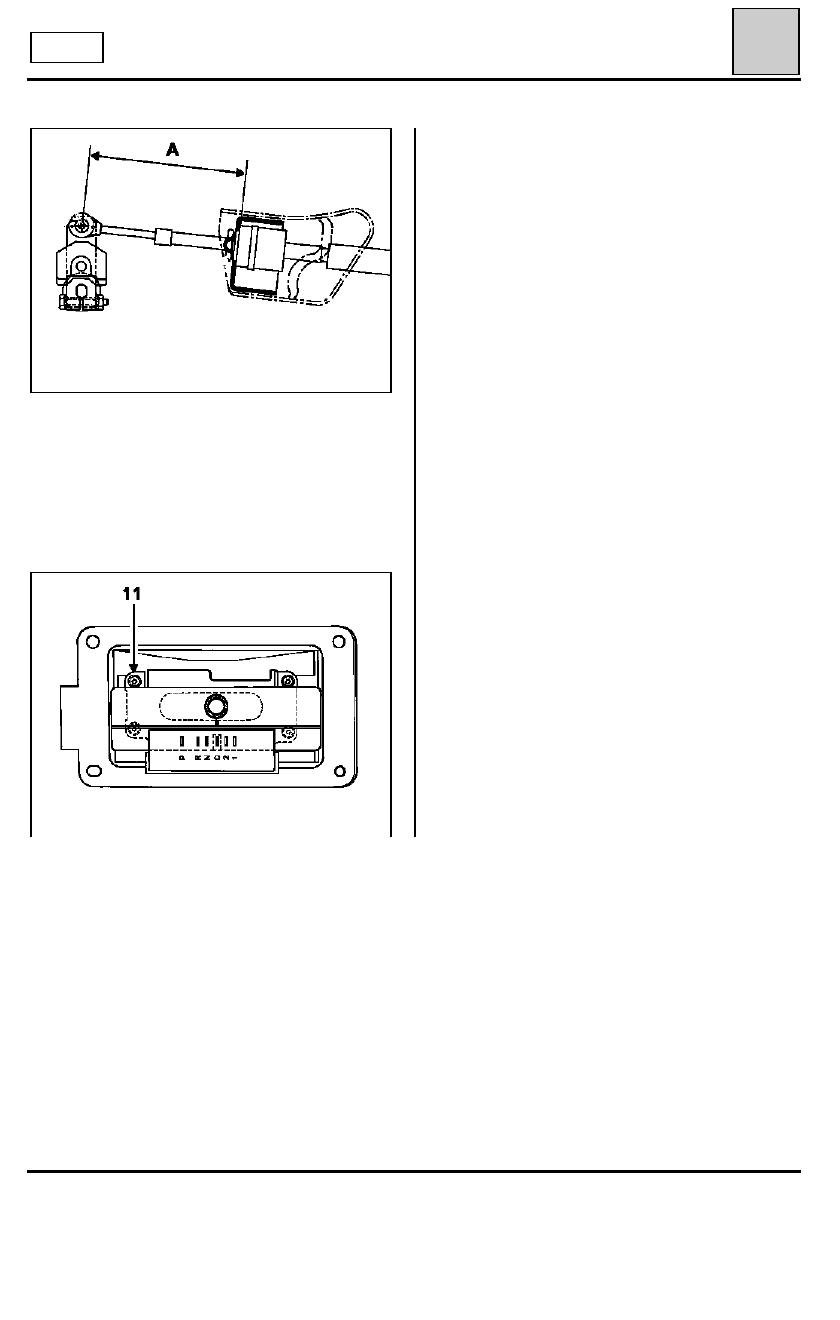

Antes de montar el cable, verificar la cota (A) en-
tre la superficie de apoyo del cable en el freno de
funda (9) y la rótula de fijación (10).

A = 131 mm

Aflojar si es necesario las dos tuercas (12) para ob-
tener esta cota (ver dibujo a continuación).

A D 4

37-27

MANDOS DE ELEMENTOS MECANICOS

Mando de selección

37

CONTROL DEL CABLE

Desbloquear, girando un cuarto de vuelta, el
freno de funda (8) y asegurarse de que el cable
desliza sin tensiones.

MONTAJE

Montar el cable :
-

en la transmisión automática (siempre en la
posición "D"),

-

en la caja de mando (5) (siempre en la posición
"D"), y bloquear un cuarto de vuelta el freno
de funda (8).

Sustituir la caja de mando (5) en el vehículo.

Poner el pomo (2).

Controlar que entran las velocidades con la
palanca, el engranado del motor de arranque en
posición "P" y "N" y la función "Parking".

Si el reglaje está mal, desbloquear, girando un
cuarto de vuelta, el freno de funda (8) y tirar o
empujar del cable según el reglaje a efectuar.

No olvidarse bloquear el freno de funda (8) al
terminar la operación.

A = 131 mm

Lado cajetín de mando (5)

Poner el selector en la posición "D" (Drive).

Alinear las dos marcas cortinilla y repetidor antes
de apretar los cuatro tornillos (11).

94898R1

93612R

A D 4

37-28

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

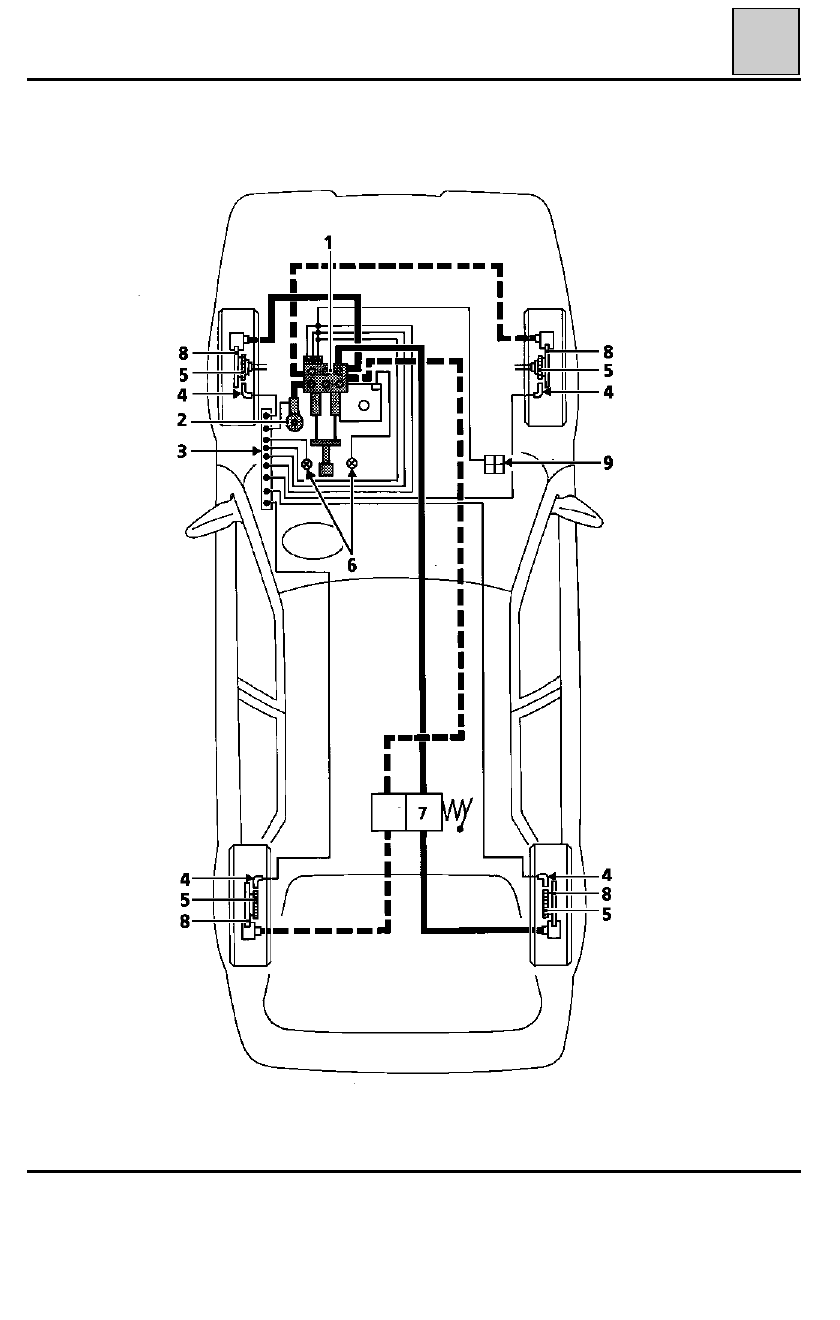

IMPLANTACION Y COMPOSICION (Dirección a izquierda)
