MANDOS DE ELEMENTOS MECANICOS

Mando externo de las velocidades

37

UTILLAJE ESPECIALIZADO INDISPENSABLE

B.Vi. 1133

Cala de bloqueo en 1

a

 de la

palanca de entrada de la caja

PARES DE APRIETE (en daN.m)

Tornillo abrazadera fijac. bieleta sobre pinza

3

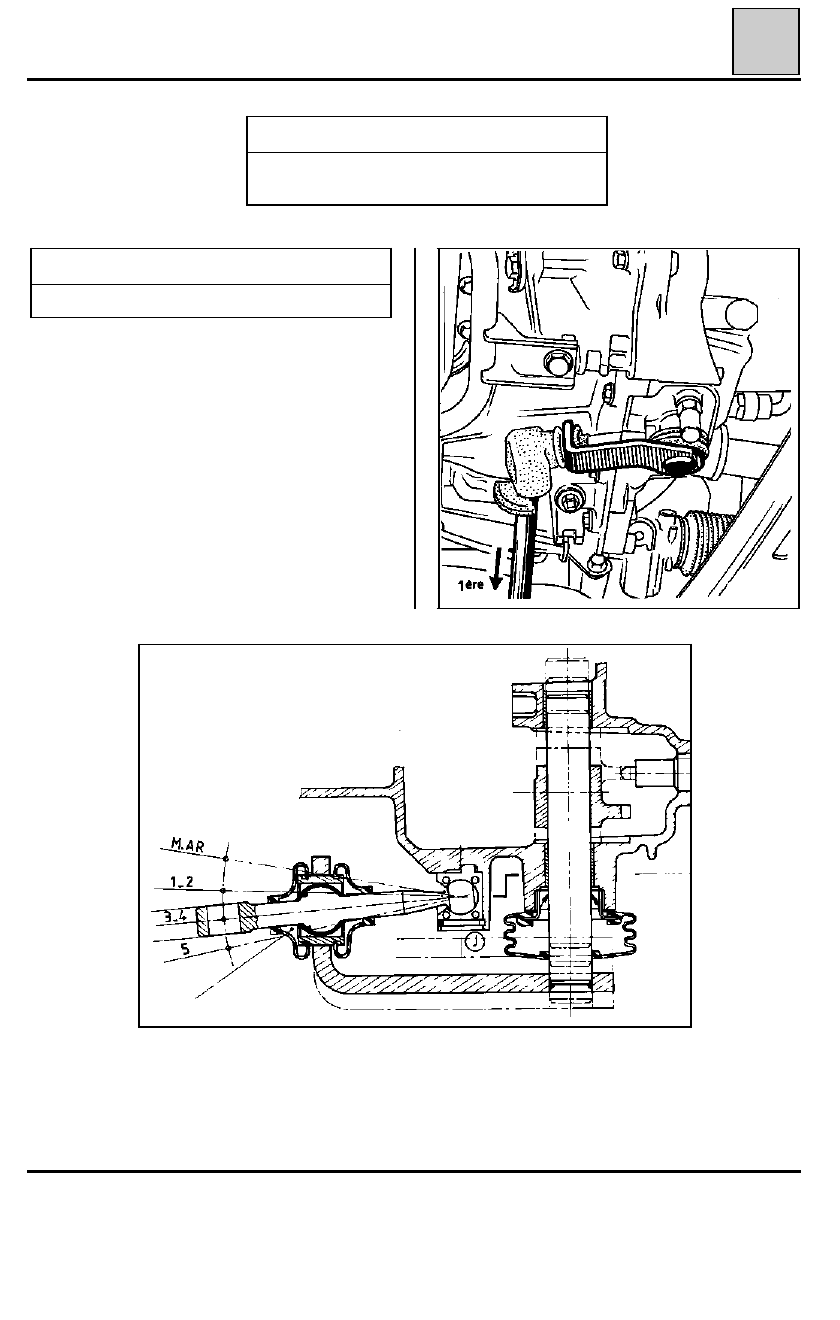

REGLAJE

Meter la 1

a

 en la caja de velocidades.

92079R

DI3702

37-22

MANDOS DE ELEMENTOS MECANICOS

Mando externo de las velocidades

37

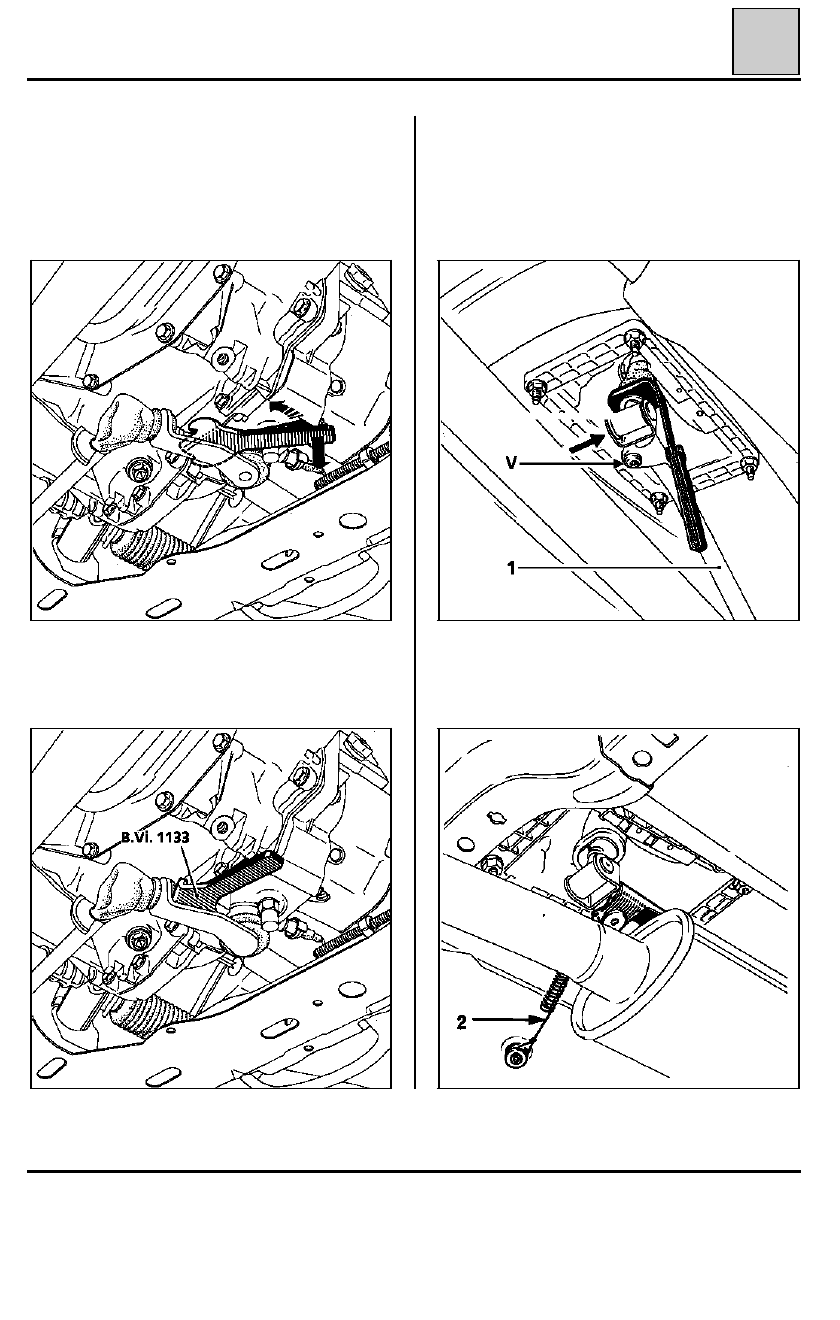

Colocar la cala B.Vi. 1133 a fin de recuperar los
juegos.

Montar la biela (1) en la pinza de la palanca, dejar
un espacio de unos 5 mm entre la biela y el cuerpo
de la pinza.

Aplicar el gatillo inferior de la palanca contra la
rampa del cajetín, interponiendo una cala de
2 mm.

Simultáneamente, tirar del extremo de la cala
hacia la parte baja y hacerla pivotar unos 45

°

hasta que haga tope en la muesca del cárter.

92080R1

92450S

92450-1R

92431R

En esta posición, apretar el tornillo (V).

Retirar la cala y colocar el muelle de recuperación
(2).

37-23

MANDOS DE ELEMENTOS MECANICOS

Mando externo de las velocidades

37

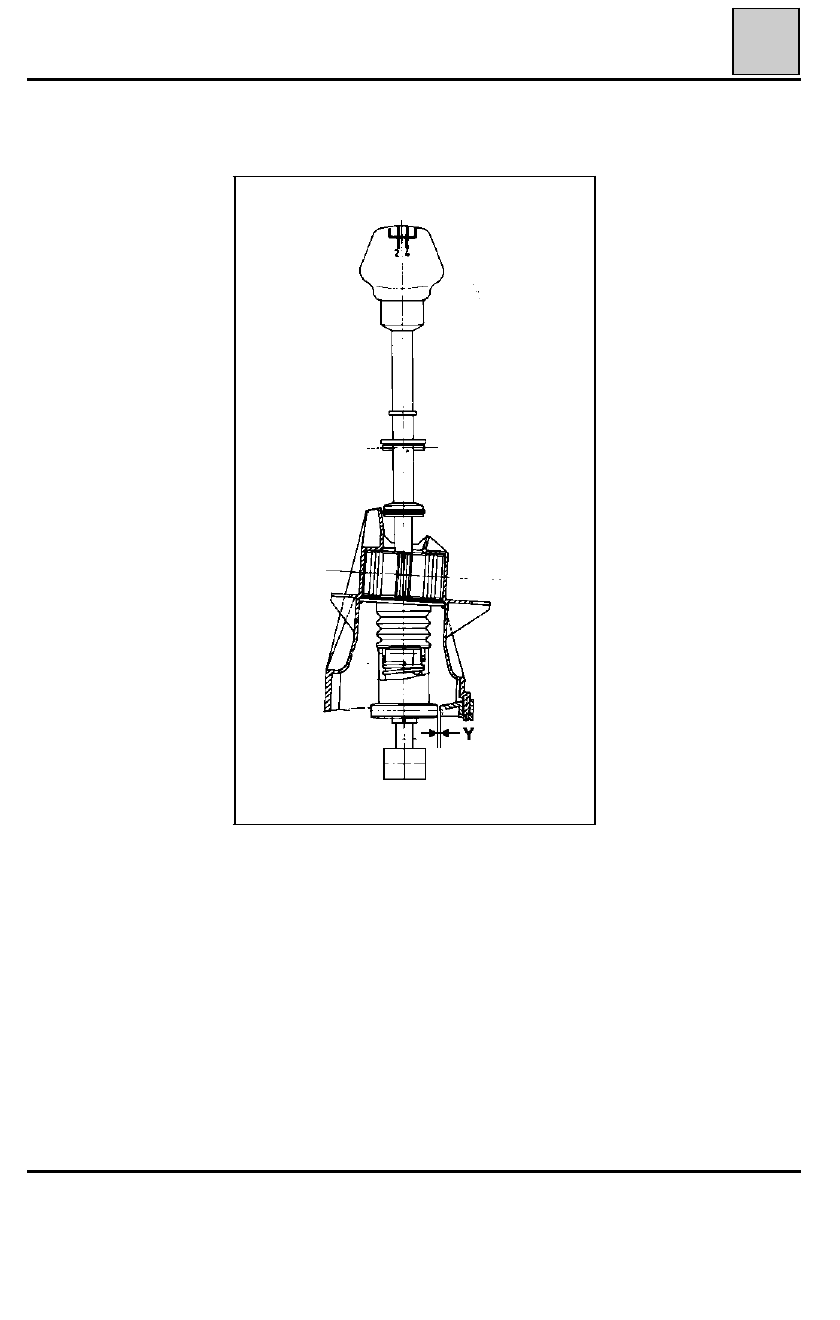

Controlar el juego resultante "Y" que debe estar
comprendido entre 2 y 5 mm.

Retirar la cala B.Vi. 1133.

Controlar el paso de las velocidades.

DI3705

37-24

MANDOS DE ELEMENTOS MECANICOS

Mando de selección

37

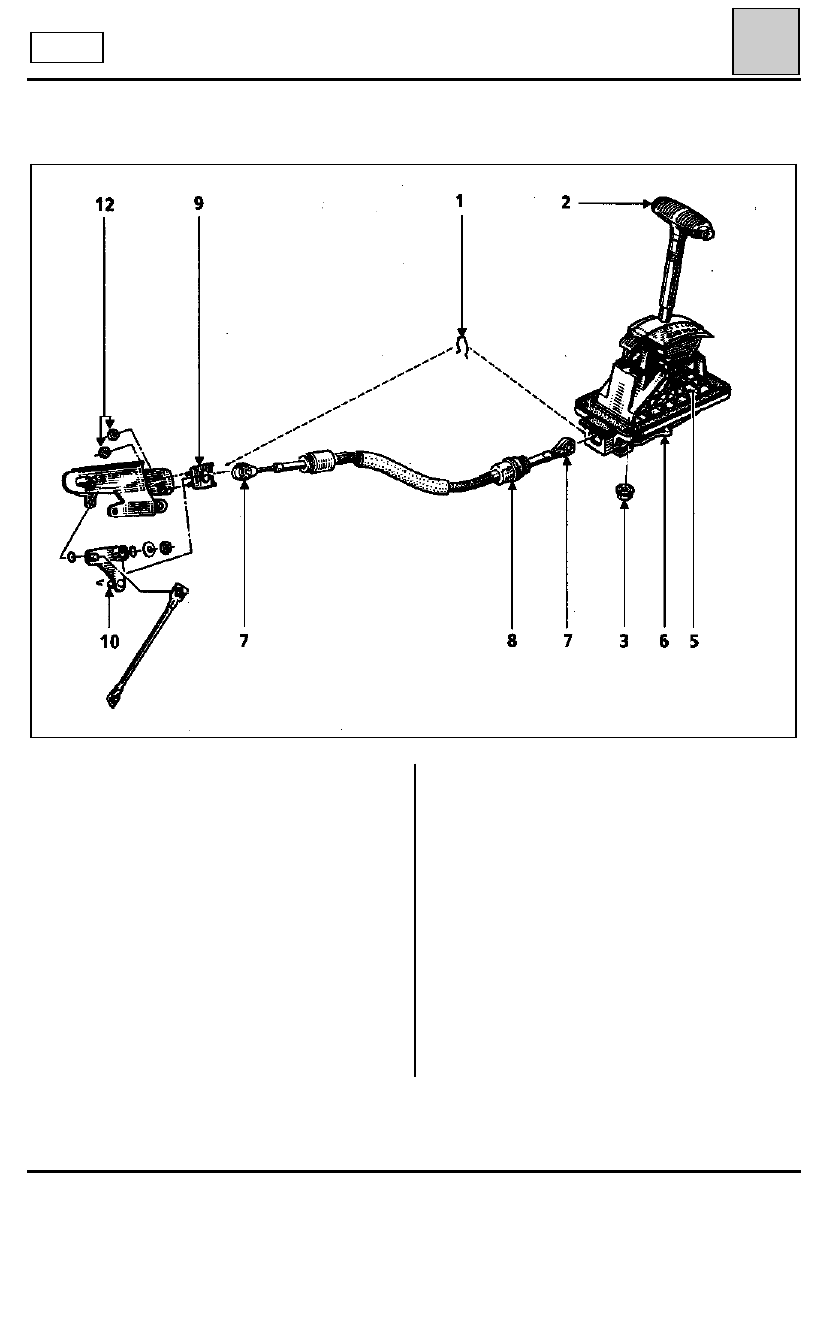

DESPIECE

EXTRACCION

Extraer :

Lado habitáculo
-

el pomo (2) tirando con fuerza hacia arriba.

Por debajo del vehículo
-

la tapa de protección.

Desencajar los extremos del cable (7).

Extraer :
-

las cuatro tuercas (3) de fijación de la caja de
mando (5) y sacar ésta por debajo,

-

los clips (1) de sujeción del cable.

DI3731

REPOSICION

Es imperativo poner la transmisión automática en
la posición "D"

Lado transmisión automática
Antes de montar el cable, verificar la cota (A) en-
tre la superficie de apoyo del cable en el freno de
funda (9) y la rótula de fijación (10).

A = 131 mm

Aflojar si es necesario las dos tuercas (12) para ob-
tener esta cota.

M B
