MANDOS DE ELEMENTOS MECANICOS

Recuperación automática del embrague

4

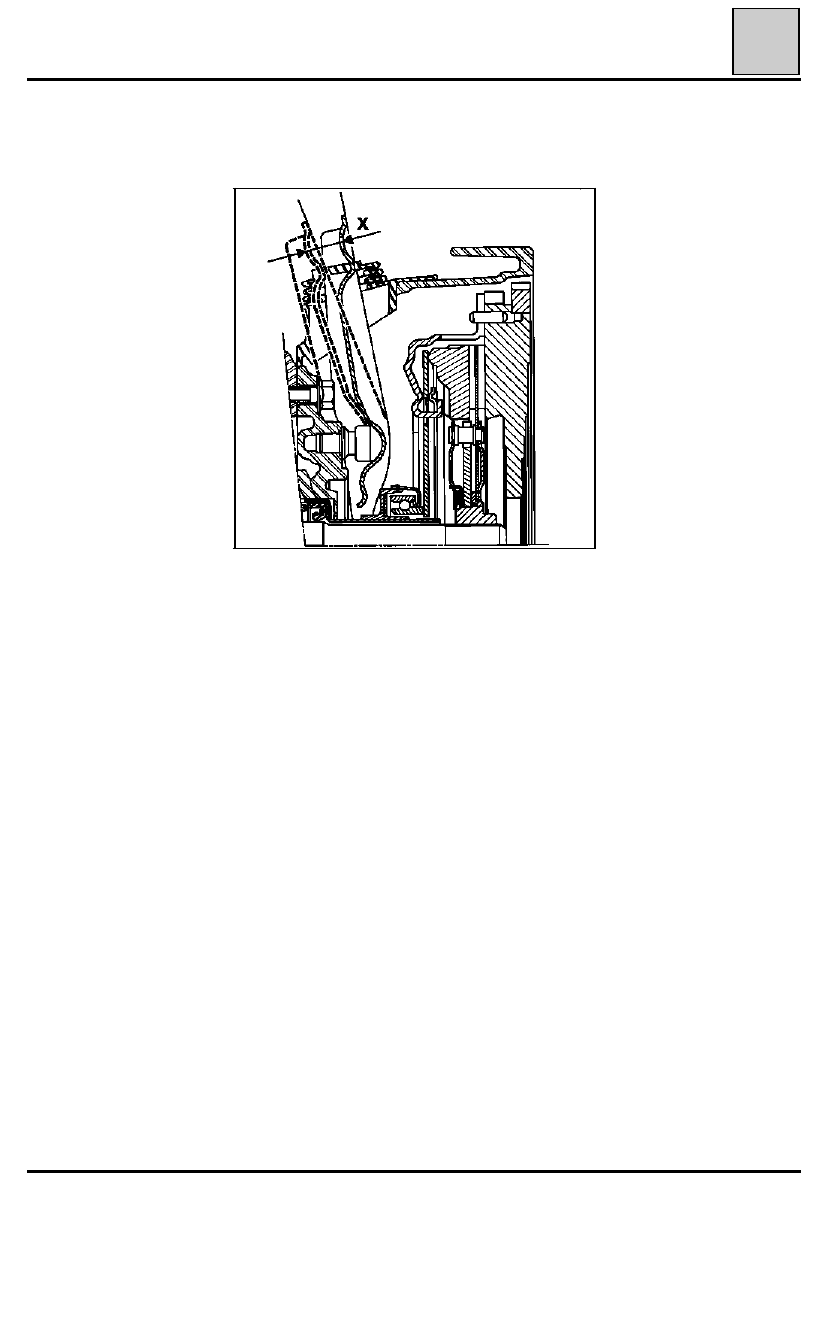

Verificar la carrera de desplazamiento de la
horquilla. Debe de ser de :

X = 17 a 18 mm

37

91830R1

Se trata de controles preliminares a toda interven-
ción en el embrague propiamente dicho.

37-18

MANDOS DE ELEMENTOS MECANICOS

Mando externo de las velocidades

37

DI3707

DI3703

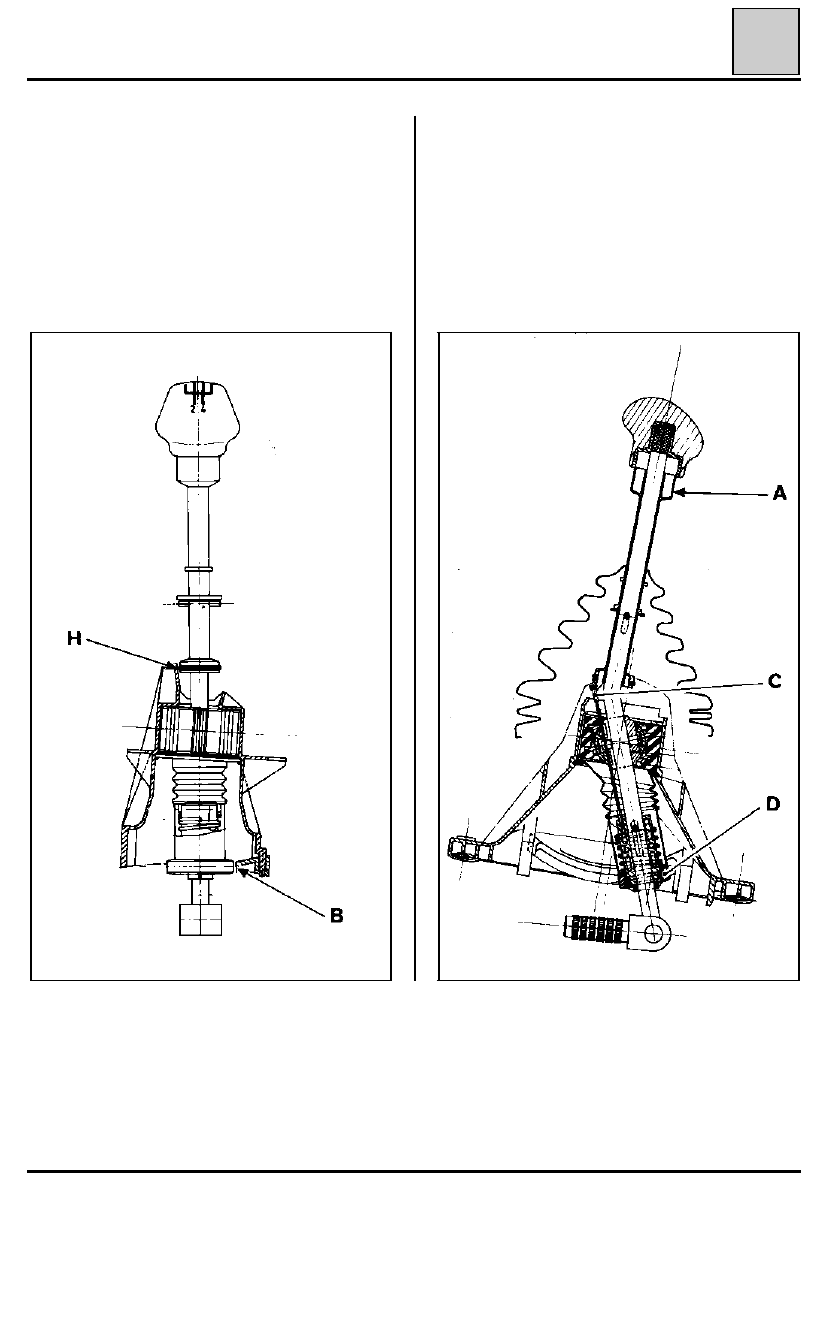

Los vehículos están equipados de un mando exter-
no de las velocidades con doble cerrojo, lo que
evita el paso intempestivo de la marcha atrás en
lugar de la primera sin desbloquear el gatillo.

FUNCIONAMIENTO

El gatillo superior (A) acciona por medio de un ca-
ble (C) a un segundo gatillo (D) situado en la parte
inferior de la palanca.

La prohibición queda así establecida en los topes
bajo (B) y alto (H) sincronizados.

NOTA : el reglaje de este mando debe ser efec-
tuado con la primera velocidad metida.

37-19

MANDOS DE ELEMENTOS MECANICOS

Mando externo de las velocidades

37

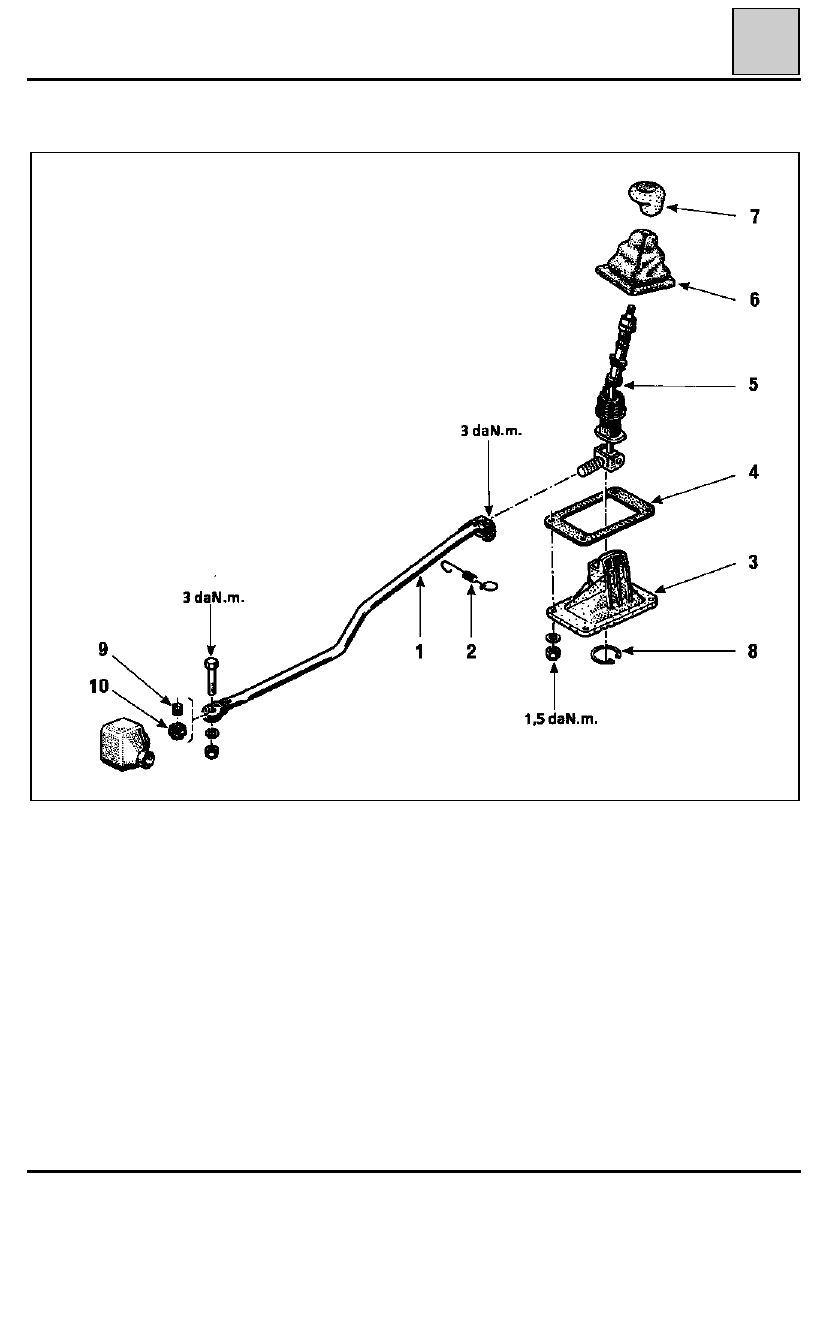

DESPIECE Y PARES DE APRIETE

DI3729

1

Biela

2

Muelle de recuperación a la línea 3/4

3

Cajetín

4

Placa

5

Palanca y gatillos ensamblados

6

Fuelle

7

Pomo de la palanca de velocidades

8

Anillo de retención

9

Casquillo

10

Manguito

37-20

MANDOS DE ELEMENTOS MECANICOS

Mando externo de las velocidades

37

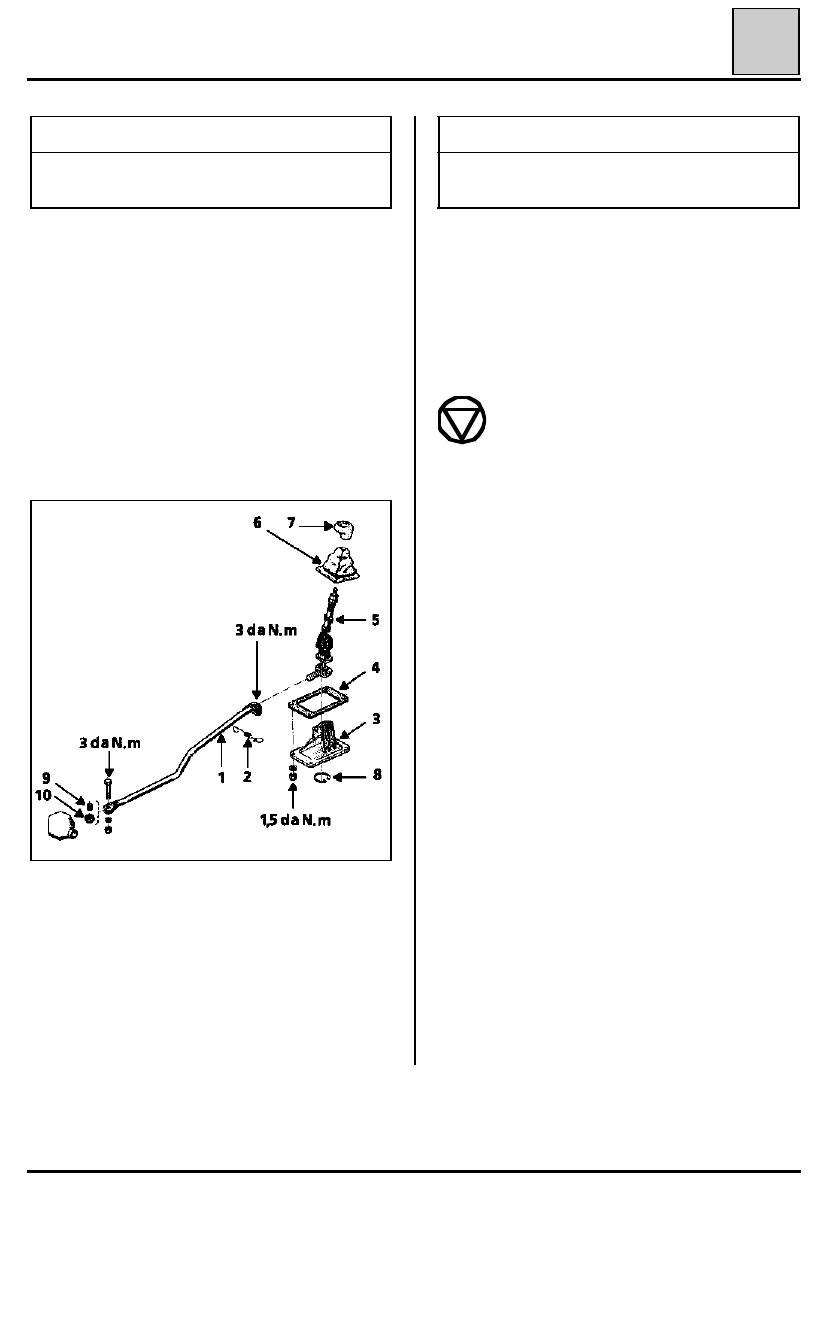

UTILLAJE ESPECIALIZADO INDISPENSABLE

Tuerca fijación cajetín sobre carrocería

1,5

Tornillo abrazadera fijación biela sobre pinza 3

EXTRACCION

En el vehículo

, soltar el fuelle (6) de la consola.

Bajo el vehículo

, desconectar :

-

las fijaciones elásticas del tubo de escape,

-

el muelle de recuperación (2),

-

la biela (1) de la pinza de la palanca

Retirar las tuercas de fijación del cajetín y sacar el
conjunto palanca-cajetín, ensamblado, apartando
el tubo de escape.

INGREDIENTES

Grasa 33 Medium :

Articulaciones palanca de mando

Colocar el eje-pinza de la palanca de velocidades
en un banco provisto de mordazas y extraer :
-

el pomo (7),

-

el fuelle (6),

-

la anilla de retención (8).

Sacar el conjunto palanca y gatillos, ensamblados,
del cajetín.

NOTA : el A.P.R. suministrará en recambio el
conjunto palanca y gatillos ensamblados.

REPOSICION (Particularidades)

Untar con grasa 33 Medium las articulaciones de
la palanca.

Pegar el pomo (7) en la palanca.

Proceder al reglaje del mando.

Apretar los tornillos y tuercas a los pares
preconizados.

DI3730

37-21
