     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

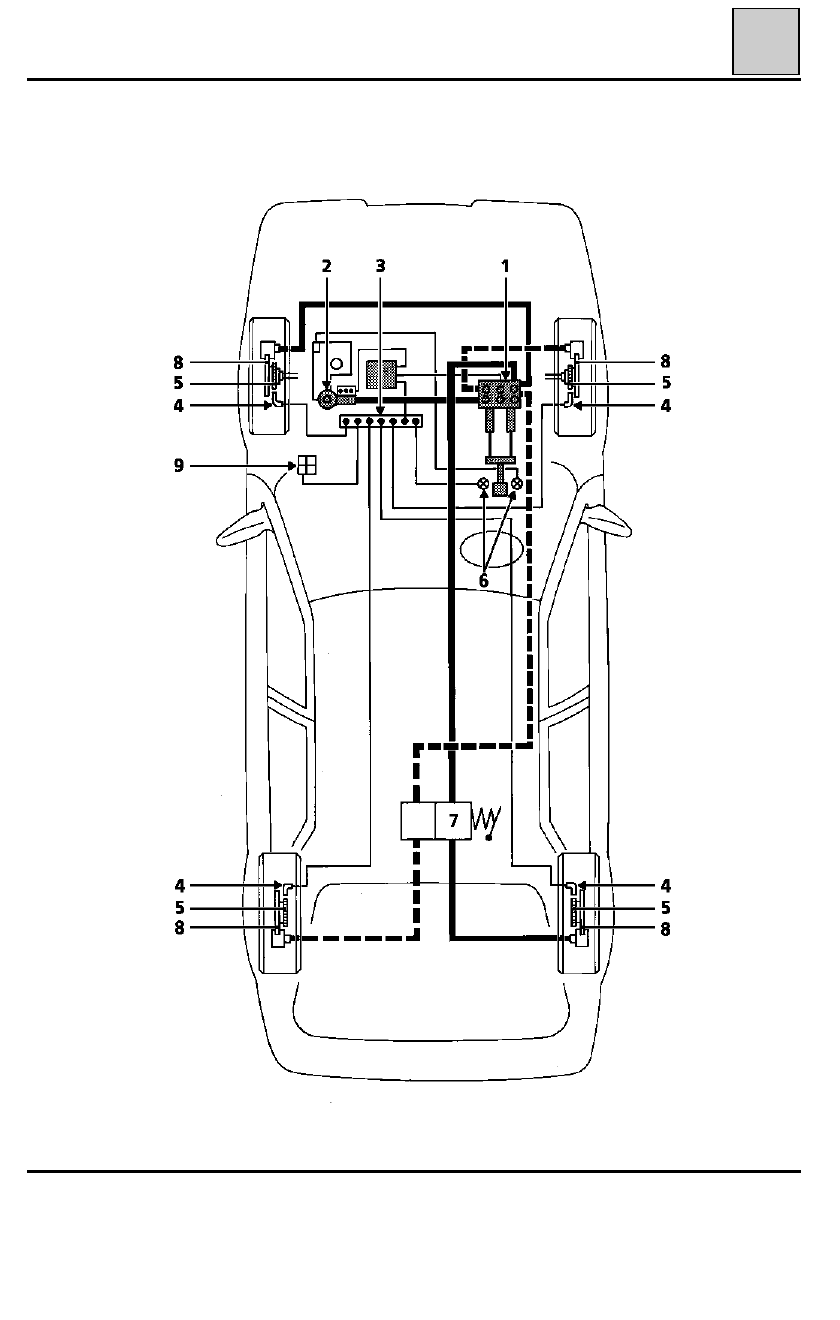

IMPLANTACION Y COMPOSICION (dirección a derecha)

92736-1R

38-2

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

DI3883

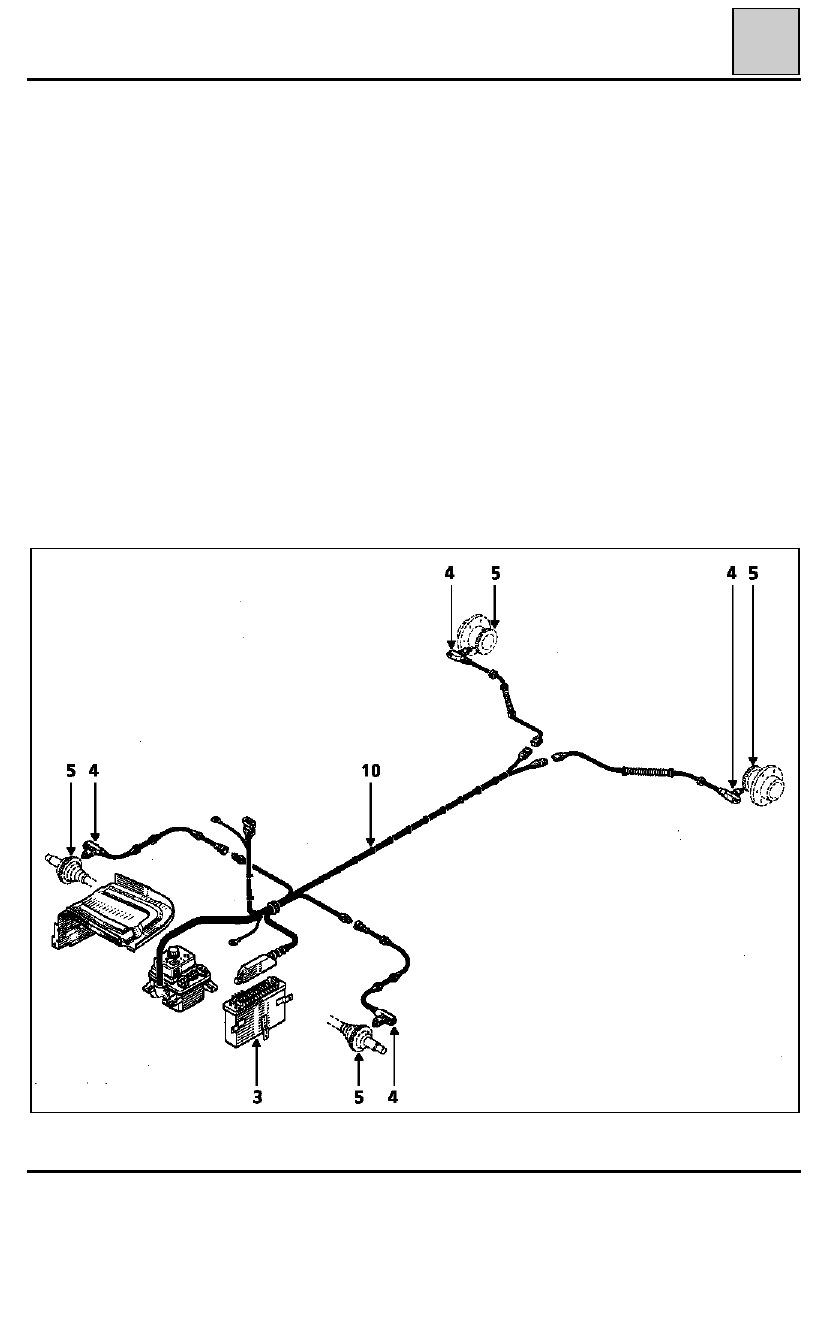

El sistema ABS se compone de los elementos siguientes :

1

Grupo de presión de  frenado (GPF) que contiene dos conjuntos (A)
distribuidor "bomba de frenos" y un bloque de regulación (B).

2

Grupo electrobomba (GEP).

3

Calculador electrónico con un dispositivo de auto-control.

4

 Captadores de velocidades de rotación de las ruedas.

5

Coronas enmangadas, en la parte delantera sobre las transmisiones
y en la parte trasera en los bujes de los discos.

6

Dos testigos de control en el cuadro de instrumentos.

7

Compensador doble de frenado.

8

Cuatro frenos de disco.

9

Una toma de diagnóstico que permite conectar la maleta XR25

Conjunto pletina de interconexiones - cableado.

10

38-3

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

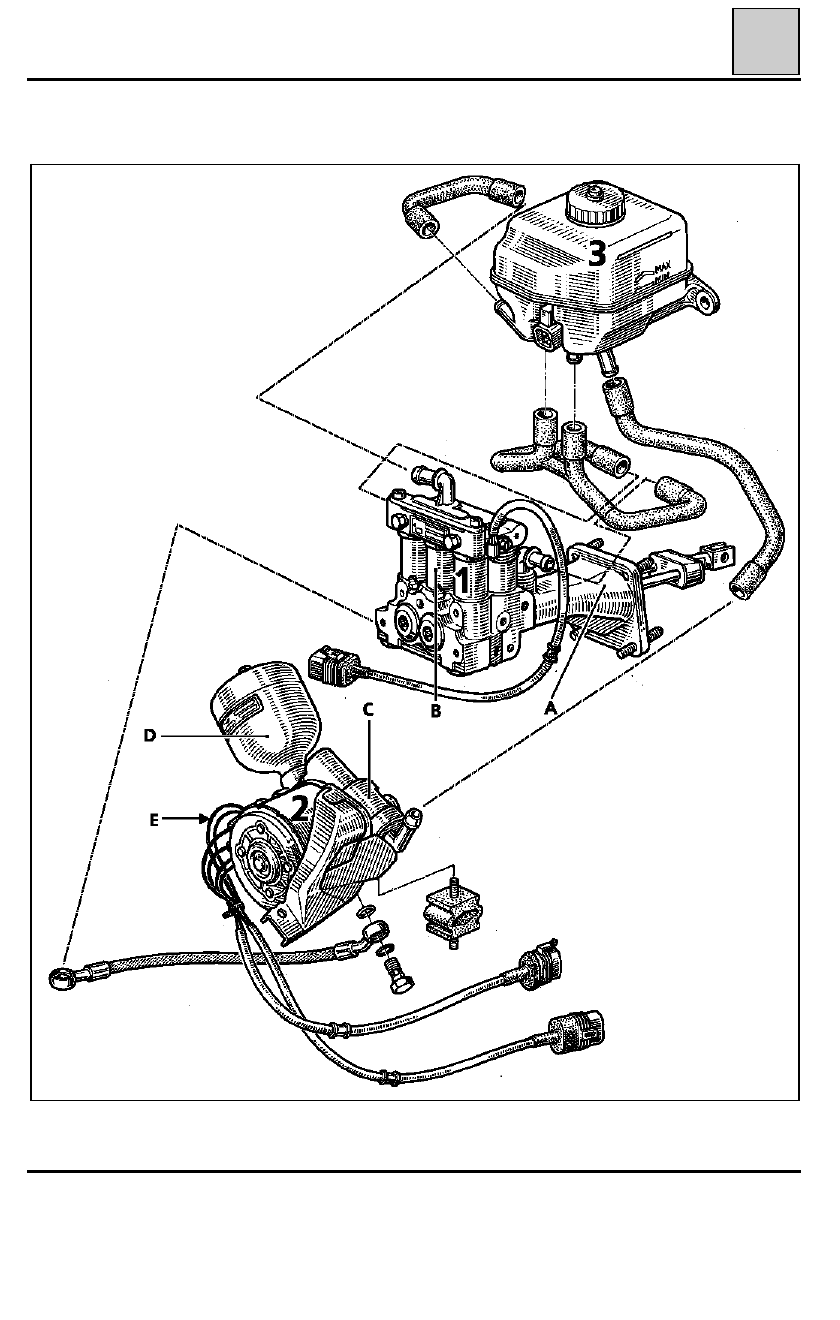

IMPLANTACION Y COMPOSICION (dirección a izquierda)

DI3884

38-4

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

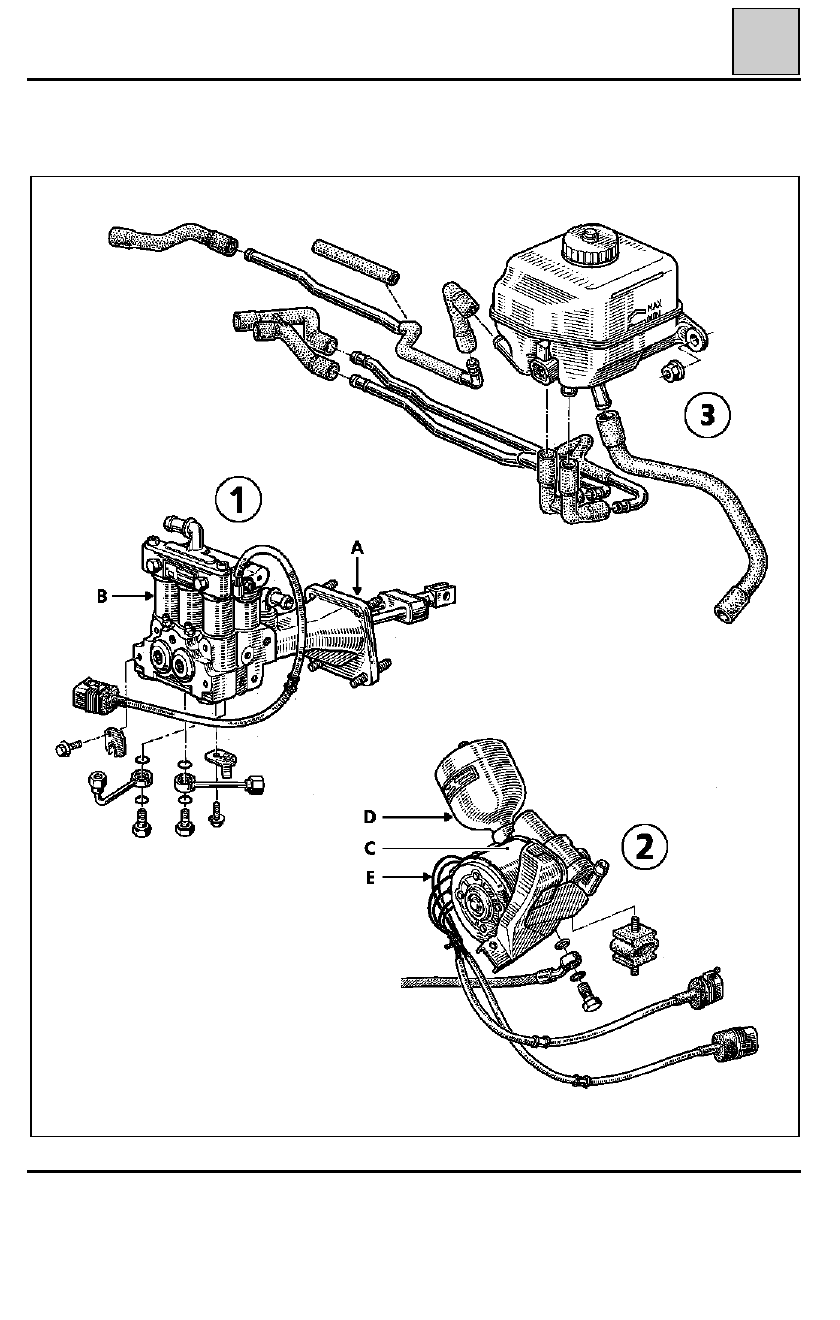

IMPLANTACION Y COMPOSICION (dirección a derecha)

DI3885

38-5
