TRANSMISIONES

Fuelle lado rueda

29

DI2903

NOTA :

 las abrazaderas clic

CAILLAU

 no se pueden volver a utilizar.

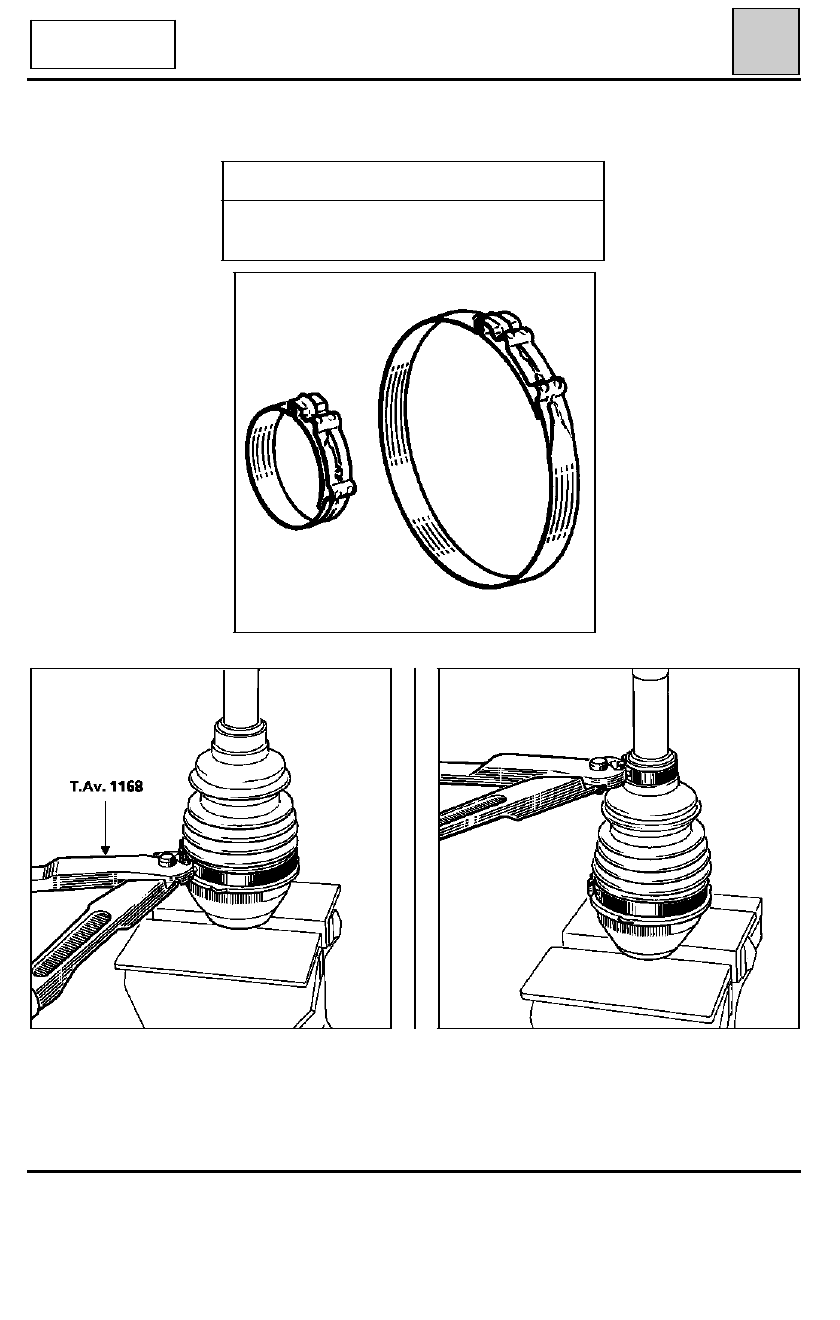

ABRAZADERA CLIC CAILLAU

Juntas AC 1700

y GE 86

UTILLAJE ESPECIALIZADO INDISPENSABLE

T.Av. 1168

Pinza para abrazaderas clic CAILLAU

93039R

93040S

29-18

TRANSMISIONES

Fuelle lado caja de velocidades

29

92303R

Retirar el máximo de grasa.

Sacar el capot de chapa de sujeción.

1

Tulipa

2

Trípode

3

Capot chapa de sujeción

4

Fuelle de goma

5

Abrazadera de sujeción

6

Arbol de transmisión

7

Inserto metálico

Junta RC 490

UTILLAJE ESPECIALIZADO INDISPENSABLE

T.Av. 1034

Pinza para engastar las abra-

zaderas de la transmisión

92045S

DESMONTAJE

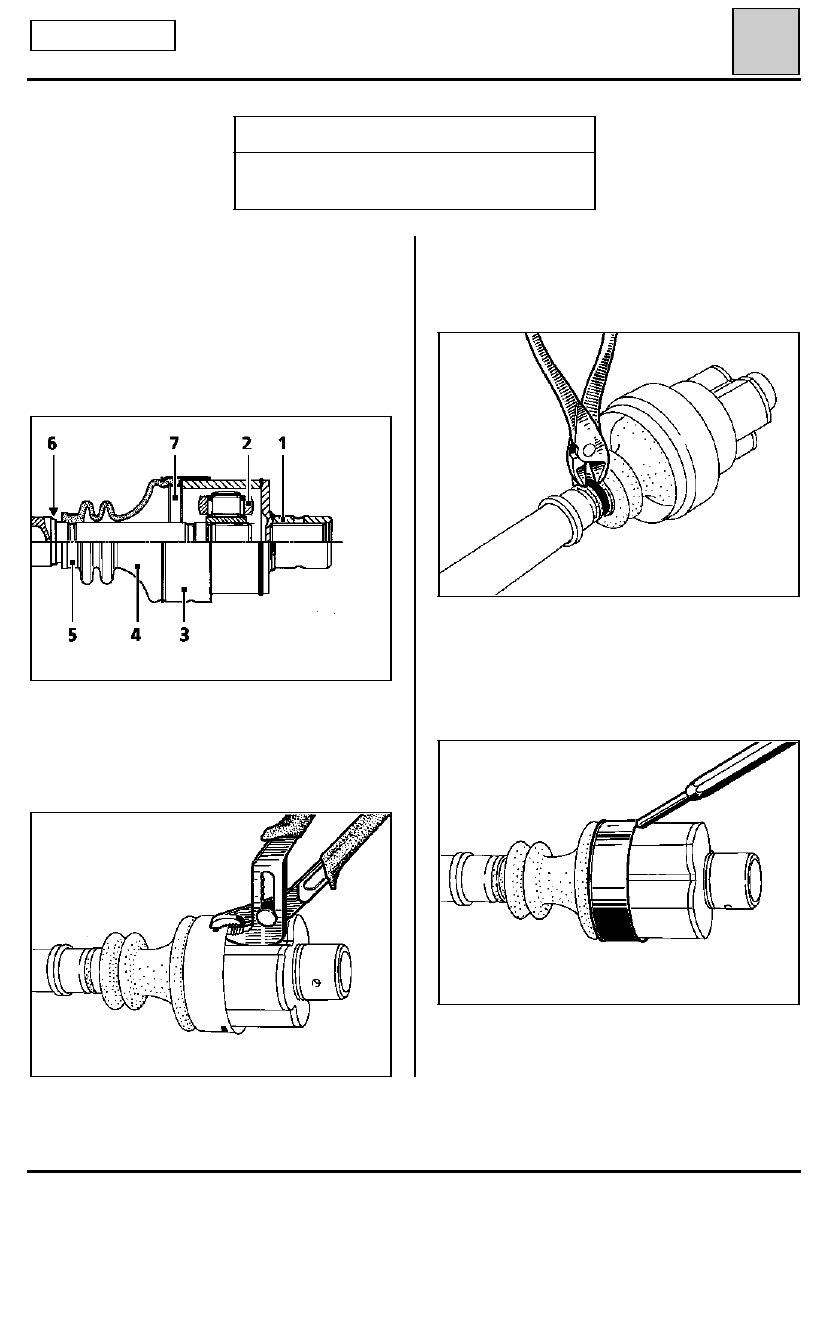

Desengastar los tres puntos del capot con una
pinza.

92044S

Cortar la abrazadera de sujeción y el fuelle en to-
da su longitud.

92046S

29-19

TRANSMISIONES

Fuelle lado caja de velocidades

29

90388S

MONTAJE

Lubrificar el árbol de la transmisión y deslizar :
-

la abrazadera de fijación nueva,

-

el fuelle de goma (4) con el inserto metálico
(7) y el capot de chapa de sujeción (3).

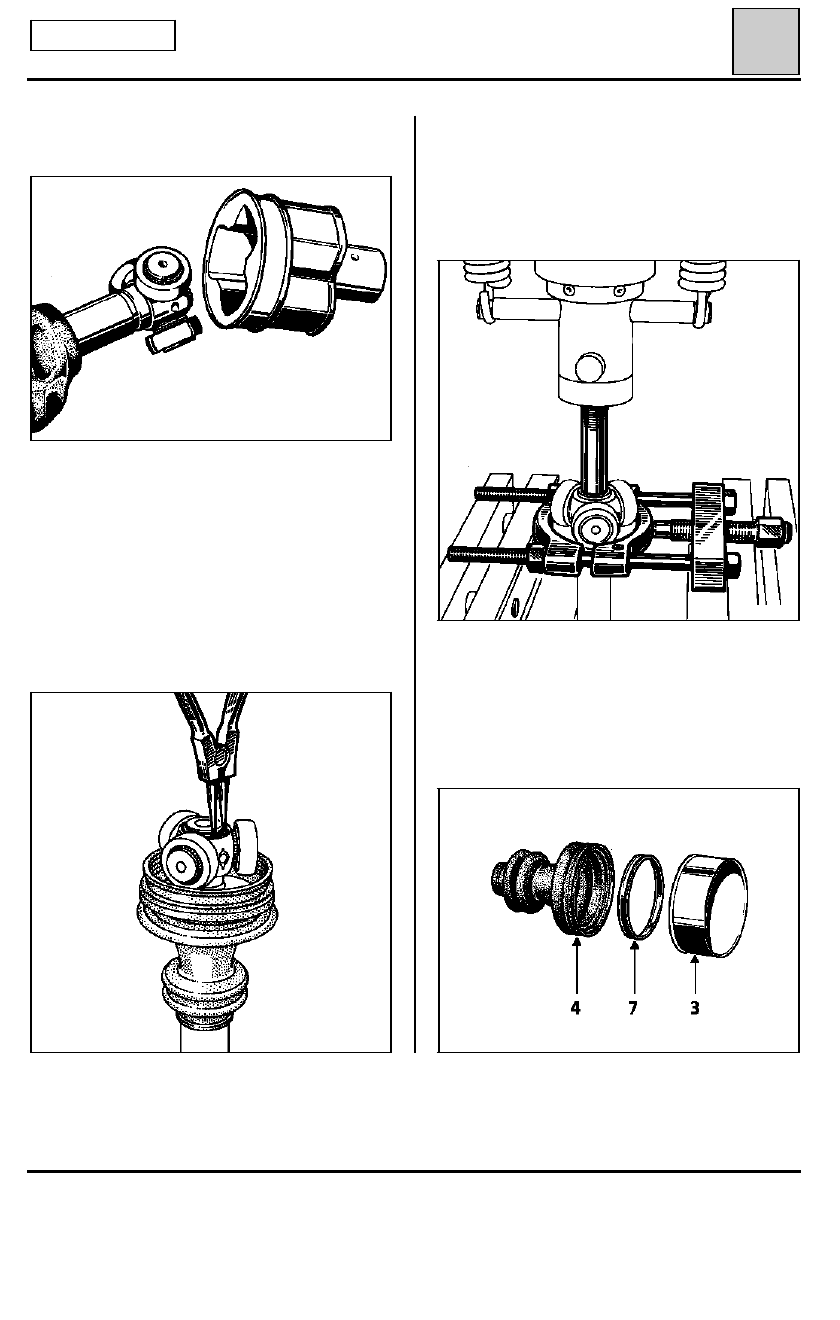

Extraer la tulipa.

Junta RC 490

89145S

NOTA : al no estar equipada la tulipa de la len-
güeta de freno, la extracción se hace sin forzar.

No sacar los rodillos de sus torreones respectivos,
ya que los rodillos y las agujas están apareados y
no deberán intercambiarse nunca.

Extraer el circlips (según modelo).

90387S

No utilizar nunca disolvente para limpiar las pie-
zas constitutivas.

Con la prensa, extraer el trieje tomando apoyo en
un extractor despegador.

92048-1R

29-20

TRANSMISIONES

Fuelle lado caja de velocidades

29

92050S

Repartir la dosis de grasa por el fuelle y en la tuli-
pa.

NOTA : es imperativo respetar el volumen de gra-
sa prescrito en el capítulo ”Ingredientes”.

Posicionar :
-

el fuelle y su inserto metálico en el capot de la
chapa de fijación,

-

el capot de la chapa de fijación deslizándolo
hasta el afloramiento de la chapa de guía so-
bre la tulipa.

En esta posición, efectuar tres engastados en los
alojamientos previstos a este efecto sobre la cha-
pa de guiado.

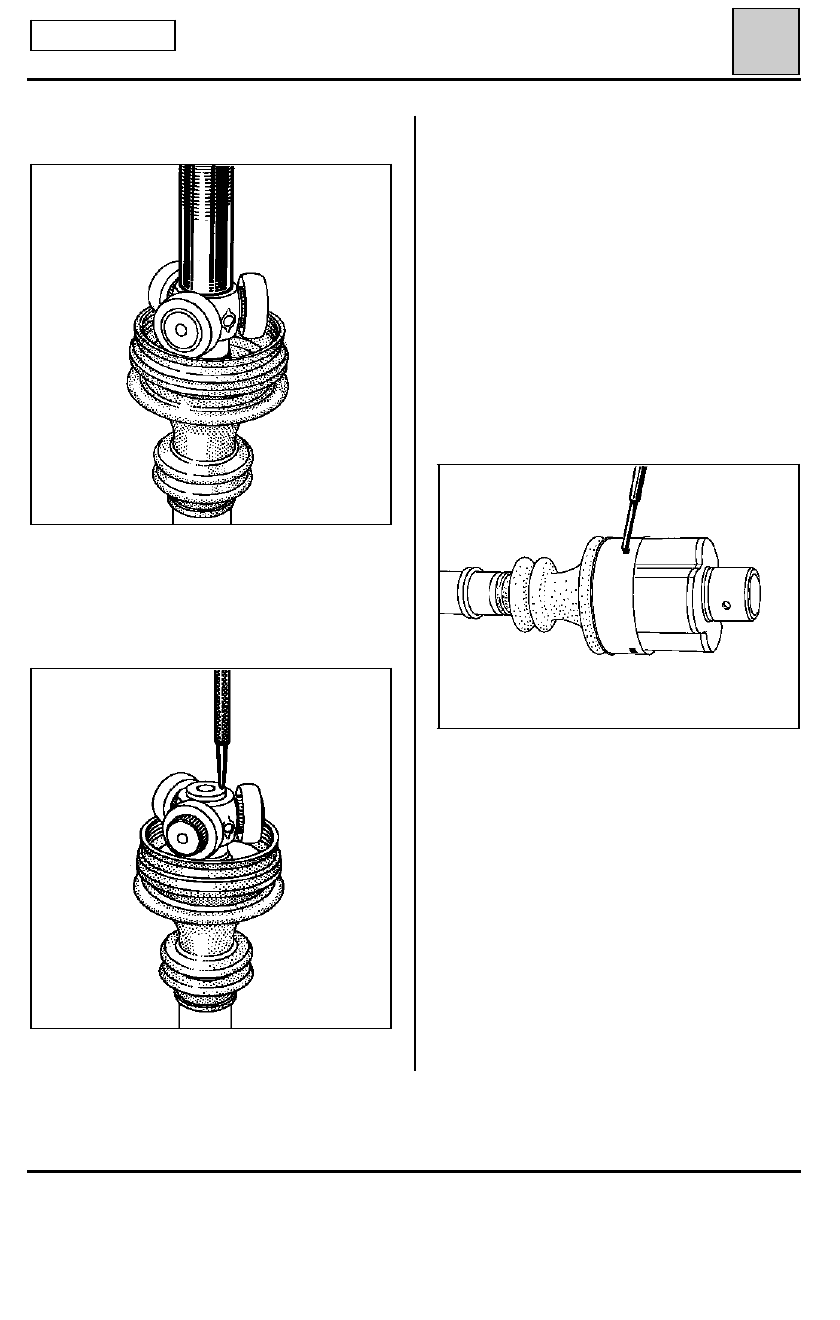

Introducir el trieje en el árbol acanalado.

Junta RC 490

90389S

Colocar el circlips de sujeción o dar tres puntos de
engastado a 120

0



incrustrando el metal de las aca-

naladuras en el árbol de transmisión.

90391S

Engrasar la tulipa e introducirla en el trieje.

Introducir una varilla no cortante, con extremo re-
dondeado, entre el fuelle y el árbol, con el fin de
dosificar la cantidad de aire contenido en el inte-
rior de la junta.
