TRANSMISIONES

Fuelle lado rueda

29

78411R

Colocar la transmisión inclinada en un tornillo de
banco provisto de mordazas.

Introducir el útil a fondo sobre la tulipa (en caso
de que esto no se pueda realizar, rebajar el inte-
rior de la parte cilíndrica del útil).

Retirar el máximo de grasa.

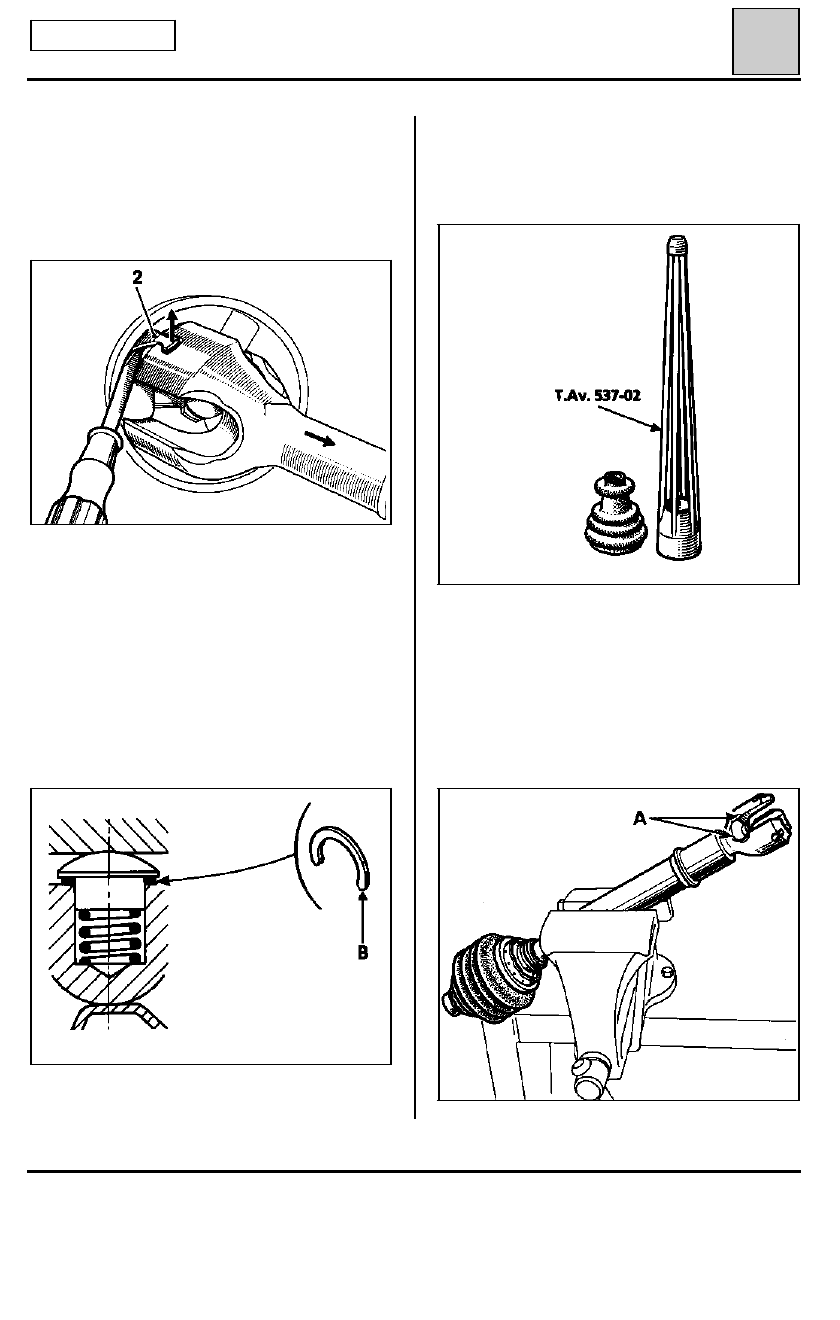

Sacar la tapa de la mangueta del árbol de transmi-
sión levantando una por una las ramas de la es-
trella de retención (2).

Junta GE 86

74650R

NO TORCER LAS RAMAS DE LA ESTRELLA.

Recuperar la rótula de apoyo, el muelle y la cala
bajo la rótula (B).

NOTA : la cala bajo la rótula tiene un espesor
adaptado al juego axial de origen.

Esta cala debe conservarse y será reutilizada du-
rante el montaje.

88579R

MONTAJE

La colocación del fuelle requiere el empleo del ex-
pansor T. Av. 537-02 para

GE 86

.

78408-1R

Desengrasar totalmente.

29-10

TRANSMISIONES

Fuelle lado rueda

29

Junta GE 86

78409G

Es imperativo asegurarse de que no haya zona
agresiva en la tulipa (A) (lijar ligeramente si es ne-
cesario).

Lubrificar cuidadosa y copiosamente con aceite de
motor limpio :
-

el conjunto del útil (barra y centrado),

-

la parte interior del fuelle y más particular-
mente el cuello.

Para ello, taponar este extremo, echar aceite en el
interior y extenderlo por toda la superficie inter-
na.

80158S

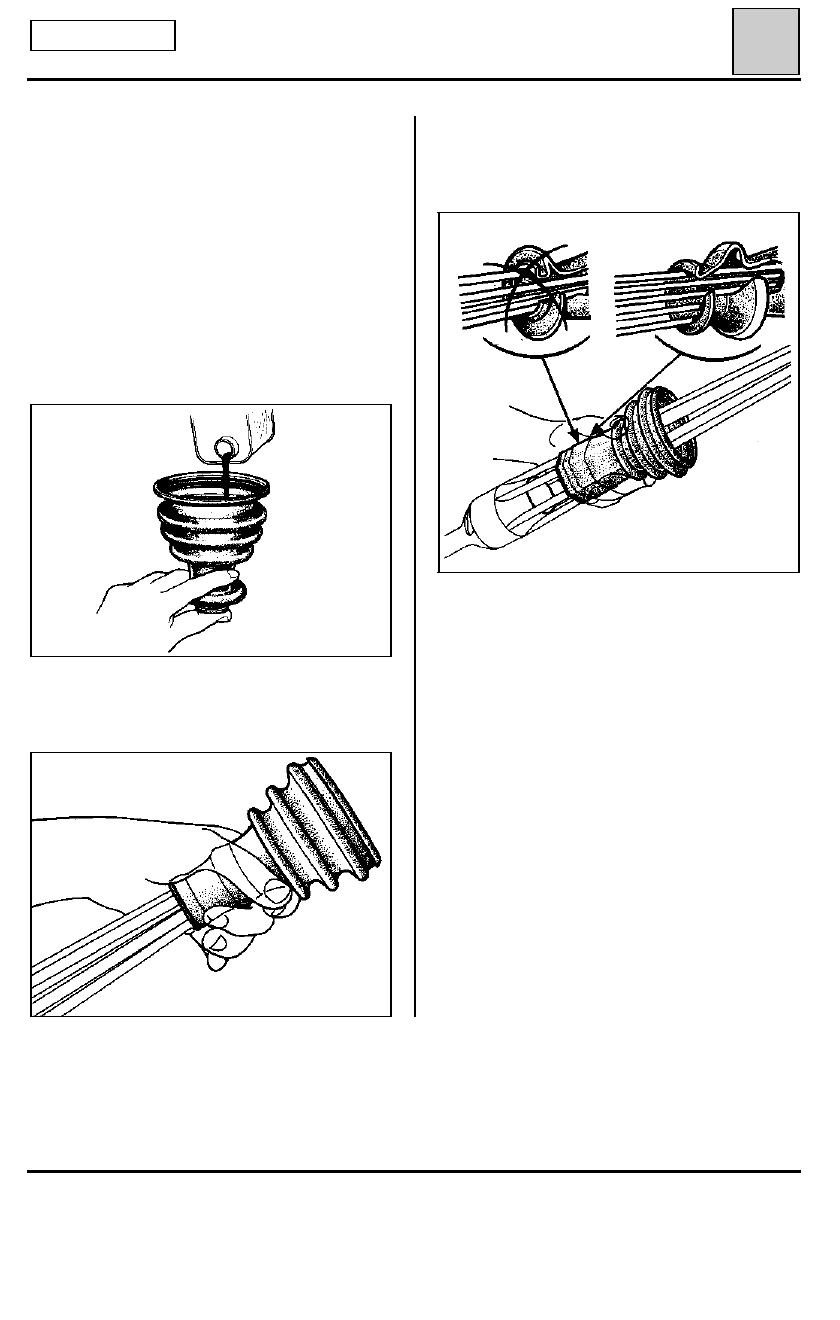

Presentar el fuelle en el extremo del útil.

Poner un paño limpio alrededor de una mano y
colocarla en el fuelle para extender correcta-
mente el primer pliegue.

78410S

80040

Mal

Bien

Apoyarse con la cadera en el borde del tornillo de
banco.

Colocar la otra mano alrededor de la primera y
tirar, teniendo cuidado de que no se repliegue el
primer pliegue del fuelle.

Llevar el fuelle lo más cerca posible de la parte ci-
líndrica del útil y dejarlo volver hasta la mitad del
recorrido.

Repetir esta operación varias veces (máximo 5
veces) para estirar la goma del fuelle (no dudar en
lubrificar las varillas del útil durante la operación).

29-11

TRANSMISIONES

Fuelle lado rueda

29

Junta GE 86

74653S

Cuando se aprecia que el deslizamiento se hace
más fácil, hacer pasar el fuelle sobre la parte cilín-
drica del útil sin marcar pausas.

Colocar el muelle y la rótula de apoyo en el trí-
pode.

Llevar los rodillos hacia el centro.

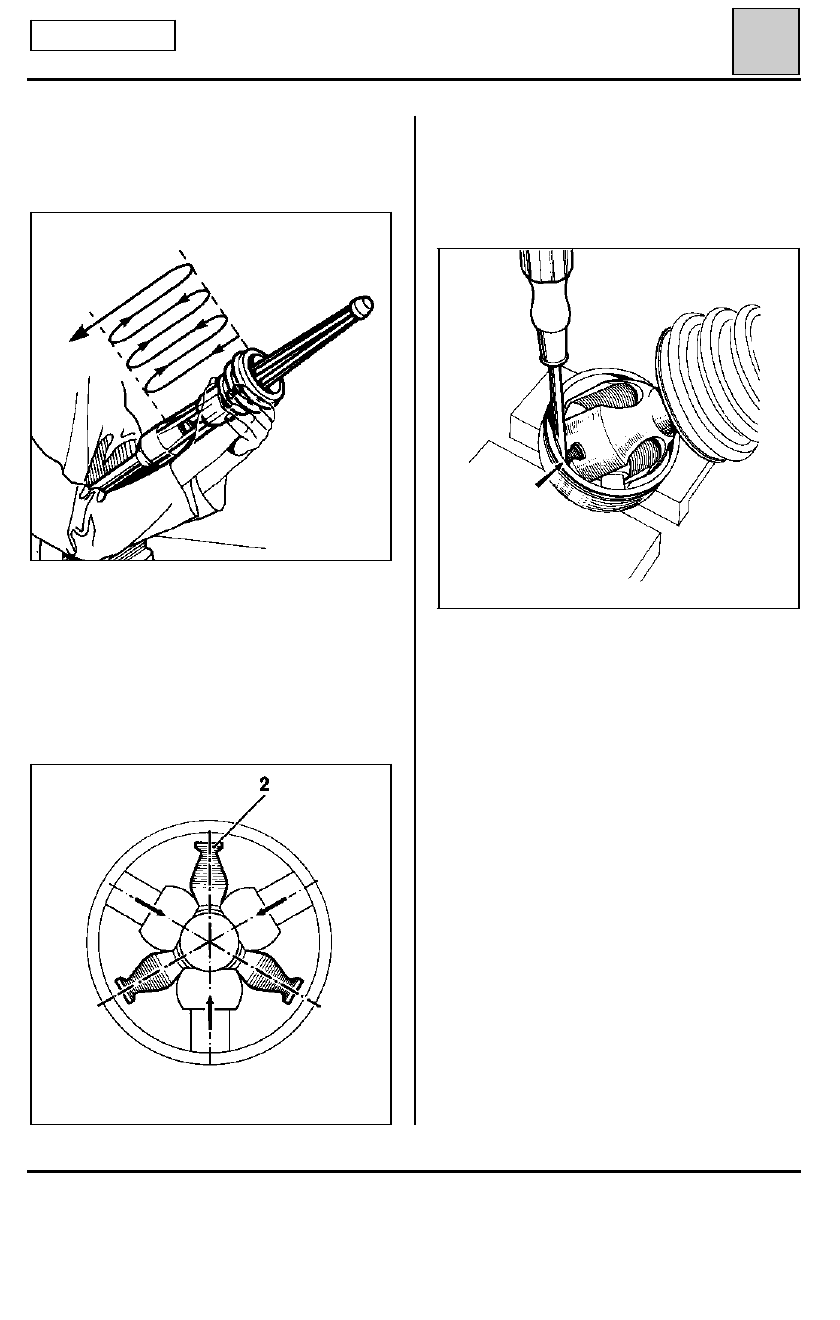

Posicionar la estrella de retención (2), con sus ra-
mas en la bisectriz de los ángulos formados por el
trípode.

Introducir la tulipa en la tapa de mangueta.

Bascular el árbol para introducir una rama de la

estrella de retención en una muesca de la tulipa y

empujar para centrarla correctamente.

74652R

78412-2S

29-12

TRANSMISIONES

Fuelle lado rueda

29

Junta GE 86

88668S

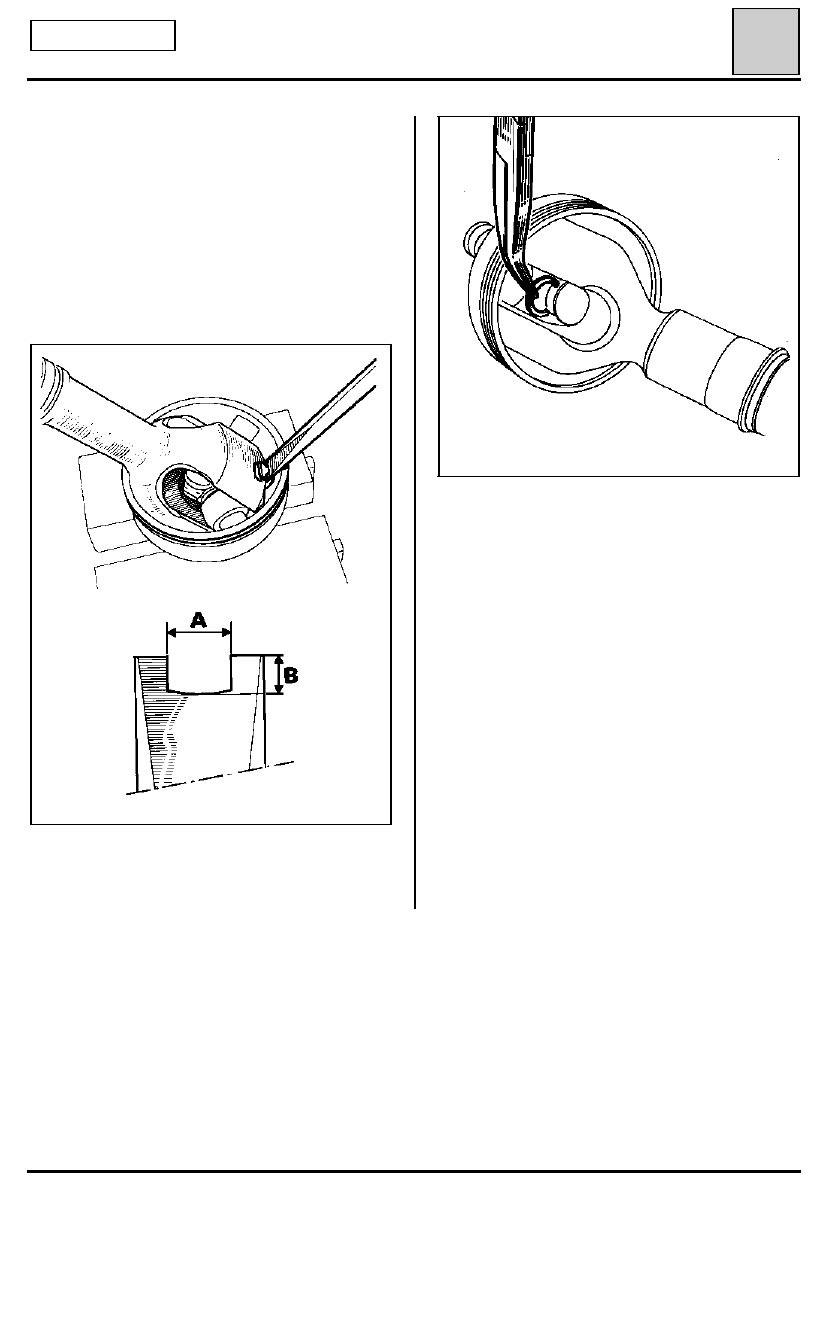

La colocación de las otras dos ramas se verá facili-
tada usando por ejemplo un destornillador cuyo
extremo se habrá modificado según el dibujo.

A = 5 mm

B = 3 mm

Asegurarse de que las ramas de la estrella de re-
tención estén colocadas en su alojamiento.

Inclinar el árbol en el plano de una de las barras
de la estrella, la rótula despega bajo el efecto del
muelle.

74697R

Introducir la cala bajo la cabeza de la rótula (no
debe sobresalir de la cabeza de la rótula).
