Renault 19. Manual - parte 45

TRANSMISIONES

Fuelle lado rueda

29

Junta GE 86

88601R

Verificar el funcionamiento de la junta con la ma-
no.

No debe aparecer ningún punto duro.

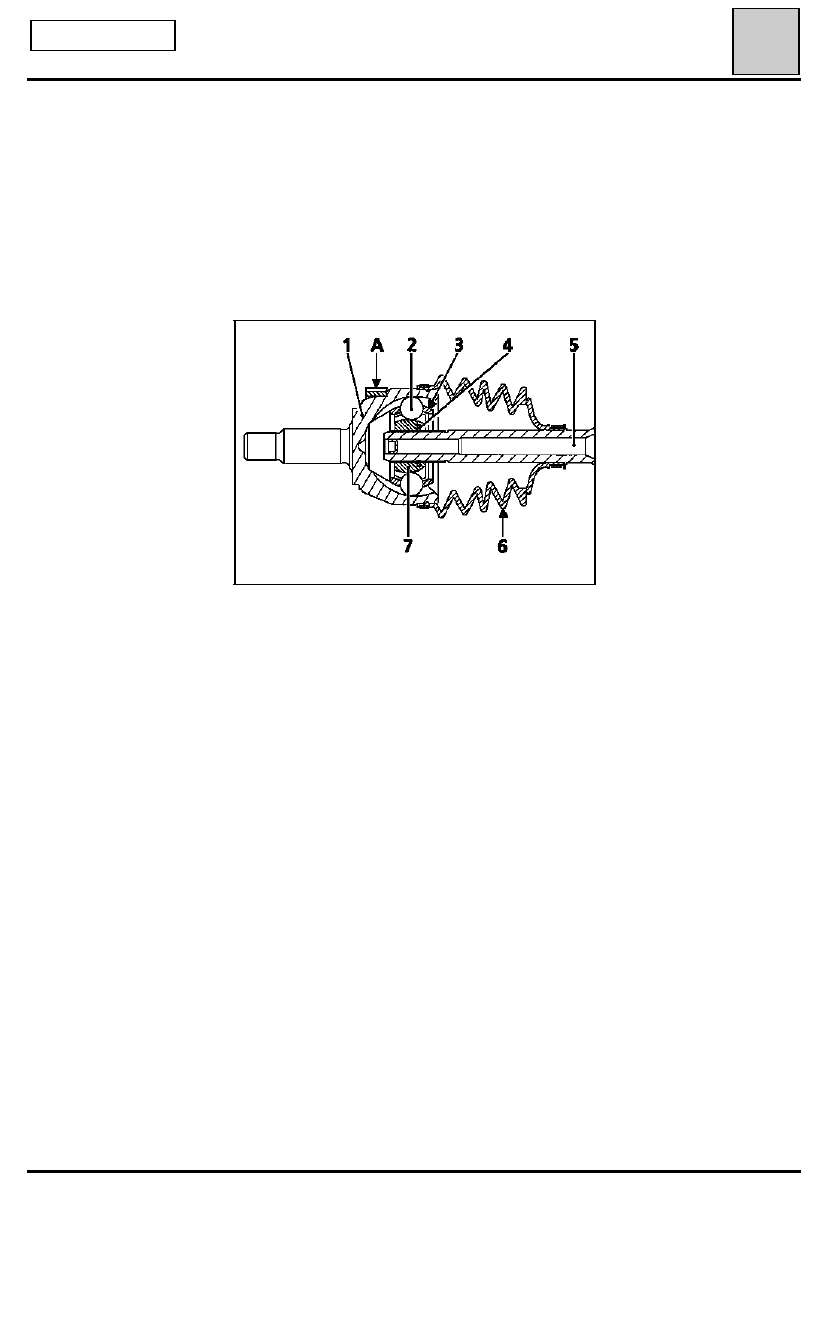

Repartir la dosis de grasa en el fuelle y en la tapa
de la mangueta.

NOTA : Es imperativo respetar el volumen de gra-
sa prescrito en el capítulo ingredientes.

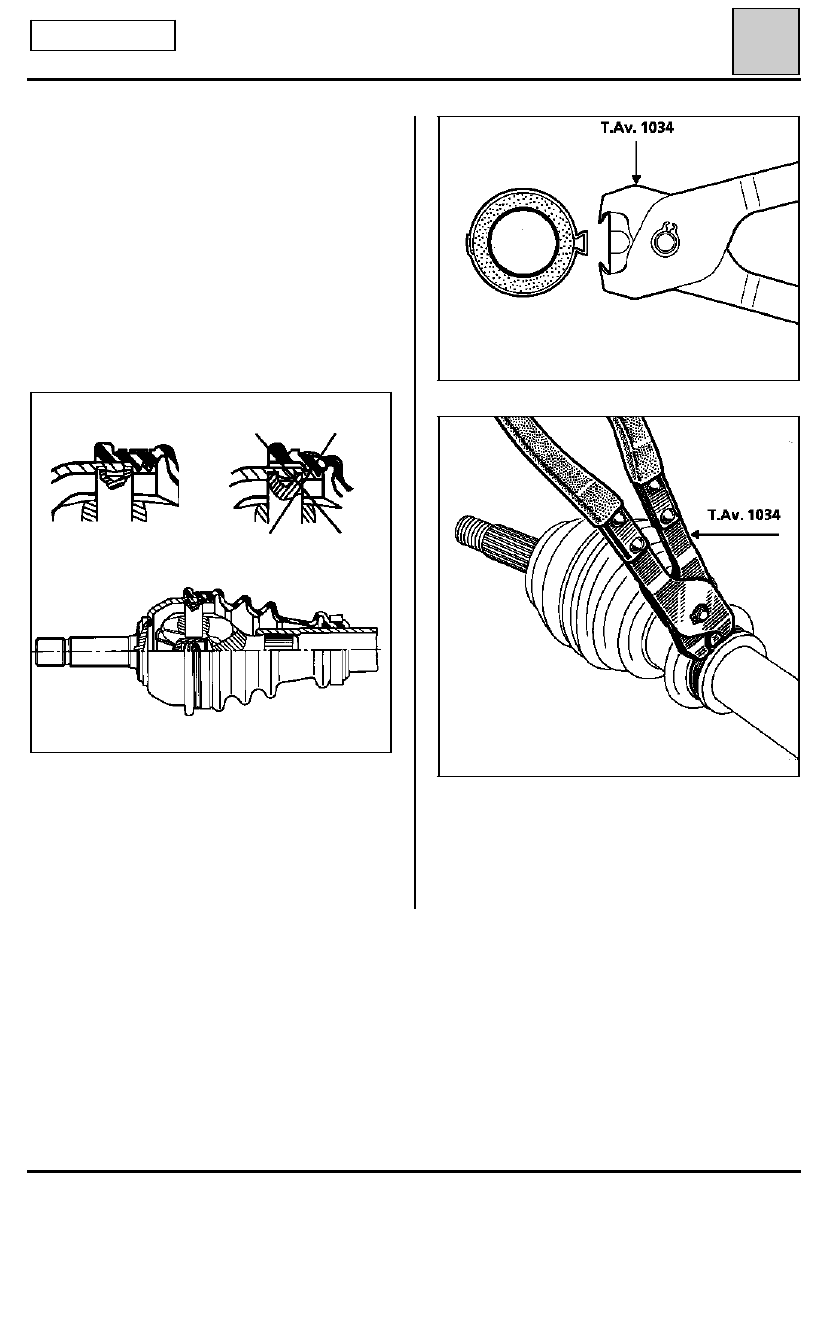

Posicionar los dos talones del fuelle en las gargan-
tas de la tapa de la mangueta y correctamente
apoyados sobre el tubo de la transmisión.

88578S

Mal

Bien

Introducir una varilla no cortante, con extremo re-
dondeado, entre el fuelle y el tubo, con el fin de
dosificar la cantidad de aire.

Montar las abrazaderas y apretarlas con el útil
T. Av. 1034

.

88639R

29-14

TRANSMISIONES

Fuelle lado rueda

29

98824R

MONTAJE

Introducir en el árbol :
-

la abrazadera pequeña,

-

el fuelle (3).

Enmangar la junta de bolas (1), provista de su seg-
mento de retención (nuevo), en las acanaladuras
del árbol hasta que haga tope en el segmento de
la garganta (B) del árbol.

Junta AC 1700

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Av.

1168

Pinza para abrazaderas clic CAILLAU

T. Av.

1256

Pinza para engastar las abrazaderas OETIKER

Es posible la reparación parcial de una transmisión
lado rueda :
-

sustitución de la junta.

-

sustitución del fuelle.

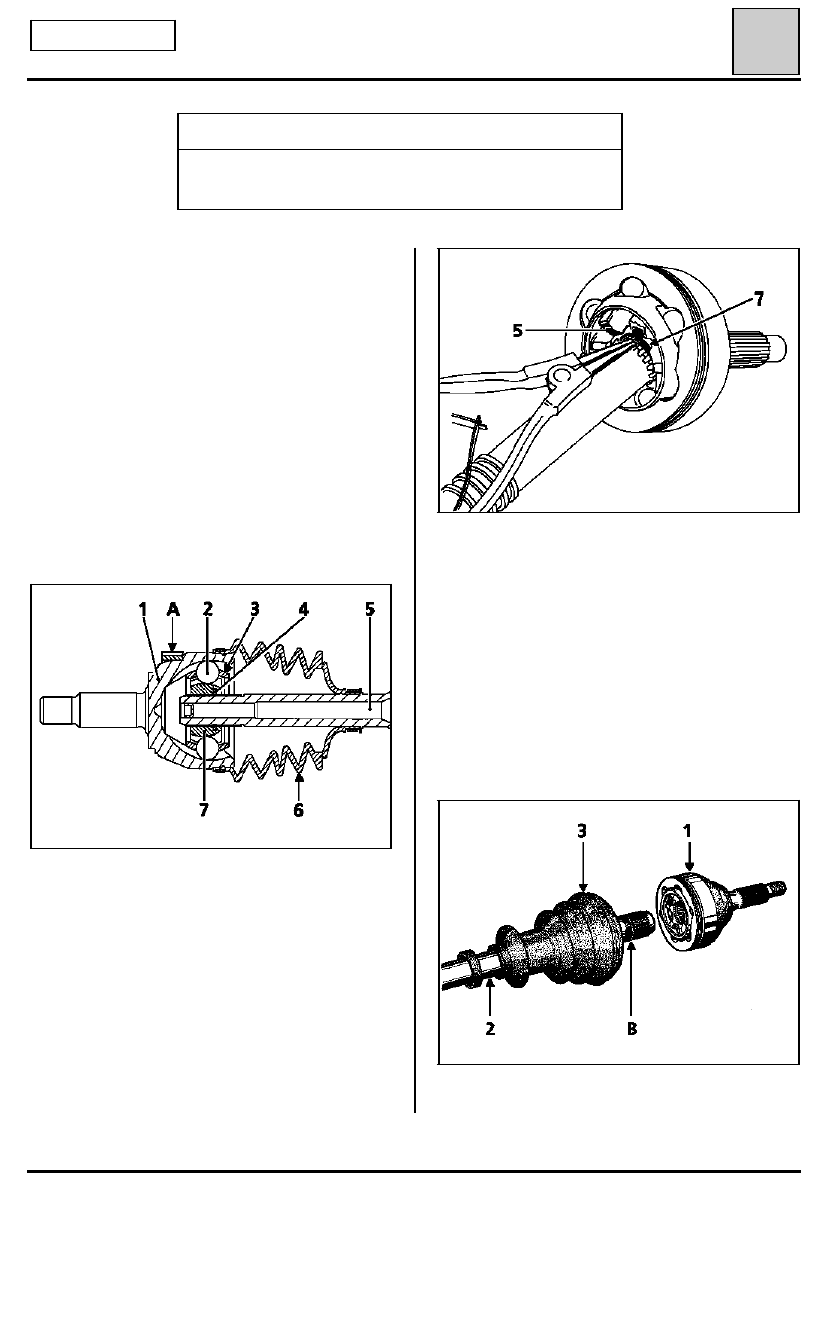

JUNTA LADO RUEDA DE SEIS BOLAS

1

Tapa mangueta

2

Bolas

3

Buje de bolas

4

Anillo de retención

5

Arbol de transmisión

6

Fuelle

7

Buje de bolas

A

Corona ABS (opción)

DESMONTAJE

Cortar las abrazaderas y el fuelle en toda su longi-
tud.

Retirar el máximo de grasa.

Separar el anillo de retención (7) y, simultánea-
mente, golpear con un martillo en la cara frontal
del buje de bolas (5).

Separar así la junta del árbol.

78616R

78615R2

29-15

TRANSMISIONES

Fuelle lado rueda

29

Repartir la dosis de grasa en el fuelle y en la tapa
de la mangueta.

NOTA : es imperativo respetar el volumen de gra-
sa prescrito en el capítulo "Ingredientes".

Posicionar los labios del fuelle en las gargantas de
la tapa (1) y del árbol de transmisión (5).

Junta AC 1700

98824R

Montar las abrazaderas y apretarlas con el útil co-
rrespondiente al tipo de abrazaderas suministra-
das en la colección (clic CAILLAU o OETIKER).

29-16

TRANSMISIONES

Fuelle lado rueda

29

96048S

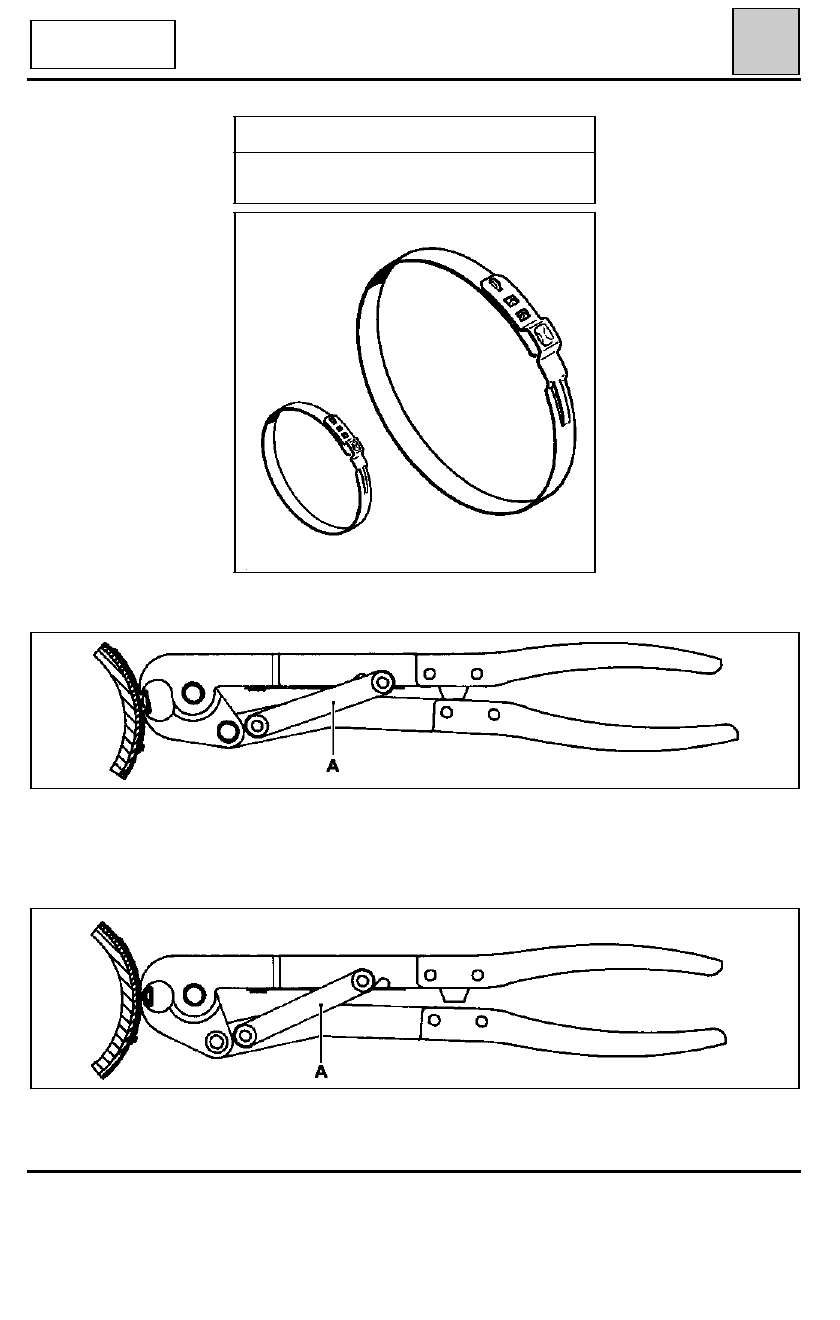

ABRAZADERA OETIKER

Juntas AC 1700

y GE 86

UTILLAJE ESPECIALIZADO INDISPENSABLE

T.Av. 1256

Pinza para engastar las abrazade-

ras OETIKER

POSICION 1

 - Pre-engastado y posicionamiento de la abrazadera

Colocar la bieleta (A) en el diente superior y cerrar la pinza a tope.

DI2901

Colocar la bieleta (A) en el diente inferior y cerrar la pinza a tope. La abrazadera pre-engastada se desliza so-
bre el fuelle y puede ser posicionada.

DI2902

POSICION 2

 - Engastado

29-17
