TRANSMISIONES

Transmisiones transversales

29

91749S

Introducir la mangueta de la transmisión en el
buje.

Lado derecho

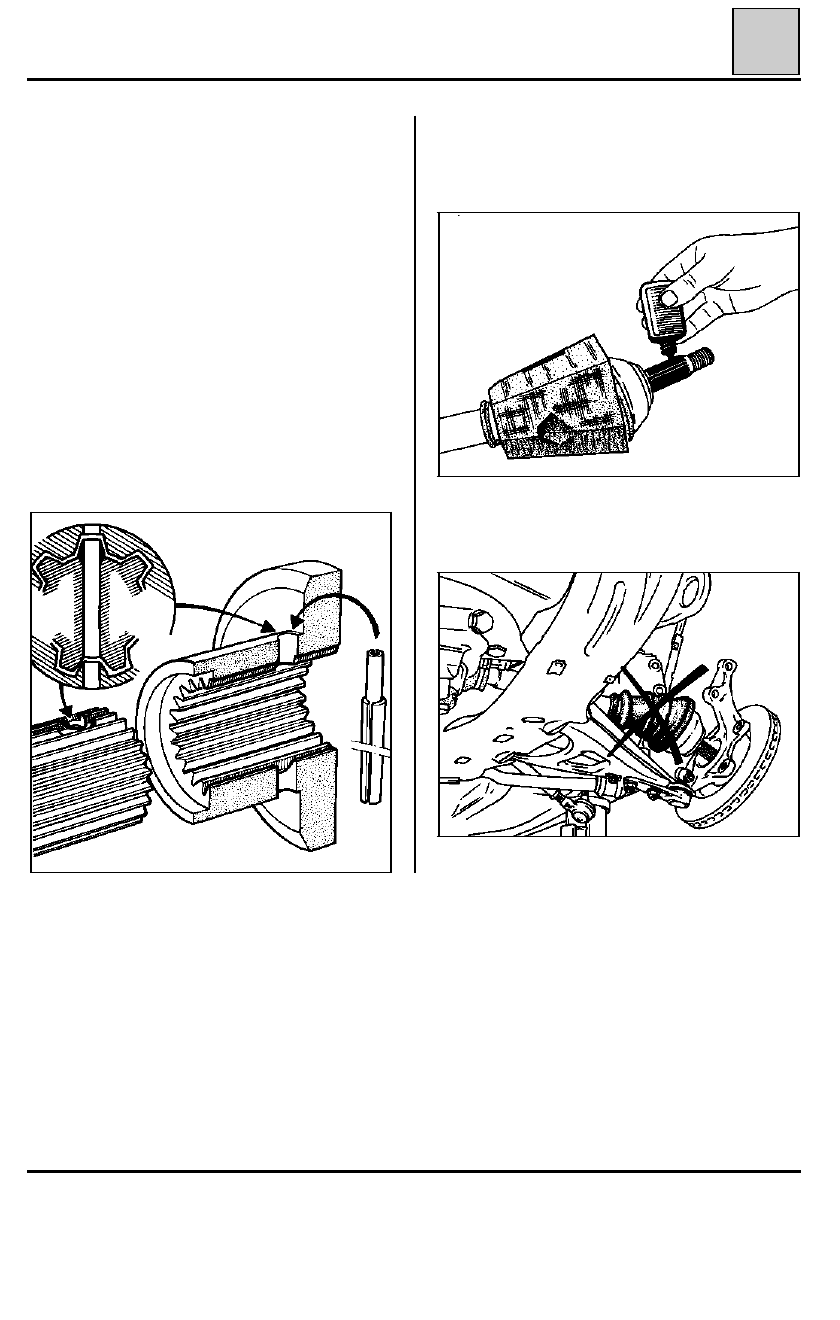

Con el protector montado, untar las acanaladuras
de la junta, lado caja de velocidades con grasa

MOLYKOTE BR2.

Posicionar la transmisión con respecto al planeta-
rio y encajarla.

Verificar su posicionamiento con la espiga acoda-
da del útil B.Vi. 31-01.

Colocar dos pasadores elásticos nuevos : con el útil
B.Vi. 31-01

. Estancar los orificios de los pasadores

con

RHODOSEAL 5661

.

NOTA :

unos chaflanes de entrada en los planeta-

rios facilitan el montaje de los pasadores elásticos
nuevos.

74937-4S

Para ambos lados
Untar las acanaladuras de la mangueta con Loctite

SCELBLOC.

91691R

29-6

TRANSMISIONES

Transmisiones transversales

29

85876-1R

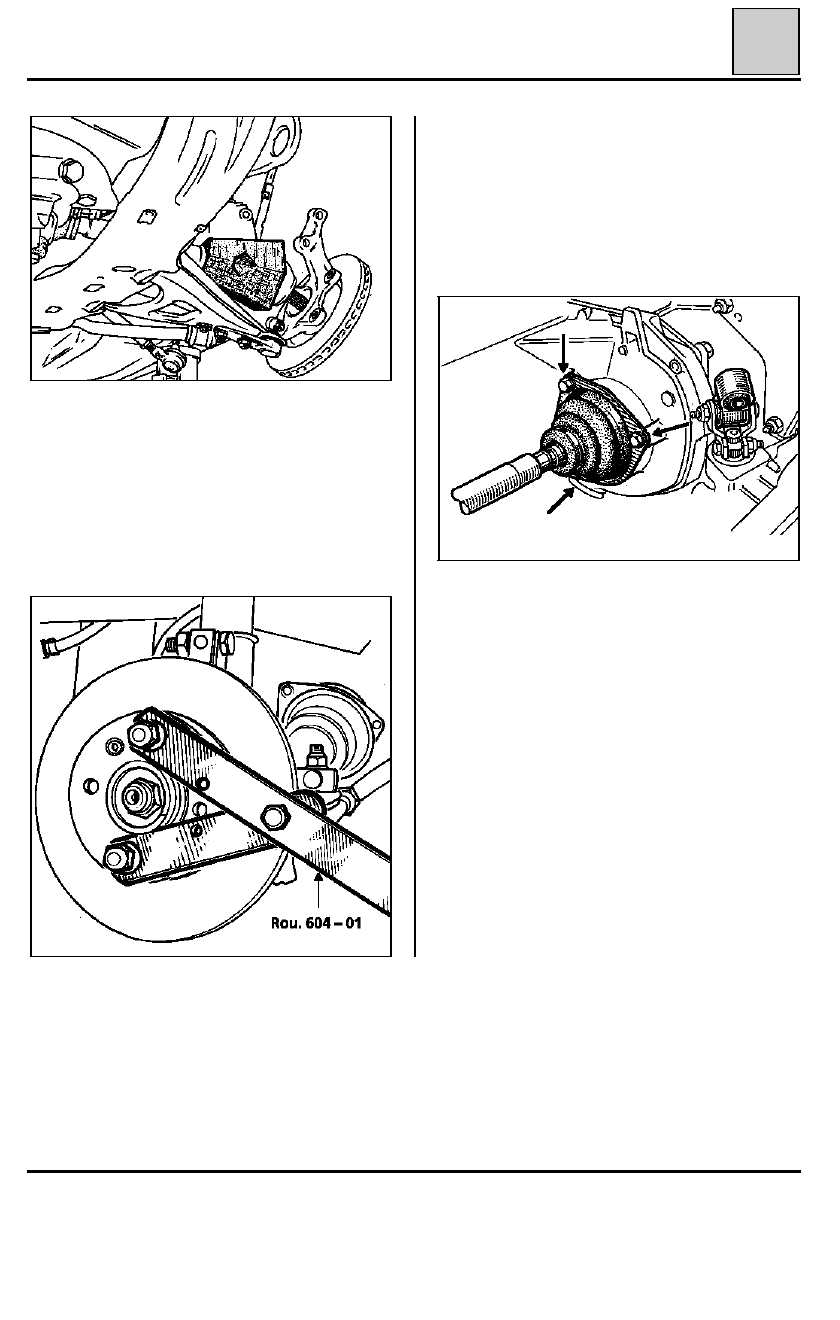

Volver a fijar :
-

los dos bulones del pie del amortiguador
sobre el porta-manguetas y apretarlos al par,

-

la rótula de dirección y apretar la tuerca al
par.

Bloquear la tuerca de la transmisión al par : útil
Rou. 604-01.

91691-1S

85678R

Para el lado izquierdo

Limpiar la zona de contacto del fuelle sobre la ca-
ja, fijar el fuelle y la placa.

Orientar el fuelle lo más horizontalmente posible
y apretar los tres tornillos al par.

29-7

TRANSMISIONES

Transmisiones transversales

29

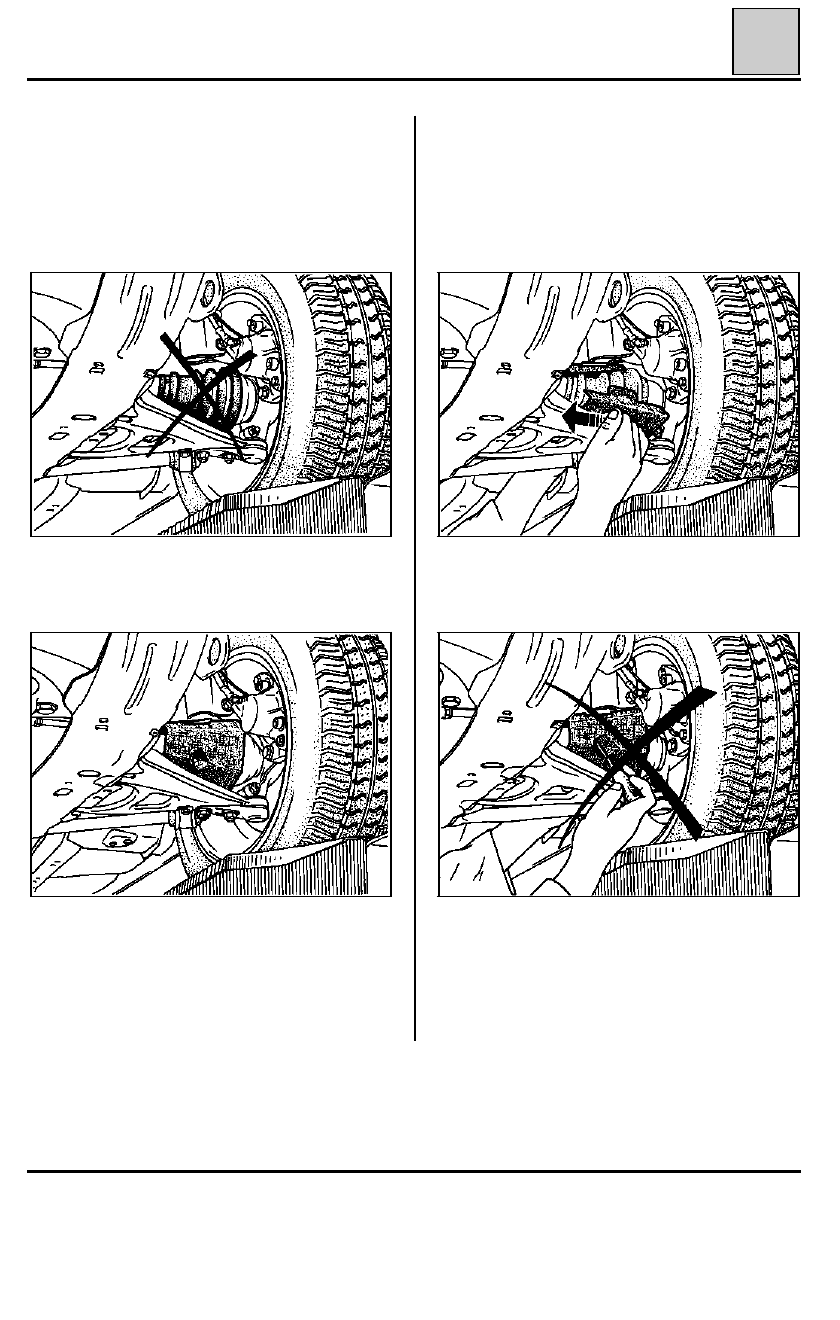

Con el vehículo en el suelo, proceder a retirar los
protectores de cartón rasgándolos según el dibu-
jo.

Para ambos lados

Montar los estribos de freno, untar los tornillos
con

Loctite FRENBLOC

 y apretar al par.

Apoyar el vehículo en el suelo.

91693R

91631S

91633S

91632R

Y no servirse nunca de un objeto con extremos
cortantes que puedan "dañar" el fuelle.

Pisar varias veces el pedal del freno para poner el
pistón en contacto con las pastillas.

En el caso de sustituir una transmisión izquierda,
completar el llenado de aceite de la caja de veloci-
dades.

29-8

TRANSMISIONES

Fuelle lado rueda

29

88638S

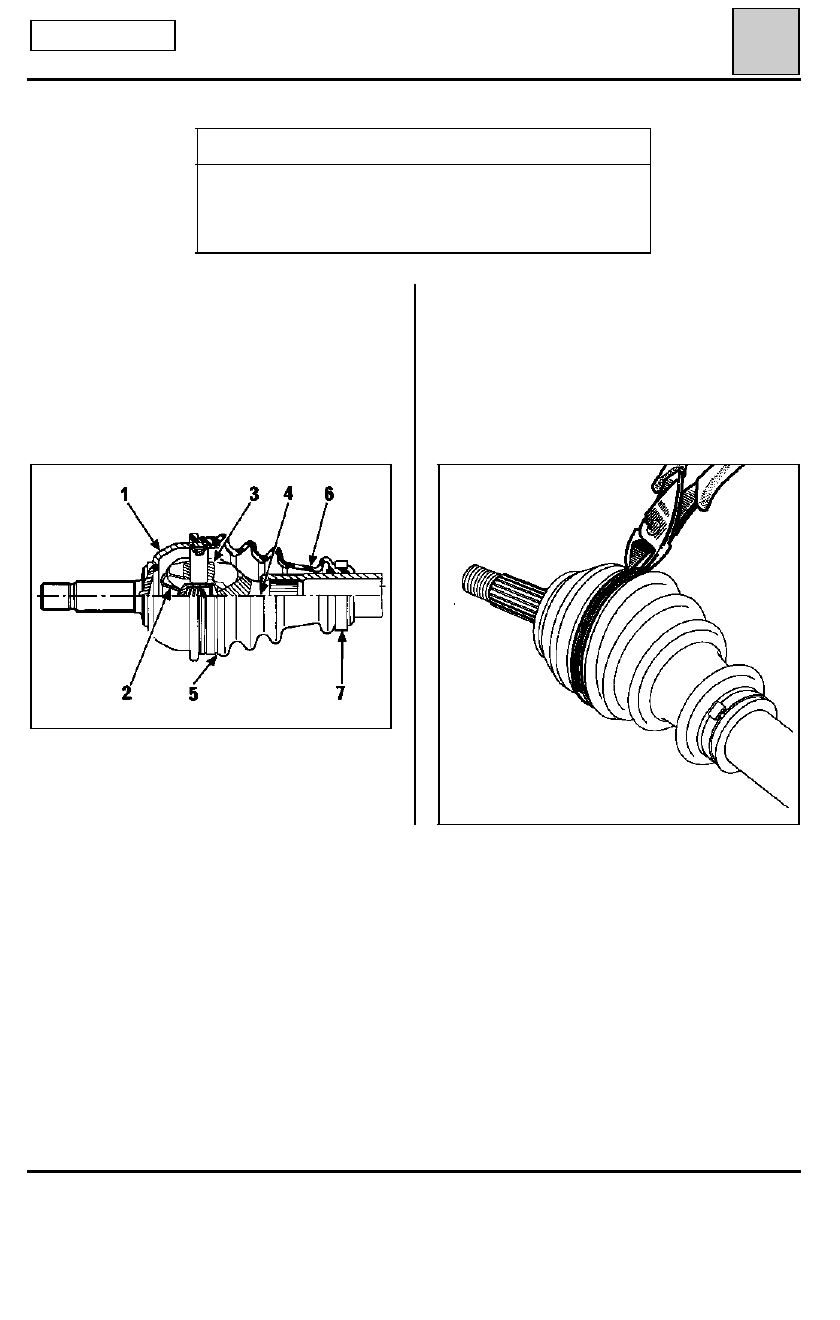

Junta GE 86

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Av.

537 -02 Expansor GE 86

T. Av. 1168

Pinza para abrazaderas clic CAILLAU

T. Av. 1256

Pinza para engastar las abrazaderas OETIKER

1

Tapa mangueta

2

Estrella de retención

3

Trípode

4

Arbol tulipa

5

Abrazadera de sujeción

6

Fuelle de goma

7

Abrazadera pequeña de sujeción

88578R

DESMONTAJE

Extraer las abrazaderas, cuidando de no "dañar"
las gargantas de la tapa de mangueta.
