TRANSMISIONES

Transmisiones transversales

29

85876-1R

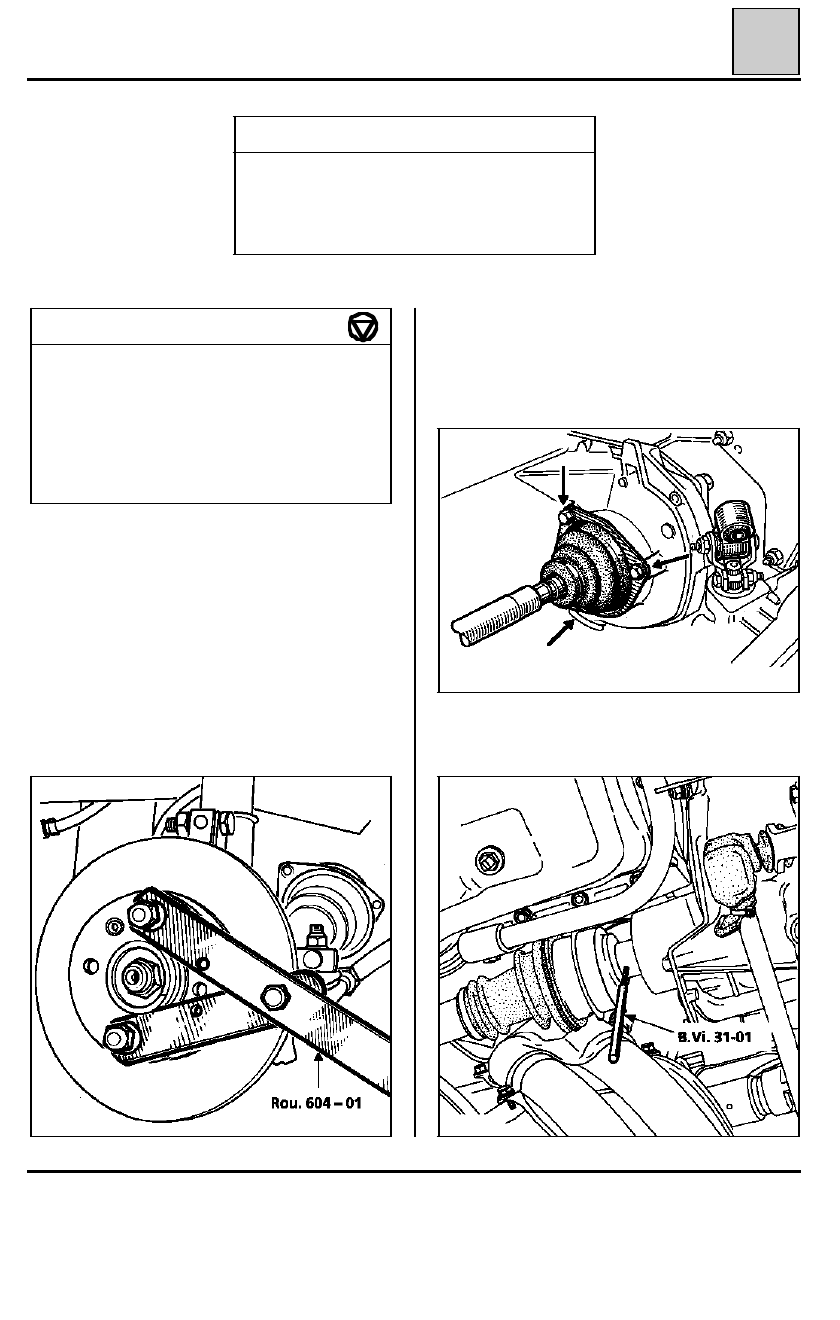

EXTRACCION

Extraer :
-

el conjunto de freno (suspenderlo al chasis pa-
ra no deteriorar el flexible de freno),

-

la tuerca de la transmisión : útil Rou. 604-01.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Rou. 604 -01

Inmovilizador del buje

T.Av. 476

Extractor-rótulas

T.Av. 1050-02

Extractor del buje

B.Vi. 31-01

Saca-pasadores

Tuerca de transmisión

25

Tornillos fijación del fuelle sobre caja
de velocidades

2,5

Tornillos de ruedas

9

Tuercas del pie del amortiguador

17

Tornillos fijación del estribo de freno

10

Tuercas de la rótula de dirección

3,5

PARES DE APRIETE (en daN.m)

85678R

Lado izquierdo

Vaciar la caja de velocidades.

Quitar los tres tornillos.

91755R

Lado derecho

Extraer el pasador : útil B.Vi. 31-01.

29-2

TRANSMISIONES

Transmisiones transversales

29

91691S

Procurar no ”dañar” los fuelles durante esta ope-
ración.

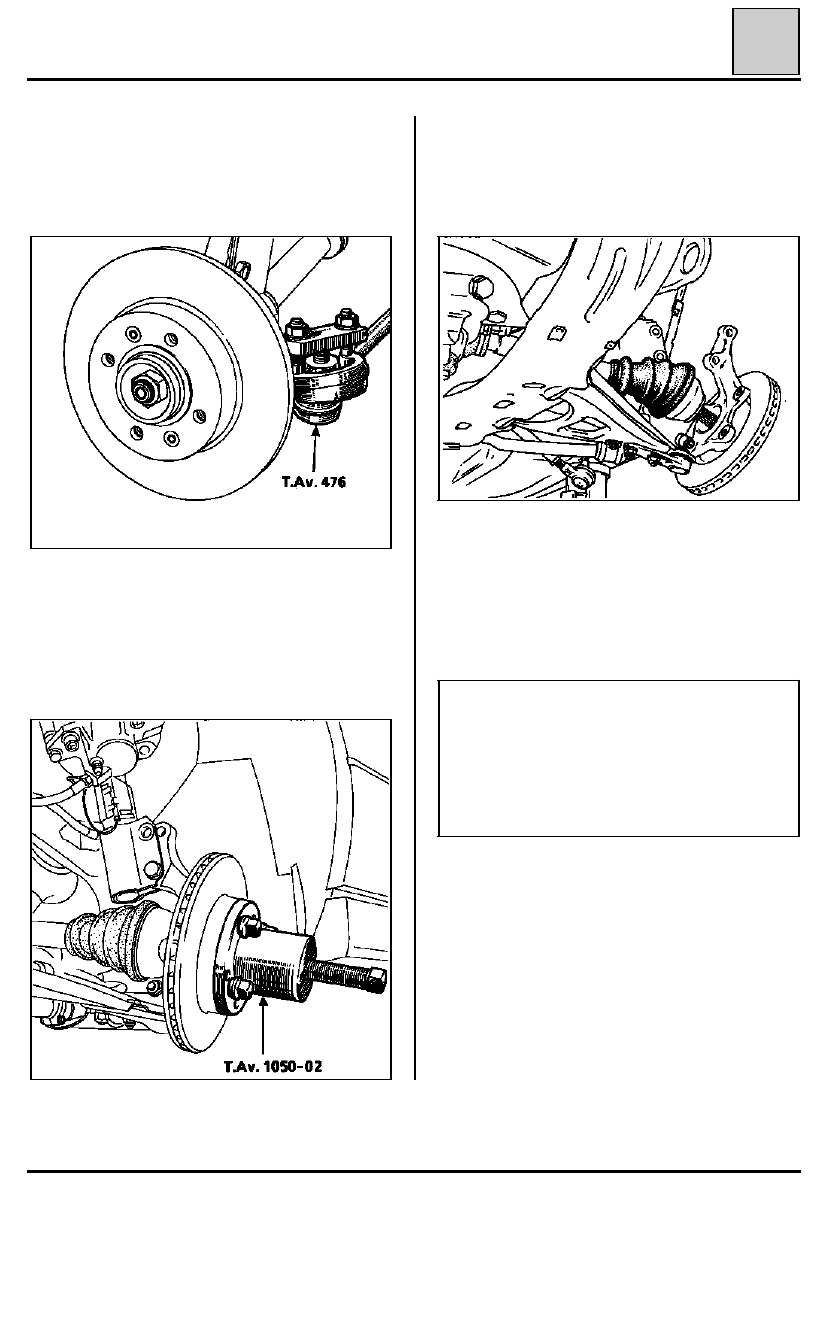

REPOSICION

Para ambos lados

Quitar :
-

la tuerca de la rótula de dirección : útil

T.Av.

476

,

85965-1R

-

el bulón superior de fijación del pie del amor-
tiguador.

Estos vehículos están equipados de transmisiones
pegadas. Por ello será necesario empujarlas con el
útil T.Av. 1050-02.

91750R1

Retirar el bulón inferior de fijación del pie del
amortiguador y extraer la transmisión.

NOTA : el A.P.R. suministra a partir de ahora unas
transmisiones equipadas de protectores y provis-
tas de una consigna de montaje. Es imperativo
respetar esta consigna con el fin de asegurar un
montaje correcto con la máxima CALIDAD, sa-
biendo que el menor golpe sobre los fuelles pro-
vocará, en más o menos tiempo, una rotura de la
goma y la destrucción de la transmisión.

29-3

TRANSMISIONES

Transmisiones transversales

29

DI2905

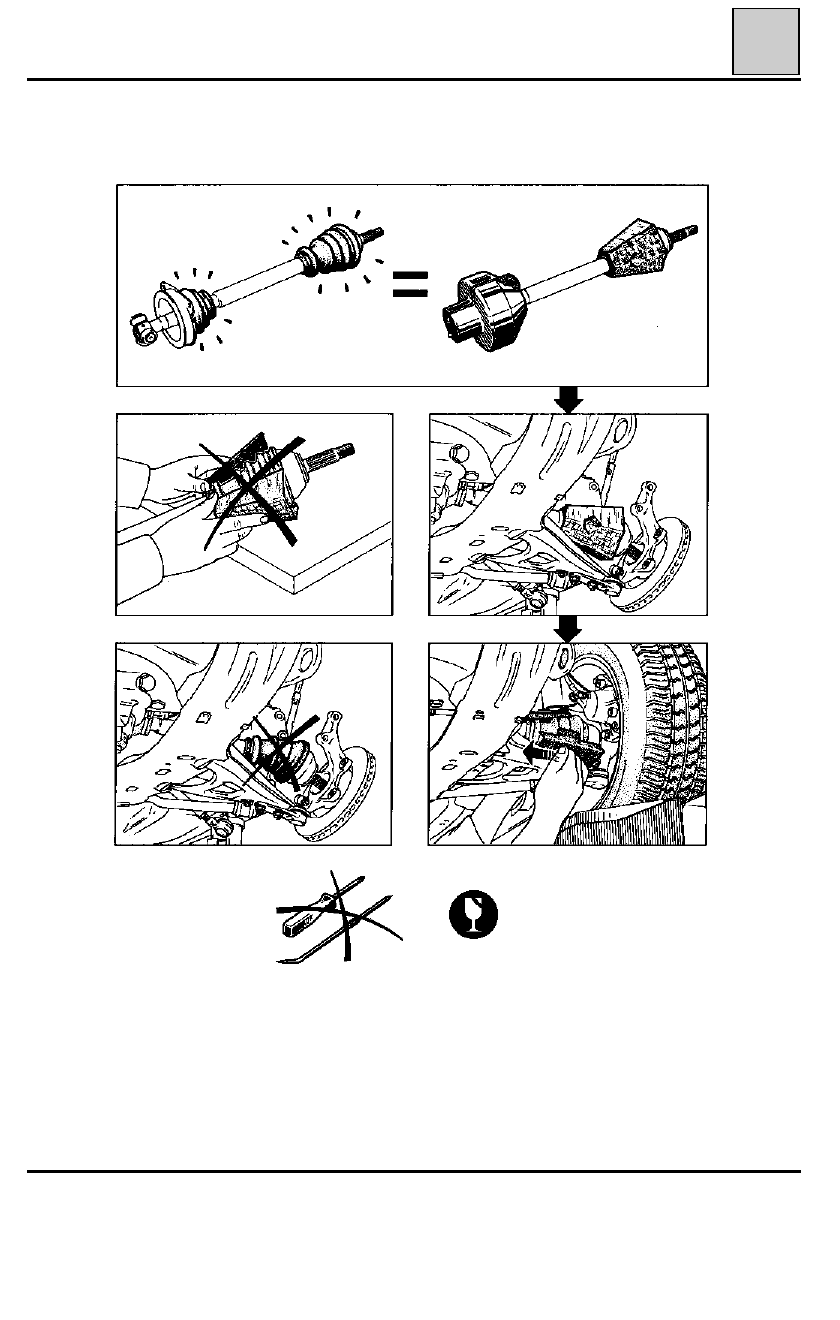

CONSIGNAS IMPERATIVAS DE MONTAJE

29-4

TRANSMISIONES

Transmisiones transversales

29

85677S

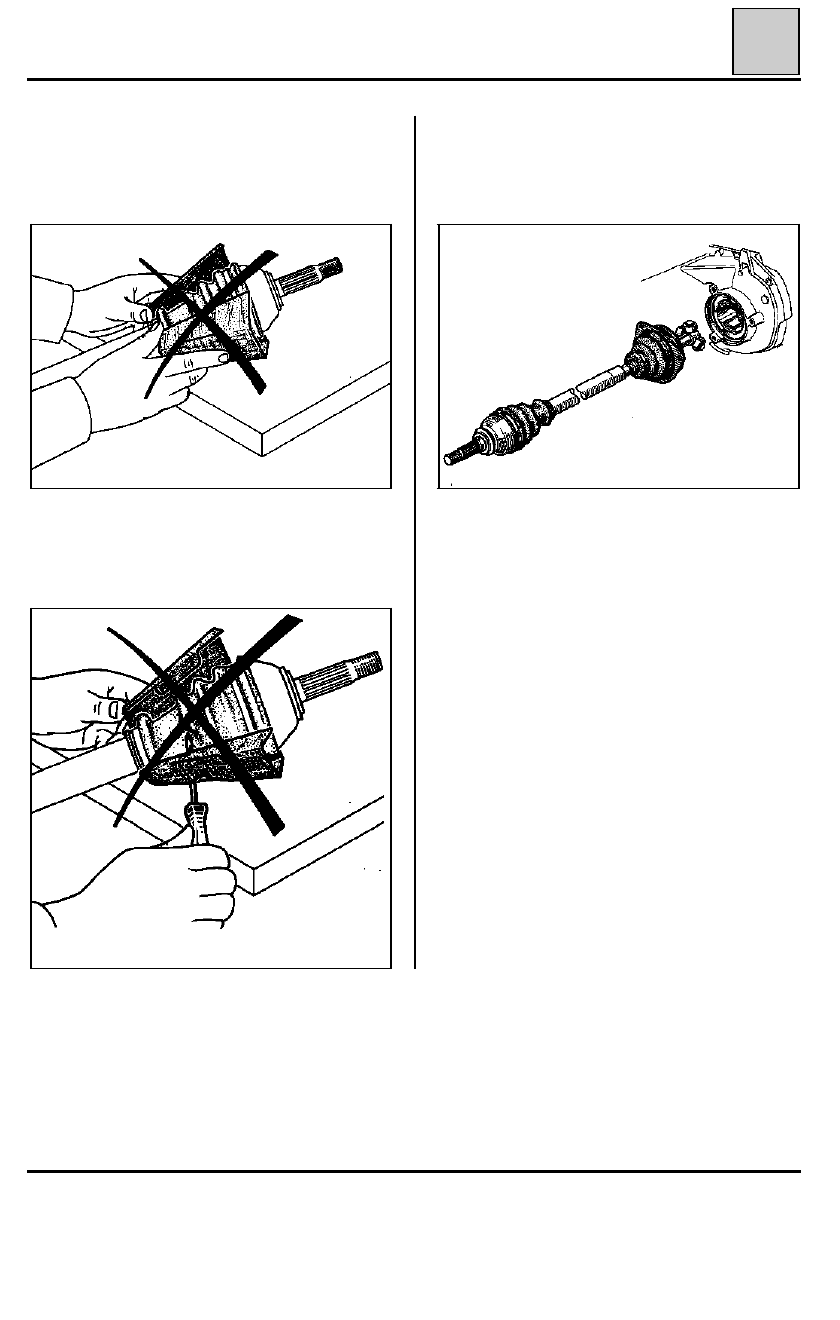

Lado izquierdo
Extraer el protector de plástico del fuelle del roda-
miento e introducir la transmisión lo más horizon-
talmente posible.

Antes de acabar el montaje de la transmisión so-
bre el vehículo, no retirar nunca los protectores
de cartón.

91630R

Y no servirse nunca de un objeto con extremos
cortantes que puedan "dañar" el fuelle.

91629R

29-5
