Renault 19. Manual - parte 47

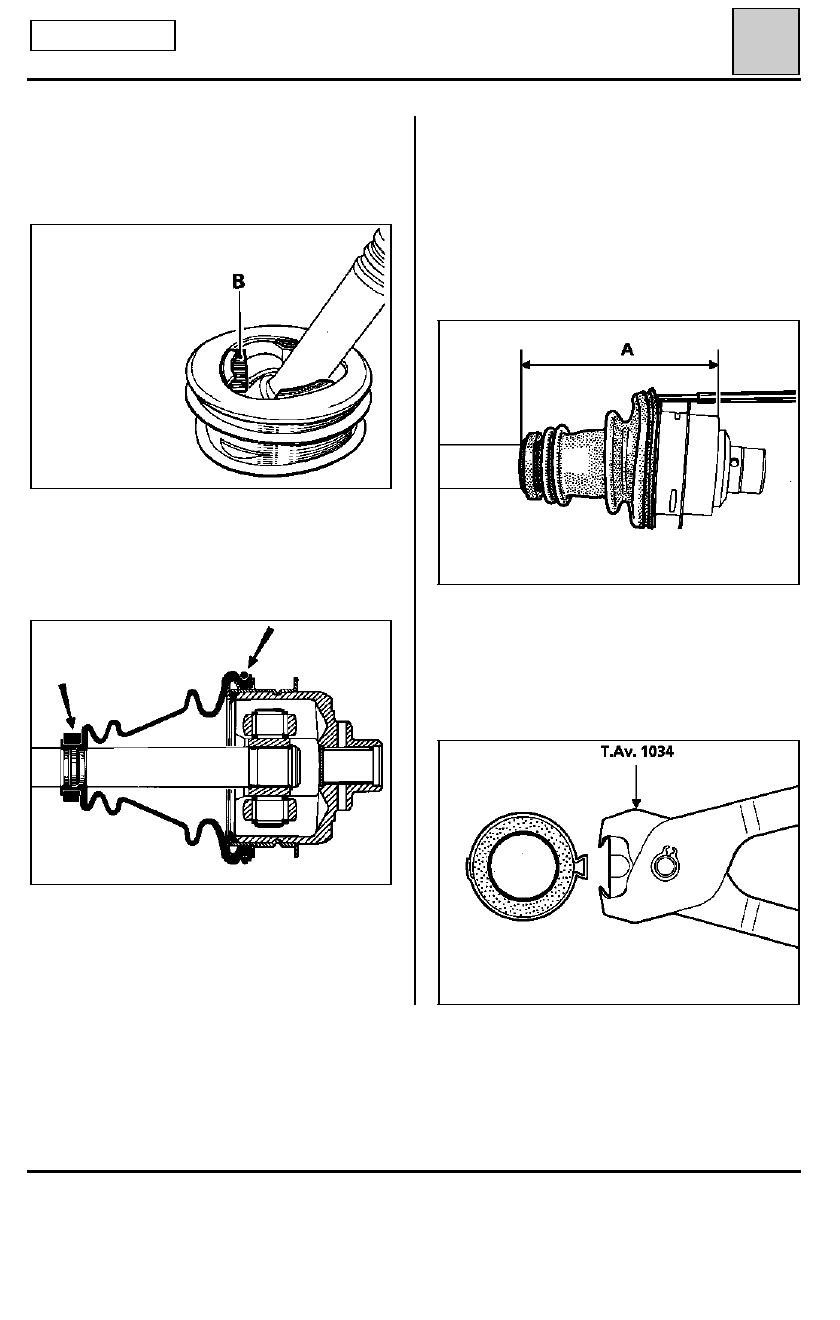

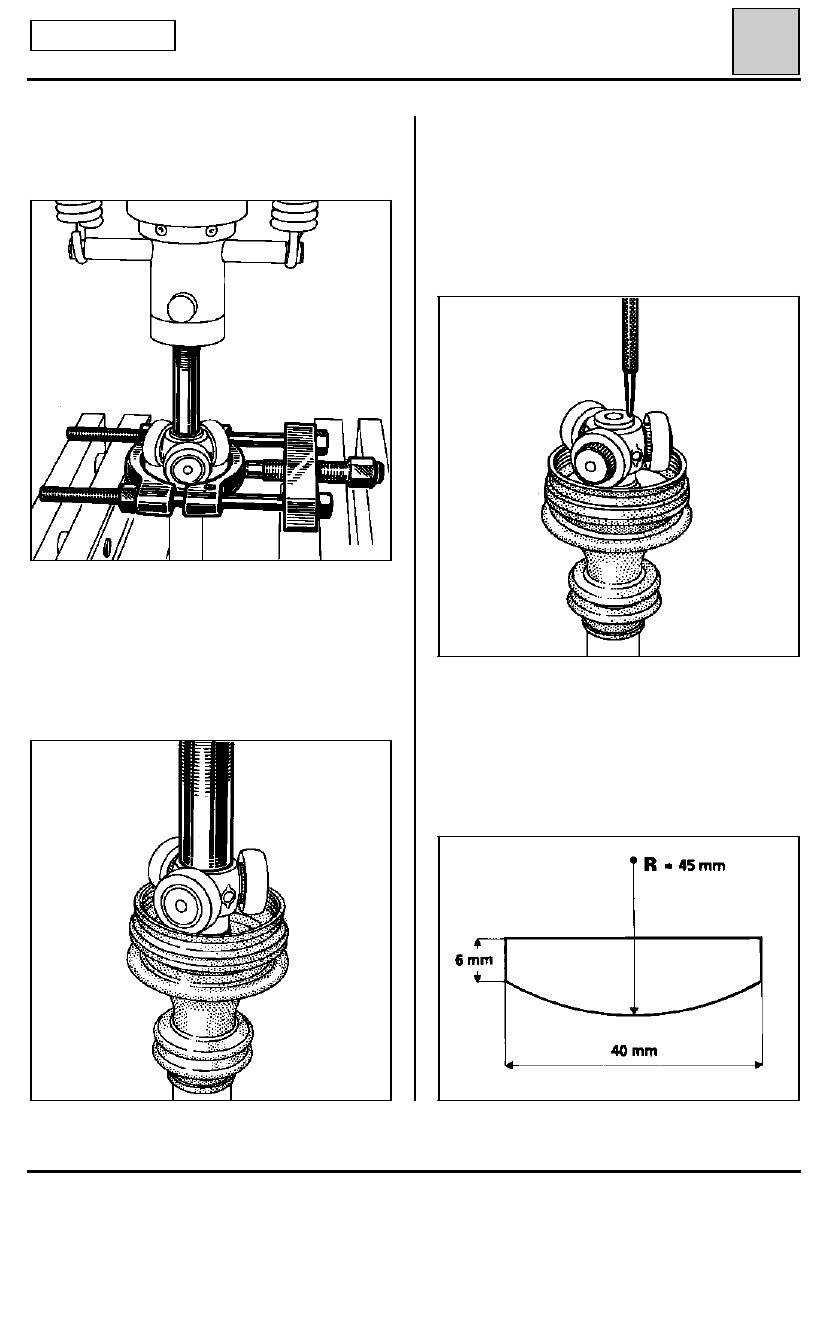

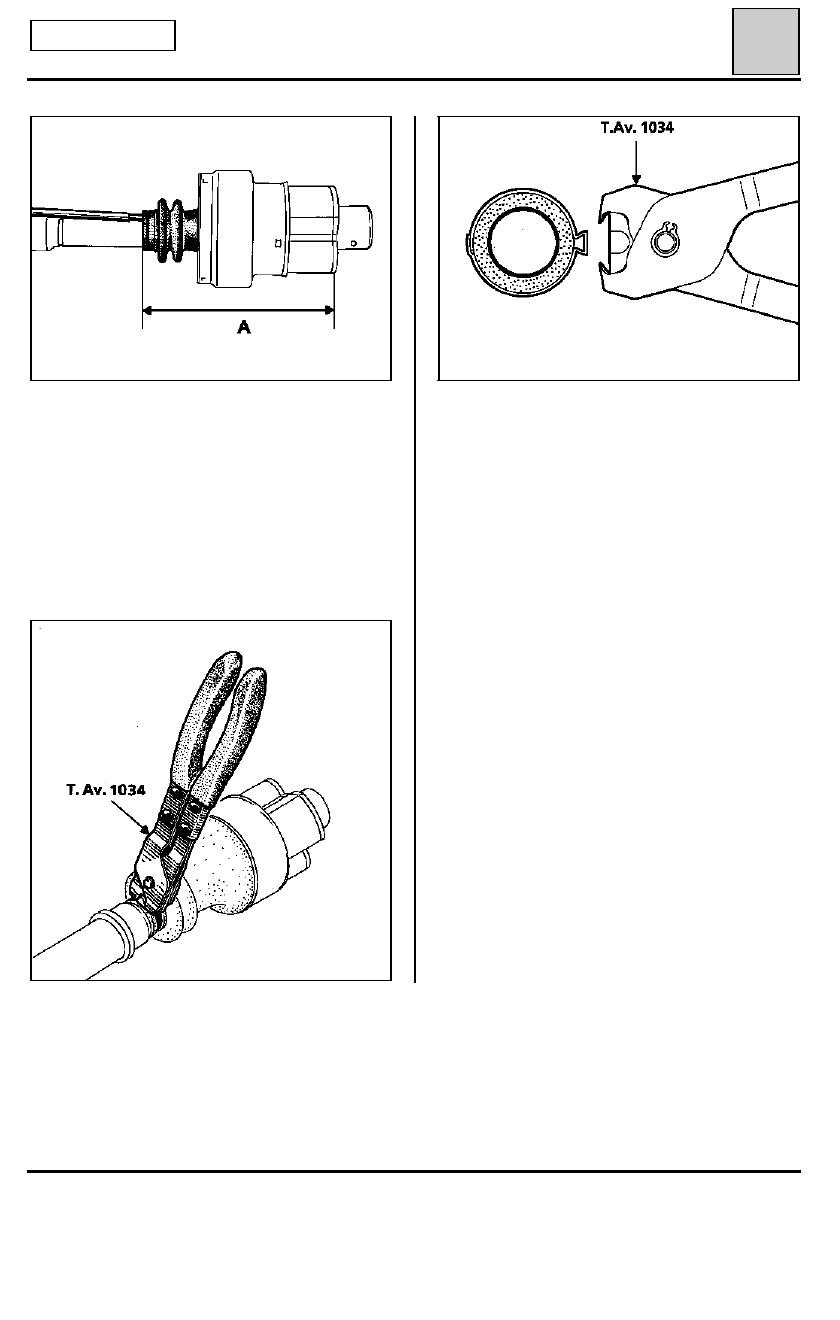

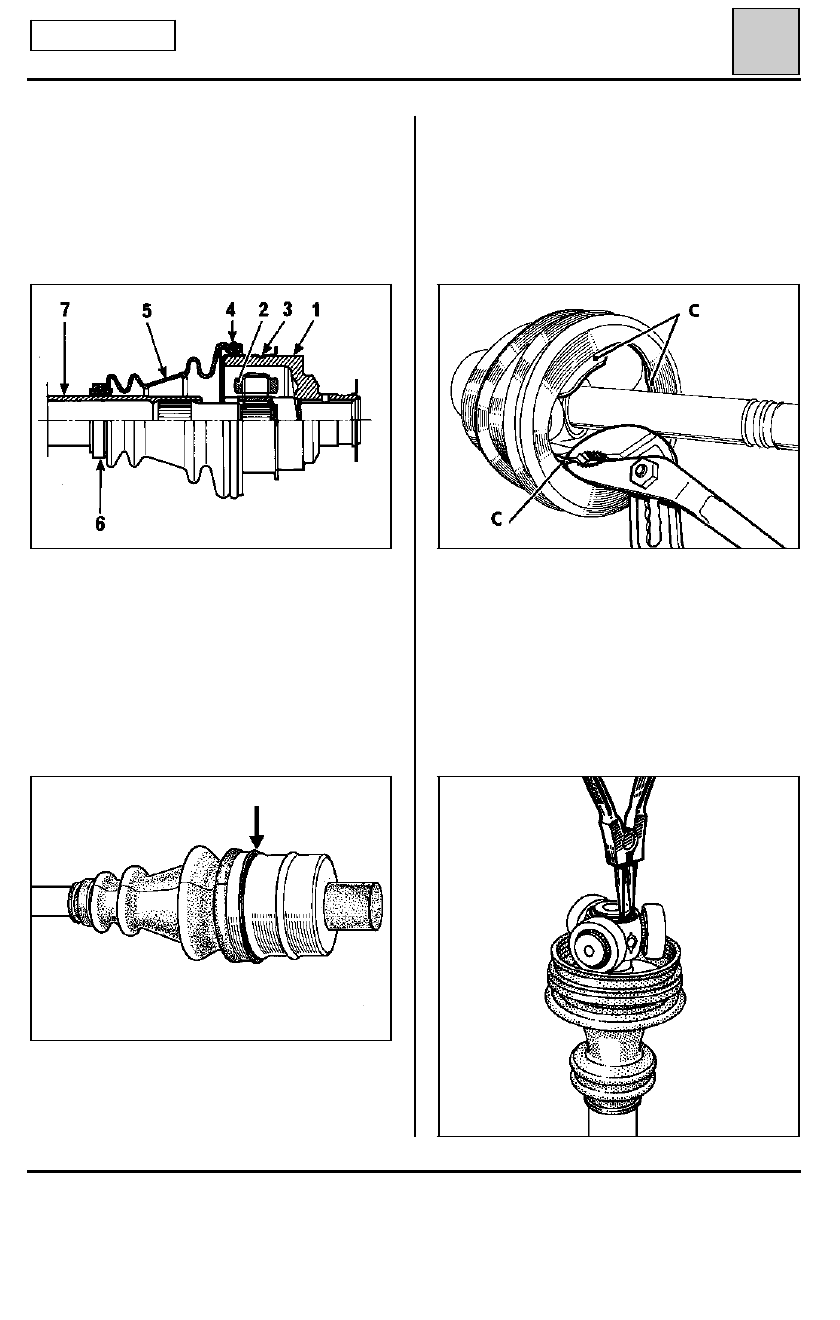

TRANSMISIONES

Fuelle lado caja de velocidades

29

88601R

Alargar o acortar la junta hasta que se obtenga la
cota A = 156

±

 1 mm

 (cota tomada entre el extre-

mo del fuelle y la cara mecanizada del diámetro
mayor de la tulipa).

En esta posición, retirar la varilla.

Montar la abrazadera sobre el fuelle y apretarla
mediante el útil T.Av. 1034.

Junta RC 490

92051R

92052R

29-22

TRANSMISIONES

Fuelle lado caja de velocidades

No sacar los rodillos de sus torreones respectivos,
ya que los rodillos y las agujas están apareados y
no deberán intercambiarse nunca.

No utilizar nunca disolvente para limpiar las pie-
zas constitutivas.

Según el montaje, extraer el circlips.

29

1 Tulipa
2

Trípode

3

Capot de chapa

4

Muelle de sujeción

5

Fuelle de goma

6

Brazalete de sujeción

7

Arbol de transmisión

90387S

Junta GI 62

88648R

DESMONTAJE

Cortar la abrazadera engastada y el fuelle en toda
su longitud.

Retirar el máximo de grasa.

75936-1S1

Levantar con una pinza cada extremo de la placa
anti-desencajado (C) y después extraer la tulipa.

74655R

29-23

TRANSMISIONES

Fuelle lado caja de velocidades

Interponer entre la placa anti-desencajado y la tu-
lipa una cala (B) de espesor 2,5 mm realizada se-
gún el dibujo.

29

Con la prensa, extraer el trieje tomando apoyo en
un extractor despegador.

90391S

Junta GI 62

90388S

MONTAJE

Lubrificar el árbol de transmisión y deslizar el bra-
zalete y el fuelle nuevos.

Volver a colocar el trieje en el árbol acanalado.

90389S

Colocar el circlips de sujeción o dar tres puntos de
engastado a 120

0



incrustrando el metal de las aca-

naladuras en el árbol de transmisión.

NOTA : es imperativo respetar el volumen de gra-
sa prescrito en el capítulo ”Ingredientes”.

75434-1R

29-24

TRANSMISIONES

Fuelle lado caja de velocidades

Introducir una varilla no cortante, con extremo re-
dondeado, entre el fuelle y la tulipa, con el fin de
dosificar la cantidad de aire contenido en el inte-
rior de la junta.

Alargar o acortar la junta hasta que se obtenga la
cota A = 153,5

±

 1 mm

 (cota tomada entre el ex-

tremo del fuelle y la cara mecanizada del diáme-
tro mayor de la tulipa).

29

Con una barra de bronce, llevar cuidadosamente
la placa a su posición inicial y después retirar el
calce (B).

90390R

Junta GI 62

74867R

Posicionar los labios del fuelle en las gargantas del
árbol de transmisión y en el capot de chapa.

75434-1S

88601R

En esta posición, retirar la varilla y montar la abra-
zadera de sujeción.

Apretarla con el útil T. Av. 1034.

29-25
