ЧАСТЬ 2
МоАЗ-40484. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
ПОГРУЗЧИКА
2.1
МоАЗ-40484. СИЛОВАЯ УСТАНОВКА ПОГРУЗЧИКА
Силовая установка погрузчика включает двигатель и обслуживающие его
системы: питания топливом и воздухом, выпуска отработавших газов,
смазки, охлаждения, пуска и предпускового разогрева (пусковой
подогреватель двигателя ПЖД-44 или ПЖД-30).
2.1.1
МоАЗ-40484. Подвеска двигателя ЯМЗ-238Б
На погрузчике установлен двигатель ЯМЗ-238Б (устройство см. в
прилагаемой Инструкции на двигатели).
Подвеска двигателя на погрузчике МоАЗ-40484 состоит из передней и двух
задних опор. Передней опорой является поперечная балка. Устройство
передней и задних опор подвески двигателя показано на рисунке 2.1.1.
На погрузчике двигатель опирается через амортизатор передней опоры на
середину поперечной балки 5. Задние опоры расположены с обеих сторон
картера маховика и состоят из кронштейнов, прикрепленных к картеру
маховика и через амортизаторы 3 опираются на раму погрузчика.
При затяжке стяжных болтов амортизаторов необходимо обеспечить плотное,
без зазоров, прилегание амортизаторов к кронштейнам и затяжка должна
быть прекращена с началом деформации резины амортизатора.
2.1.2
МоАЗ-40484. Система питания двигателя ЯМЗ-238Б
Система питания двигателя состоит из двух автономных подсистем питания
топливом и воздухом и привода управления подачей топлива.
Система питания топливом двигателя ЯМЗ-238Б включает топливный бак 6, в
соответствии с рисунком 2.1.2, фильтр предварительной очистки топлива 7,
топливоподкачивающий насос 8, расположенный на насосе высокого давления
двигателя, фильтр 2 тонкой очистки топлива, топливный насос высокого
давления, форсунки 4 и трубопроводы.
Привод управления двигателем, в соответствии с рисунком 2.1.3, состоит
из педали 1, тяги останова 2, рычагов 3, 4, тяг 5, 6 и гибкого привода
7.
Механизм постоянной подачи топлива способен
удерживать педаль подачи топлива 1 в промежуточном положении. Тем самым
он обеспечивает работу двигателя в широком диапазоне от минимальных
оборотов холостого хода до 1500 об/мин, что необходимо при прогреве
двигателя и накачке шин.
Включение и выключение механизма постоянной подачи топлива
осуществляется путем поворота скобы под подпятник педали.
Привод управления подачей топлива должен обеспечивать полную остановку
двигателя, минимальную и максимальную частоту вращения коленчатого вала
двигателя и регулируется изменением длин тяг 5 и 6, перестановкой
рычагов 3 и 4 на шлицах валиков привода.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ МЕХАНИЗМ ПОСТОЯННОЙ ПОДАЧИ ТОПЛИВА ПРИ
ДВИЖЕНИИ!

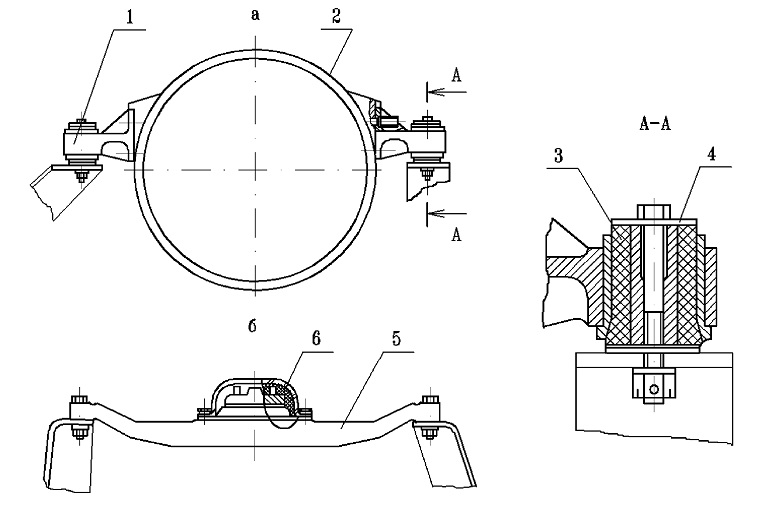

Рисунок 2.1.1 - Подвеска двигателя
а - опора задняя; б - опора передняя
1 - кронштейн задней опоры; 2 - двигатель; 3, 6
- амортизаторы; 4 - шайба; 5 - балка передней опоры;

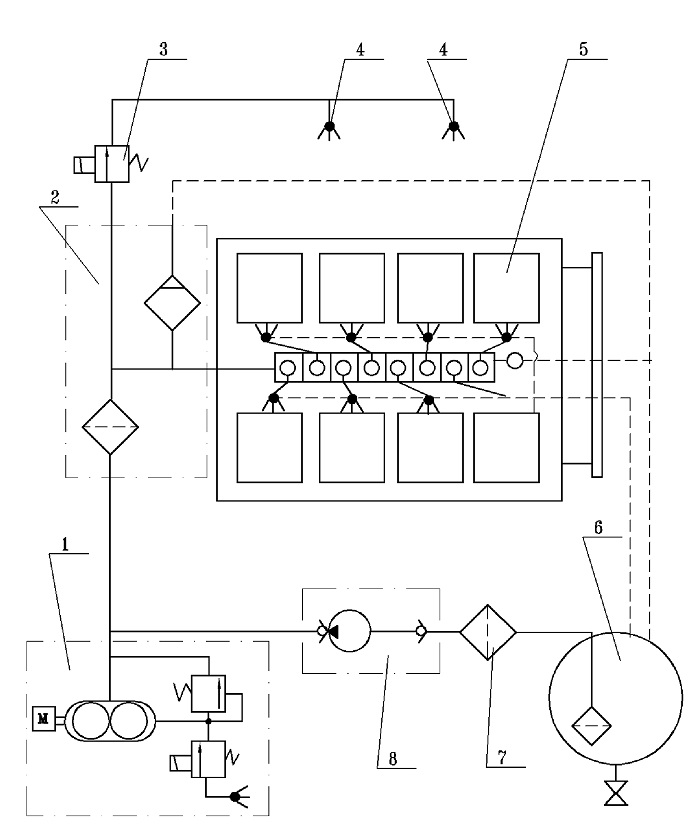

Рисунок 2.1.2 - Схема системы питания двигателя
топливом
1 - подогреватель предпусковой; 2 - фильтр
тонкой очистки; 3 - клапан электромагнитный; 4 - форсунки
электрофакельного подогрева; 5 - двигатель; 6 - бак топливный;
7 - фильтр предварительной очистки; 8 - насос топливоподкачивающий

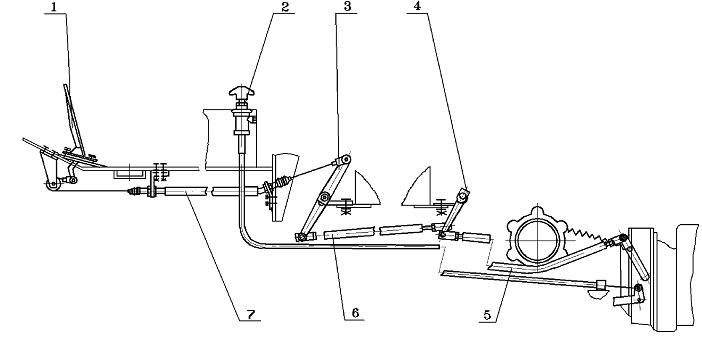

Рисунок 2.1.3 - Привод управления двигателем
1 - педаль подачи топлива; 2 - тяга останова; 3,
4 - рычаги; 5, 6 - тяги; 7 - привод гибкий

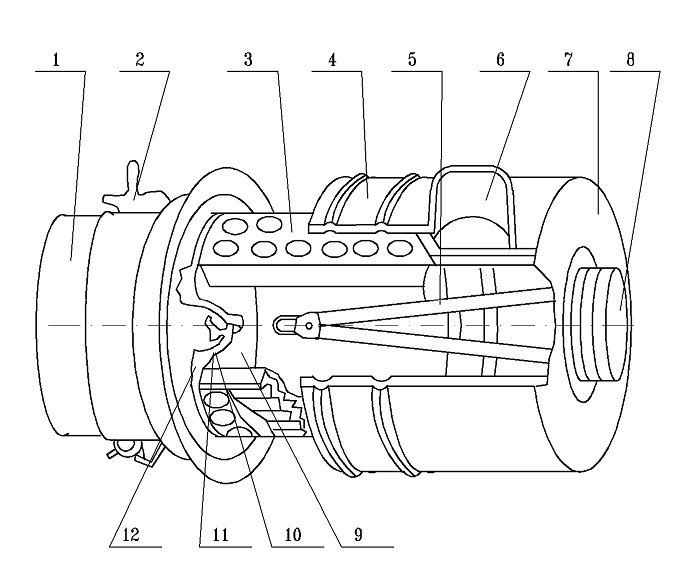

Рисунок 2.1.4 - Воздушный фильтр
1 - крышка воздушного фильтра с бункером для
сбора пыли; 2 - серьга крепления крышки; 3 - кожух внутренний защитный;
4 - корпус воздушного фильтра; 5 - кронштейн центральный крепления
воздушного фильтра; 6 - патрубок входной; 7 - крышка верхняя;
8 - патрубок выходной; 9 - крышка нижняя фильтрующего элемента; 10 -
гайка; 11 - элемент фильтрующий; 12 - кожух внутренний защитный
Система питания двигателя воздухом включает в себя два параллельно
присоединенных воздушных фильтра сухого типа для забора и очистки
воздуха от пыли. Устройство воздушного фильтра показано на рисунке
2.1.4.
Воздух в фильтре проходит двухступенчатую очистку:
- первую предварительную - в моноциклоне со сбором пыли в бункере,
- вторую - в сменном фильтрующем картонном элементе.
Фильтрующий элемент изготовлен из специального пористого картона,
обладающего низким сопротивлением впуска и высокой фильтрующей
способностью внутреннего и наружного кожухов.
