1.2

МОАЗ-40484. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА - ЧАСТЬ 1

1.2.1 Техническая характеристика погрузчика МОАЗ-40484

Вместимость ковша номинальная, м3............. 4,4

Вместимость ковша геометрическая, м3........ 3,75

Данные по сменным ковшам см. подраздел 1.2.6

Примечание-Вместимость ковша основного типоразмера, рассчитана для обеспечения грузоподъемности 7,5 т при плотности грунта от 1,7 до 2 т/м3

Масса эксплуатационная погрузчика, кг:

без дополнительного балласта......... 29500

с дополнительным балластом ........30800

Распределение эксплуатационной массы погрузчика по осям, кг:

без дополнительного балласта на переднюю ось .......13700

без дополнительного балласта на заднюю ось  ....15800

с дополнительным балластом на переднюю ось .... 12740

с дополнительным балластом на заднюю ось .... 18060

Максимальная транспортная скорость, км/ч

с аварийной рулевой системой (устанавливается по требованию заказчика) 40

без аварийной рулевой системы  ....20

Часовой расход топлива расчетный, л/ч, не более  ....28,5

Путь торможения в транспортном положении ковша с номинальной нагрузкой в ковше с начальной скорости 32 км/ч до полной остановки на горизонтальном участке сухой асфальтированной дороги, м, не более 23

Примечание- При транспортном положении ковша высота его центра тяжести от поверхности земли должна быть не более 2 м (или 1 м от уровня земли до днища ковша). Габаритные размеры, мм:

длина без дополнительного балласта  ....9525

длина с дополнительным балластом  ....9810

ширина  ....3300

высота (по крыше кабины)  ....3750

База, мм  ....3650

Колея передних и задних колес, мм  ....2500

Свесы, мм:

передний .... 3310

задний без дополнительного балласта .... 2565

задний с дополнительным балластом  ....2850

Углы свеса, град

передний, в транспортном положении ковша .... 22

задний  ....22

Дорожный просвет погрузчика с номинальной нагрузкой ковша, под шарниром рамы, мм, не менее .... 350

Наименьший радиус поворота в обе стороны, м:

по шинам  ....7,4

по крайней выступающей точке, не более ............. 8,0

Угол складывания полурам (в каждую сторону), град......... 35

Габаритная высота погрузчика с максимально поднятым ковшом, мм .........6180

Высота шарнира ковша в максимально поднятом положении, мм......... 4300

Вылет кромки ковша при полном подъеме и угле выгрузки 45°, от колеса, мм .........1400

Высота выгрузки по кромке ковша при угле выгрузки 45°, мм, не менее......... 3400

Максимальный угол выгрузки , град......... 54

Глубина врезания, мм .........80

Вырывное усилие от цилиндров подъема ковша, кН (кг) .........160 (16000)

Вырывное усилие от цилиндров поворота ковша, кН (кг) .........220 (22000)

Статическая опрокидывающая нагрузка, кН (кг):

при прямом положении полурам .........195 (19500)

при максимальном складывании полурам .........168 (16800)

Полная масса погрузчика с дополнительным балластом и с номинальной нагрузкой в ковше, кг .........38300

Наибольший угол подъема протяженностью до 50 м, преодолеваемый погрузчиком с номинальной нагрузкой на сухом и твердом грунте, град .........8,5

Глубина преодолеваемого брода с твердым дном (без проведения дополнительных работ на погрузчике), м .........0,7

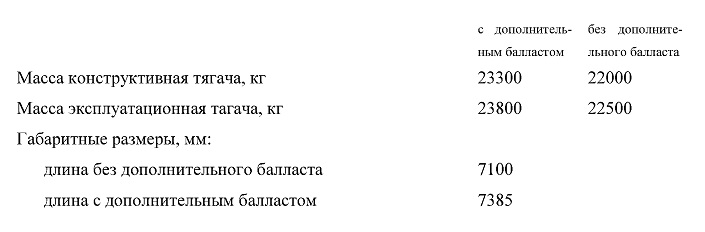

Основные данные двухосного тягача МоАЗ-69084
