1.3

МОАЗ-40484. УСТРОЙСТВО И РАБОТА ПОГРУЗЧИКА

Погрузчик (рисунок 1.1) состоит из силовой установки, включающей двигатель 4 и его системы, трансмиссии, включающей гидромеханическую передачу 10, коробку отбора мощности 6, карданную передачу 11, ведущие передний 13 и задний 7 мосты, ходовой части, включающей раму 5, подвеску 9, колеса с шинами 8, рулевого управления 1, тормозной системы 12, системы электрооборудования 2, кабины 3, погрузочного оборудования 15 и гидросистемы 14.

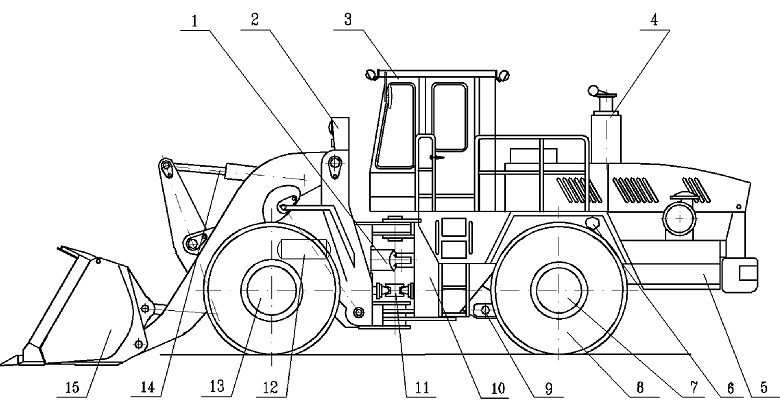

Рисунок 1.1 - Устройство погрузчика

1 - рулевое управление; 2 - система электрооборудования; 3 - кабина; 4 - двигатель;

5 - рама; 6 - коробка отбора мощности; 7 - задний мост; 8 - колеса; 9 - подвеска;

10 - гидромеханическая передача; 11 - карданная передача; 12 - тормозная система;

13 - передний мост; 14 - гидросистема; 15 - погрузочное оборудование







Привод погрузочного оборудования гидравлический.

Управление гидросистемой погрузчика осуществляется гидрораспределителями при помощи рычагов управления, расположенных в кабине с правой стороны от водителя, в соответствии с указаниями таблички управления, расположенной рядом.
