1.4

МоАЗ-40484. ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Расположение органов управления в кабине водителя показано на рисунке 1.2.

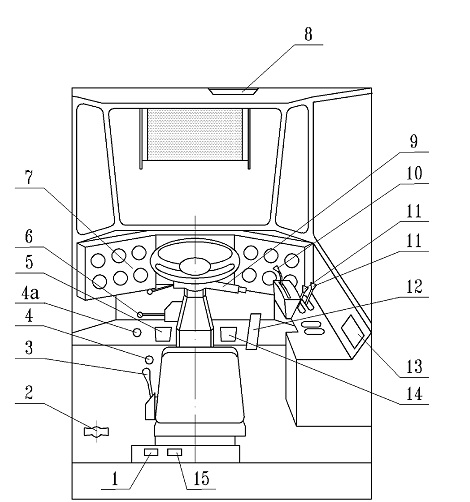

Рисунок 1.2 - Расположение органов управления в кабине
1 - включатель стеклоочистителя заднего стекла; 2 - вентиль масляного отопителя;
3 - рычаг ручного тормоза; 4 - включатель звукового сигнала; 4а - кнопка включения блокировки дифференциала; 5 - педаль тормоза с отключением трансмиссии; 6 - переключатель реверса; 7 - панель приборов; 8 - плафон освещения; 9 - комбинированный переключатель света; 10 - переключатель передач; 11 - рычаги управления рабочим оборудованием; 12 - педаль подачи топлива; 13 - щиток управления независимым отопителем; 14 - педаль ножного тормоза; 15 - включатель электродвигателя отопителя

Рисунок 1.3 - Схема переключения передач

Схема переключения передач показана на рисунке 1.3.

Если на погрузчике не установлена аварийная система рулевого управления, на пульте управления ГМП V и VI передачи заблокированы (отключены).

Органы управления и контрольно-измерительные приборы на панели приборов показаны на рисунке 1.4:

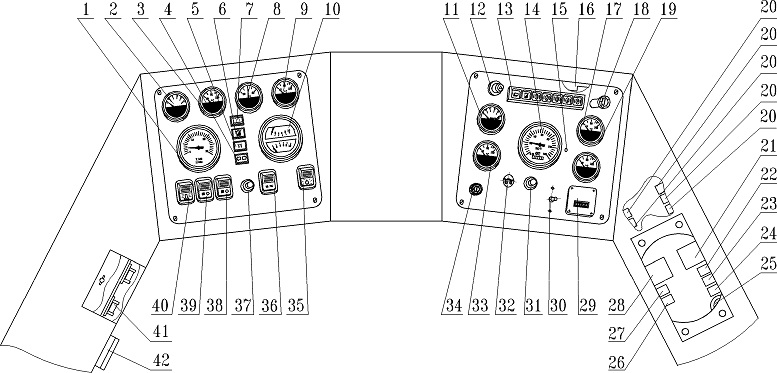

Рисунок 1.4 - Расположение контрольно-измерительных приборов и органов управления на панели приборов

1 - указатель тахометра электрического;

2 - приемник указателя давления масла в двигателе с контрольной лампой (светофильтр красного цвета) аварийного давления;

3 - приемник указателя температуры охлаждающей жидкости двигателя с контрольной лампой (светофильтр красного цвета) аварийной температуры;

4 - лампа контрольная "повороты";

5 - лампа контрольная "Факельный подогрев" двигателя;

6 - лампа контрольная "Засорение масляного фильтра" двигателя;

7 - лампа контрольная "Засорение воздушного фильтра двигателя";

8 - указатель тока;

9 - приемник указателя температуры ГМП;

10 - приемник указателя давления воздуха: верхняя секция - первый тормозной контур; нижняя секция - второй тормозной контур;

11 - приемник указателя давления масла (давление в гидротрансформаторе);

12 - выключатель аварийной сигнализации;

13 - блок контрольных ламп с красными светофильтрами и кнопкой (расположена слева в блоке) для проверки исправности ламп:

- первая лампа слева - контрольная;

- вторая лампа слева - падение давления воздуха в контуре передних тормозов;

- третья лампа слева - падение давления воздуха в контуре задних тормозов;

14 - указатель электроспидометра;

15 - пломба;

16 - прерыватель указателя поворота;

17 - приемник указателя уровня топлива с контрольной лампой (светофильтр красного цвета) начала расхода резерва топлива;

18 - выключатель света с реостатом (подсветка приборов);

19 - приемник указателя давления масла в системе РУ и погрузочного оборудования;

20 - реле блокировки переключателя ГМП

21 - сигнализатор шумовой;

22 - реле включения звуковых электросигналов;

23 - реле ЭФУ;

24 - реле защиты выключателя сигнала "Стоп";

25 - прерыватель стояночного тормоза;

26 - реле блокировки выключателя "Массы";

27 - реле блокировки генератора;

28 - реле включения реле стартера;

29 - счетчик времени наработки;

30 - переключатель (гидросистемы руля и погрузочного оборудования);

31 - выключатель кнопочный ЭФУ;

32 - сопротивление добавочное ЭФУ;

33 - приемник указателя главного давления ГМП;

34 - выключатель стартера и приборов;

35 - главный переключатель света;

36 - выключатель отопителя;

37 - выключатель кнопочный (масса АКБ);

38 - переключатель фар поворотных задних;

39 - переключатель фар поворотных передних;

40 - выключатель маяка;

41 - установка предохранителей с крышкой (назначение предохранителей см. на крышке (рисунок 1.5));

42 - розетка лампы переносной;

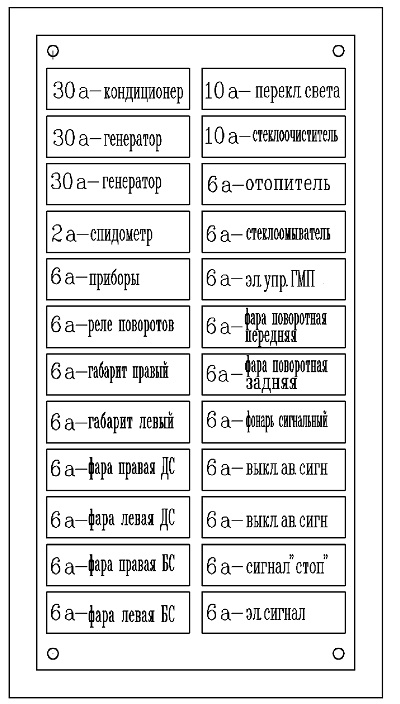

Рисунок 1.5 - Крышка предохранителей
