ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Реостат/ Реле

54-16

РЕОСТАТ
ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Следующая процедура технического обслуживания была добавлена в соответствие с изменениями реостата <Автомобили с
высококонтрастными приборами>.

РЕОСТАТ

ПРОВЕРКА

1.

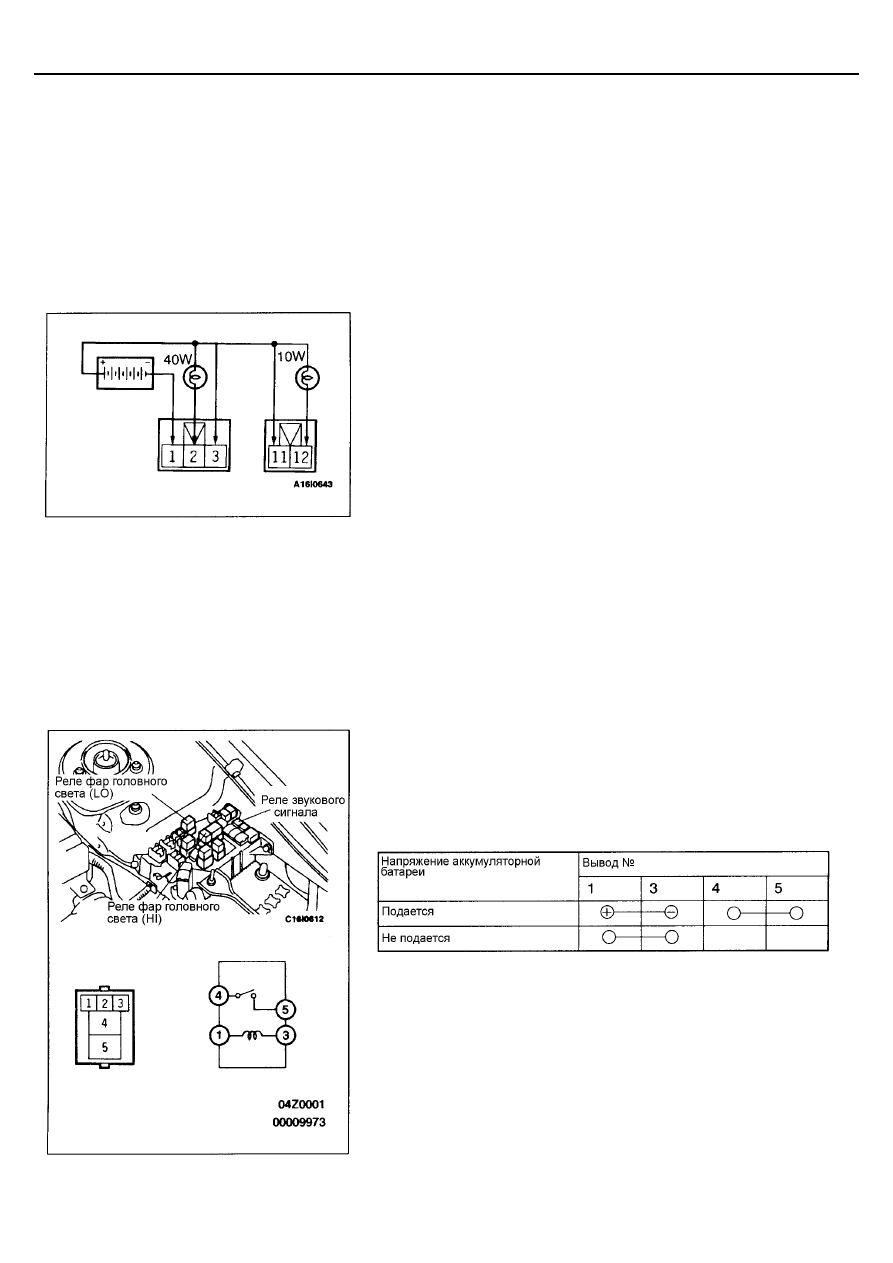

Подсоедините аккумуляторную батарею и проверочные лампы (40 Вт
и 10 Вт) как показано на рисунке.

2.

Включите реостат, и если яркость меняется плавно и лампы не гаснут,
то значит, что реостат работает нормально.

РЕЛЕ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Следующая процедура технического обслуживания была добавлена в связи с изменением места расположения реле
звукового сигнала и добавлением реле фар головного света (LO и HI).

РЕЛЕ

ПРОВЕРКА

Проверка реле фар головного света (LO), (HI) и реле
звукового сигнала

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Общая информация /
Противотуманные фары

54-1

ГЛАВА 54А

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

В связи с изменением конструкции переднего бампера были пересмотрены процедуры обслуживания противотуманных
фар.

•

Из-за установки заднего спойлера <седан> были изменены процедуры обслуживания верхнего стоп-сигнала.

ПРОТИВОТУМАННЫЕ ФАРЫ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

Параметр

Номинальное значение

Проверка дальности свечения противотуманных фар

Должны быть видны в пределах 40 м

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОЦЕДУРА РЕГУЛИРОВКИ ПРОТИВОТУМАННЫХ ФАР
<АВТОМОБИЛИ С БОЛЬШИМ БАМПЕРОМ>

ПРИМЕЧАНИЕ
Процедуры регулировки для автомобилей со стандартным бампером такие
же, как и для предыдущих автомобилей. После установки автомобиля в
соответствующие условия проведите регулировку противотуманных фар.

•

Проверьте давление в шинах, которое должно соответствовать,
указанному в Руководстве по эксплуатации (или на справочной
табличке на автомобиле).

•

Разгрузите автомобиль и установите его на ровной горизонтальной
площадке.

•

На месте водителя должен находиться человек, вес которого
составляет приблизительно 55 кг.

•

Заведите двигатель, и при оборотах коленчатого вала двигателя 2000
об/мин зарядите аккумуляторную батарею.

Включите противотуманные фары и проверьте дальность их свечения.
Номинальное значение: видны в пределах 40 метров

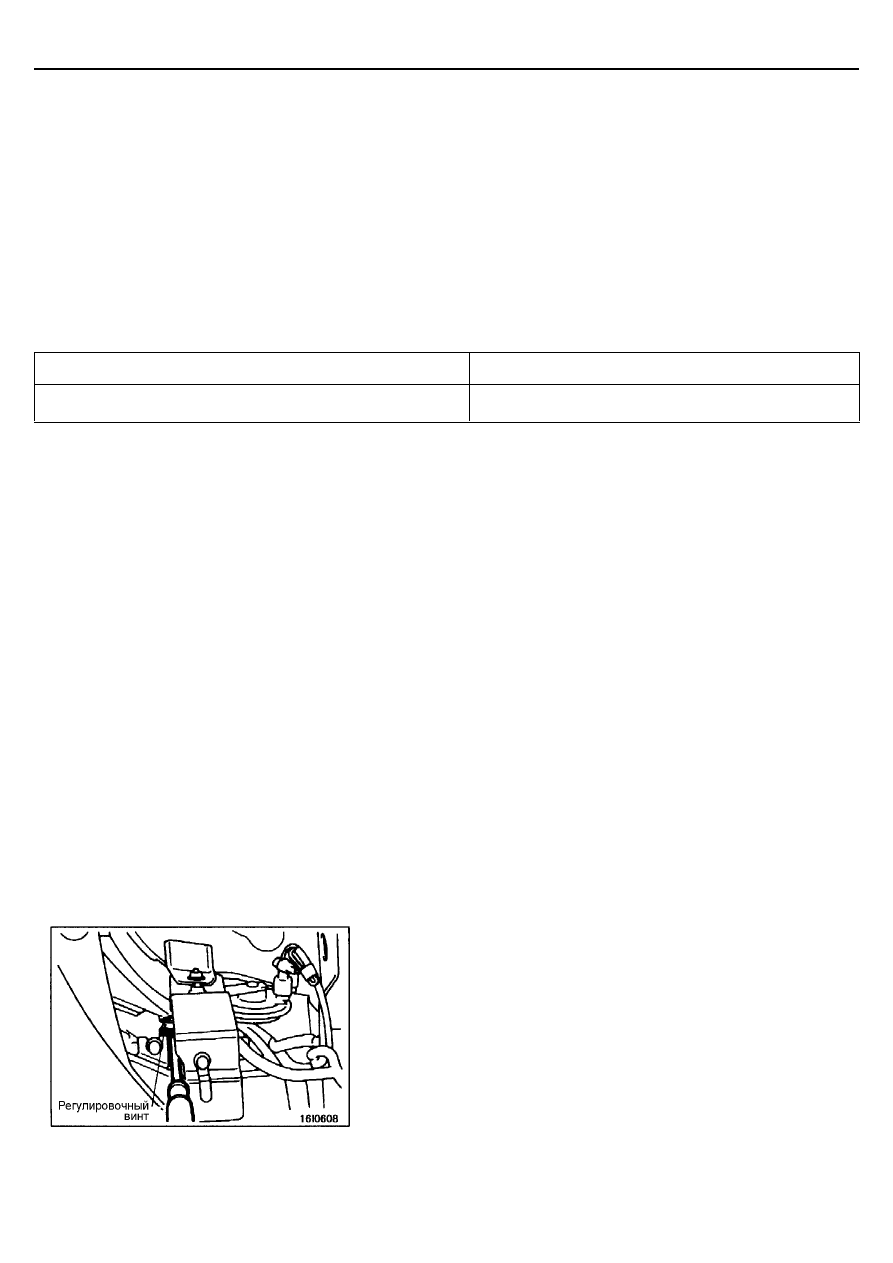

Если дальность отличается от номинальной, то проведите регулировку
фар, используя для этого регулировочный винт.
ПРИМЕЧАНИЕ
Регулировка в горизонтальной плоскости невозможна.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Противотуманные фары

54-2

Внимание
1.

Для противотуманных фар, которые не регулируются, следует
отсоединить разъем с тем, чтобы они не горели во время
регулировки. При обратном подсоединении разъема будьте
осторожны, чтобы не сместить ось фары.

2.

Регулировка обязательно должна быть завершена вращением
регулировочного винта в направлении затяжки.

Ниже дана методика проверки световой оси с помощью экрана (простая
проверка).
1.

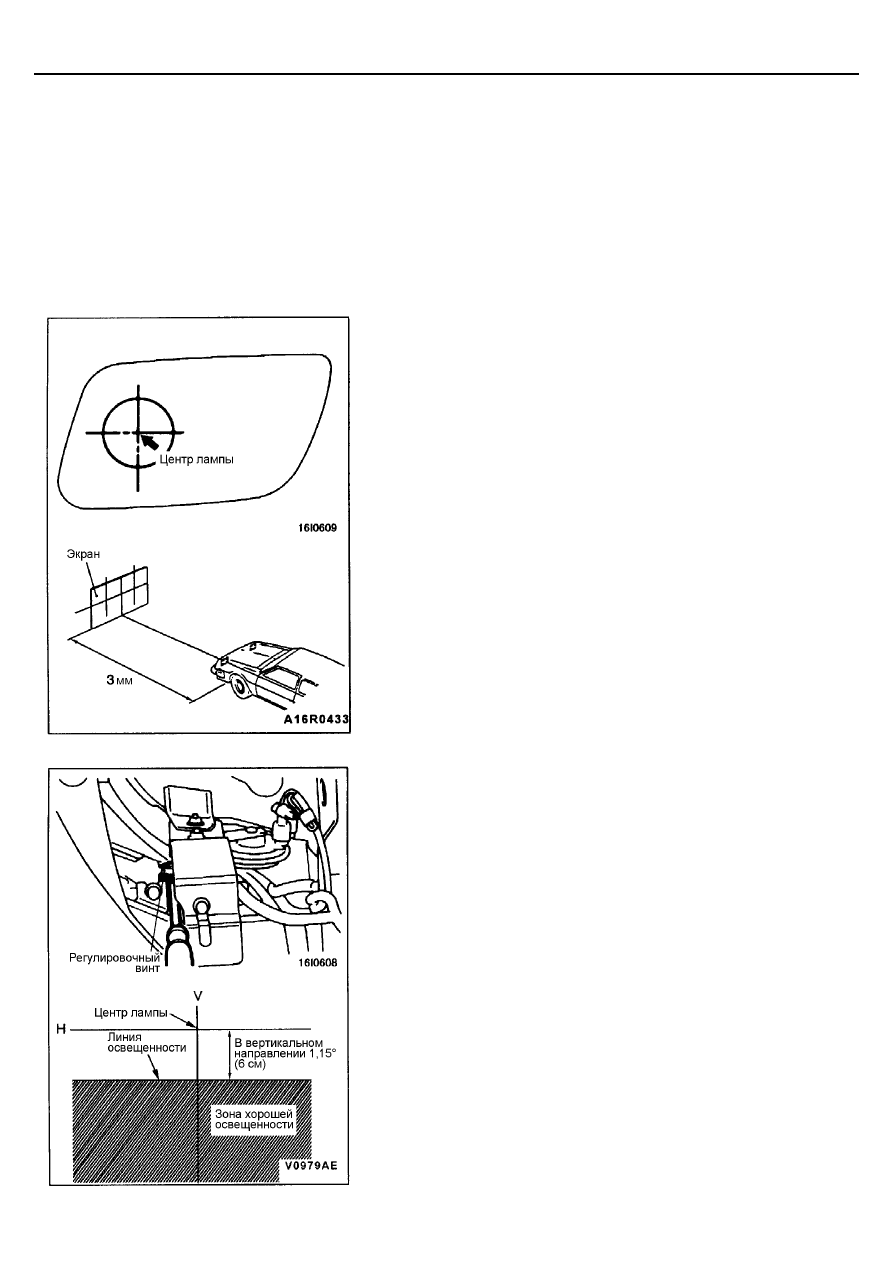

Определите центр противотуманных фар так, как показано на рисунке.

2.

Разместите экран так, чтобы он находился непосредственно напротив
противотуманных фар на расстоянии 3 метров, и включите
противотуманные фары.

3.

Поверните регулировочный винт так, чтобы линия освещенности
(границы светлой и темной зон) располагалась как показано на
рисунке.
ПРИМЕЧАНИЕ
Регулировка в горизонтальной плоскости невозможна.

Внимание
1.

Для противотуманных фар, которые не регулируются, следует
отсоединить разъем с тем, чтобы они не горели во время
регулировки. При обратном подсоединении разъема будьте
осторожны, чтобы не сместить ось фары.

2.

Регулировка обязательно должна быть завершена вращением
регулировочного винта в направлении затяжки.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Противотуманные фары

54-3

ПРОТИВОТУМАННЫЕ ФАРЫ

СНЯТИЕ И УСТАНОВКА

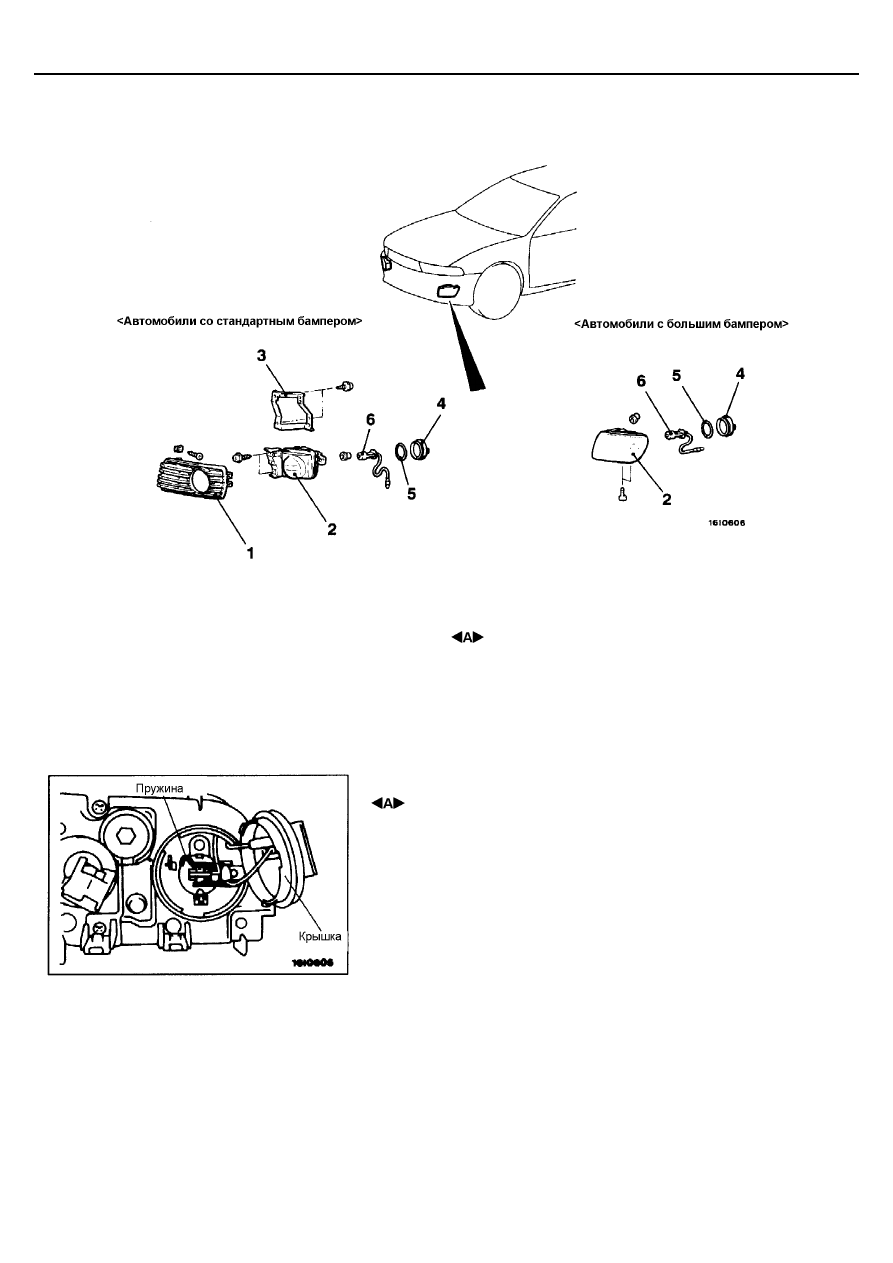

Последовательность снятия
1. Накладка противотуманной фары
2. Противотуманная фара
3. Кронштейн противотуманной фары

4. Крышка
5. Уплотнение
6. Лампа

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЛАМПЫ

Снимите фиксирующую пружину лампы и саму лампу.
Внимание
1.

Можно использовать только указанные в Руководстве по
эксплуатации лампы.

2.

Не касайтесь поверхности лампы руками или грязными
перчатками. Если поверхность лампы стала грязной, то
немедленно очистите ее чистым или разбавленным спиртом, и
перед установкой дайте ей как следует высохнуть.

3.

Убедитесь в том, что крышка установлена надежно. В противном
случае на линзу и лампу противотуманной фары может попасть
влага.
