Mitsubishi Galant (1997 год). Руководство - часть 385

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54-8

КОМБИНАЦИЯ ПРИБОРОВ

РАЗБОРКА И СБОРКА

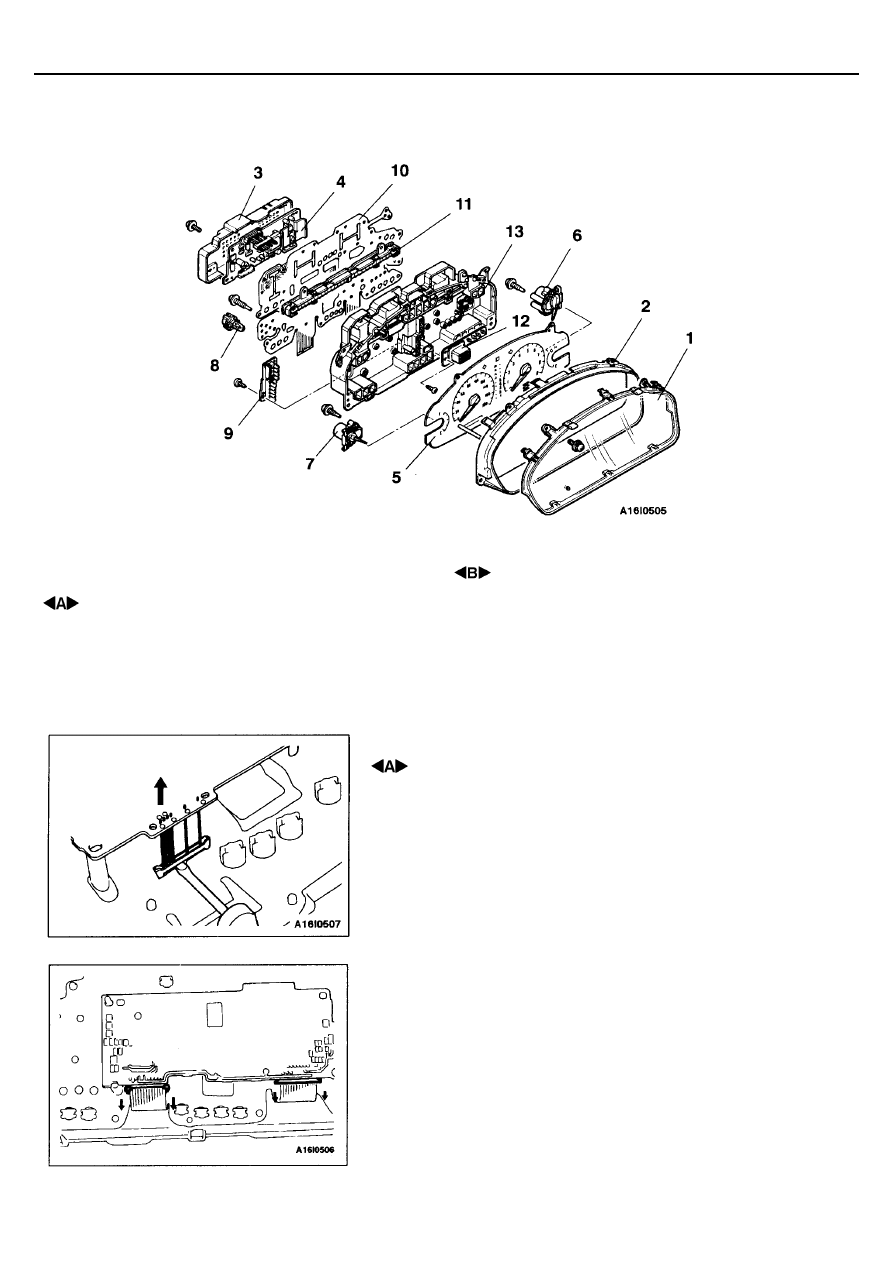

Последовательность снятия деталей
1. Стекло комбинации приборов
2. Корпус стекла комбинации приборов
3. Корпус платы комбинации приборов
4. Плата комбинации приборов
5. Комбинация приборов в сборе
6. Указатель температуры охлаждающей

жидкости

7. Указатель уровня топлива

8. Лампа
9. Плата комбинации приборов
10. Плата комбинации приборов
11. Плата комбинации приборов
12. Плата комбинации приборов
13. Корпус платы комбинации приборов

РАЗБОРКА

 СНЯТИЕ ПЛАТЫ КОМБИНАЦИИ ПРИБОРОВ

1.

Обмотайте наконечник плоской отвертки изоляционной лентой, и
затем используйте ее, чтобы разблокировать разъем в верхней части
платы комбинации приборов.

2.

Разблокируйте разъем в нижней части платы комбинации приборов.

3.

Снимите плату комбинации приборов.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов/
Передние противотуманные фары

54-9

 СНЯТИЕ ПЛАТЫ КОМБИНАЦИИ ПРИБОРОВ

1.

Выверните крепежные винты и отсоедините плату комбинации
приборов.

2.

Разблокируйте разъем платы комбинации приборов.

3.

Снимите плату комбинации приборов.

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Следующие процедуры технического обслуживания были изменены в соответствие с модификацией противотуманных фар.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

РЕГУЛИРОВКА ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

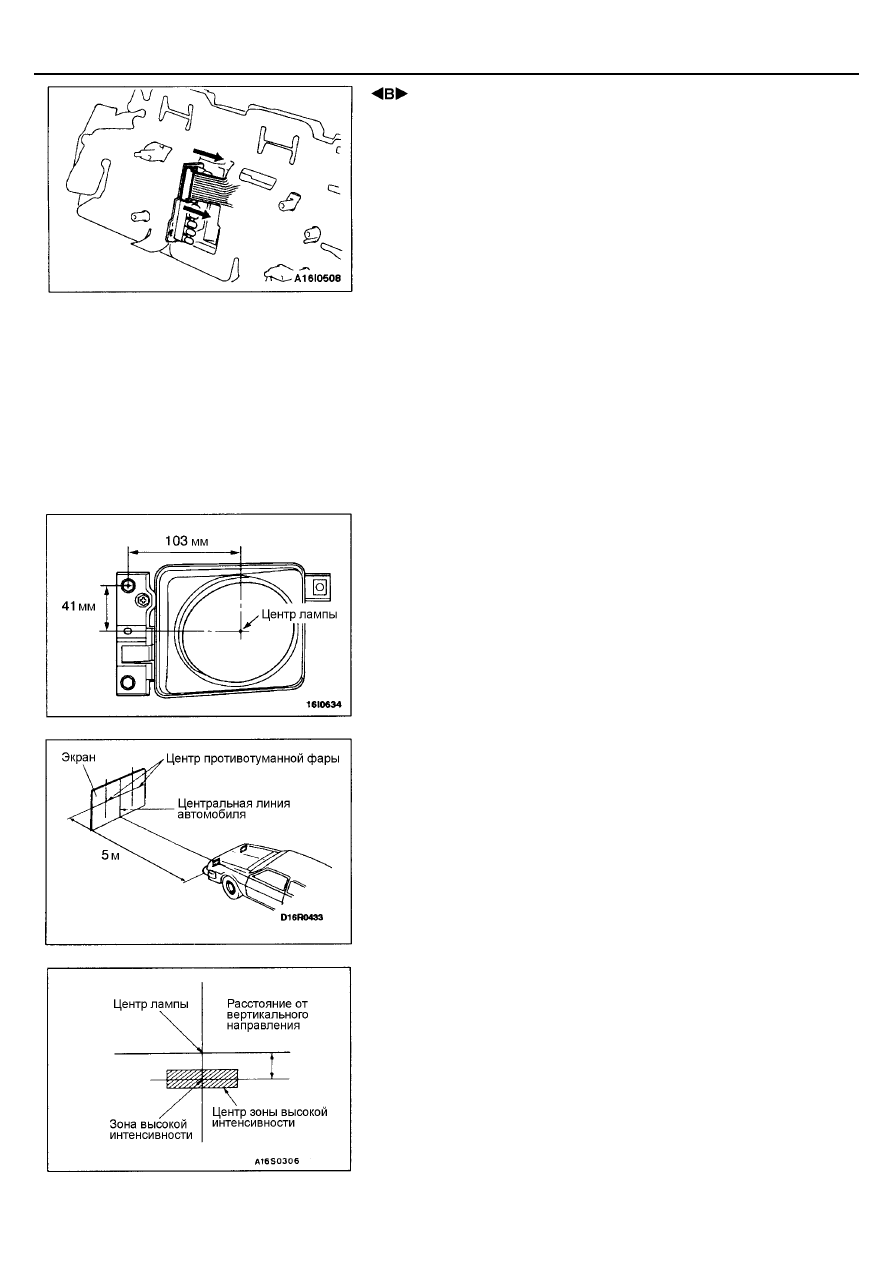

1.

Измерьте положение центра ламп противотуманных фар, как
показано на рисунке.

2.

Установите автомобиль перед экраном, чтобы его положение
соответствовало показанному на рисунке.

3.

Шины автомобиля должны иметь указанное давление и в автомобиле
не должно быть никакой нагрузки кроме водителя или заменяющего
его груза, весом примерно 75 кг, помещенного на место водителя.

4.

При оборотах двигателя 2000 об/мин., отрегулируйте
противотуманные фары.

5.

Проверьте, чтобы положение зоны высокой интенсивности света,
падающего на экран, соответствовало номинальному.
Номинальное положение:

(Вертикальное направление)

На 100 мм ниже горизонтали (Н)

(Горизонтальное направление)

Параллельно направлению движения автомобиля

ЭЛЕКТРООБОРУДОВАНИЕ

ШАССИ -

Передние противотуманные фары

54-10

ПРИМЕЧАНИЕ:
Горизонтальное направление не регулируется. Если отклонение оси
светового пучка превышает номинальное значение, убедитесь в
правильности крепления фар и отсутствии других дефектов.
Внимание:
При проведении регулировки пучка свет фар, прикрывайте
фары, которые вы не регулируете в данный момент.

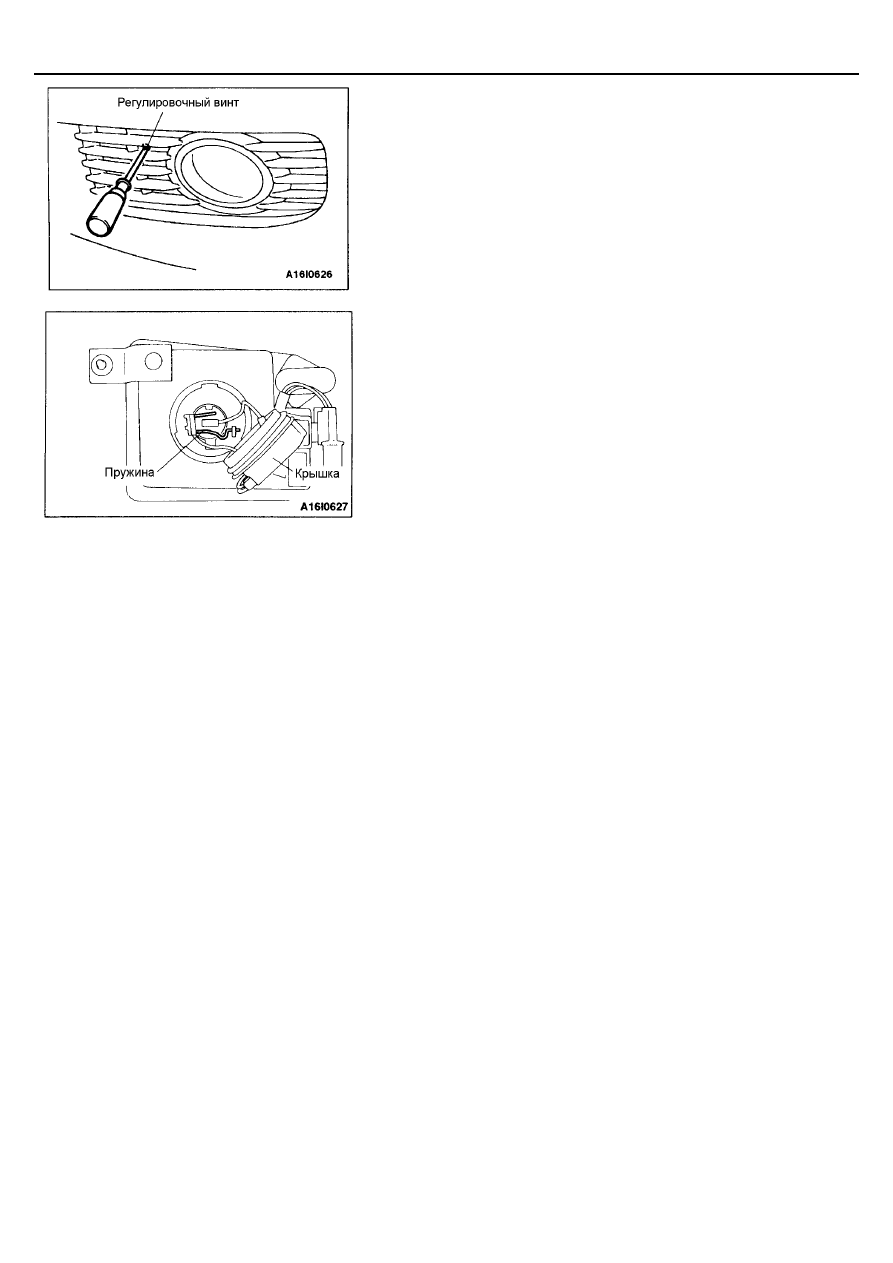

ЗАМЕНА ЛАМП

1.

Снимите накладку (облицовку) противотуманной лампы.

2.

Снимите блок противотуманной лампы.

3.

Снимите крышку противотуманной лампы.

4.

Отстегните пружину, которая крепит лампу, и затем снимите лампу.
Внимание:
Не касайтесь поверхности лампы руками или грязной тряпкой.
Если ее поверхность загрязнится, очистите ее спиртом или
очистителем, и дайте ей высохнуть перед установкой.

ЭЛЕКТРООБОРУДОВАНИЕ

ШАССИ -

Передние противотуманные фары

54-11

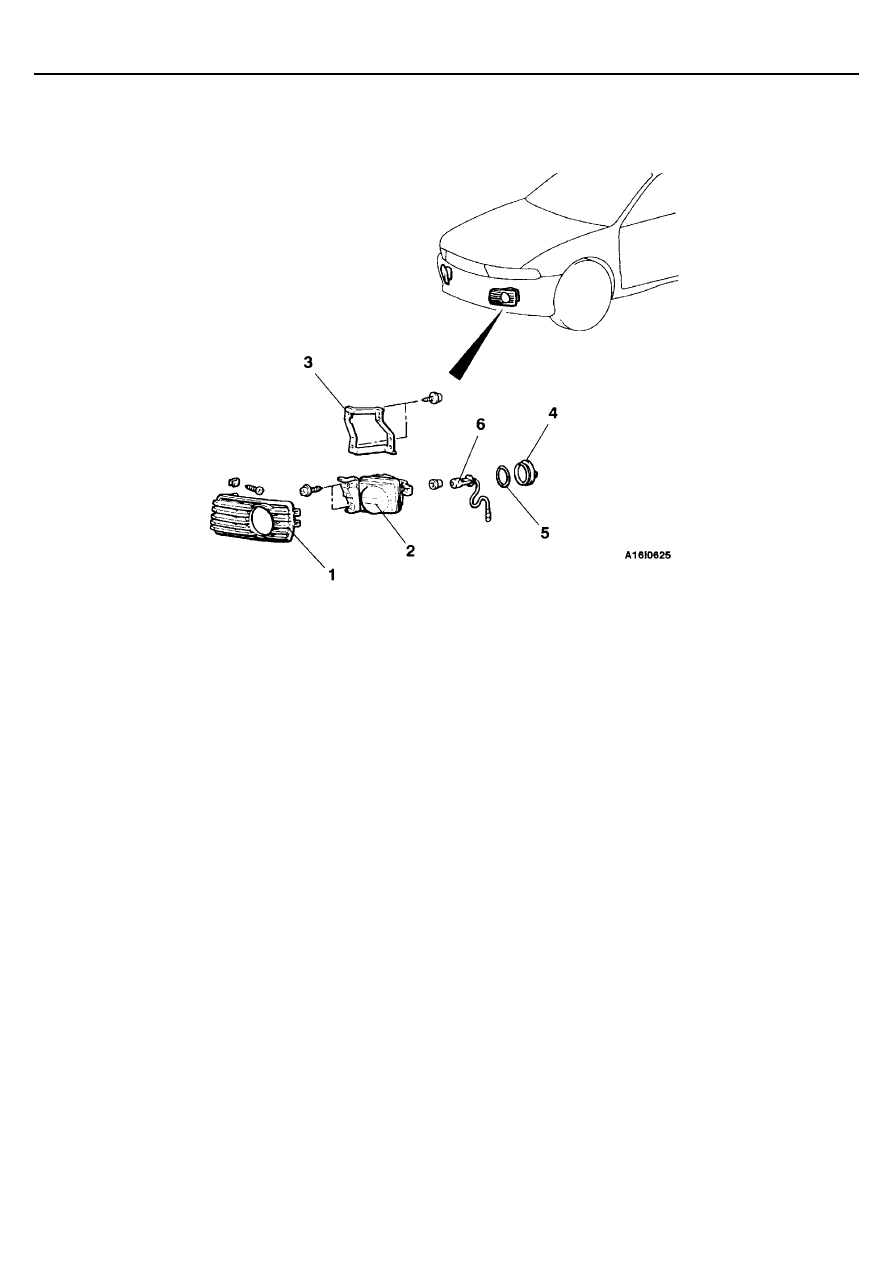

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
1. Накладка (облицовка) противотуманной

фары

2. Противотуманная фара
3. Кронштейн противотуманной фары

4. Крышка
5. Уплотнитель
6. Лампа противотуманной фары
