ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Лампа освещения салона

54-12

ЛАМПА ОСВЕЩЕНИЯ САЛОНА

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Следующие процедуры по техническому обслуживанию были добавлены вследствие добавления функции затухания лампы
освещения салона к функциям системы ETACS.

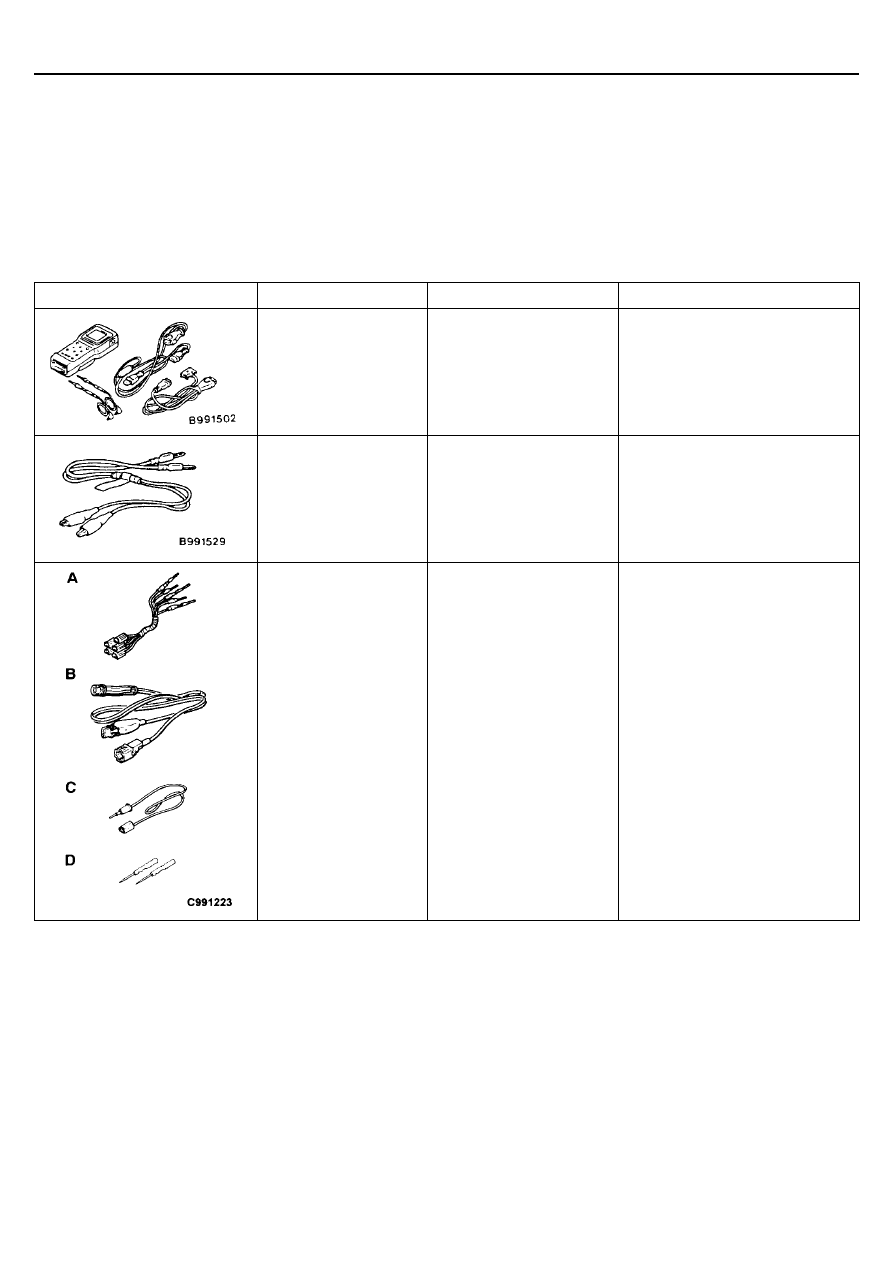

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Использование

МВ991502

Специальный инструмент

Проверка сигнала на входе
электронного блока управления
ETACS

МВ991529

Специальный инструмент

Проверка сигнала на входе
электронного блока управления
ETACS

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: МВ991222

Специальный инструмент

Измерение напряжения на
выводах электронного блока
управления ETACS

А: Проверка давления контакта

штыря разъема

В: Проверка цепи питания

С: Проверка цепи питания

D: Соединение с тестером

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Лампа освещения салона

54-13

ПОИСК НЕИСПРАВНОСТЕЙ

ФУНКЦИИ САМОДИАГНОСТИКИ

ПРОЦЕДУРА ПРОВЕРКИ ВХОДНОГО СИГНАЛА

Подсоедините MUT-II или вольтметр к диагностическому разъему, чтобы проверить входные сигналы.

Можно проверить следующие входные сигналы:

• Концевого выключателя двери
• Замка зажигания
• Выключателя системы предупреждения о забытом в замке ключе зажигания
• Передатчика системы дистанционного управления замками двери (ЗАБЛОКИРОВАНО; РАЗБЛОКИРОВАНО)

ПРИМЕЧАНИЕ:
Если при помощи MUT-II невозможно проверить все сигналы, диагностическая цепь может быть неисправна.

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признаки неисправностей

Процедура проверки

Страница для
справки

Когда все двери закрыты, лампа освещения салона выключается сразу, без
постепенного затухания.

54-13

Когда дверь открыта, а переключатель лампы освещения салона находится в
положении DOOR (ДВЕРЬ), лампа не горит.

54-14

При повороте ключа зажигания в положение ON (ВКЛ.) в момент плавного
затухания лампы освещения салона, лампа не выключается (Однако, лампа
освещения салона погаснет после затухания).

54-14

Лампу освещения салона невозможно выключить. Однако, лампа освещения
салона выключается при переключении переключателя в положение OFF (ВЫКЛ.).

54-15

Методика №1

Когда все двери закрыты, лампа освещения салона
выключается сразу, без постепенного затухания

Возможная причина

Может быть, неисправен жгут проводов в цепи «массы» или электронный блок
управления ETACS.

• Неисправность жгута проводов или разъема
• Неисправность электронного блока управления

ETACS

Проверьте разъемы

С-131, С-134, С-143, С-144.

Отремонтируйте

Проверьте наличие признака неисправности.

Проверьте жгут проводов между электронным блоком

управления ETACS и «массой» кузова.

Отремонтируйте

Замените электронный блок

управления ETACS.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Лампа освещения салона

54-14

Методика №2

Когда дверь открыта, а переключатель лампы освещения
салона находится в положении DOOR (ДВЕРЬ), то данная
лампа не горит

Возможная причина

Может быть, неисправна цепь концевого выключателя любой двери или цепь лампы
освещения салона.

•  Неисправность лампы освещения салона
•  Неисправность жгута проводов или разъема
•  Неисправность электронного блока управления

ETACS

Методика №3
При повороте ключа зажигания в положение ON (ВКЛ.) в
момент плавного затухания лампы освещения салона,
лампа не выключается (Однако, лампа освещения салона
погаснет после затухания).

Возможная причина

Может быть, неисправна цепь зажигания или электронный блок управления ETACS.
В дополнение, перегоревший предохранитель может вызвать неисправность
контрольной лампы комбинации приборов или короткое замыкание в жгуте проводов.

•  Неисправность предохранителя
•  Неисправность разъема
•  Неисправность жгута проводов
•  Неисправность электронного блока управления

ETACS

Проверка импульса MUT-II
Проверьте входные сигналы от концевых выключателей всех
дверей.

Норма: Когда включается концевой выключатель двери,

звуковой сигнал MUT-II звучит один раз.

Проверьте входные цепи концевых выключателей всех дверей.

(См. стр. 54-15, МЕТОДИКА №5).

Проверьте разъемы Е-05, Е-06, С-133, С-141

Отремонтируйте

Проверьте наличие признака

неисправности

Проверьте состояние цепи лампы освещения салона.

Отремонтируйте

Измерьте на разъемах Е-05 и Е-06 лампы освещения салона.
• Отсоедините разъем, и измерьте со стороны жгута проводов.
• Напряжение между выводом 1 и «массой»

Норма: Напряжение аккумуляторной батареи

Проверьте разъемы Е-05, Е-06

Проверьте наличие признака неисправности

Проверьте жгут проводов между электронным блоком управления
ETACS и лампой освещения салона, и отремонтируйте при

необходимости.

Проверьте проводку между лампой освещения салона и

предохранителем №4.

Отремонтируйте

Замените электронный блок

управления ETACS.

Измерьте на разъеме С-144 электронного блока управления
ETACS.
•  Отсоедините разъем, и измерьте со стороны жгута проводов.
•  Замок зажигания: ON (ВКЛ.)
•  Напряжение между выводом 6 и «массой»

Норма: Напряжение аккумуляторной батареи

Проверка импульса MUT-II
Проверьте входные сигналы от замка зажигания.

Норма: Когда включается и выключается замок зажигания,

звуковой сигнал MUT-II звучит один раз.

Замените электронный блок управления ETACS.

Проверьте жгут проводов между замком зажигания (IG1) и
электронным блоком управления ETACS, и отремонтируйте при

необходимости.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Лампа освещения салона

54-15

Методика №4

Лампу освещения салона невозможно выключить.
Однако, лампа освещения салона выключается при
переключении переключателя в положение OFF (ВЫКЛ.).

Возможная причина

Может быть, короткое замыкание в жгуте проводов, или неисправный концевой
выключатель двери

• Неисправность концевого выключателя двери
• Неисправность жгута проводов

Методика №5

Проверьте входные цепи концевых выключателей всех дверей

Проверьте жгут проводов между блоком предохранителей и

лампой освещения салона, и отремонтируйте при необходимости.

Измерьте на разъеме С-143 блока предохранителей.
•  Отсоедините разъем, и измерьте со стороны жгута проводов.
•  Замок зажигания: ON (ВКЛ.)
•  Концевой выключатель двери: ON (дверь открыта)
•  Состояние цепи между выводом 1 и «массой»

Норма: Цепь замкнута

Горит ли лампа освещения салона, когда концевой

выключатель двери отсоединен?

Замените концевой

выключатель двери.

Проверьте жгут проводов между
блоком предохранителей и
концевым выключателем двери, и

отремонтируйте пи необходимости.

Нет

Да

Проверьте разъемы

Е-08, Е-19, G-09, G-16, G-28, G-32, C-119, C-123, C-143, C-144

Отремонтируйте

Проверьте наличие признака

неисправности

Проверка импульса MUT-II
Проверьте входные сигналы от концевых выключателей всех
дверей.

Норма: Когда закрытая дверь открывается, звуковой сигнал

MUT-II звучит один раз.

Проверьте электронный блок управления ETACS и жгут

проводов каждой двери.

Отремонтируйте

Проверьте наличие признака

неисправности

Замените электронный блок управления ETACS
