Mitsubishi Galant (1997 год). Руководство - часть 267

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза

35A-25

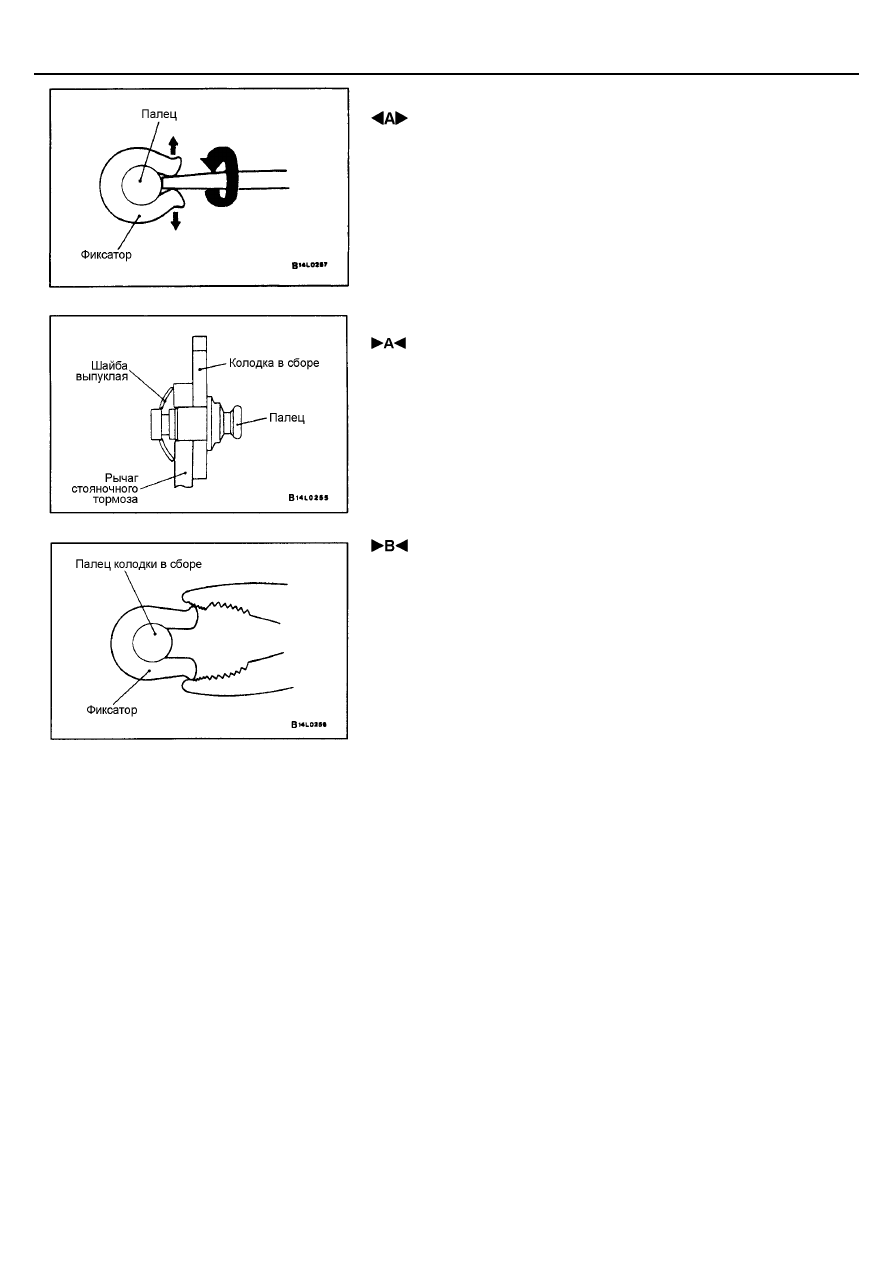

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФИКСАТОРА

При помощи полоской отвертки разожмите фиксатор и снимите его.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЫПУКЛОЙ ШАЙБЫ

Установите шайбу в направлении, показанном на рисунке.

 УСТАНОВКА ФИКСАТОРА

Используйте пассатижи или аналогичный инструмент для правильной установки
фиксатора.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза

35A-26

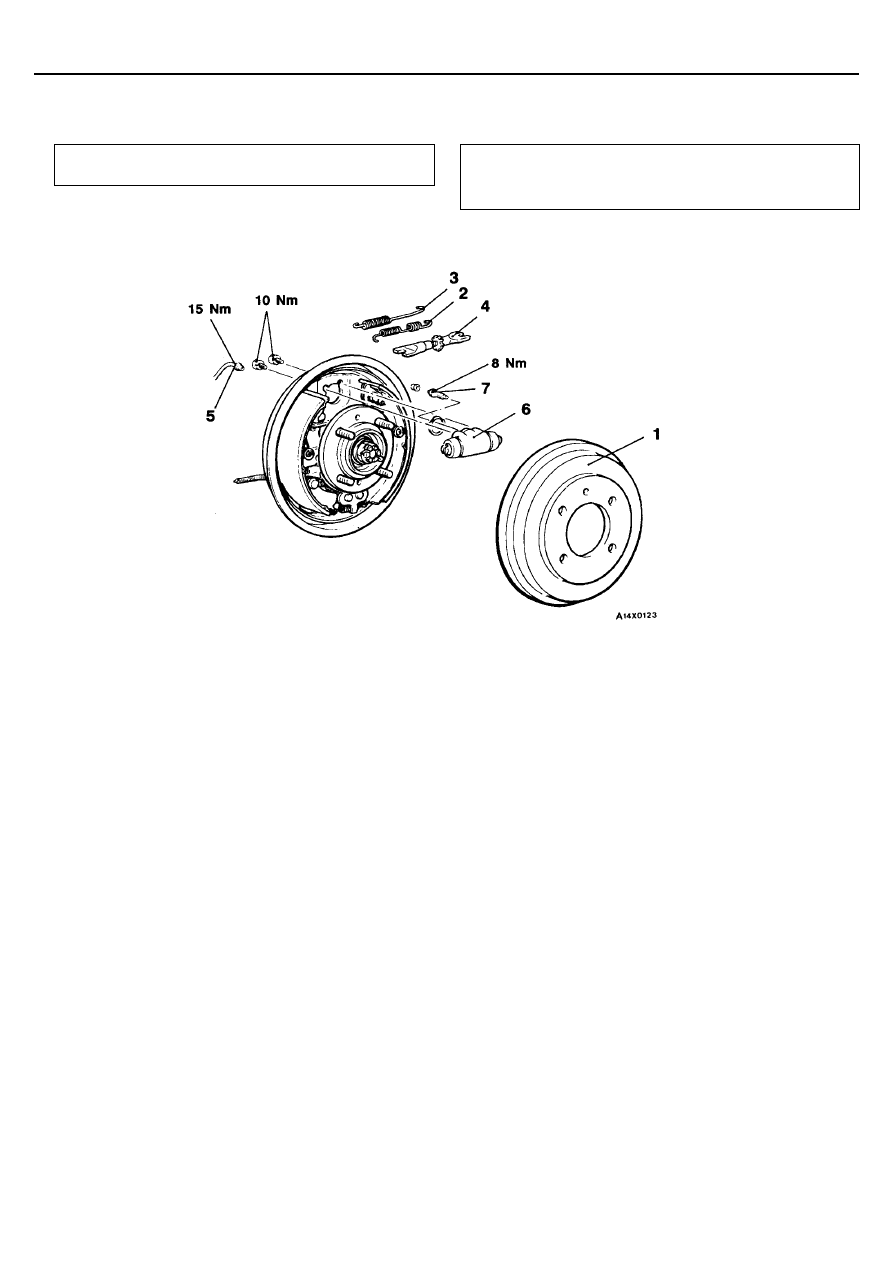

РАБОЧИЙ ТОРМОЗНОЙ ЦИЛИНДР
СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив тормозной жидкости

Заключительные операции
•

Заливка тормозной жидкости

•

Прокачка воздуха из гидропривода тормозов
(см. стр. 35А-10).

Последовательность снятия
1. Тормозной барабан
2. Пружина автоматического регулятора
3. Верхняя возвратная пружина
4. Автоматический регулятор в сборе

5. Соединение тормозной трубки
6. Рабочий тормозной цилиндр
7. Штуцер для прокачки

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза

35A-27

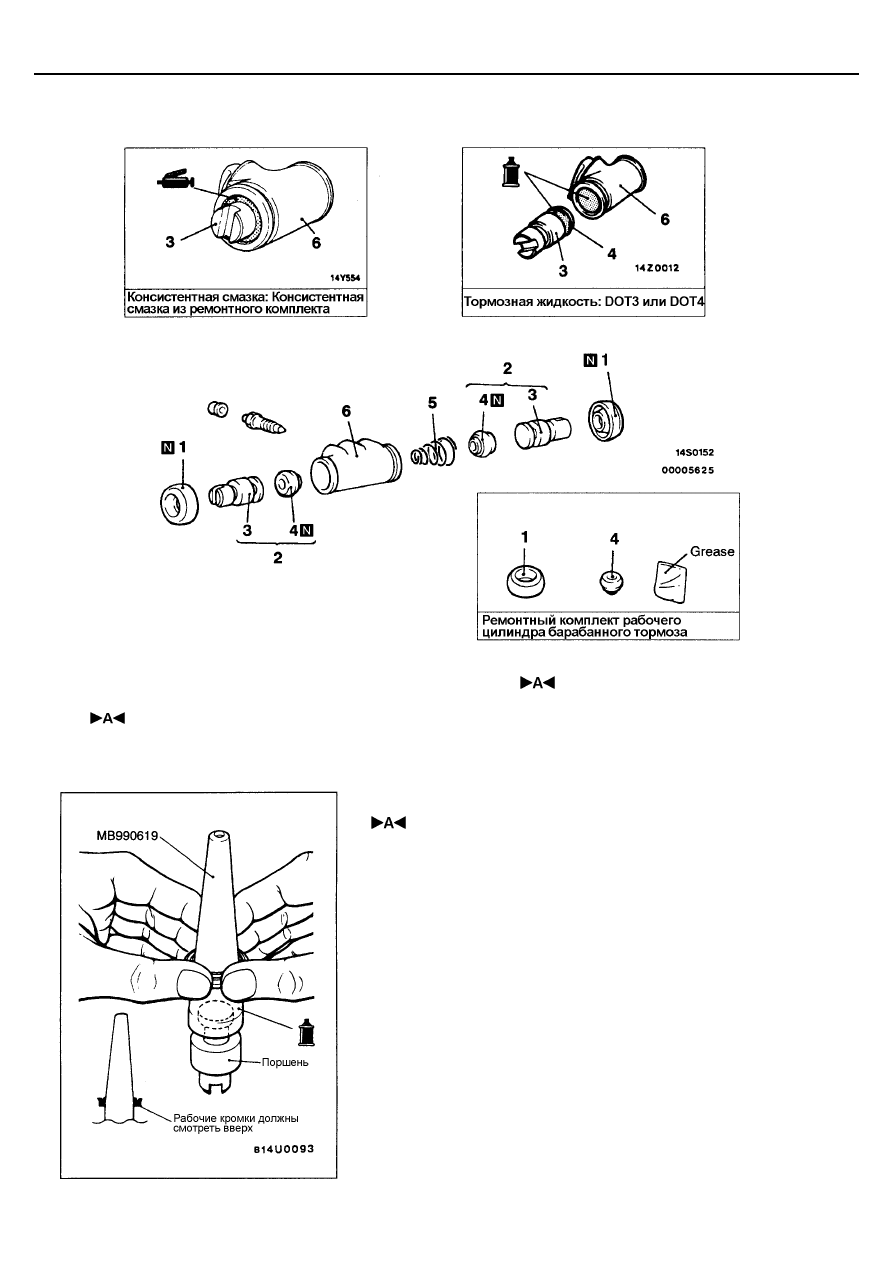

РАЗБОРКА И СБОРКА

Последовательность снятия
1. Защитный чехол
2. Поршень в сборе
3. Поршни

4. Уплотнительное кольцо поршня
5. Пружина
6. Корпус рабочего цилиндра

СБОРКА

 СБОРКА ПОРШНЯ И УПЛОТНИТЕЛЬНОГО КОЛЬЦА

ПОРШНЯ

(1) Перед сборкой промойте поршень и цилиндр спиртом или

применяемой тормозной жидкостью.

(2) Смажьте тормозной жидкостью уплотнительное кольцо поршня и

специальный инструмент.
Применяемая тормозная жидкость: DOT3 или DOT4

(3) Наденьте уплотнительное кольцо поршня на специальную оправку

так, чтобы острая кромка была обращена наверх и затем, опуская по
оправке вниз, установите его в канавку поршня.

Внимание:
Для того чтобы избежать скручивания или перекоса
уплотнительного кольца поршня при установке, опускайте его
медленно и аккуратно, одним движением без остановок.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза/
Регулятор давления задних тормозов

35A-28

ПРОВЕРКА

Проверьте стенки поршня и цилиндра на наличие коррозии или
повреждений и при их обнаружении, замените рабочий цилиндр в сборе.

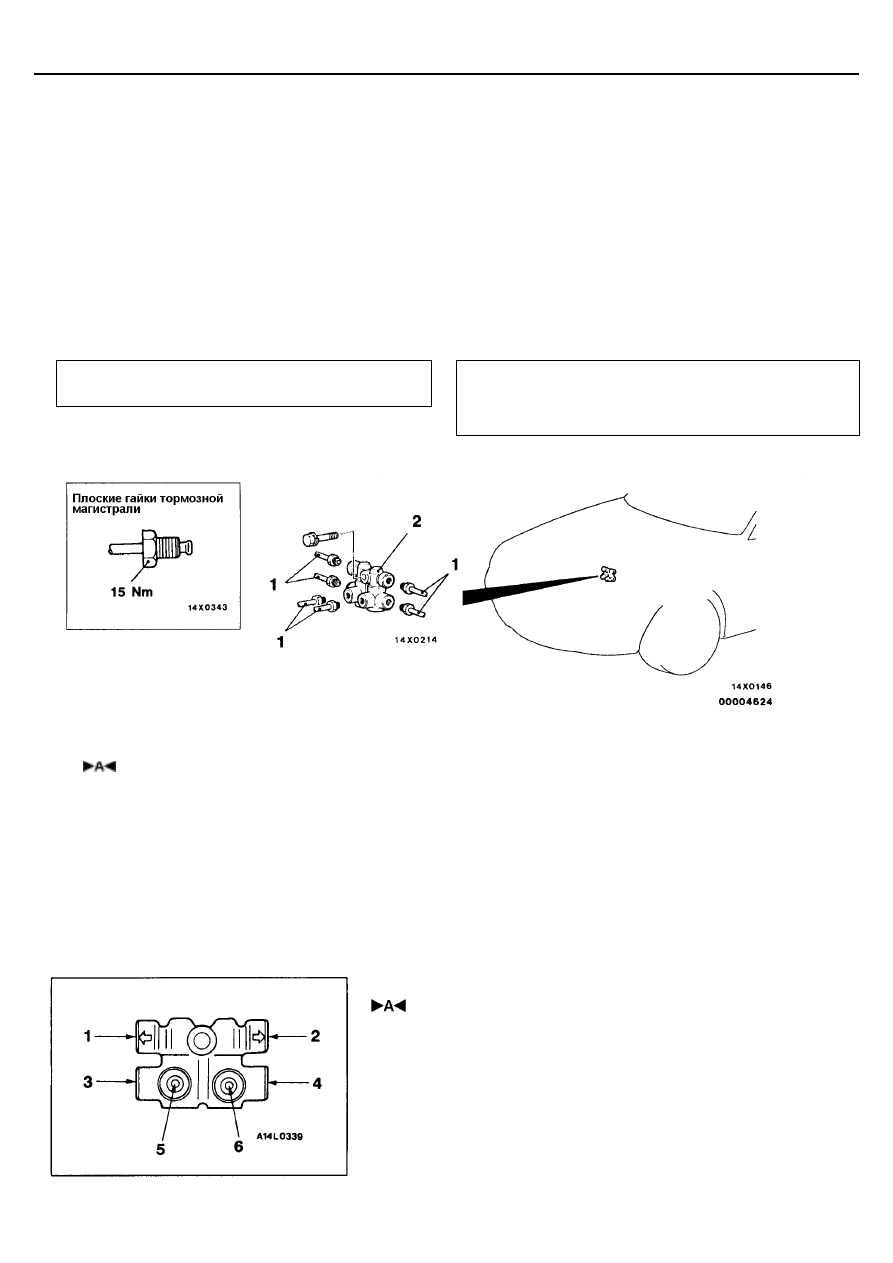

РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ ТОРМОЗОВ

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив тормозной жидкости

Заключительные операции
•

Заливка тормозной жидкости

•

Прокачка воздуха из гидропривода тормозов
(см. стр. 35А-10).

Последовательность снятия
1. Трубка тормозной системы
2. Регулятор давления задних тормозов

УСТАНОВКА

 СОЕДИНЕНИЕ ТОРМОЗНЫХ ТРУБОК

Соедините трубки с регулятором как показано на рисунке.
1.

Регулятор давления – тормозной механизм левого заднего колеса

2.

Регулятор давления – тормозной механизм правого заднего колеса

3.

Регулятор давления – тормозной механизм правого переднего колеса

4.

Регулятор давления – тормозной механизм левого переднего колеса

5.

Регулятор давления – вторичная камера главного тормозного
                                      цилиндра

6.

Регулятор давления – первичная камера главного тормозного
                                       цилиндра
