РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Дисковый тормоз

35A-21

РАЗБОРКА И СБОРКА

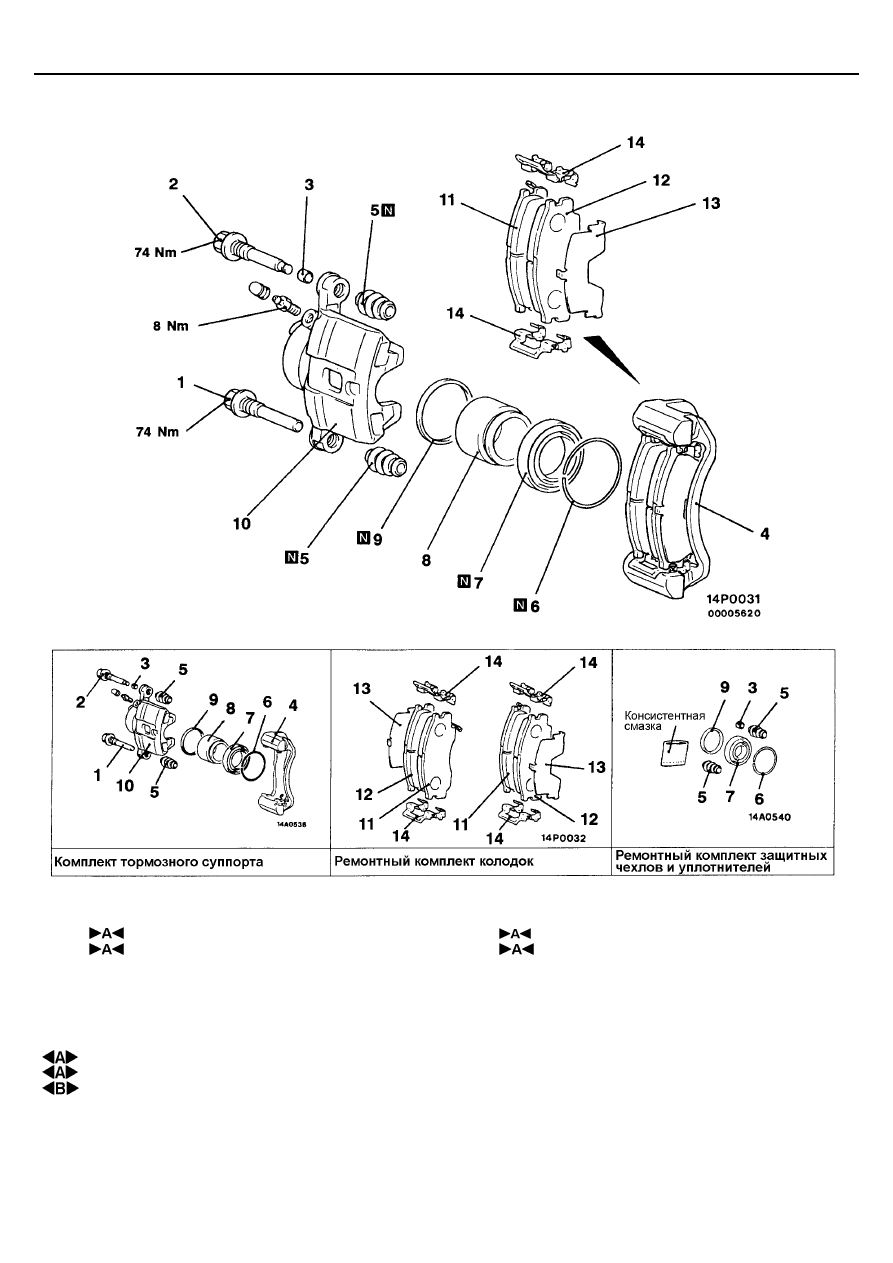

Последовательность снятия суппорта в
сборе
1. Нижний направляющий палец
2. Верхний направляющий палец
3. Втулка
4. Скоба суппорта (с тормозными

колодками, направляющими, наружной
прокладкой)

5. Защитный чехол
6. Стопорное кольцо
7. Защитный чехол поршня
8. Поршень
9. Уплотнительное кольцо поршня
10. Корпус суппорта

Последовательность снятия тормозных
колодок
1. Нижний направляющий палец
2. Верхний направляющий палец
3. Втулка
4. Скоба суппорта (с тормозными колодками,

направляющими, наружной прокладкой)

11. Колодка и индикатор износа в сборе
12. Колодка в сборе
13. Наружная прокладка (покрытая резиной)
14. Направляющая колодок

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Дисковый тормоз

35A-22

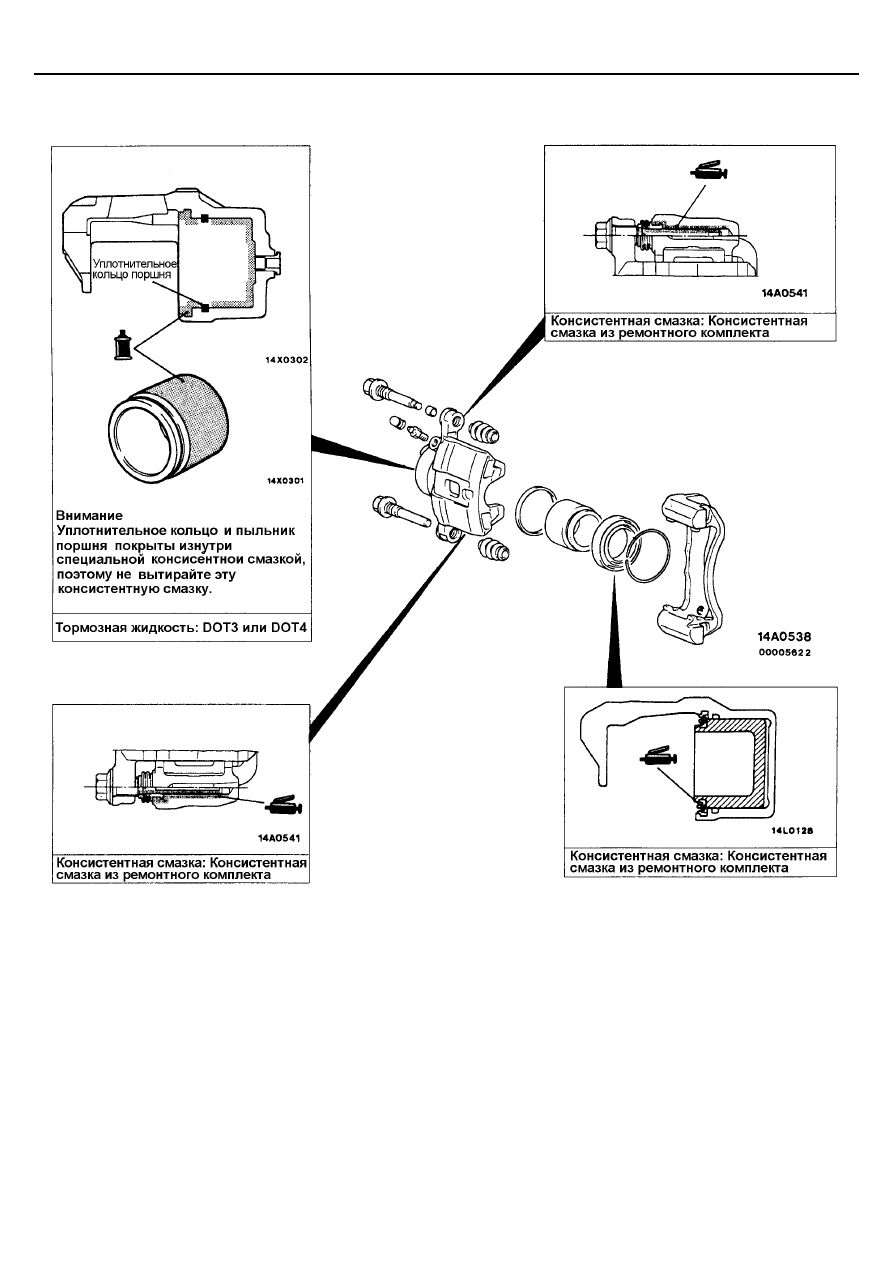

МЕСТА НАНЕСЕНИЯ СМАЗКИ

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

При разборке дисковых тормозов производите разборку с обеих сторон
автомобиля (левой и правой) – как комплект.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Дисковый тормоз

35A-23

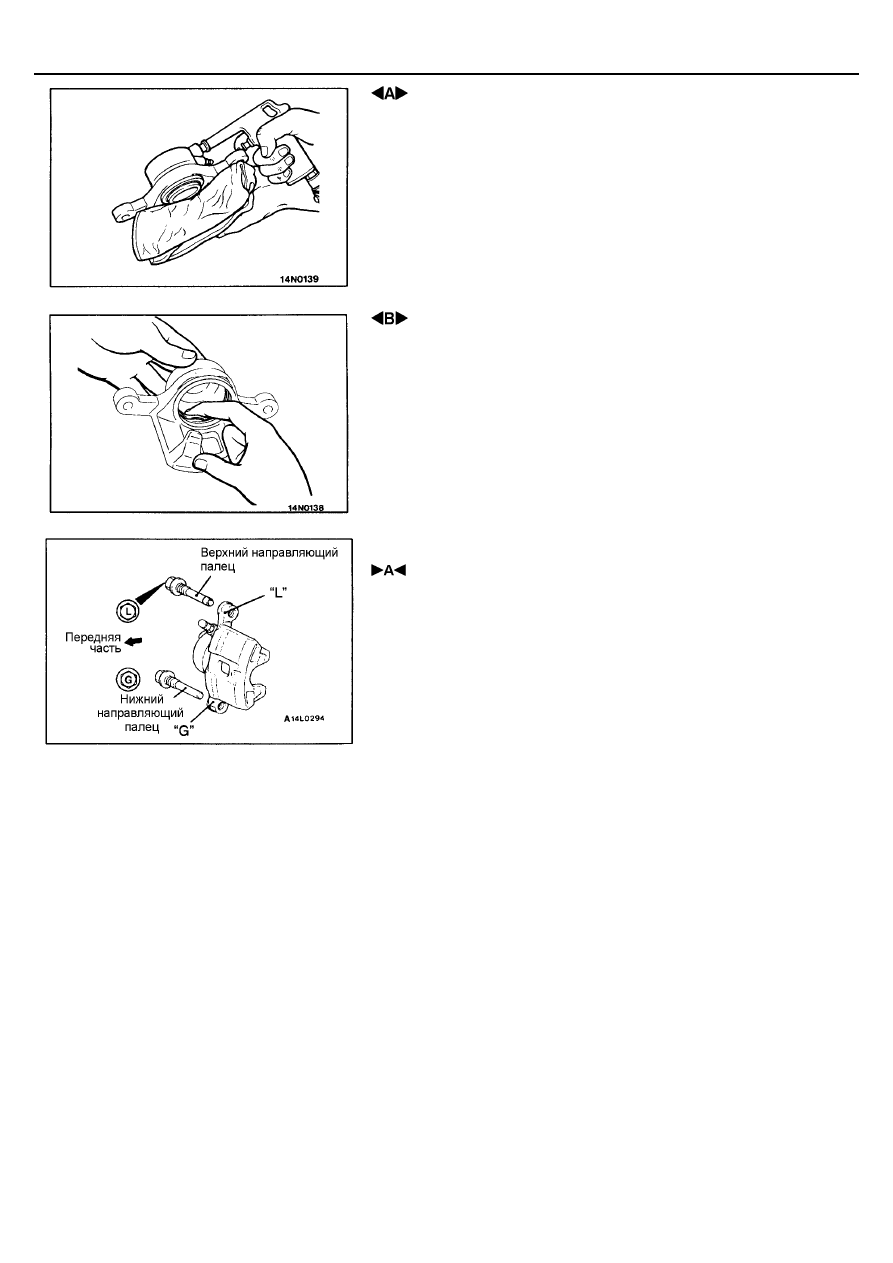

 СНЯТИЕ ЗАЩИТНОГО ЧЕХЛА И ПОРШНЯ

Накройте тряпкой корпус суппорта. Для снятия пыльника и поршня
направьте сжатый воздух в отверстие тормозного шланга.
Внимание
Нагнетайте сжатый воздух постепенно.

 СНЯТИЕ УПЛОТНИТЕЛЬНОГО КОЛЬЦА ПОРШНЯ

1. Снимите уплотнительное кольцо поршня ногтем пальца.

Внимание:
Для предотвращения повреждения внутренней поверхности
колесного тормозного цилиндра не применяйте плоскую
отвертку либо другой инструмент.

2.

Промойте поверхности поршня и цилиндра трихлорэтиленом, спиртом
или рекомендованной тормозной жидкостью.
Применяемая тормозная жидкость: DOT3 или DOT4

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ВЕРХНЕГО И НИЖНЕГО

НАПРАВЛЯЮЩИХ ПАЛЬЦЕВ

Установите направляющие пальцы в соответствии с метками
(“G” или “L”) на пальцах и корпусе суппорта.

ПРОВЕРКА

•

Проверьте цилиндр на наличие износа, повреждения или коррозии.

•

Проверьте поверхность поршня на наличие износа, повреждения или
коррозии.

•

Проверьте корпус суппорта или втулку на наличие износа.

•

Проверьте отсутствие повреждений или замасливания на накладках
тормозных колодок, а также отсутствие повреждений на
металлических основах колодок.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза

35A-24

ЗАДНИЙ БАРАБАННЫЙ ТОРМОЗ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Ослабление затяжки регулировочной гайки троса
стояночного тормоза

•

Слив тормозной жидкости

Заключительные операции
•

Прокачка воздуха из гидропривода тормозов
(См. стр. 35А-10).

•

Регулировка хода рычага стояночного тормоза
(См. ГЛАВУ 36 - Технические операции на автомобиле).

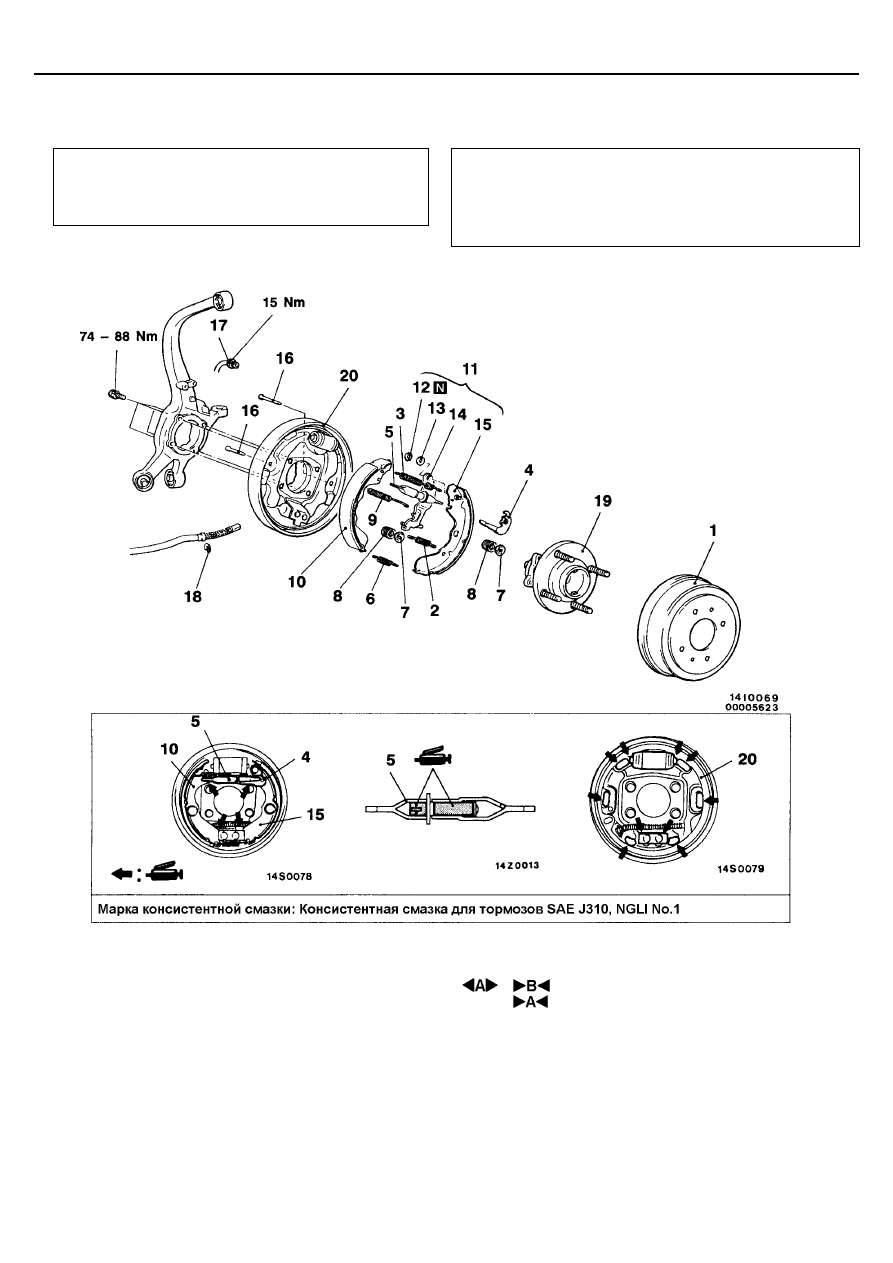

Последовательность снятия
1. Тормозной барабан
2. Возвратная пружина рычага автоматического

регулятора

3. Пружина автоматического регулятора
4. Рычаг автоматического регулятора
5. Автоматический регулятор в сборе
6. Нижняя возвратная пружина
7. Колпачок держателя
8. Пружина держателя
9. Верхняя возвратная пружина
10. Колодка с накладкой в сборе

11. Колодка и рычаг в сборе
12. Фиксатор
13. Шайба выпуклая
14. Рычаг стояночного тормоза
15. Колодка с накладкой в сборе
16. Держатель тормозной колодки
17. Соединение тормозной трубки
18. Стопорное кольцо
19. Ступица заднего колеса в сборе
20. Опорный щит заднего барабанного

тормоза
