КОЛЕСА И ШИНЫ -

Общая информация/ Основные данные

для регулировок и контроля

31-4

Параметры

EA5ASNGEQL6C,
ASRGEQL6C,
WLNGEQL6C,
WLRGEQL6C

EA6ASNHFQL6C,
ASNHFQR6, WLNHFQL6C,
WLNHFQR6

EA5ASNGEQR6,
ASRGEQR6,
WLNGEQR6,
WLRGEQR6

Тип диска

Алюминиевый

Стальной

Алюминиевый*

Алюминиевый

Размер диска

15 X 6JJ

14 Х 51/2JJ

15 X 6JJ*

15 X 6JJ

Вылет диска, мм

46

46

46

Диски

Диаметр расположения
отверстий под шпильки
(P. C. D.), мм

114,3

114,3

114,3

Шины

Размер

205/65R14 89 V

185/70R14 88 H

195/60R15 88 V*

195/60R15 88 V

205/60R15 91 V*

Тип диска

Стальной

Стальной

Алюминиевый*

Алюминиевый

Размер диска

15 Х 6JJ

14 Х 51/2JJ

15 Х 6JJ*

15 Х 6JJ

Вылет диска, мм

46

46

46

Диски
запасного
колеса

Диаметр расположения
отверстий под шпильки
(P. C. D.), мм

114,3

114,3

114,3

Шина
запасного
колеса

Размер

205/60R15 91V

185/70R14 88H

195/60R15 88V*

195/60R15 88V

205/60R15 91V*

ПРИМЕЧАНИЕ:
*: Дополнительное оборудование

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Предельно допустимое значение

Глубина протектора шины, мм

1,6

Стальной диск

1,2 или меньше

Биение диска (Радиальное биение), мм

Алюминиевый диск

1,0 или меньше

Стальной диск

1,2 или меньше

Биение диска (Осевое биение), мм

Алюминиевый диск

1,0 или меньше

КОЛЕСА И ШИНЫ -

Возможные неисправности

31-5

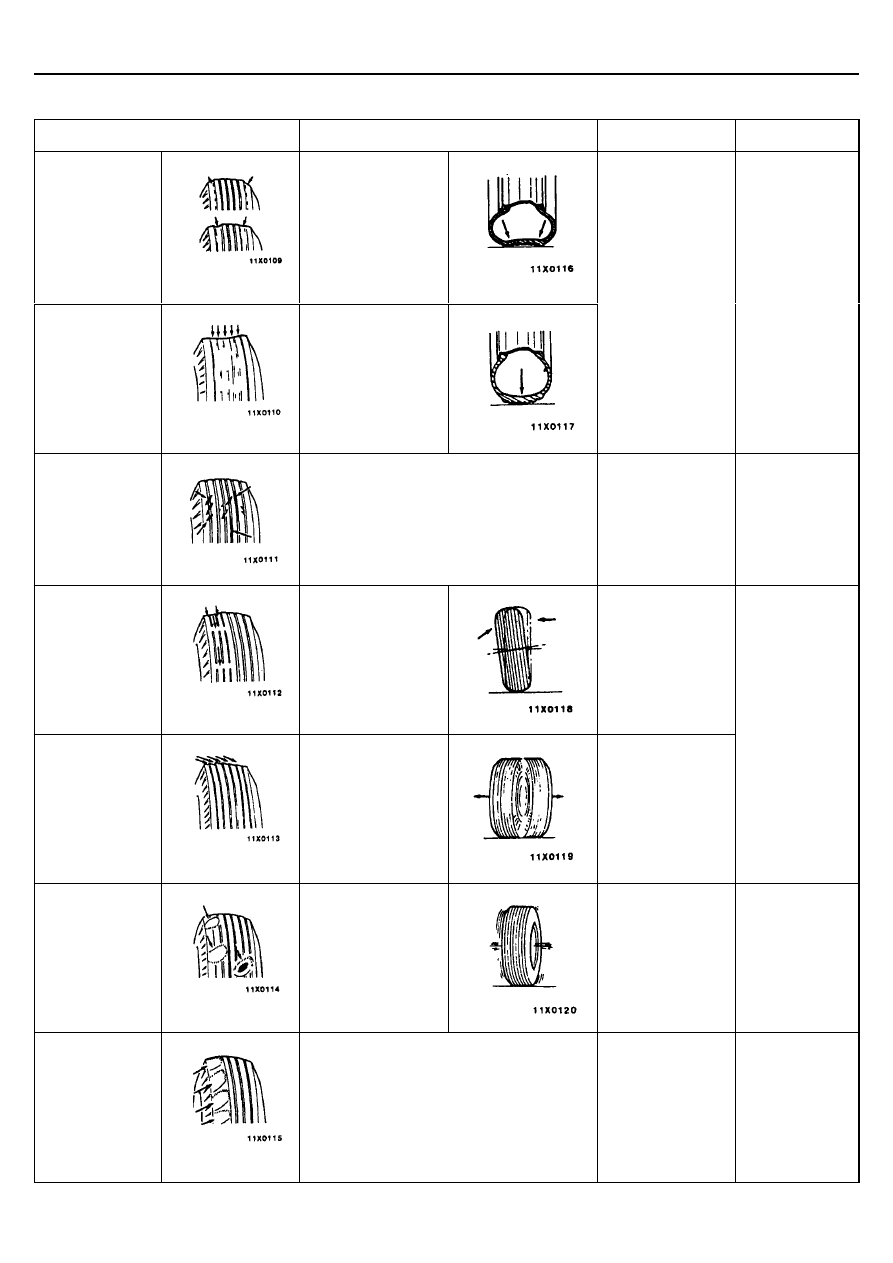

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Признаки

Вероятная причина

Устранение
неисправности

Рекомендации

Быстрый износ
протектора по
бокам

.

Пониженное
давление или
несоблюдение
регламентных
сроков / пробегов
перестановки колес

Быстрый износ
посередине
протектора

.

Повышенное
давление или
несоблюдение
регламентных
сроков / пробегов
перестановки колес

Отрегулируйте
давление в шинах

Стр. 31 - 6

Трещины на
протекторе

Пониженное давление в шинах

Отрегулируйте
давление в шинах

Стр. 31 - 6

Повышенный
износ одной
боковой стороны
протектора

Нарушен угол
развала колес

Проверьте и
отрегулируйте
угол развала колес

Гребенчатый
край беговых
дорожек
протектора

Неправильное
схождение колес

Отрегулируйте
схождение колес

См. главу 33А
Технические
операции на
автомобиле

Сильный износ в
виде пятен
("проплешин") на
протекторе

Дисбаланс колеса

Отбалансируйте
колеса

-

Зубчатый износ
боковой стороны
(в виде
"гребешков")

.

Несоблюдение регламента перестановки
колес, повышенный износ либо нарушение
регулировки узлов подвески

Произведите
перестановку
колес и
отрегулируйте
переднюю
подвеску

См. Главу 33А
Технические
операции на
автомобиле

КОЛЕСА И ШИНЫ -

Технические операции на автомобиле

31-6

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ДАВЛЕНИЯ В ШИНАХ

ПРИМЕЧАНИЕ:
Информацию о давлении в шинах, см. в табличке, прикрепленной к
центральной стойке со стороны водителя.

ПРОВЕРКА ИЗНОСА ПРОТЕКТОРА ШИН

Измерьте глубину протектора шин.
Минимально допустимое значение: 1,6 мм
Если глубина рисунка протектора меньше предельно допустимого
значения, замените шину.
ПРИМЕЧАНИЕ:
Когда глубина протектора сократиться до 1,6 мм или меньше, появятся
индикаторы износа.

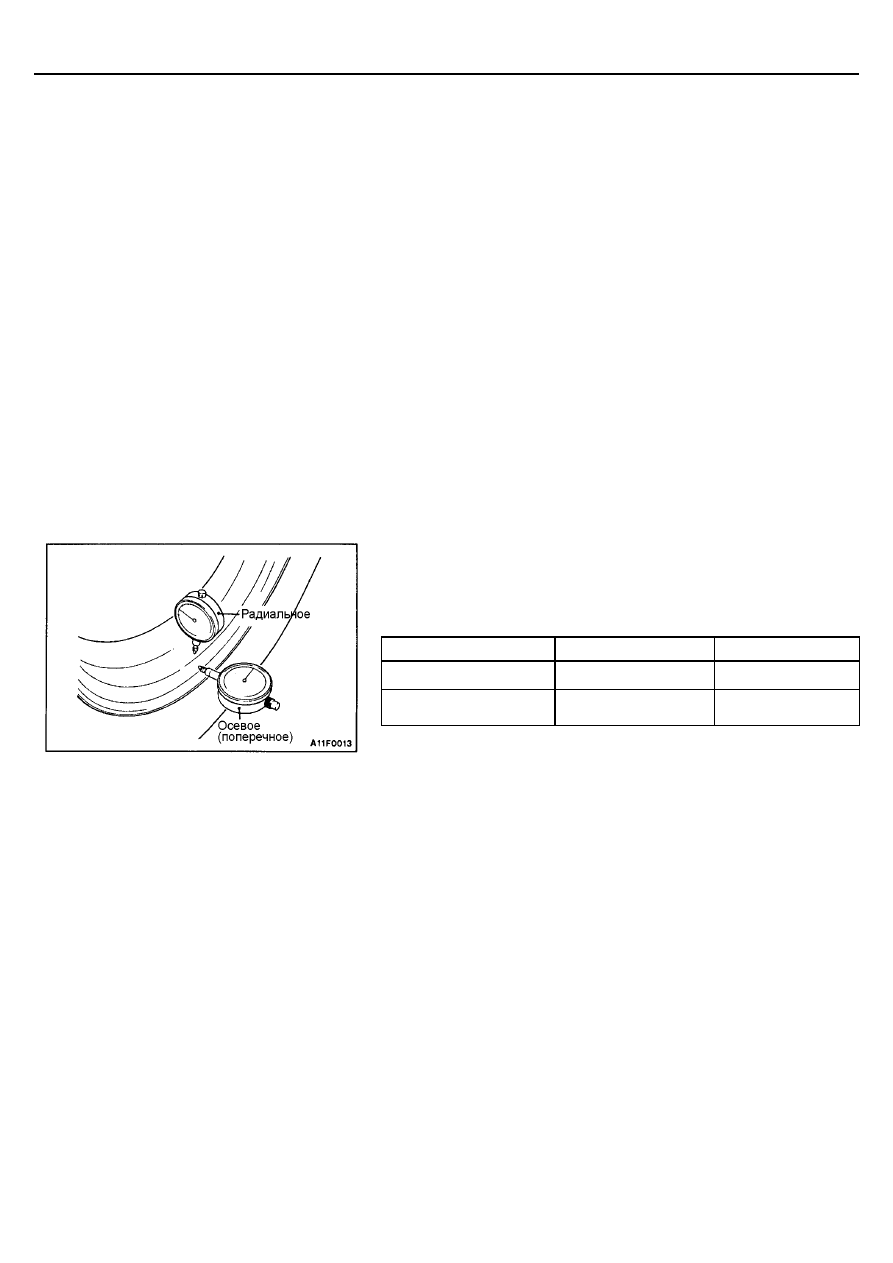

ПРОВЕРКА БИЕНИЯ ДИСКОВ КОЛЕС

Поднимите автомобиль, чтобы колеса не касались пола. Медленно
поворачивая колесо, измерьте биение диска с помощью индикатора
часового типа.
Максимально допустимое значение:

Показатель

Стальной диск

Алюминиевый диск

Радиальное биение, мм

1,2

1,0

Осевое (поперечное)
биение, мм

1,2

1,0

Если биение диска превышает предельно допустимые значения, замените
диск.

КОЛЕСА И ШИНЫ

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

Затяните гайки крепления колеса заданным моментом.
Момент затяжки: 98 Н⋅⋅⋅⋅м





КОЛЕСА И ШИНЫ -

Общие



сведения



31-1

ГЛАВА 31

КОЛЕСА И ШИНЫ

ОБЩИЕ



СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Изменены колеса и шины, а также и их характеристики.



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Новые

Старые

Параметры

Все модели

Модели 2000

Модели 2400

Модели 2500

Тип

Стальной,
алюминиевый *

Стальной,
алюминиевый *

Стальной,
алюминиевый *

Алюминиевый,
стальной *

Колесо

Размер

15 x 6 JJ

14 х 5 1/2 JJ

15 x 6 JJ*

15 x 6 JJ

15 x 6 JJ

Шина

Размер

195/60R15 88V

205/60R15 91V*

195/65R14 89V

195/60R15 88V

195/60R15 88V

205/60R15 91V*

Тип

Стальной,
алюминиевый*

Стальной,
алюминиевый*

Стальной,
алюминиевый*

Стальной или
алюминиевый

Стандартное
оборудование

16 X 4,0 T
<Автомобили с
левым рулем>

15 X 6 JJ
<Автомобили с
правым рулем>

15 X 4,0 T или

14 X 5 1/2 JJ

15 X 6 JJ или

16 X 4,0 T

15 X 6 JJ или

16 X 4,0 T

Запасное
колесо

Размер

Дополнительное
оборудование

15 X 6 JJ
<Автомобили с
левым рулем>

14 X 5 1/2 JJ

16 X 4,0 T или

15 X 6 JJ

15 X 6 JJ

15 X 6 JJ

Стандартное
оборудование

T125/70D16
(высокое
давление)
<Автомобили с
левым рулем>

195/60R15 88V
<Автомобили с
правым рулем>

T125/70D15
(высокое
давление) или
195/65R14 89V

T125/70D16
(высокое
давление) или
195/60R15 88V

T125/70D16
(высокое
давление) или
195/60R15 88V,
или
205/60R15 91V

Шина
запасного
колеса

Размер

Дополнительное
оборудование

195/60R15 88V
<Автомобили с
левым рулем>

T125/70D15
(высокое
давление) или
195/65R14 89V
или
195/60R15 88V

195/60R15 88V

195/60R15 88V,
или
205/60R15 91V

ПРИМЕЧАНИЕ:
*: Дополнительное оборудование
