ЗАДНИЙ МОСТ -

Специальные инструменты /
Технические операции на автомобиле

27-3

МВ991406

МВ990635 или
МВ991113

Специальный инструмент

Отсоединение шаровой опоры

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ОСЕВОГО ЗАЗОРА
ПОДШИПНИКА СТУПИЦЫ

1.

На автомобилях, оснащенных задними дисковыми тормозами,
снимите суппорт в сборе, подвесьте его на проволоке и снимите
тормозной диск.

2.

На автомобилях оснащенных задними барабанными тормозами,
снимите тормозной барабан.

3.

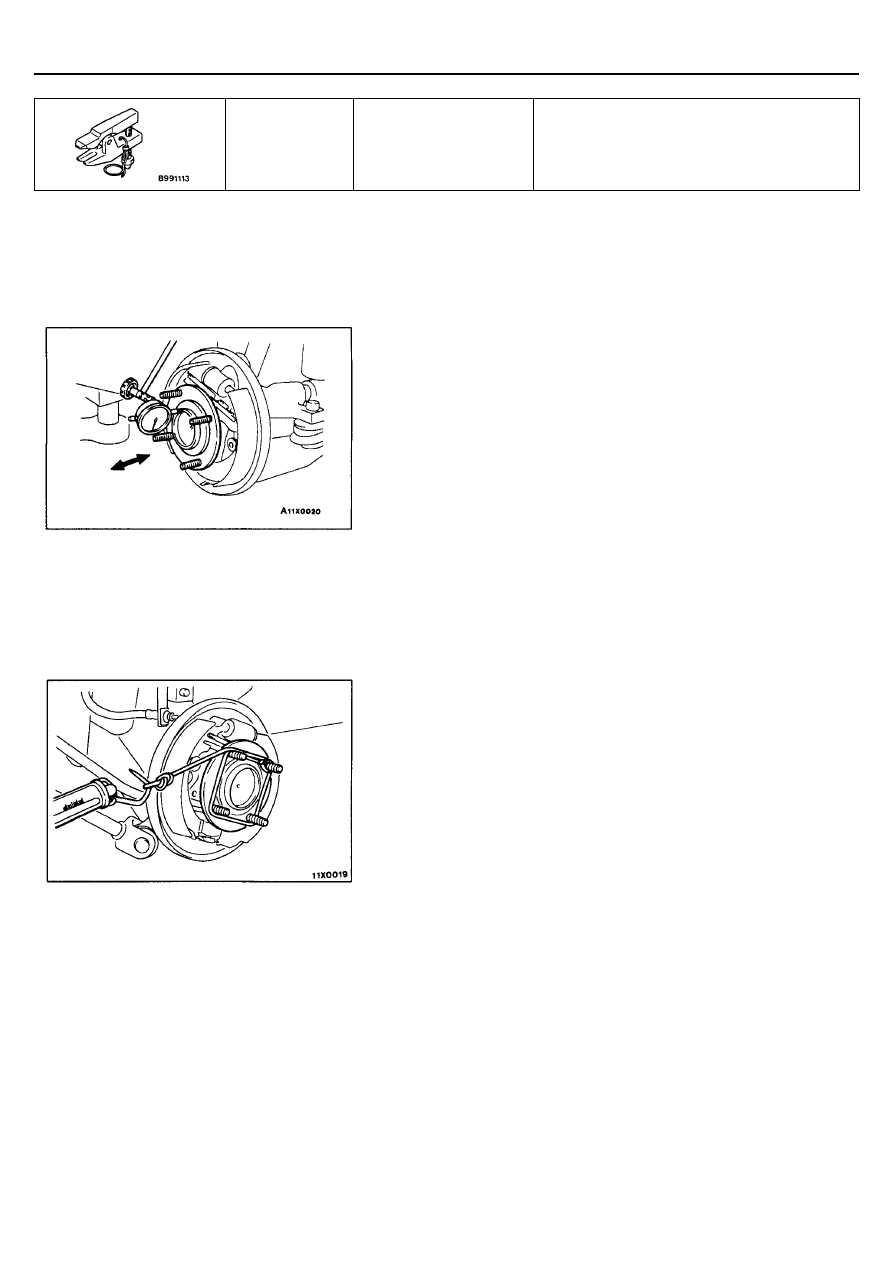

Проверьте осевой зазор подшипников ступиц.
Установите индикатор часового типа напротив поверхности задней
полуоси; затем подвигайте полуось в осевом направлении и
проверьте, есть или нет осевой зазор.
Максимально допустимое значение: 0,05 мм

4.

Если осевой зазор превышает предельно допустимое значение,
замените ступицу заднего колеса в сборе.

ПРОВЕРКА УСИЛИЯ СОПРОТИВЛЕНИЯ
ВРАЩЕНИЮ ПОДШИПНИКА СТУПИЦЫ
КОЛЕСА

1.

На автомобилях, оснащенных задними дисковыми тормозами,
снимите суппорт в сборе, подвесьте его на проволоке и снимите
тормозной диск.

2.

На автомобилях, оснащенных задними барабанными тормозами,
снимите тормозной барабан.

3.

Для правильной самоустановки подшипника необходимо несколько
раз провернуть ступицу. Затем намотайте трос на болты полуоси (как
показано на рисунке), к концу троса прикрепите пружинный
динамометр и  потяните его в горизонтальном направлении таким
образом, чтобы ступица повернулась на 90°. Измеренная при этом

величина сопротивления вращению подшипника ступицы не должна
превышать предельно допустимого значения.
Максимально допустимое значение: 18 Н или меньше

4.

Если усилие сопротивления вращению подшипника ступицы колеса
превышает предельно допустимое значение, замените ступицу
заднего колеса в сборе.

ЗАДНИЙ МОСТ -

Технические операции на автомобиле

27-4

ЗАМЕНА БОЛТА СТУПИЦЫ

1.

На автомобилях, оснащенных задними дисковыми тормозами,
снимите суппорт в сборе, подвесьте его на проволоке и снимите
тормозной диск.

2.

На автомобилях, оснащенных задними барабанными тормозами,
снимите тормозной барабан.

3.

Используйте специальные инструменты для снятия болтов задней
полуоси.
ПРИМЕЧАНИЕ:
На автомобилях, оснащенных задними барабанными тормозами,
болты задней полуоси необходимо отворачивать около положения
установки держателя пружины чтобы обеспечивался достаточный
зазор для снятия болтов.

4.

Установите плоскую шайбу на новый болт задней полуоси и
заверните гайку для установки болта.

ЗАДНИЙ МОСТ -

Ступица заднего колеса

27-5

СТУПИЦА ЗАДНЕГО КОЛЕСА

СНЯТИЕ И УСТАНОВКА

<Автомобили с задними барабанными тормозами>

<Автомобили с задними дисковыми тормозами>

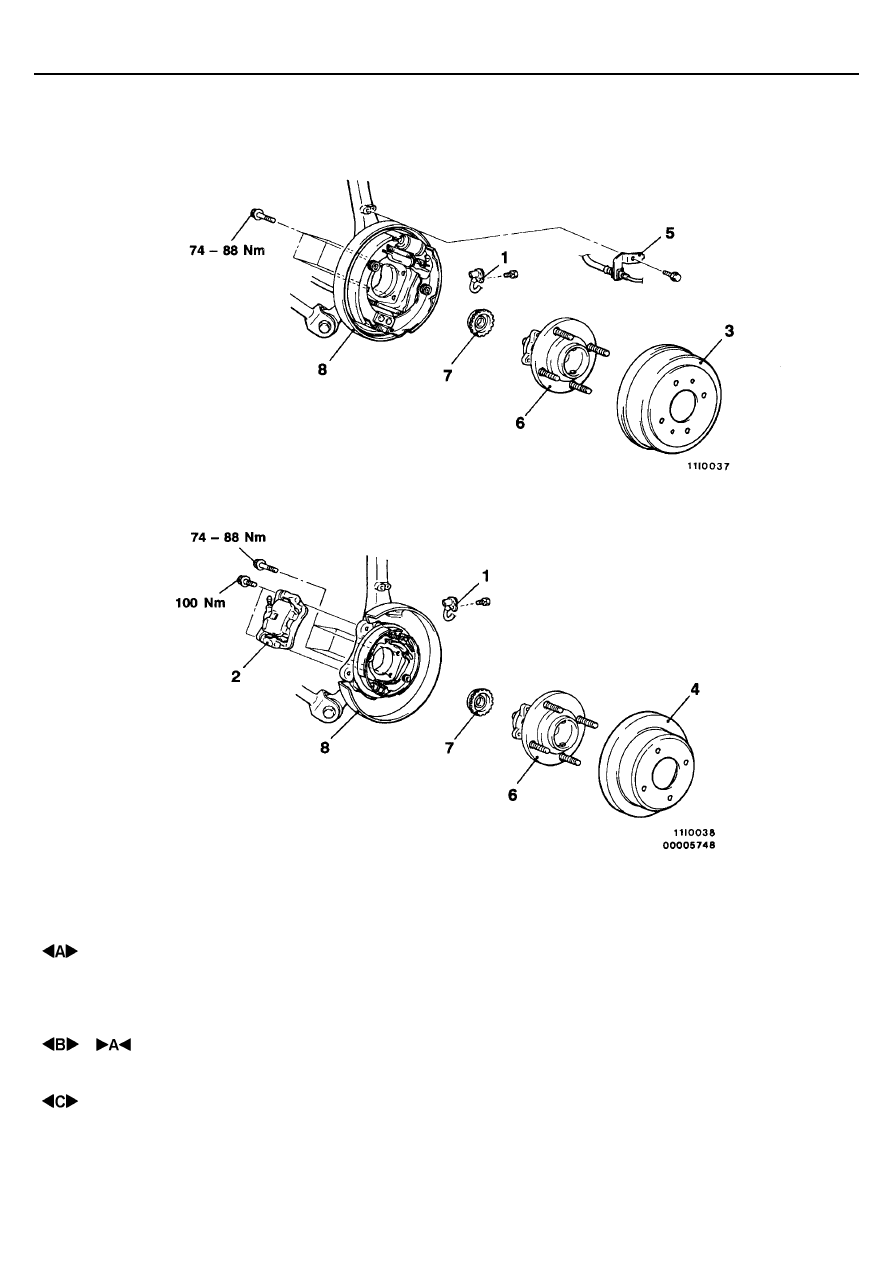

Последовательность снятия
1.  Датчик частоты вращения заднего

колеса <Автомобили оснащенные
антиблокировочной системой тормозов
(ABS)> (См. Главу 35В)

2.  Суппорт в сборе
3. Тормозной барабан
4.  Тормозной диск
5. Кронштейн крепления тормозного

шланга

6.  Полуось заднего колеса в сборе
7. Ротор датчика частоты вращения

колеса <Автомобили с оснащенные
антиблокировочной системой тормозов
(ABS)>

8.  Опорный щит тормозного механизма

Внимание:
Узел подшипника ступицы заднего колеса не подлежит
демонтажу.
При снятии ступицы переднего колеса, внутренняя
обойма подшипника может остаться на ступице. В этом
случае, всегда заменяйте ступицу переднего колеса в
сборе, иначе будет поврежден сальник, что вызовет
утечку масла или большой люфт.

ЗАДНИЙ МОСТ -

Ступица заднего колеса

27-6

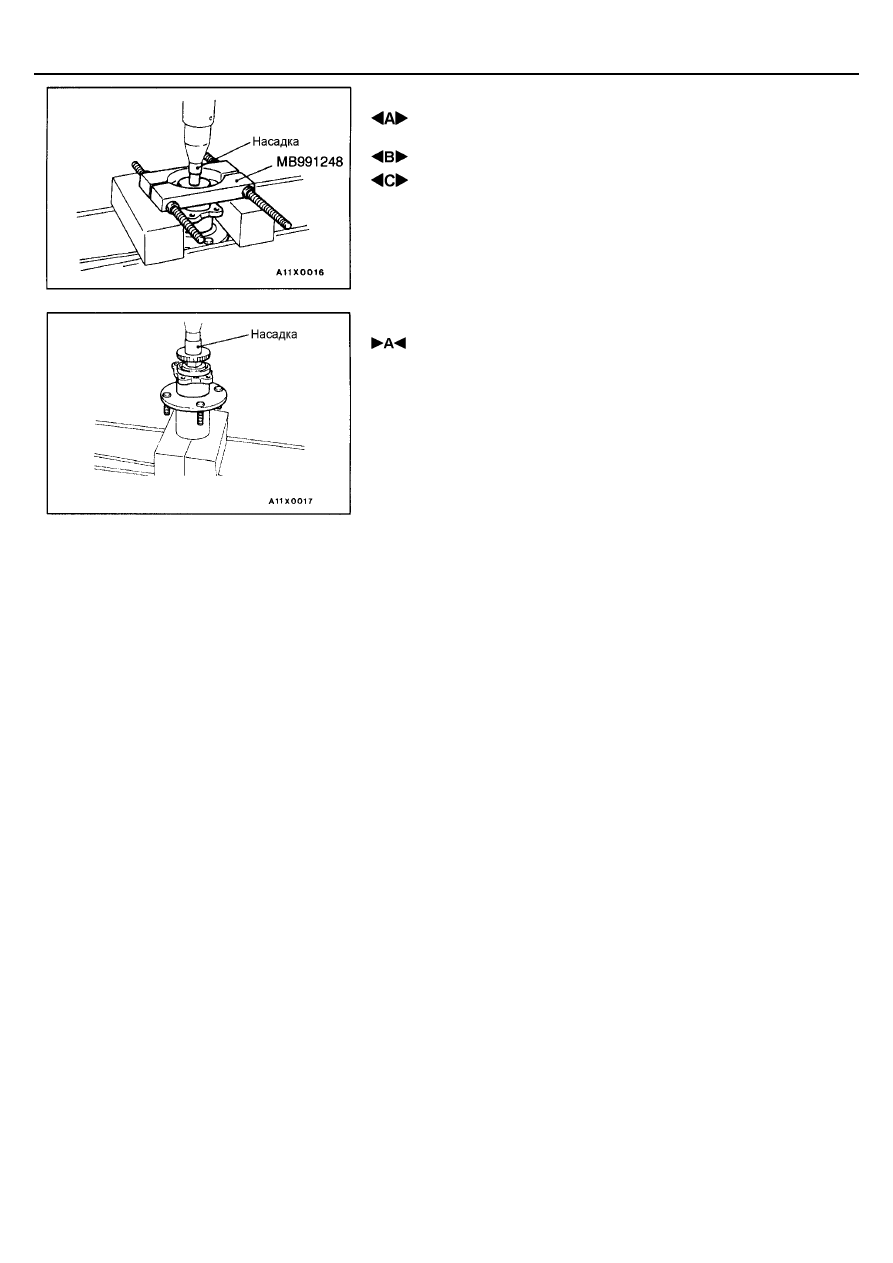

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СУППОРТА В СБОРЕ

Снимите суппорт в сборе и подвесьте его.

СНЯТИЕ РОТОРА
СНЯТИЕ ОПОРНОГО ЩИТА ТОРМОЗНОГО

МЕХАНИЗМА

Снимите опорный щит тормозного механизма и подвесьте его.

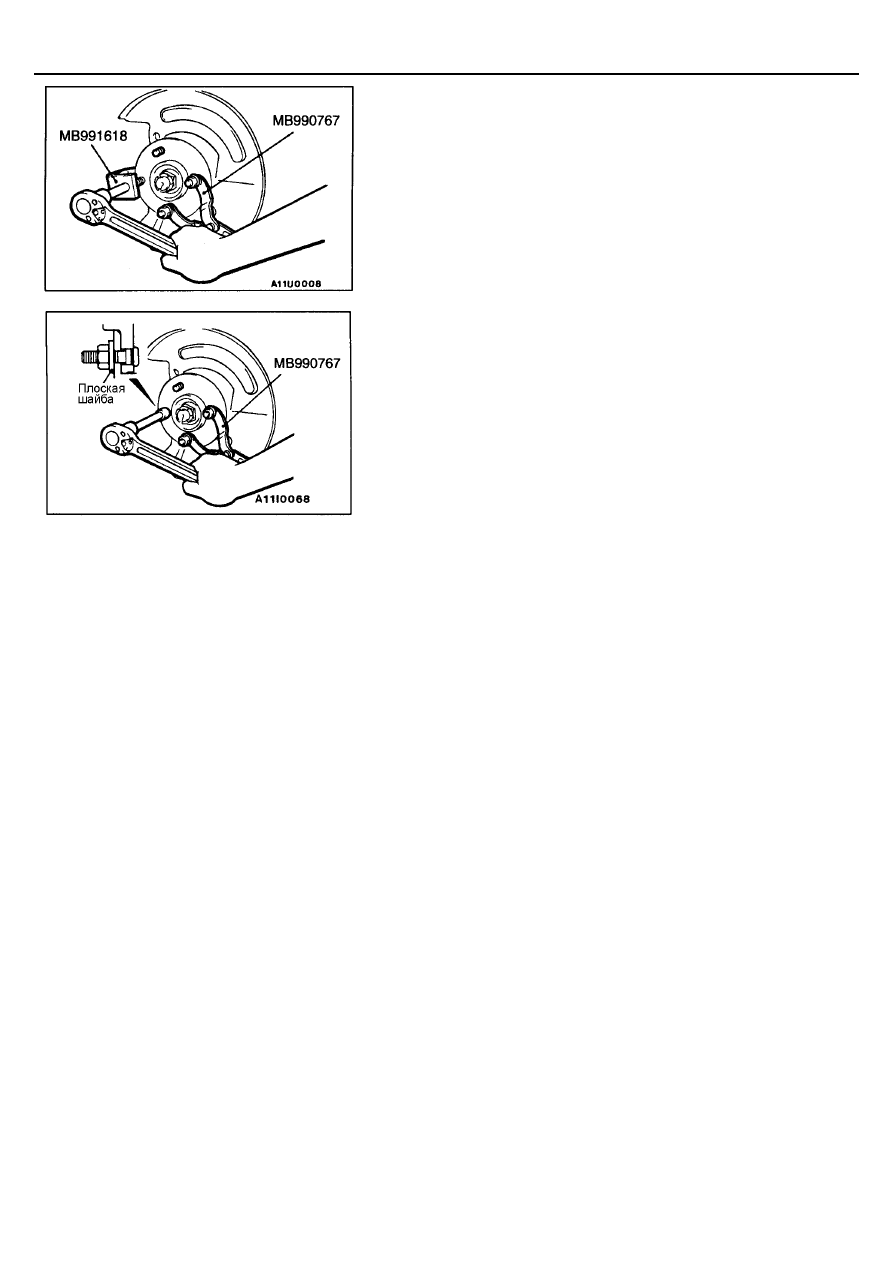

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РОТОРА
