ЗАДНИЙ МОСТ -

Поворотный кулак

27-7

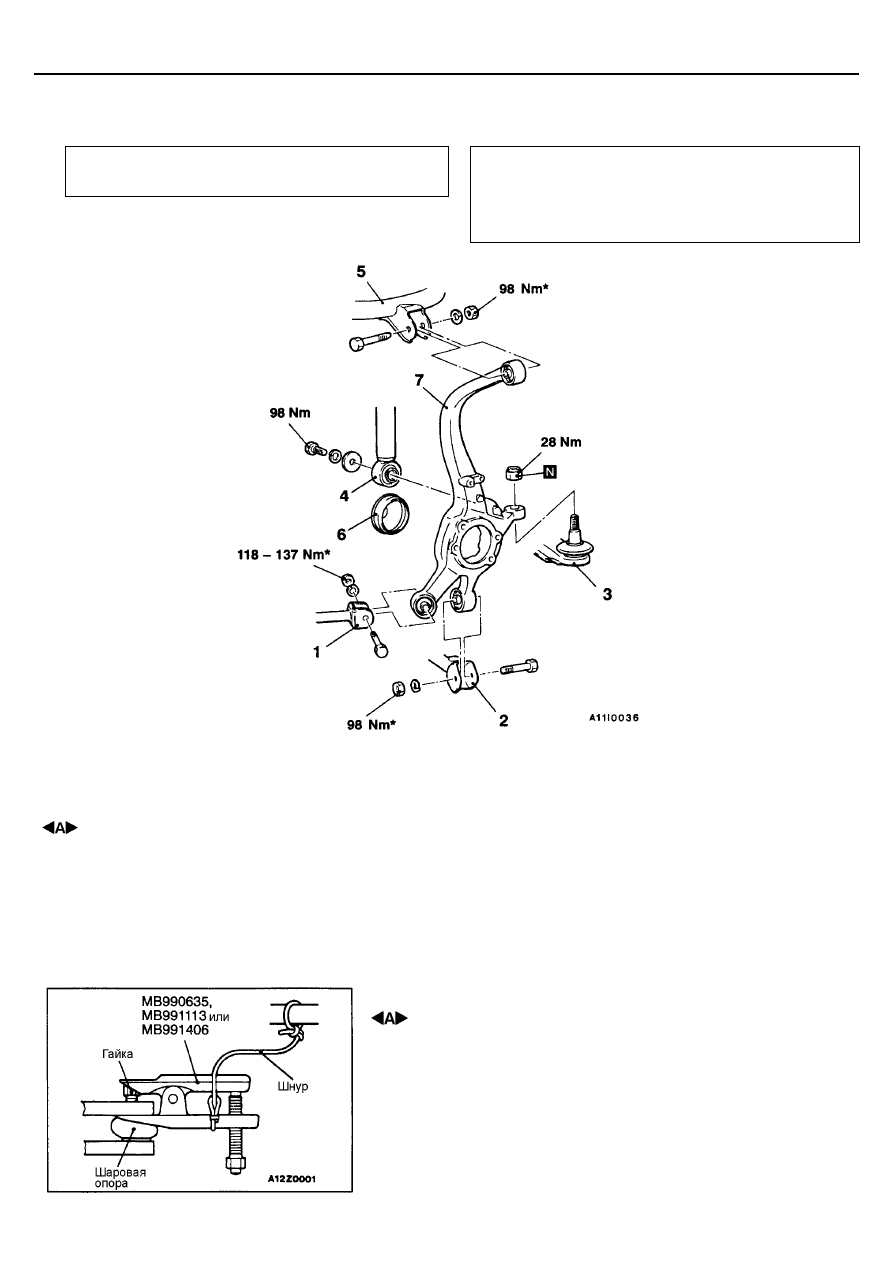

ПОВОРОТНЫЙ КУЛАК

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Снятие ступицы заднего колеса (См. стр. 27-5.)

Заключительные операции
•

Проверка защитного чехла на наличие трещин и

повреждений, проводится нажатием на чехол
пальцем.

•

Установка ступицы заднего колеса в сборе

(См. стр. 27-5.)

Последовательность снятия

7. Поворотный кулак

1. Соединение продольного рычага
    подвески
2. Соединение нижнего рычага подвески
3. Соединение вспомогательного рычага
    задней подвески
4. Соединение амортизатора
5. Соединение верхнего рычага
6. Колпак ступицы

Внимание:
* Означает детали, которые необходимо
предварительно затянуть, а затем произвести
окончательную затяжку, опустив незагруженный
автомобиль на колеса на ровную горизонтальную
поверхность.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВСПОМОГАТЕЛЬНОГО РЫЧАГА

ЗАДНЕЙ ПОДВЕСКИ

Внимание:
1.

При помощи специального инструмента ослабьте гайку. Гайку
следует ослабить, но не отворачивать полностью.

2.

Для предотвращения соскакивания съемника, необходимо
предварительно привязать его шнуром или проволокой.

31-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ............................................ 4

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ......... 5

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 6

Проверка давления в шинах ............. 6

Проверка износа протектора шин ..... 6

Проверка биения дисков колес ......... 6

КОЛЕСА И ШИНЫ.................................... 6

КОЛЕСА И ШИНЫ -

Общая информация

31-2

ОБЩАЯ ИНФОРМАЦИЯ

В зависимости от модели на автомобилях устанавливаются колеса со стальными или алюминиевыми дисками. На некоторых
моделях в качестве запасного колеса используется компактное колесо уменьшенного размера.

Параметры

EA2ASNJEQL6,
WLNJEQL6

EA2ASNHEQL6,
ASRHEQL6, WLNHEQL6,
WLRHEQL6

EA5ASNGEQL6,
ASRGEQL6,
WLNGEQL6,
WLRGEQL6

Тип диска

Стальной

Алюминиевый*

Стальной

Алюминиевый*

Алюминиевый

Размер диска

14 Х 51/2JJ

14 Х 51/2JJ

15 X 6JJ*

15 X 6JJ

Вылет диска, мм

46

46

46

Диски

Диаметр расположения
отверстий под шпильки
(P. C. D.), мм

114,3

114,3

114,3

Шины

Размер

195/65R14 89 V

195/65R14 89 V

195/60R15 88 V*

195/60R15 88 V

205/60R15 91 V*

Тип диска

Стальной

Стальной

Стальной

Размер диска

15 Х 4.0Т

14 Х 51/2JJ*

15 Х 4.0Т

14 Х 51/2JJ*

15 Х 6JJ*

15 Х 4.0Т

15 Х 6JJ*

Вылет диска, мм

46

46

46

Диски
запасного
колеса

Диаметр расположения
отверстий под шпильки
(P. C. D.), мм

114,3

114,3

114,3

Шины
Запасного
колеса

Размер

Т125/70D15

(Высокого давления)

195/65R14 89V*

Т125/70D15

(Высокого давления)

195/65R14 89V*

195/60R15 88V*

Т125/70D15

(Высокого давления)

195/65R15 88V*

205/60R15 91V*

ПРИМЕЧАНИЕ
*: Дополнительное оборудование

КОЛЕСА И ШИНЫ -

Общая информация

31-3

Параметры

EA6ASNHFQL6,
WLNHFQL6

EA2ASNJEQL6C,
WLNJEQL6C

EA2ASNHEQL6C,
ASRHEQL6C,
ASNHEQR6,
ASRHEQR6,
WLNHEQL6C,
WLRHEQL6C,
WLNHEQR6,
WLRHEQR6

Тип диска

Стальной

Алюминиевый*

Стальной

Алюминиевый*

Стальной

Алюминиевый*

Размер диска

14 Х 51/2JJ

15 X 6JJ*

14 Х 51/2JJ

14 Х 51/2JJ

15 X 6JJ*

Вылет диска, мм

46

46

46

Диски

Диаметр расположения
отверстий под шпильки
(P. C. D.), мм

114,3

114,3

114,3

Шины

Размер

185/70R14 88 H

195/60R15 88 V*

195/65R14 89 V

195/65R14 89 V

205/60R15 88 V*

Тип

Стальной

Стальной

Алюминиевый*

Стальной

Алюминиевый*

Размер обода

15 Х 4.0Т

14 Х 51/2JJ*

15 Х 6JJ*

14 Х 51/2JJ

14 Х 51/2JJ

15 Х 6JJ*

Вылет диска, мм

46

46

46

Диски
запасного
колеса

Диаметр расположения
отверстий под шпильки
(P. C. D.), мм

114.3

114.3

114,3

Шина
запасного
колеса

Размер

Т125/70D15

(Высокого давления)

185/70R14 88Н*

195/60R15 88V*

195/65R14 89V

195/65R14 89V

195/60R15 88V*

ПРИМЕЧАНИЕ
*: Дополнительное оборудование
